P0136-O2 SENSOR 1/2 HEATER CIRCUIT MALFUNCTION

9 - 1586

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0136-O2 SENSOR 1/2 HEATER CIRCUIT MALFUNCTION (CONTINUED)

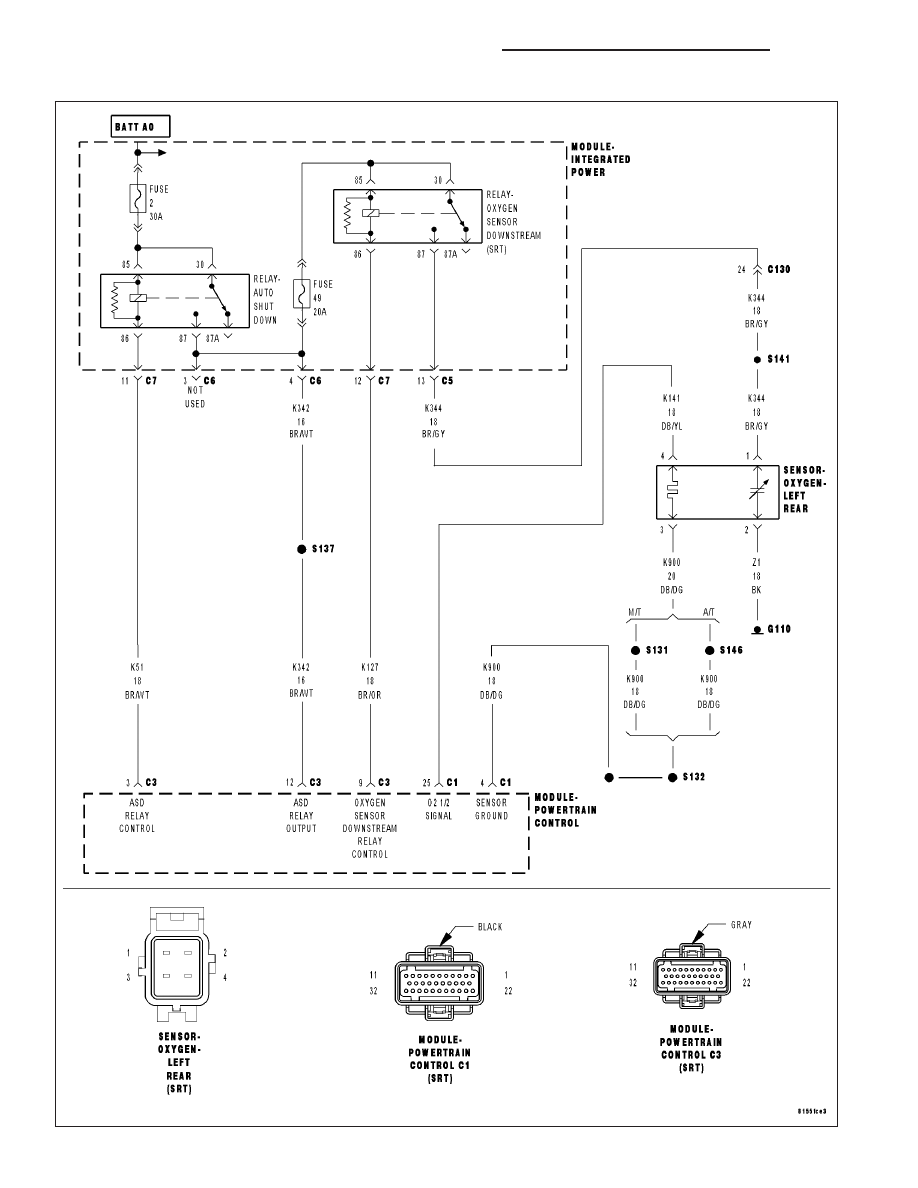

For the Engine circuit diagram (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/ENGINE CON-
TROL MODULE - SCHEMATIC - ELECTRICAL)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Ignition ON, with battery voltage greater than 10.4 volts.

•

Set Condition:
The state of the PCM relay control circuit, between the PCM and relay coil, does not match the desired state.

Possible Causes

O2 SENSOR HEATER RELAY

(K343) FUSED ASD RELAY OUTPUT CIRCUIT

(K127) O2 HEATER RELAY CONTROL CIRCUIT OPEN

(K127) O2 HEATER RELAY CONTROL CIRCUIT SHORTED TO GROUND

O2 SENSOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

1.

GOOD TRIP EQUAL TO ZERO

Ignition on, engine not running.

With the Scan Tool, read DTCs and record the related Freeze Frame data.

Is the Good Trip Counter displayed and equal to zero?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure. (Refer to 9 - ENGINE - STANDARD

PROCEDURE)

2.

O2 SENSOR HEATER RELAY

Turn the ignition off.

Remove the Heater Relay from the PDC.

Measurement is taken at the Heater Relay component.

Measure the resistance of the O2 Sensor Heater Relay Coil.

Is the resistance above 100 ohms?

Yes

>> Replace the O2 Sensor Heater Relay.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 3

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1587

P0136-O2 SENSOR 1/2 HEATER CIRCUIT MALFUNCTION (CONTINUED)

3.

(K344) FUSED ASD RELAY OUTPUT CIRCUIT

Ignition on, engine not running.

With the Scan Tool, actuate the ASD Relay.

Using a 12-volt test light connected to ground, probe the (K344) Fused ASD Relay Output circuit of the O2 Heater
Relay in the PDC.

Does the test light illuminate brightly when the relay actuates?

Yes

>> Go To 4

No

>> Repair the open or short to ground in the ASD Relay Output circuit. Inspect the related fuse and repair

as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

4.

(K127) O2 HEATER RELAY CONTROL CIRCUIT OPEN

Turn the ignition off.

Disconnect the PCM harness connectors.

Measure the resistance of the (K127) O2 Heater Relay Control circuit from the PDC (Heater Relay) connector to the
PCM harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the open in the (K127) O2 Heater Relay Control circuit.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

5.

(K127) O2 HEATER RELAY CONTROL CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K127) O2 Heater Relay Control circuit at the PDC connector.

Is the resistance below 100 ohms?

Yes

>> Repair the short to ground in the (K127) O2 Sensor Heater Relay Control circuit.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

6.

O2 HEATER ELEMENT

NOTE: Allow the O2 Sensor to cool to room temperature.
Disconnect the O2 Sensor harness connector.

Measure the resistance across the O2 Sensor Heater element component side.

NOTE: The resistance value will increase with warmer temperatures.

Is the resistance between 4.0 and 5.0 ohms at 70° F (21.1°C)?

Yes

>> Go To 7

No

>> Replace the O2 Sensor.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

9 - 1588

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0136-O2 SENSOR 1/2 HEATER CIRCUIT MALFUNCTION (CONTINUED)

7.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

If there are not possible causes remaining, view repair.

Repair

Replace and program the Powertrain Control Module per Service Information.

Perform POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
