P0135-O2 SENSOR 1/1 HEATER PERFORMANCE

9 - 1582

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0135-O2 SENSOR 1/1 HEATER PERFORMANCE (CONTINUED)

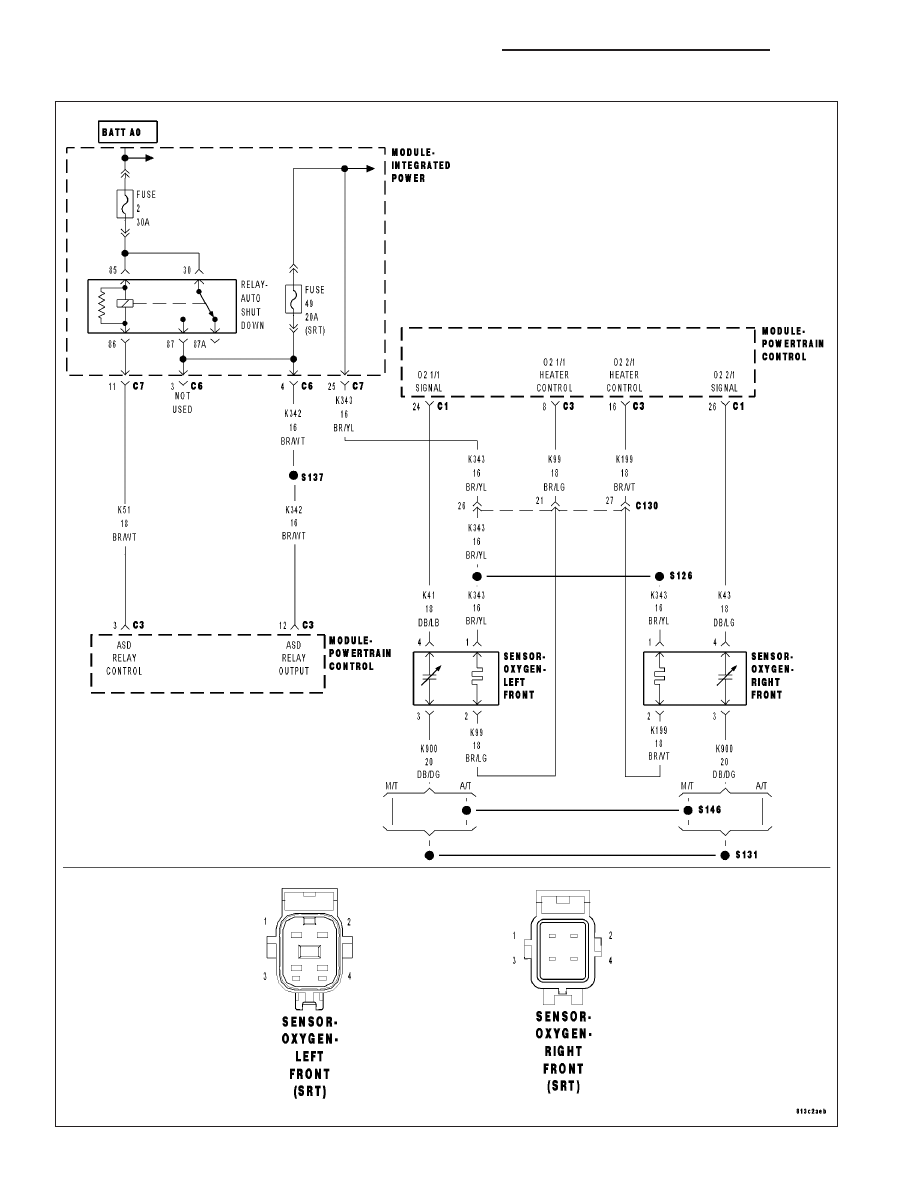

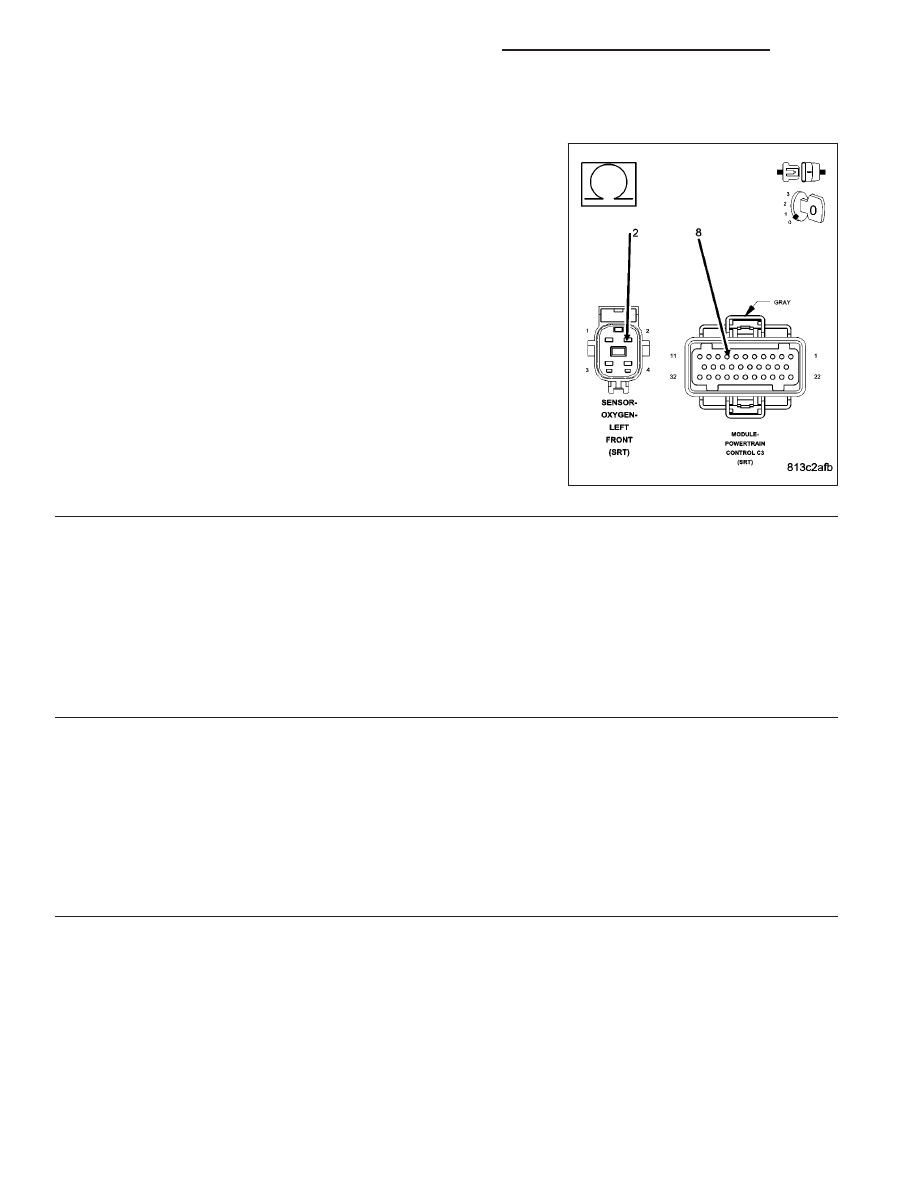

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With battery voltage greater than 9 volts, at a cold start, ECT less than 147°F, battery temperature sensor
equal to or less than 27°F, and engine at idle for at least 12 seconds.

•

Set Condition:
O2 sensor voltage greater than 3 volts for 30 to 90 seconds.

Possible Causes

(K99) O2 1/1 HEATER CONTROL CIRCUIT OPEN

(K99) O2 1/1 HEATER CONTROL CIRCUIT SHORTED TO GROUND

(K343) O2 FUSED ASD RELAY OUTPUT CIRCUIT OPEN

(K343) O2 FUSED ASD RELAY OUTPUT CIRCUIT SHORTED TO GROUND

O2 SENSOR

PCM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING).

Diagnostic Test

1.

O2 SENSOR HEATER OPERATION

Turn the ignition off.

NOTE: Wait a minimum of 8 minutes to allow the O2 Sensor to cool down before continuing the test. Allow
the O2 Sensor voltage to stabilize between 4.6 and 5.0 volts.
Ignition on, engine not running.

With a scan tool, actuate the O2 Heater Test.

With the scan tool, monitor 1/1 O2 Sensor voltage for at least 2 minutes.

Does the voltage stay above 4.5 volts?

Yes

>> Go To 2

No

>> Refer to the INTERMITTENT CONDITION Diagnostic Procedure. (Refer to 9 - ENGINE - DIAGNOSIS

AND TESTING)

2.

O2 SENSOR HEATER ELEMENT

Turn the ignition off.

NOTE: Allow the O2 sensor to cool down to room temperature.
Disconnect the O2 Sensor harness connector.

Measure the resistance of the O2 Heater Element across the 1/1 O2 Sensor connector between the (K99) O2
Heater Control terminal and the (K343) Fused ASD relay output terminal.

NOTE: O2 Heater Element resistance values should be measured at 70°F (21.1°C). The resistance value will
vary with different temperature values.

Is the resistance of the O2 Sensor Heater Element between 3.3 and 4.1 ohms?

Yes

>> Go To 3

No

>> Replace the O2 Sensor.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

9 - 1583

P0135-O2 SENSOR 1/1 HEATER PERFORMANCE (CONTINUED)

3.

(K99) O2 1/1 HEATER CONTROL CIRCUIT OPEN

Disconnect the C3 PCM harness connector.

Measure the resistance of the (K99) O2 1/1 Heater Control circuit from
the O2 harness connector to the PCM harness connector.

Is the resistance below 5 ohmS?

Yes

>> Go To 4

No

>> Repair the excessive resistance in the (K99) O2 1/1

Heater Control circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer
to 9 - ENGINE - STANDARD PROCEDURE)

4.

(K343) O2 1/1 FUSED ASD RELAY OUTPUT CIRCUIT OPEN

Measure the resistance of the (K343) O2 1/1 Fused ASD Relay Output circuit, from the relay terminal to the O2
Sensor harness connector.

Is the resistance below 5 ohms?

Yes

>> Go To 5

No

>> Repair the excessive resistance in the (K343) O2 1/1 Fused ASD relay output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

5.

(K343) O2 1/1 FUSED ASD RELAY OUTPUT CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K343) O2 1/1 Fused ASD Relay Output circuit in the O2 Sensor
harness connector.

Is the resistance below 5 ohms?

Yes

>> Repair the short to ground in the (K343) O2 1/1 Fused ASD Relay Output circuit.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Go To 6

9 - 1584

ENGINE - ELECTRICAL DIAGNOSTICS - SRT-10

DR/DH

P0135-O2 SENSOR 1/1 HEATER PERFORMANCE (CONTINUED)

6.

PCM

NOTE: Before continuing, check the PCM harness connector terminals for corrosion, damage, or terminal
push out. Repair as necessary.
Using the schematics as a guide, inspect the wire harness and connectors. Pay particular attention to all Power and
Ground circuits.

Were there any problems found?

Yes

>> Repair as necessary.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)

No

>> Replace and program the Powertrain Control Module per Service Information.

Perform the POWERTRAIN VERIFICATION TEST. (Refer to 9 - ENGINE - STANDARD PROCEDURE)
