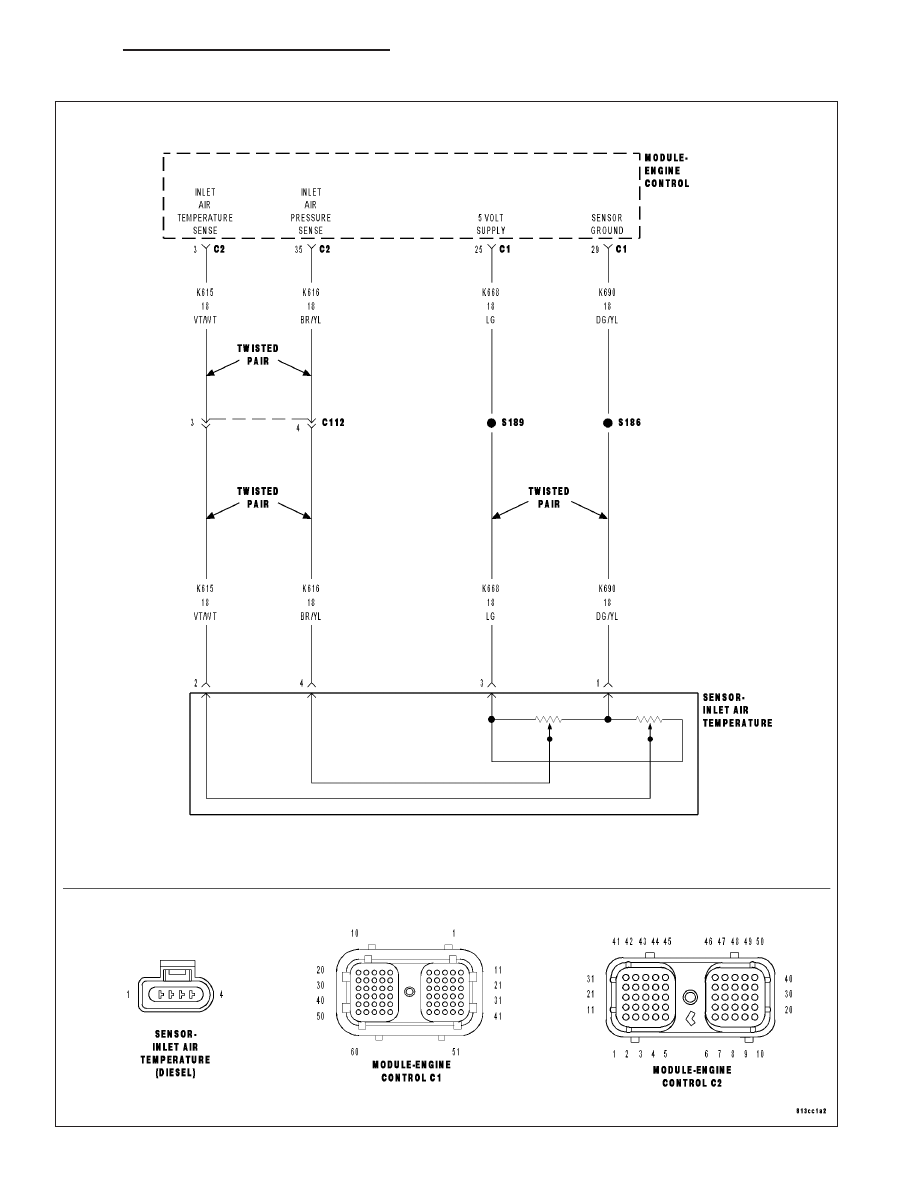

P0072-INLET AIR TEMP SENSOR VOLTAGE TOO LOW (CONTINUED)

3.

HARNESS SHORTED (INLET AIR TEMPERATURE SENSOR SIDE)

Turn the ignition off.

Disconnect the inlet Air Temp sensor harness connector.

Disconnect the ECM harness connector.

Check connectors - Clean/repair as necessary.

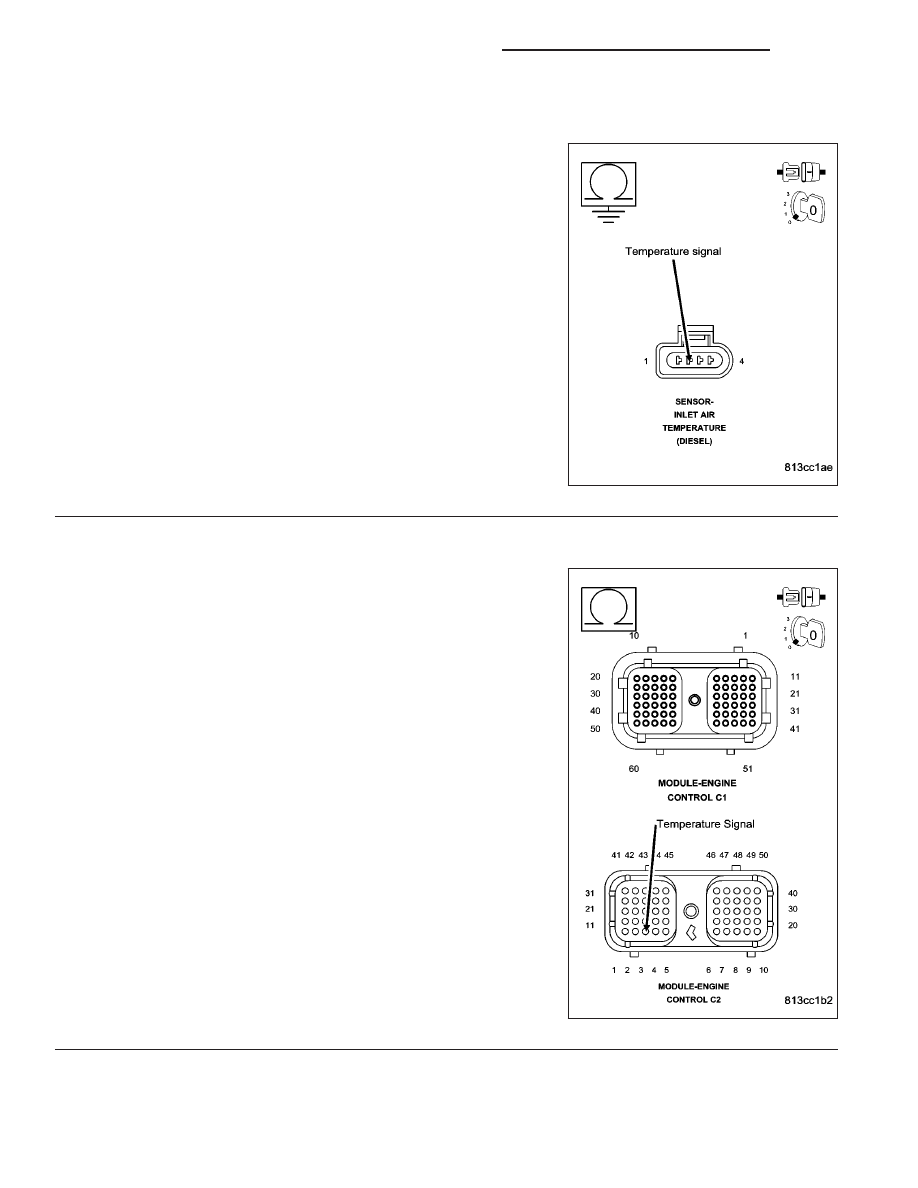

Measure the resistance between the engine ground and the (K615)
temperature sensor signal circuit at the sensor connector.

Is the resistance more than 100 k ohms?

Yes

>> Go To 4

No

>> Repair or replace the Engine harness shorted.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS AND
TESTING)

4.

HARNESS SHORTED (ECM SIDE)

Measure the resistance between the (K615) signal circuit and all other
circuits at the ECM harness connector.

Is the resistance more than 100 k ohms?

Yes

>> Go To 5

No

>> Repair or replace the ECM harness shorted.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS AND
TESTING)

9 - 1066

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0072-INLET AIR TEMP SENSOR VOLTAGE TOO LOW (CONTINUED)

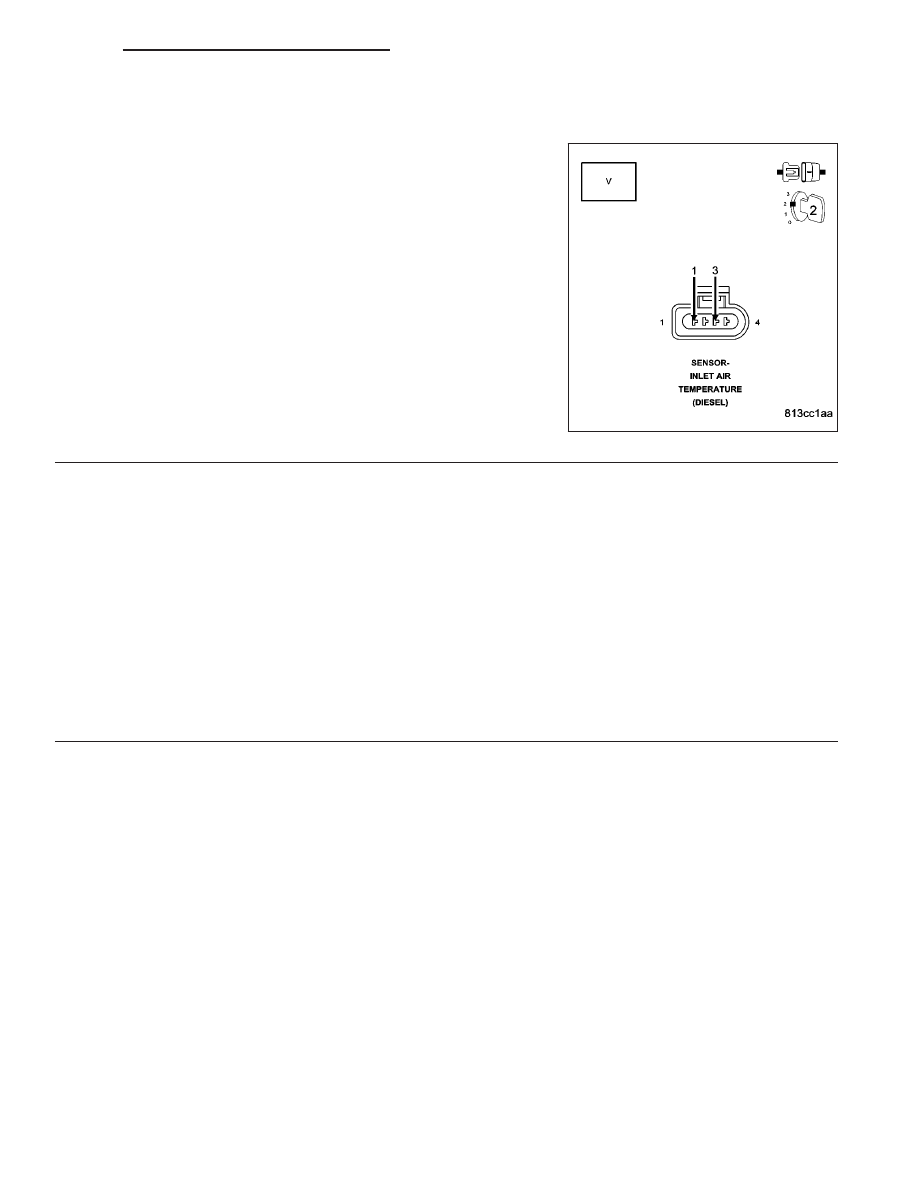

5.

(K668) 5-VOLT SUPPLY CIRCUIT

Reconnect the ECM harness connector.

Turn the ignition on.

Measure the voltage between the (K668) supply circuit and the (K690)
return circuit in the Air Temp sensor harness connector.

Is the voltage between 4.5 and 5.5 volts?

Yes

>> Go To 6

No

>> Go To 7

6.

ECM

Reconnect the Air Temp sensor harness connector.

Reconnect the ECM harness connector.

With the scan tool, erase DTCs.

While monitoring with scan tool, disconnect the Air Temp sensor harness connector.

Did the DTC P0073 set?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom (Diagnostic Procedure) (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING).

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS
AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1067

P0072-INLET AIR TEMP SENSOR VOLTAGE TOO LOW (CONTINUED)

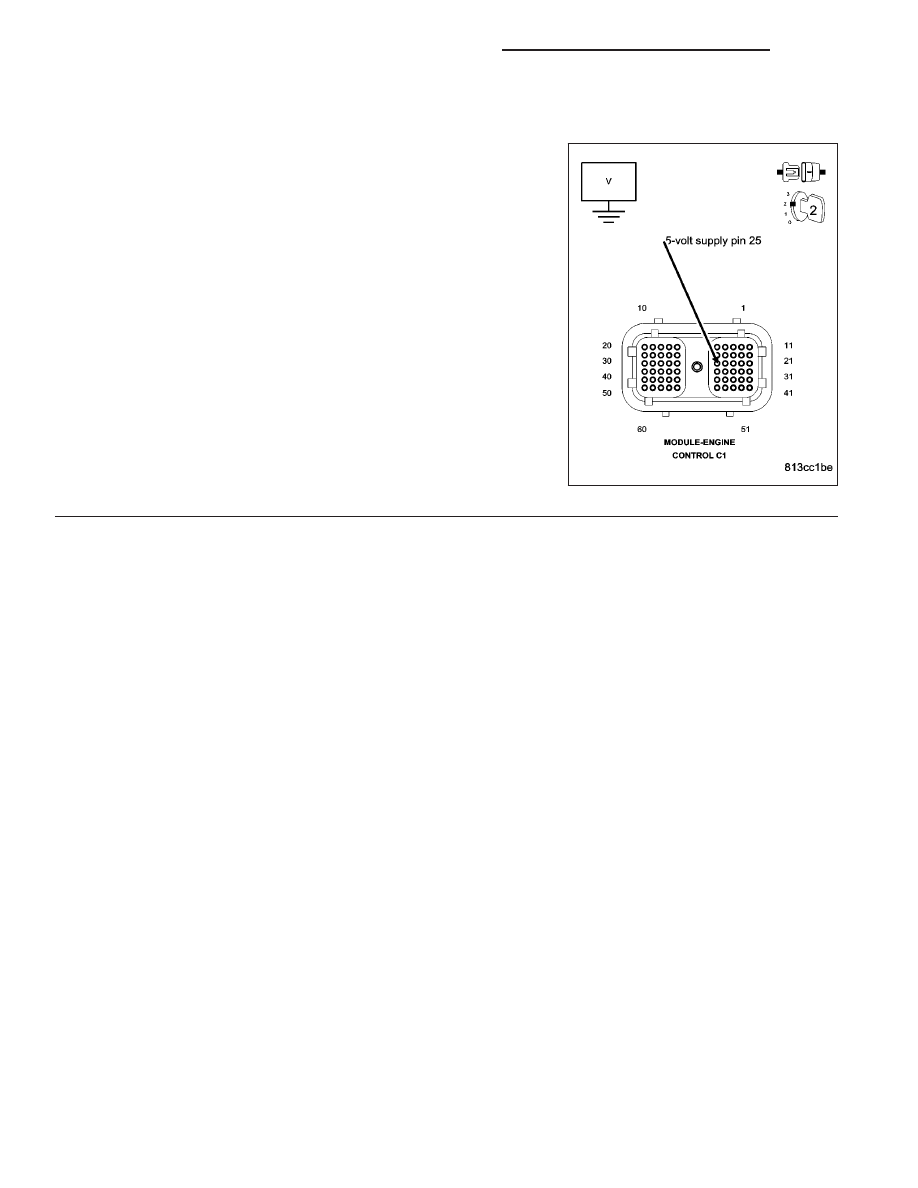

7.

(K668) 5-VOLT SUPPLY OPEN

Disconnect the ECM harness connectors.

Measure the voltage at the (K668) 5-volt supply circuit at the ECM
harness connector.

Is the voltage between 4.5 and 5.5 volts?

Yes

>> Fix or repair the (K668) 5-volt supply circuit shorted to

voltage.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS AND
TESTING)

No

>> Replace the ECM.

Perform POWERTRAIN VERIFICATION TEST VER - 1
(DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS AND
TESTING)

9 - 1068

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH
