P0071-INLET AIR TEMP SENSOR RATIONALITY

9 - 1062

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0071-INLET AIR TEMP SENSOR RATIONALITY (CONTINUED)

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
While the engine is running.

•

Set Condition:
The ECM does not read a change in value from the sensor over time.

Possible Causes

INLET AIR TEMPERATURE SENSOR

INTERMITTENT CONDITION

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

INLET AIR TEMPERATURE SENSOR

Remove the temperature sensor and reconnect the wiring to the sensor.

With the scan tool in Sensors, Monitor the inlet Air Temperature.

While heating the sensor with an external heat source (DO NOT USE OPEN FLAME).

Does the reading from the sensor increase at least 5 degrees F. on the scan tool?

Yes

>> Refer to the INTERMITTENT CONDITION Symptom (Diagnostic Procedure).

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS
AND TESTING)

No

>> Replace the inlet air temperature sensor.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS
AND TESTING)

DR/DH

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1063

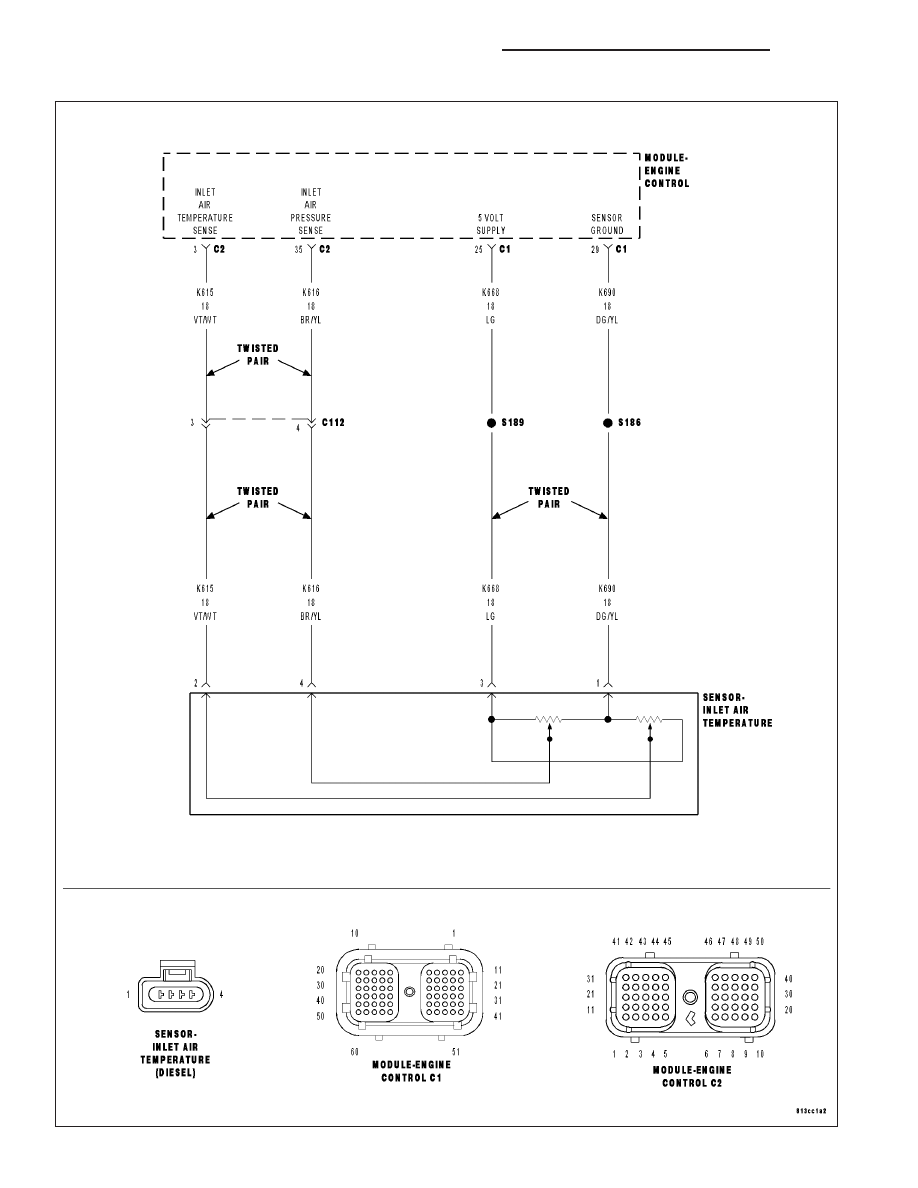

P0072-INLET AIR TEMP SENSOR VOLTAGE TOO LOW

9 - 1064

ENGINE - ELECTRICAL DIAGNOSTICS - DIESEL

DR/DH

P0072-INLET AIR TEMP SENSOR VOLTAGE TOO LOW (CONTINUED)

For the Engine circuit diagram (Refer to 9 - ENGINE - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on and battery voltage greater than 10.4 volts.

•

Set Condition:
The circuit voltage to the ECM falls below a calibrated threshold for a certain period of time.

Possible Causes

SENSOR OUT OF SPEC

HARNESS SHORTED (SENSOR SIDE)

(Y501) 5-VOLT SUPPLY OPEN

HARNESS SHORTED (ECM SIDE)

INTERMITTENT CONDITION

ECM

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

INLET AIR TEMP SENSOR OUT OF SPEC

Turn the ignition off.

Disconnect the Inlet Air Temp sensor harness connector.

Check connectors - Clean/repair as necessary.

Measure the resistance of the temperature sensor.

Is the resistance between 300 and 90k ohms?

Yes

>> Go To 2

No

>> Replace the sensor.

Perform POWERTRAIN VERIFICATION TEST VER - 1 (DIESEL). (Refer to 9 - ENGINE - DIAGNOSIS
AND TESTING)

2.

INTERMITTENT CONDITION

Reconnect the Inlet Air Temp Sensor harness connector.

Turn the ignition on.

With the scan tool, erase DTCs.

With the scan tool, read DTCs.

Did the DTC return?

Yes

>> Go To 3

No

>> Refer to the INTERMITTENT CONDITION Symptom (Diagnostic Procedure). (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)
