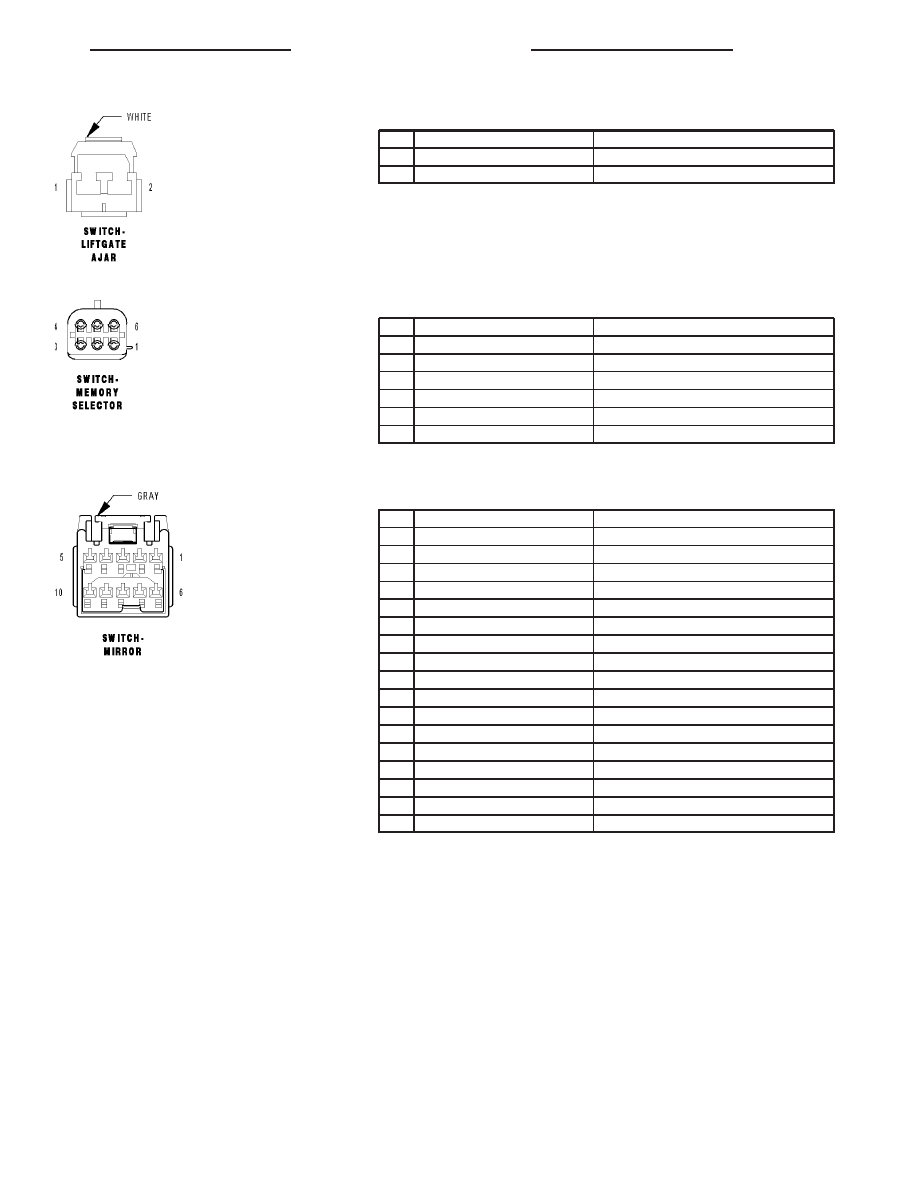

SWITCH-LIFTGATE AJAR - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z922 20BK/PK

GROUND

2

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

SWITCH-MEMORY SELECTOR - 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

P339 20LG/DB

MEMORY SELECT SWITCH MUX

6

G920 20VT/YL

MEMORY SELECT SWITCH RETURN

SWITCH-MIRROR - GRAY 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F30 16PK/YL

FUSED ACCESSORY DELAY RELAY OUTPUT

3

P76 20TN/LB (EXCEPT MEMORY)

MIRROR COMMON DRIVER

3

P710 20LG (MEMORY)

MIRROR COMMON SWITCH SENSE

4

Z13 20BK/WT (EXCEPT MEMORY)

GROUND

4

P950 20DB/RD (MEMORY)

MIRROR SWITCH RETURN

5

A215 20RD/LG (EXCEPT MEMORY)

FUSED B(+)

5

P550 20DB/WT (MEMORY)

MIRROR SWITCH SUPPLY

6

P72 20TN/GY (EXCEPT MEMORY)

PASSENGER MIRROR VERTICAL DRIVER

6

P706 20LG/GY (MEMORY)

MIRROR VERTICAL UP SWITCH SENSE

7

P71 20TN/DG (EXCEPT MEMORY)

DRIVER MIRROR VERTICAL DRIVER

7

P705 20LG/OR (MEMORY)

MIRROR VERTICAL DOWN SWITCH SENSE

8

P74 20TN/OR (EXCEPT MEMORY)

PASSENGER MIRROR HORIZONTAL DRIVER

8

P704 20LG/TN (MEMORY)

MIRROR HORIZONTAL RIGHT SWITCH SENSE

9

P75 20TN/LG (EXCEPT MEMORY)

DRIVER MIRROR HORIZONTAL DRIVER

9

P703 20DB/LG (MEMORY)

MIRROR HORIZONTAL LEFT SWITCH SENSE

10

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99

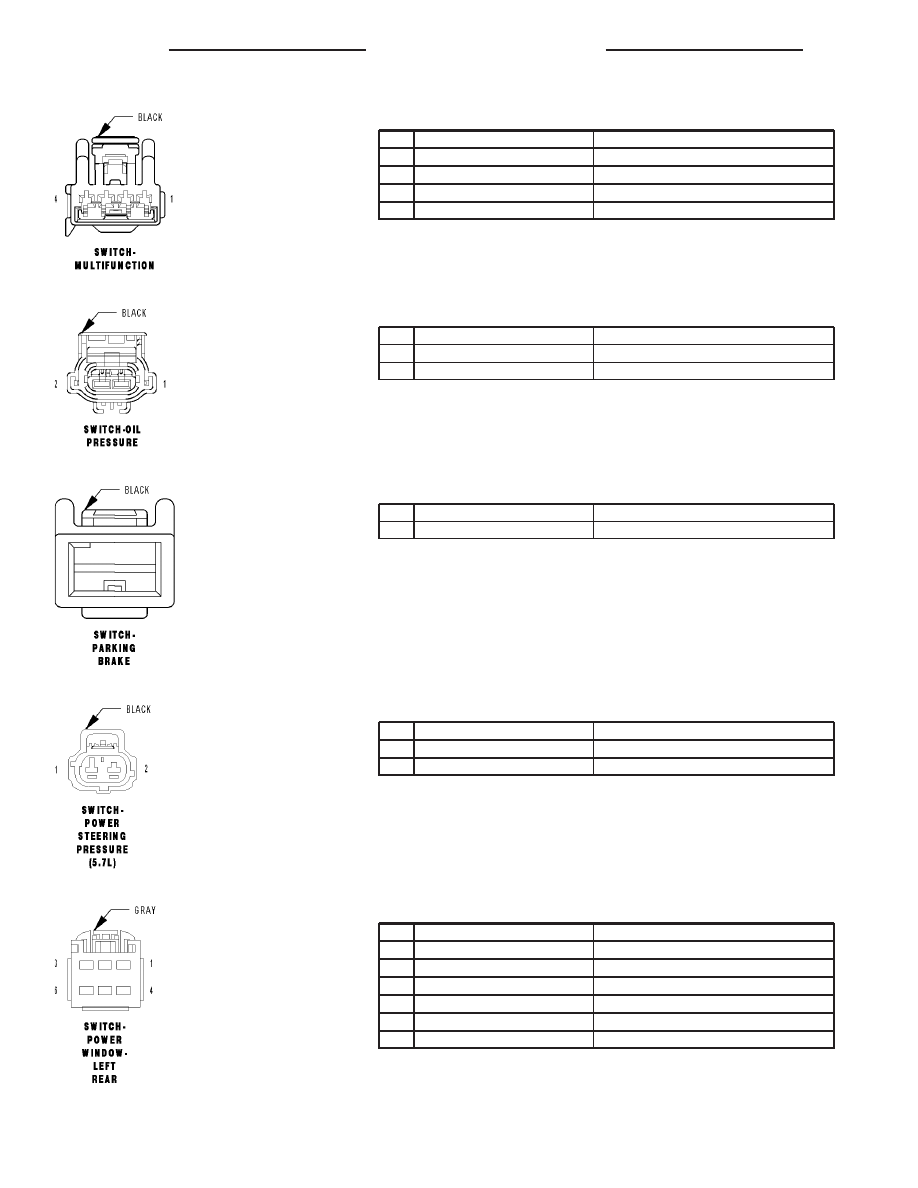

SWITCH-MULTIFUNCTION - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/RD

HIGH BEAM/FRONT WASHER SWITCH MUX

2

G902 20VT/BR

SWITCH MUX RETURN

3

L12 20WT/DB

TURN SIGNAL INPUT MUX

4

W52 20BR/YL

FRONT WIPER SWITCH MUX

SWITCH-OIL PRESSURE - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 18VT/GY

ENGINE OIL PRESSURE SIGNAL

2

-

-

SWITCH-PARKING BRAKE - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

B25 20DG/WT

PARK BRAKE SWITCH SENSE

SWITCH-POWER STEERING PRESSURE (5.7L) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z988 20BK

GROUND

2

K66 20DB/WT

P/S PRESSURE SWITCH SIGNAL

SWITCH-POWER WINDOW-LEFT REAR - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q611 14DB/PK

LEFT REAR WINDOW DRIVER (DOWN)

2

Q211 14TN/LB

DRIVER REAR WINDOW DRIVER (DOWN)

3

Q111 14TN/YL

DRIVER REAR WINDOW DRIVER (UP)

4

Q411 14DB/LG

LEFT REAR WINDOW DRIVER (UP)

5

-

-

6

Q15 14OR/LB

POWER WINDOW SWITCH FEED

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

HB

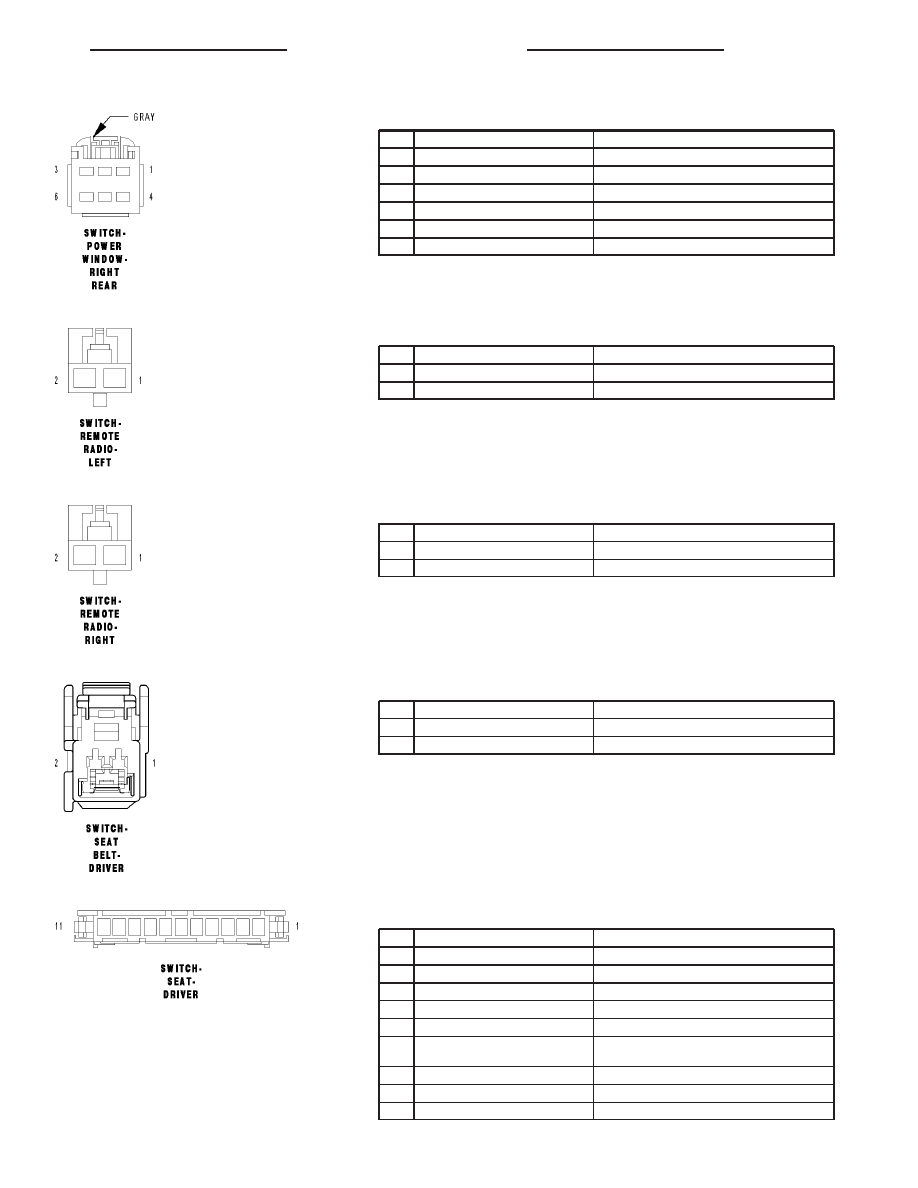

SWITCH-POWER WINDOW-RIGHT REAR - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q612 14DB/OR

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q212 14TN/DG

PASSENGER REAR WINDOW DRIVER (DOWN)

3

Q112 14VT/TN

PASSENGER REAR WINDOW DRIVER (UP)

4

Q412 14TN/WT

RIGHT REAR WINDOW DRIVER (UP)

5

-

-

6

Q15 14OR/LB

POWER WINDOW SWITCH FEED

SWITCH-REMOTE RADIO-LEFT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

G902 22VT/BR

SWITCH MUX RETURN

SWITCH-REMOTE RADIO-RIGHT - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X20 22GY/WT

RADIO CONTROL MUX

2

G902 22VT/BR

SWITCH MUX RETURN

SWITCH-SEAT BELT-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R59 20LG/TN

GROUND

2

R57 20LG/GY

DRIVER SEAT BELT SWITCH SENSE

SWITCH-SEAT-DRIVER - 11 WAY

CAV

CIRCUIT

FUNCTION

1

P41 16LG/GY (EXCEPT MEMORY)

DRIVER SEAT RECLINER DOWN DRIVER

1

P28 20DB/WT (MEMORY)

DRIVER SEAT SWITCH MUX RETURN

2

-

-

3

P43 16LG/VT (EXCEPT MEMORY)

DRIVER SEAT RECLINER UP DRIVER

4

P17 14LG/DG (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL REARWARD DRIVER

4

P311 20VT (MEMORY)

DRIVER SEAT FRONT VERTICAL/RECLINER SWITCH
MUX

5

P21 14LG/TN (EXCEPT MEMORY)

DRIVER SEAT FRONT DOWN DRIVER

6

A940 12RD/GY (EXCEPT MEMORY)

FUSED B(+)

7

Z971 16BK (EXCEPT MEMORY)

GROUND

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 101

SWITCH-SEAT-DRIVER - 11 WAY

CAV

CIRCUIT

FUNCTION

8

P15 14LG/WT (EXCEPT MEMORY)

DRIVER SEAT HORIZONTAL FORWARD DRIVER

9

P19 14LG/LB (EXCEPT MEMORY)

DRIVER SEAT FRONT UP DRIVER

10

P13 14LG/OR (EXCEPT MEMORY)

DRIVER SEAT REAR DOWN DRIVER

10

P29 20LG/WT (MEMORY)

DRIVER SEAT SWITCH MUX SUPPLY

11

P11 14LG/YL (EXCEPT MEMORY)

DRIVER SEAT REAR UP

11

P309 20BR (MEMORY)

DRIVER SEAT REAR VERTICAL/HORIZONTAL SWITCH
MUX

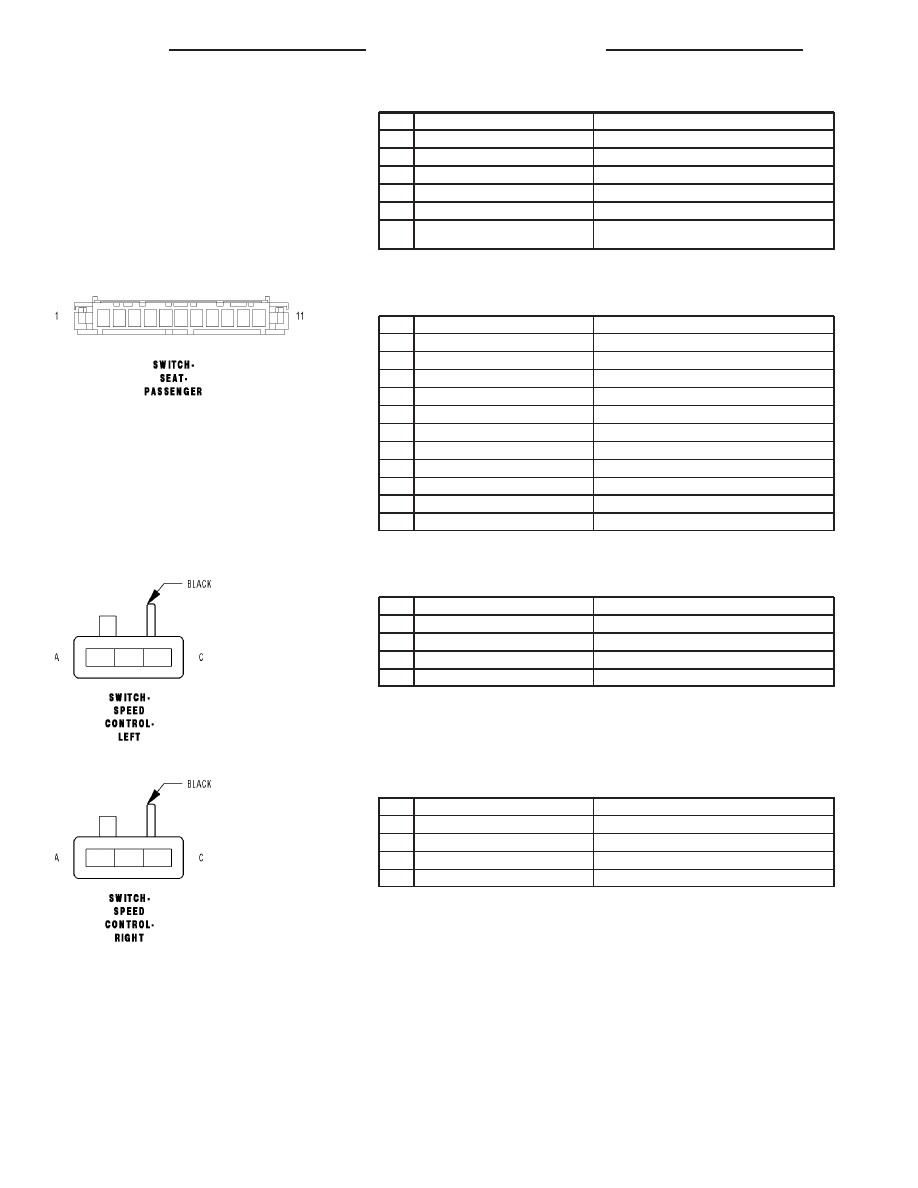

SWITCH-SEAT-PASSENGER - 11 WAY

CAV

CIRCUIT

FUNCTION

1

P42 14LG/GY

PASSENGER SEAT RECLINER SWITCH DOWN

2

-

-

3

P44 14LG/DG

PASSENGER SEAT RECLINER SWITCH UP

4

P16 14LG/BR

PASSENGER SEAT HORIZONTAL REARWARD DRIVER

5

-

-

6

A940 12RD/GY

FUSED B(+)

7

Z975 16BK

GROUND

8

P14 14VT

DRIVER SEAT RECLINER DOWN DRIVER

9

-

-

10

-

-

11

-

-

SWITCH-SPEED CONTROL-LEFT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

V38 22VT/OR (5.7L)

S/C SWITCH NO. 2 SIGNAL

B

K900 22DB/DG (3.7L/4.7L)

SENSOR GROUND

B

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

C

V37 22VT

S/C SWITCH NO. 1 SIGNAL

SWITCH-SPEED CONTROL-RIGHT - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

A

V38 22VT/OR (5.7L)

S/C SWITCH NO. 2 SIGNAL

B

K900 22DB/DG (3.7L/4.7L)

SENSOR GROUND

B

V937 20VT/BR (5.7L)

S/C SWITCH RETURN

C

V37 22VT

S/C SWITCH NO. 1 SIGNAL
