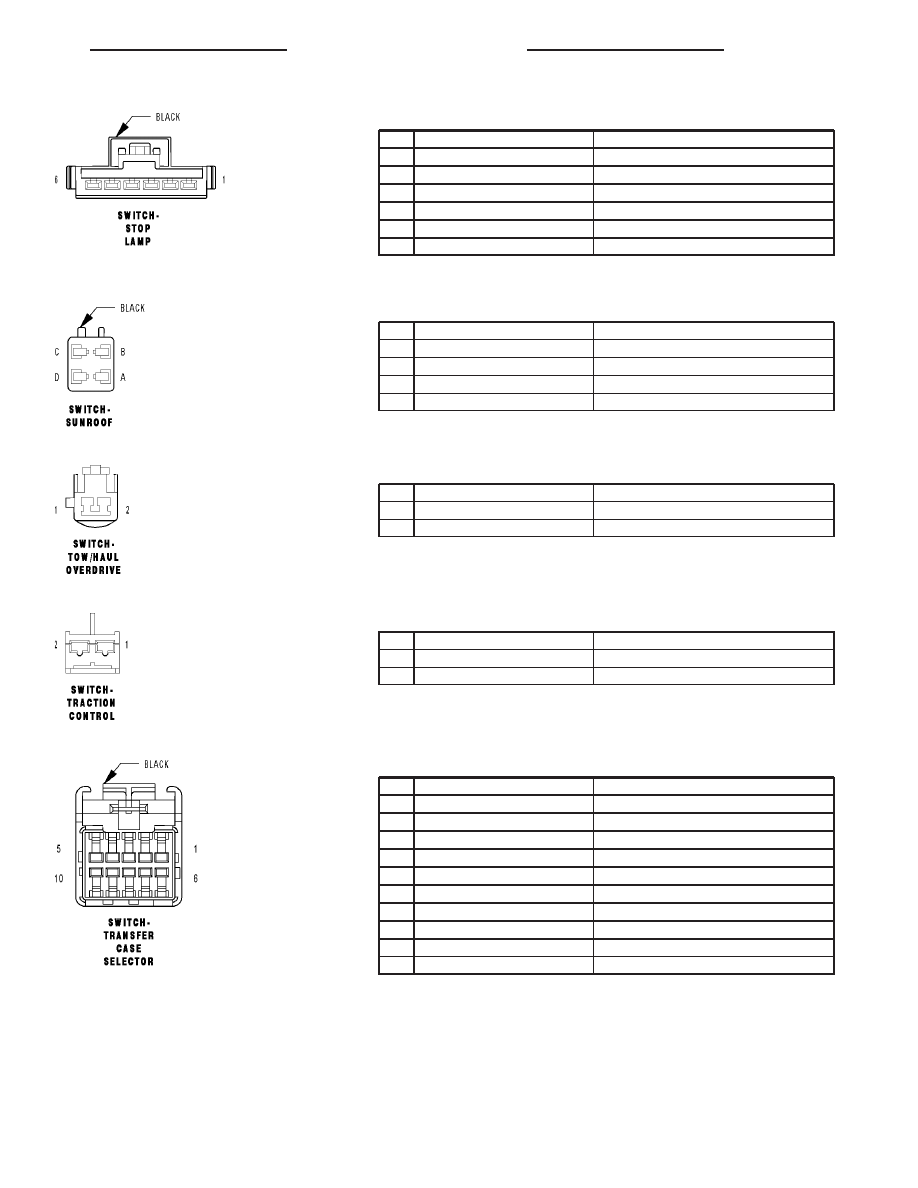

SWITCH-STOP LAMP - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

A103 18GY/RD

FUSED B(+)

2

L50 18WT/TN

BRAKE LAMP SWITCH OUTPUT

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

V32 20VT/YL

S/C SUPPLY

5

Z429 20BK/OR

GROUND

6

B29 20DG/WT

BRAKE SWITCH NO. 1 SIGNAL

SWITCH-SUNROOF - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

A

Q4 20OR/YL

SUNROOF CLOSE

B

Z957 20BK

GROUND

C

Q3 20OR/TN

SUNROOF OPEN

D

Q5 20OR/LB

SUNROOF MOTOR B(+)

SWITCH-TOW/HAUL OVERDRIVE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

T6 20DG

TOW/HAUL OVERDRIVE OFF SWITCH SENSE

2

Z953 20BK

GROUND

SWITCH-TRACTION CONTROL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B27 20DG/WT

TRACTION CONTROL SWITCH SENSE

2

Z427 20BK/WT

GROUND

SWITCH-TRANSFER CASE SELECTOR - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

K77 20BR/VT

5 VOLT SELECTOR SWITCH SUPPLY

2

-

-

3

K977 20BR/LG

MODE SELECT

4

E11 20OR/WT

ILT-DIMMING 4X4

5

Z973 20BK

GROUND

6

G95 20VT/BR

4WD NEUTRAL INDICATOR

7

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

8

-

-

9

-

-

10

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 103

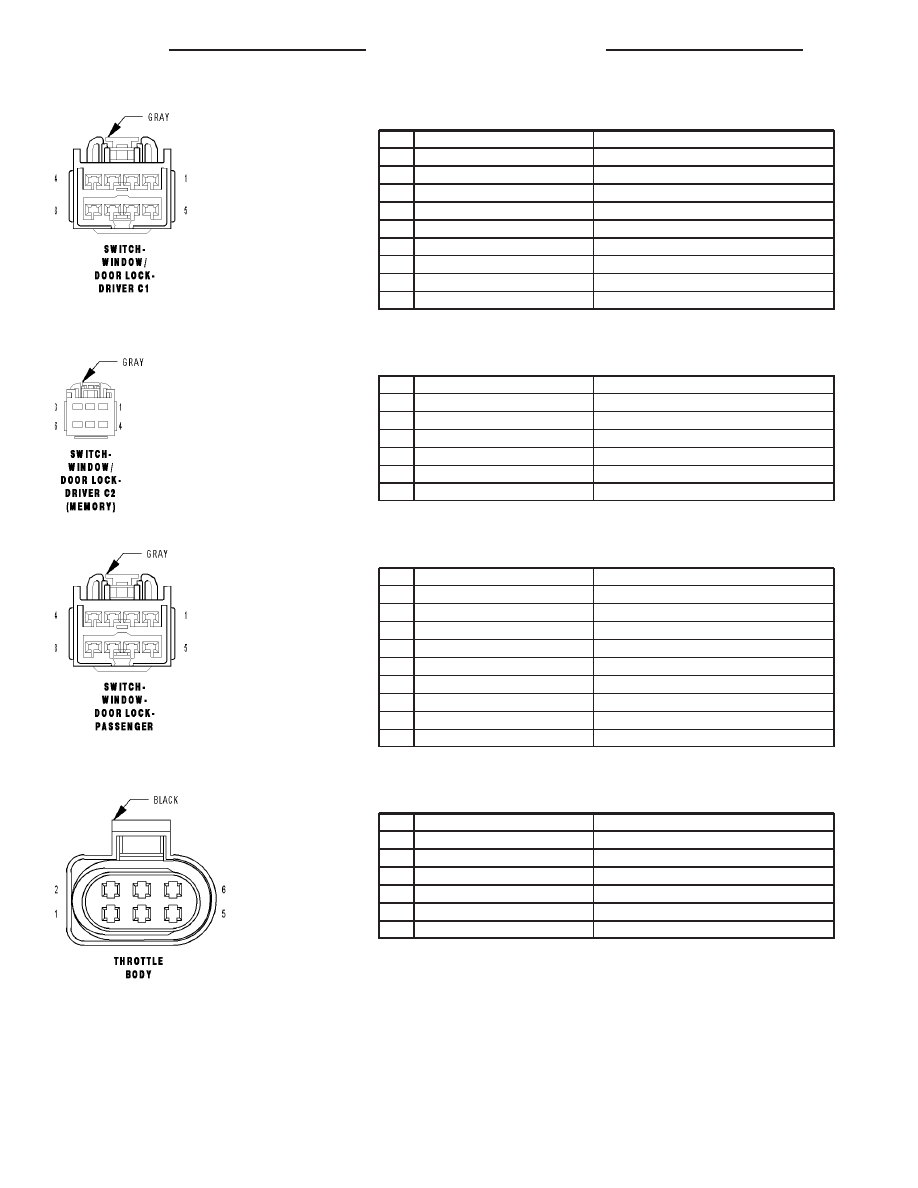

SWITCH-WINDOW/DOOR LOCK-DRIVER C1 - GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

F30 14PK/YL

FUSED ACCESSORY DELAY RELAY OUTPUT

3

Z940 20BK (EXCEPT MEMORY)

GROUND

3

G775 20OR/VT (MEMORY)

DRIVER DOOR LOCK SWITCH RETURN

4

Z13 16BK/WT

GROUND

5

Q15 14OR/LB

POWER WINDOW SWITCH FEED

6

Q21 14OR/WT

LEFT FRONT WINDOW DRIVER (DOWN)

7

Q11 14WT/DB

LEFT FRONT WINDOW DRIVER (UP)

8

G161 20VT/DG

DRIVER DOOR LOCK SWITCH MUX

SWITCH-WINDOW/DOOR LOCK-DRIVER C2 (MEMORY) - GRAY 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q411 14DB/LG

LEFT REAR WINDOW DRIVER (UP)

2

Q412 14TN/WT

RIGHT REAR WINDOW DRIVER (UP)

3

Q612 14DB/OR

RIGHT REAR WINDOW DRIVER (DOWN)

4

Q611 14DB/PK

LEFT REAR WINDOW DRIVER (DOWN)

5

Q26 14OR

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

6

Q16 14WT/DG

MASTER WINDOW SWITCH RIGHT FRONT (UP)

SWITCH-WINDOW/DOOR LOCK-PASSENGER - GRAY 8 WAY

CAV

CIRCUIT

FUNCTION

1

Q26 14OR

MASTER WINDOW SWITCH RIGHT FRONT (DOWN)

2

Q22 14WT/PK

RIGHT FRONT WINDOW DRIVER (DOWN)

3

Q12 14OR/BR

RIGHT FRONT WINDOW DRIVER (UP)

4

Q15 14OR/LB

POWER WINDOW SWITCH FEED

5

F30 14PK/YL

FUSED ACCESSORY DELAY RELAY OUTPUT

6

G160 20VT/LG

PASSENGER DOOR LOCK SWITCH MUX

7

Z974 16BK (EXCEPT MEMORY)

GROUND

7

G776 20VT/OR (MEMORY)

PASSENGER DOOR LOCK SWITCH RETURN

8

Q16 14WT/DG

MASTER WINDOW SWITCH RIGHT FRONT (UP)

THROTTLE BODY - BLACK 6 WAY

CAV

CIRCUIT

FUNCTION

1

K22 18BR/OR

TP NO. 1 SIGNAL

2

F855 18PK/YL

5 VOLT SUPPLY

3

K447 18TN/YL

ETC MOTOR (+)

4

K122 18BR/DG

TP NO. 2 SIGNAL

5

K448 18TN/OR

ETC MOTOR (-)

6

K922 18BR/DB

TP SENSOR RETURN

8W - 80 - 104

8W-80 CONNECTOR PIN-OUTS

HB

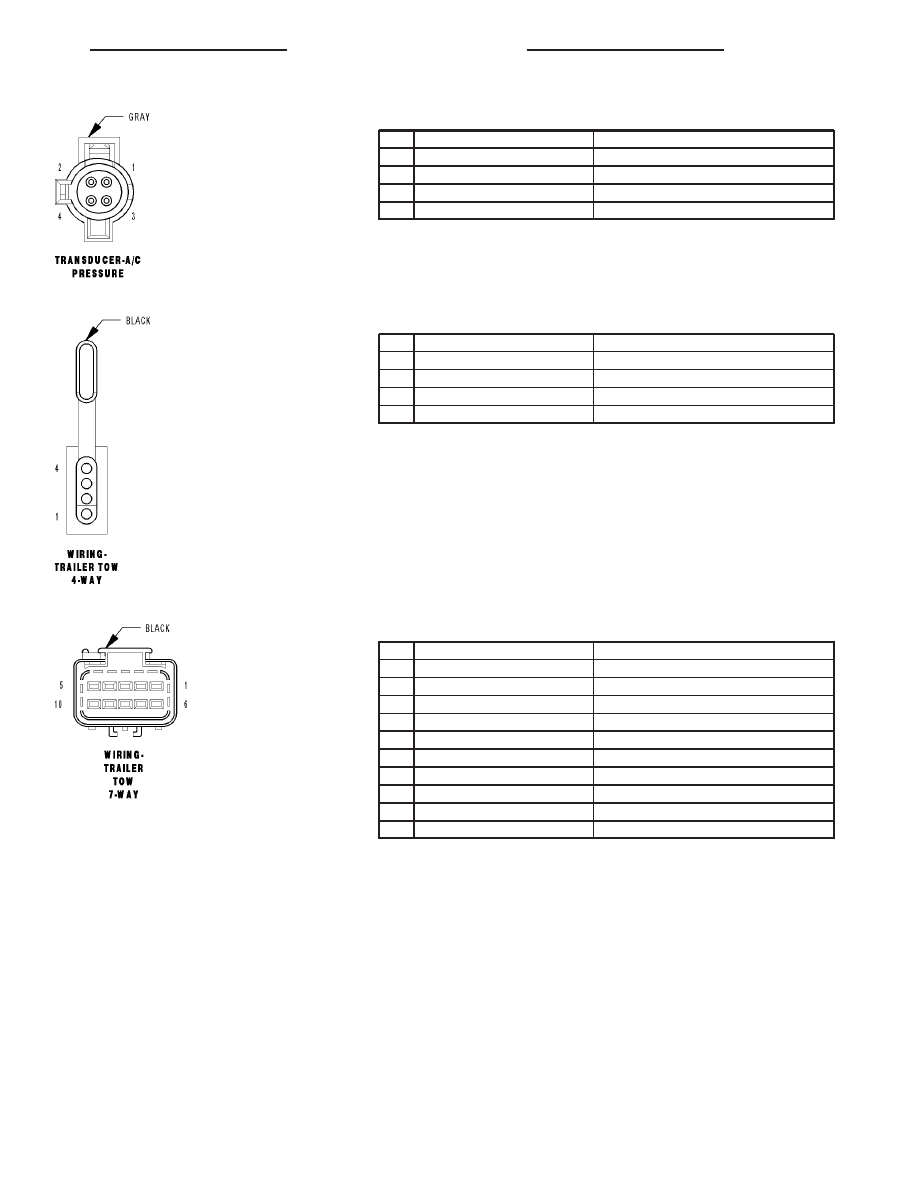

TRANSDUCER-A/C PRESSURE - GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

G180 20VT/YL

FCM SENSOR RETURN

2

T103 20YL/OR

5 VOLT SUPPLY

3

C18 20LB/BR

A/C PRESSURE SIGNAL

4

-

-

WIRING-TRAILER TOW 4-WAY - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

Z976 12BK

GROUND

2

L76 20PK/RD

FUSED PARK LAMP RELAY OUTPUT

3

L673 20YL

LEFT TRAILER TOW BRAKE LAMP RELAY OUTPUT

4

L674 20LG

RIGHT TRAILER TOW BRAKE LAMP RELAY OUTPUT

WIRING-TRAILER TOW 7-WAY - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

L674 20LG

RIGHT TRAILER TOW BRAKE LAMP RELAY OUTPUT

3

L1 18WT/LG

BACK-UP LAMP FEED

4

A100 18RD/VT

FUSED B(+)

5

L76 20PK/RD

FUSED PARK LAMP RELAY OUTPUT

6

-

-

7

B400 14DG

TRAILER TOW ELECTRIC BRAKE OUTPUT

8

Z976 14BK

GROUND

9

Z976 14BK

GROUND

10

L673 20YL

LEFT TRAILER TOW BRAKE LAMP RELAY OUTPUT

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 105
