Dodge Durango (HB). Manual - part 730

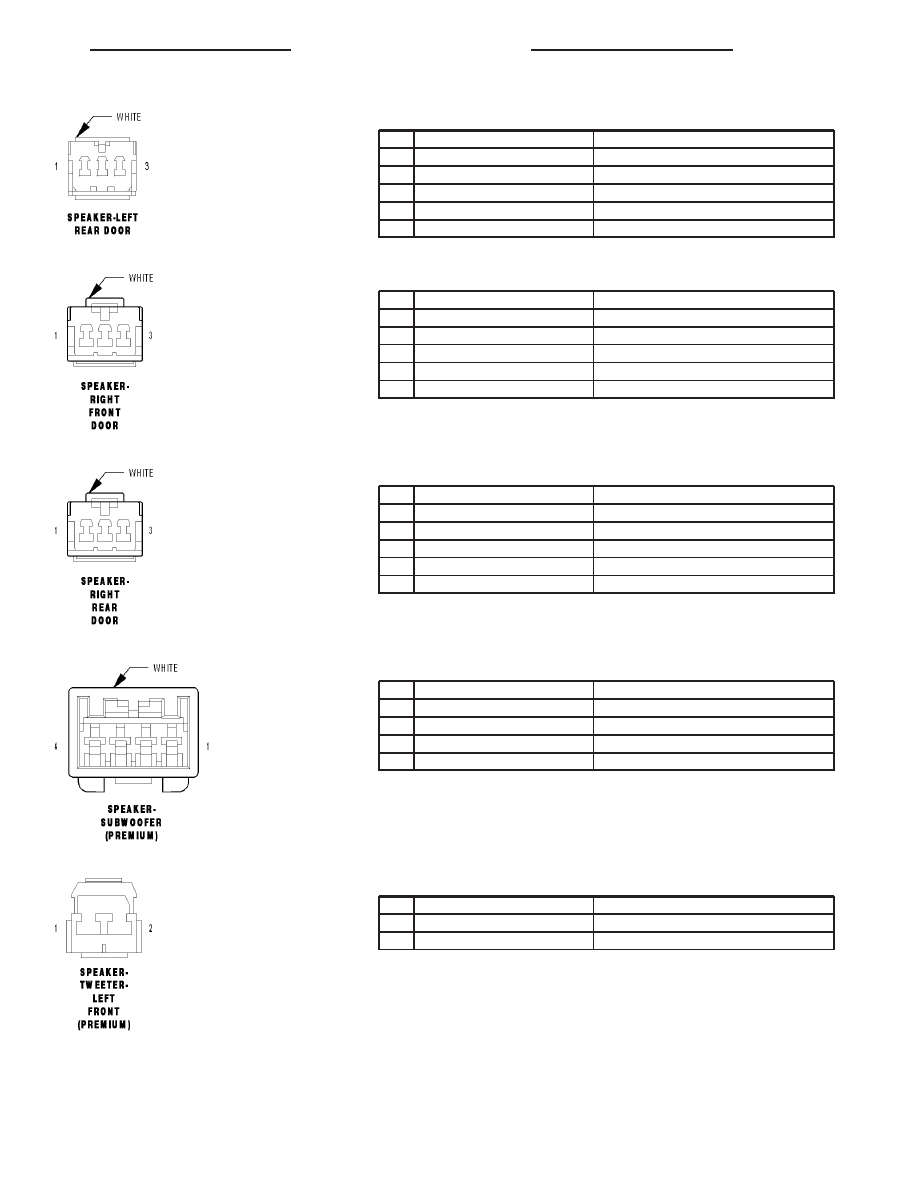

SPEAKER-LEFT REAR DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X51 20DG/DB (EXCEPT PREMIUM)

RADIO-LEFT AUDIO (+)

1

X205 18LG/PK (PREMIUM)

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X57 20DG/OR (EXCEPT PREMIUM)

RADIO-LEFT AUDIO (-)

3

X295 18GY/DG (PREMIUM)

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

SPEAKER-RIGHT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X54 20GY (EXCEPT PREMIUM)

RIGHT FRONT SPEAKER (+)

1

X202 20DG/VT (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

-

-

3

X56 20GY/BR (EXCEPT PREMIUM)

RIGHT FRONT SPEAKER (-)

3

X292 20DG/YL (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

SPEAKER-RIGHT REAR DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X52 20GY/DB (EXCEPT PREMIUM)

RADIO-RIGHT AUDIO (+)

1

X206 20DG/LG (PREMIUM)

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X58 20GY/OR (EXCEPT PREMIUM)

RADIO-RIGHT AUDIO (-)

3

X296 20LG/GY (PREMIUM)

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

SPEAKER-SUBWOOFER (PREMIUM) - WHITE 4 WAY

CAV

CIRCUIT

FUNCTION

1

X300 18GY/BR

AMPLIFIED SUBWOOFER 1 (+)

2

X390 18DG/BR

AMPLIFIED SUBWOOFER 1 (-)

3

X301 18GY/WT

AMPLIFIED SUBWOOFER 2 (+)

4

X391 18DG/WT

AMPLIFIED SUBWOOFER 2 (-)

SPEAKER-TWEETER-LEFT FRONT (PREMIUM) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X209 20GY/OR

AMPLIFIED LEFT I/P SPEAKER (+)

2

X299 20GY/YL

AMPLIFIED LEFT I/P SPEAKER (-)

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 95

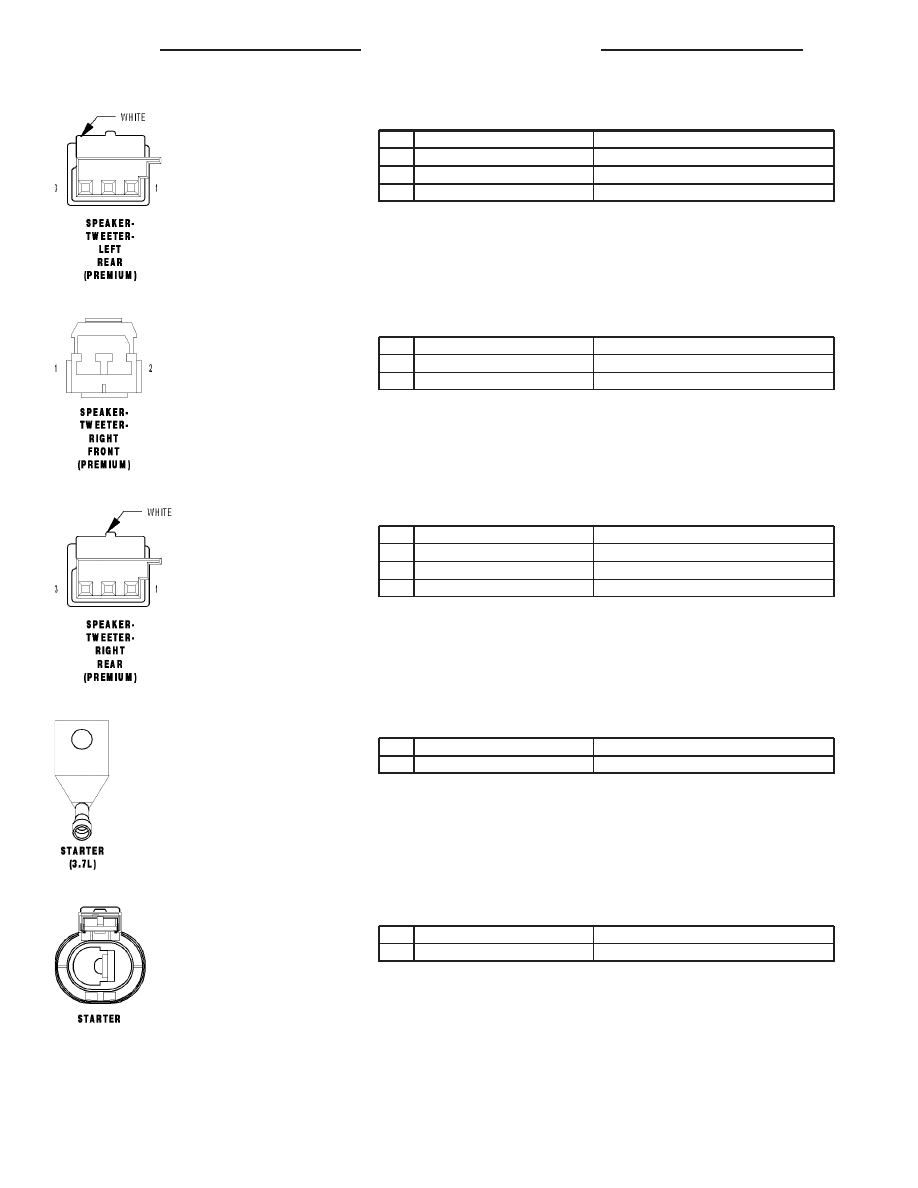

SPEAKER-TWEETER-LEFT REAR (PREMIUM) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X205 18LG/PK

AMPLIFIED LEFT REAR DOOR SPEAKER (+)

2

-

-

3

X295 18GY/DG

AMPLIFIED LEFT REAR DOOR SPEAKER (-)

SPEAKER-TWEETER-RIGHT FRONT (PREMIUM) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

X208 20GY/DG

AMPLIFIED RIGHT I/P SPEAKER (+)

2

X298 20GY/LG

AMPLIFIED RIGHT I/P SPEAKER (-)

SPEAKER-TWEETER-RIGHT REAR (PREMIUM) - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X206 20DG/LG

AMPLIFIED RIGHT REAR DOOR SPEAKER (+)

2

-

-

3

X296 20LG/GY

AMPLIFIED RIGHT REAR DOOR SPEAKER (-)

STARTER (3.7L) - 1 WAY

CAV

CIRCUIT

FUNCTION

A1

A1 04RD

B(+)

STARTER - 1 WAY

CAV

CIRCUIT

FUNCTION

B1

T750 14GY/YL

ENGINE STARTER MOTOR RELAY OUTPUT

8W - 80 - 96

8W-80 CONNECTOR PIN-OUTS

HB

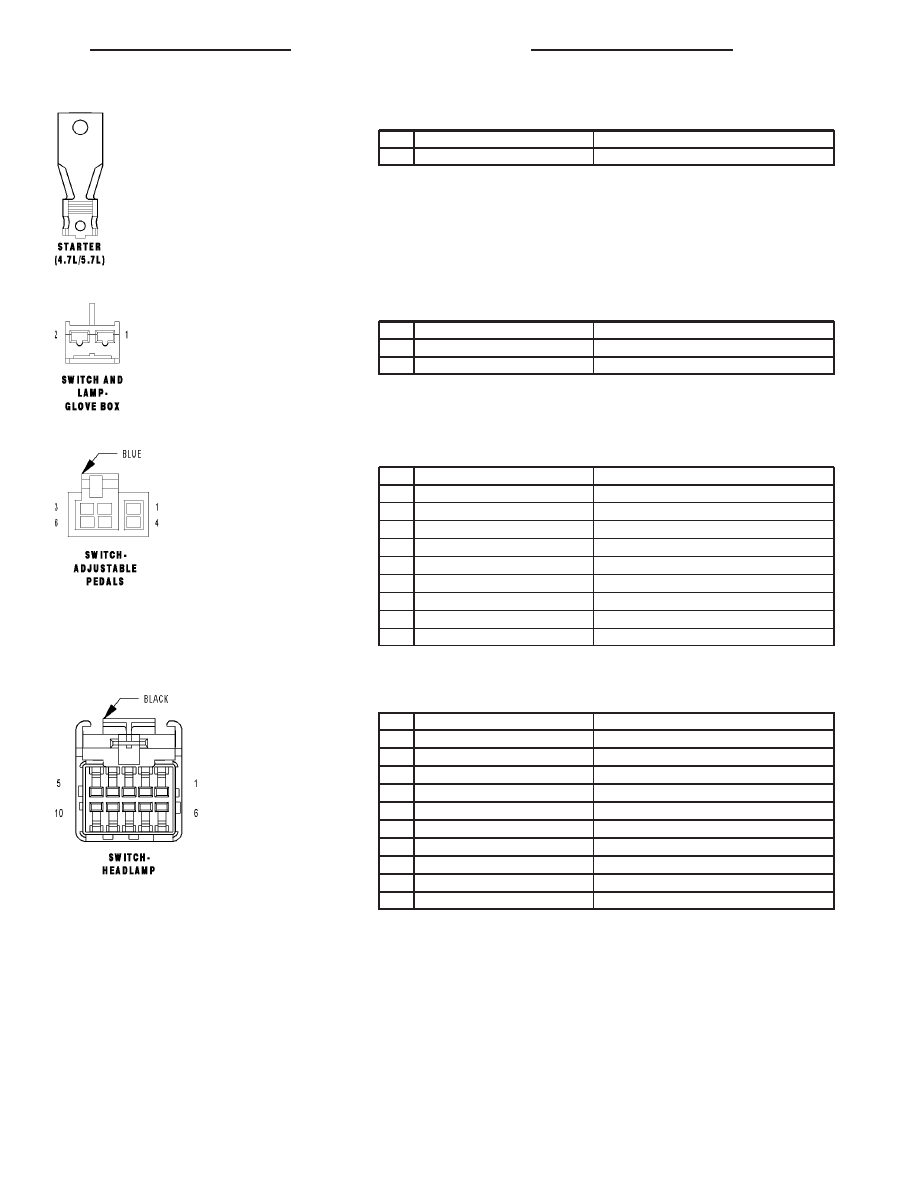

STARTER (4.7L/5.7L) - 1 WAY

CAV

CIRCUIT

FUNCTION

A1

A1 06RD

B(+)

SWITCH AND LAMP-GLOVE BOX - 2 WAY

CAV

CIRCUIT

FUNCTION

1

M28 20YL/TN

GLOVE BOX LAMP DRIVER

2

Z328 20BK/TN

GROUND

SWITCH-ADJUSTABLE PEDALS - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P205 18LG/DB (EXCEPT MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

1

Q100 20OR/WT (MEMORY)

ADJUSTABLE PEDALS SWITCH REARWARD

2

A85 18RD/LB (EXCEPT MEMORY)

ADJUSTABLE PEDALS RELAY OUTPUT

2

Z146 20BK/LB (MEMORY)

GROUND

3

-

-

4

Z146 20BK/LB (EXCEPT MEMORY)

GROUND

5

-

-

6

P206 18LG/TN (EXCEPT MEMORY)

ADJUSTABLE PEDALS MOTOR REARWARD

6

Q900 20OR/BK (MEMORY)

ADJUSTABLE PEDALS MOTOR FORWARD

SWITCH-HEADLAMP - BLACK 10 WAY

CAV

CIRCUIT

FUNCTION

1

L307 20PK/RD

HEADLAMP SWITCH MUX

2

E2 20OR/BR

PANEL LAMPS DRIVER

3

L900 20WT/YL

HEADLAMP SWITCH MUX RETURN

4

E19 20OR/BR

ILT-DIMMING HEADLAMP SWITCH

5

Z942 20BK

GROUND

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

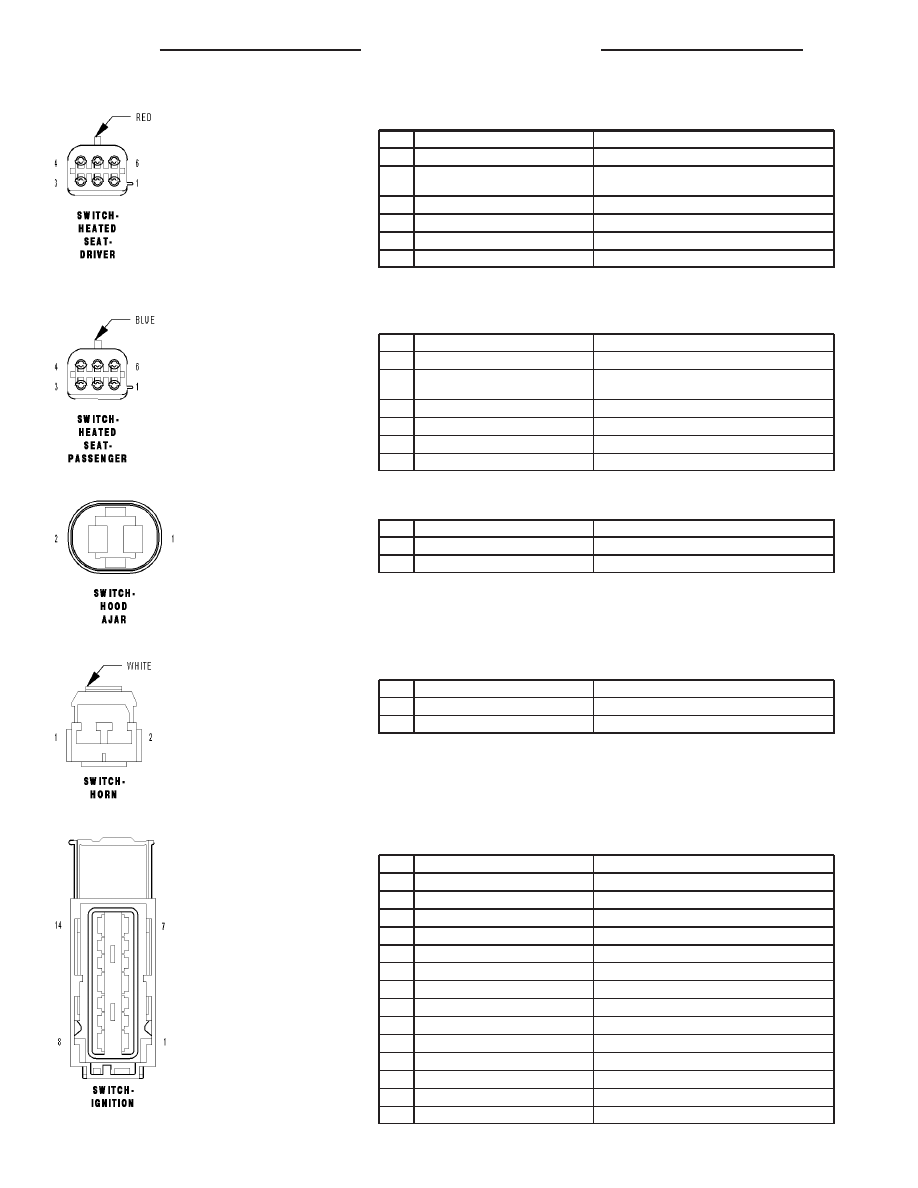

SWITCH-HEATED SEAT-DRIVER - RED 6 WAY

CAV

CIRCUIT

FUNCTION

1

P81 20TN/OR

DRIVER HEATED SEAT LOW INDICATOR DRIVER

2

E33 20OR

ILT-DIMMING CENTER BEZEL/HEATED SEAT
SWITCHES

3

Z968 20BK

GROUND

4

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

P83 20TN/WT

DRIVER HEATED SEAT HIGH INDICATOR DRIVER

6

P7 20LG/YL

DRIVER HEATED SEAT SWITCH MUX

SWITCH-HEATED SEAT-PASSENGER - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

P82 20TN/LB

PASSENGER HEATED SEAT LOW INDICATOR DRIVER

2

E33 20OR

ILT-DIMMING CENTER BEZEL/HEATED SEAT
SWITCHES

3

Z978 20BK

GROUND

4

F21 20PK/DG

FUSED IGNITION SWITCH OUTPUT (RUN-START)

5

P84 20TN/DG

PASSENGER HEATED SEAT HIGH INDICATOR DRIVER

6

P8 20LG/DG

PASSENGER HEATED SEAT SWITCH MUX

SWITCH-HOOD AJAR - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G70 20VT/LB

HOOD AJAR SWITCH SENSE

2

Z926 20BK

GROUND

SWITCH-HORN - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DG/VT

HORN SWITCH SENSE

2

-

-

SWITCH-IGNITION - BLACK 14 WAY

CAV

CIRCUIT

FUNCTION

1

G121 18VT

IGNITION SWITCH OUTPUT RUN SENSE

2

F901 14PK

IGNITION SWITCH OUTPUT (OFF-RUN-START)

3

F941 14PK/LG

IGNITION SWITCH OUTPUT (RUN-START)

4

A923 14RD/OR

FUSED B(+)

5

G15 20VT/TN

KEY-IN IGNITION SWITCH SENSE

6

Z943 20BK

GROUND

7

A917 12RD/DB

FUSED B(+)

8

Z932 18BK

GROUND

9

F984 14PK/TN

IGNITION SWITCH OUTPUT (RUN-ACC)

10

F983 16PK/VT

IGNITION SWITCH OUTPUT (RUN-ACC)

11

A904 14RD/GY

FUSED B(+)

12

A953 16RD/YL

FUSED B(+)

13

F961 14PK/LB

IGNITION SWITCH OUTPUT (START)

14

F921 12PK/YL

IGNITION SWITCH OUTPUT (RUN)

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

HB
