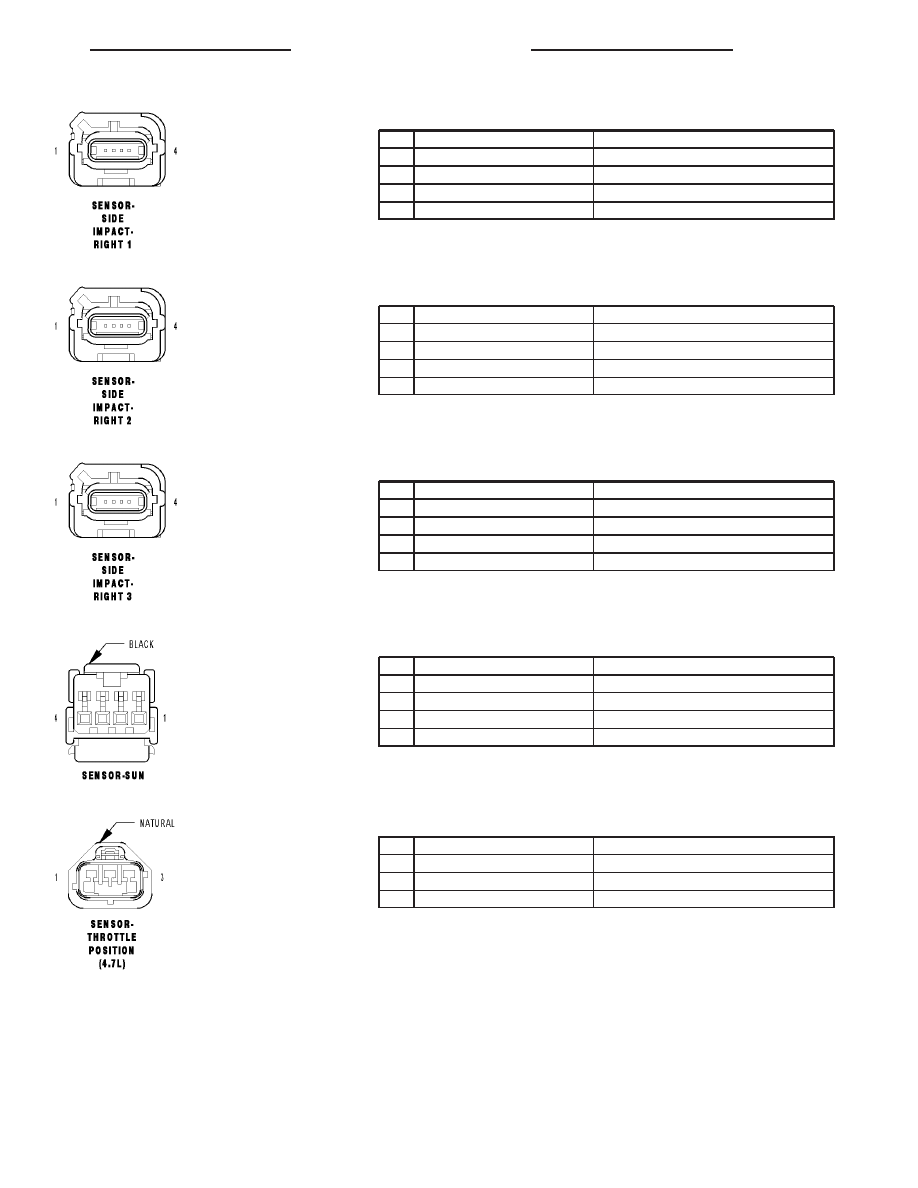

SENSOR-SIDE IMPACT-RIGHT 1 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R14 20TN/LG

RIGHT SIDE IMPACT SENSOR 1 SIGNAL

2

R16 20BR/LG

RIGHT SIDE IMPACT SENSOR 1 GROUND

3

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

4

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 2 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R18 20LB

RIGHT SIDE IMPACT SENSOR 2 SIGNAL

2

R20 20WT/LG

RIGHT SIDE IMPACT SENSOR 2 GROUND

3

R24 20YL/LB

RIGHT SIDE IMPACT SENSOR 3 GROUND

4

R22 20WT/LB

RIGHT SIDE IMPACT SENSOR 3 SIGNAL

SENSOR-SIDE IMPACT-RIGHT 3 - 4 WAY

CAV

CIRCUIT

FUNCTION

1

R22 20WT/LB

RIGHT SIDE IMPACT SENSOR 3 SIGNAL

2

R24 20YL/LB

RIGHT SIDE IMPACT SENSOR 3 GROUND

3

-

-

4

-

-

SENSOR-SUN - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

G939 20VT/DB

SUN SENSOR RETURN

4

G39 20VT/OR

SUN SENSOR SIGNAL

SENSOR-THROTTLE POSITION (4.7L) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K22 20YL/DG

TP NO. 1 SIGNAL

3

K900 20DB/DG

SENSOR GROUND

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 91

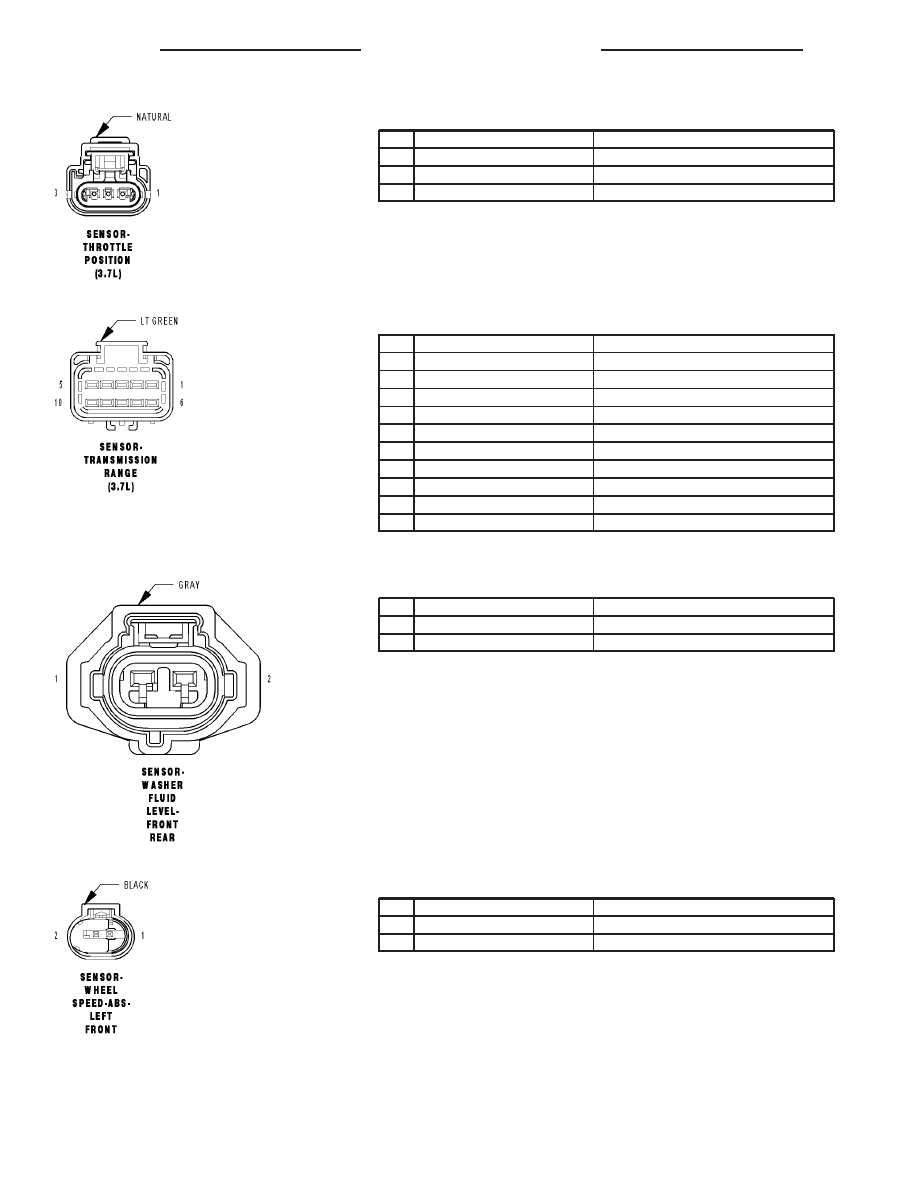

SENSOR-THROTTLE POSITION (3.7L) - NATURAL 3 WAY

CAV

CIRCUIT

FUNCTION

1

F855 20PK/YL

5 VOLT SUPPLY

2

K900 20DB/DG

SENSOR GROUND

3

K22 20YL/DG

TP NO. 1 SIGNAL

SENSOR-TRANSMISSION RANGE (3.7L) - LT GREEN 10 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

K900 20DB/DG

SENSOR GROUND

4

T54 20BR/RD

TRANSMISSION TEMPERATURE SENSOR SIGNAL

5

-

-

6

-

-

7

T1 20BR/DB

TRS T1 SENSE

8

T3 20DG/DB

TRS T3 SENSE

9

T42 20DG/YL

TRS T42 SENSE

10

T41 20YL/DB

TRS (T41) SENSE (P/N SENSE)

SENSOR-WASHER FLUID LEVEL-FRONT REAR - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G180 20VT/YL

FCM SENSOR RETURN

2

W1 20BR/TN

FRONT WASHER PUMP MOTOR CONTROL

SENSOR-WHEEL SPEED-ABS-LEFT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B8 20DG/TN

LEFT FRONT WHEEL SPEED SENSOR (+)

2

B9 20DG/LG

LEFT FRONT WHEEL SPEED SENSOR (-)

8W - 80 - 92

8W-80 CONNECTOR PIN-OUTS

HB

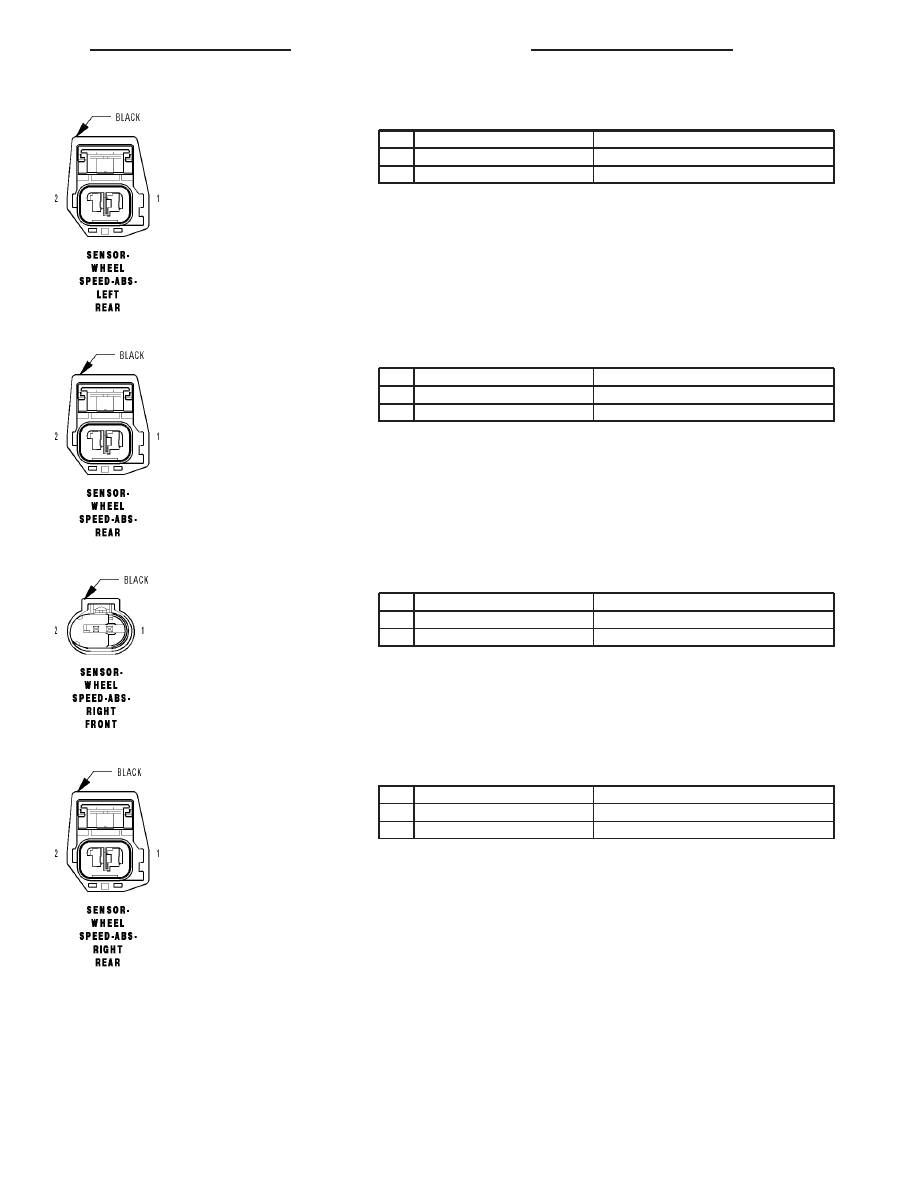

SENSOR-WHEEL SPEED-ABS-LEFT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B3 18DG/YL

REAR WHEEL SPEED SENSOR (-)

2

B4 18LG/GY

REAR WHEEL SPEED SENSOR (+)

SENSOR-WHEEL SPEED-ABS-REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B22 20DG/YL

REAR WHEEL SPEED SENSOR (-)

2

B222 20DG/WT

REAR WHEEL SPEED SENSOR (+)

SENSOR-WHEEL SPEED-ABS-RIGHT FRONT - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B6 20DG/WT

RIGHT FRONT WHEEL SPEED SENSOR (-)

2

B7 20DG/VT

RIGHT FRONT WHEEL SPEED SENSOR (+)

SENSOR-WHEEL SPEED-ABS-RIGHT REAR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

B1 18DG/DB

RIGHT REAR WHEEL SPEED SENSOR SIGNAL

2

B2 18DG/LB

BRAKE FLUID LEVEL SWITCH SENSE

HB

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 93

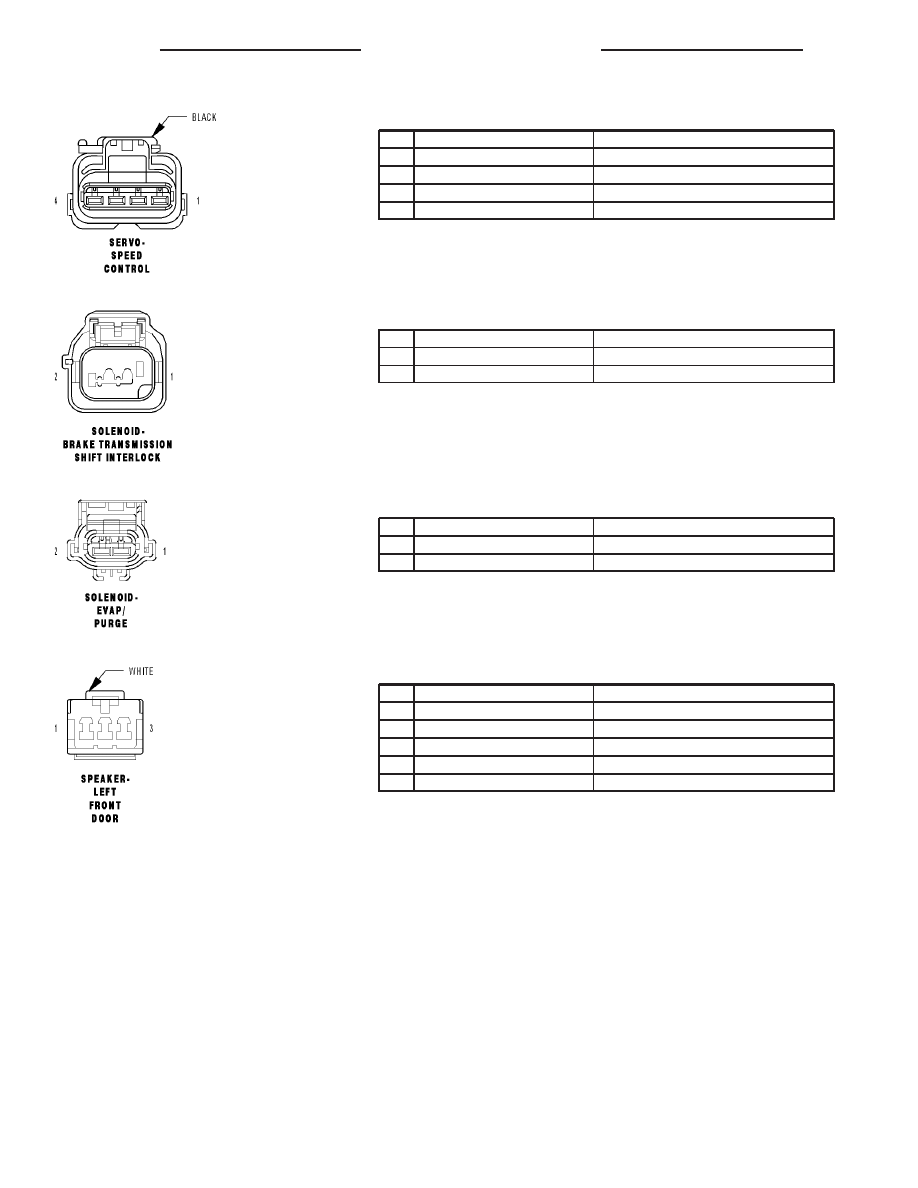

SERVO-SPEED CONTROL - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

V36 20VT/YL

S/C VACUUM SOL CONTROL

2

V35 20VT/OR

S/C VENT SOL CONTROL

3

V30 20VT/WT

S/C BRAKE SWITCH OUTPUT

4

Z155 20BK/LG

GROUND

SOLENOID-BRAKE TRANSMISSION SHIFT INTERLOCK - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B30 20DG/OR

BTSI SOLENOID CONTROL

2

Z101 20BK/VT

GROUND

SOLENOID-EVAP/PURGE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K70 20DB/BR

EVAP PURGE SOL CONTROL

2

K52 20DB/WT

EVAP PURGE SOL SIGNAL

SPEAKER-LEFT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X53 20DG (EXCEPT PREMIUM)

LEFT FRONT SPEAKER (+)

1

X201 16GY/VT (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

-

-

3

X55 20DG/BR (EXCEPT PREMIUM)

LEFT FRONT SPEAKER (-)

3

X291 16GY/YL (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

8W - 80 - 94

8W-80 CONNECTOR PIN-OUTS

HB
