5В – 24  ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

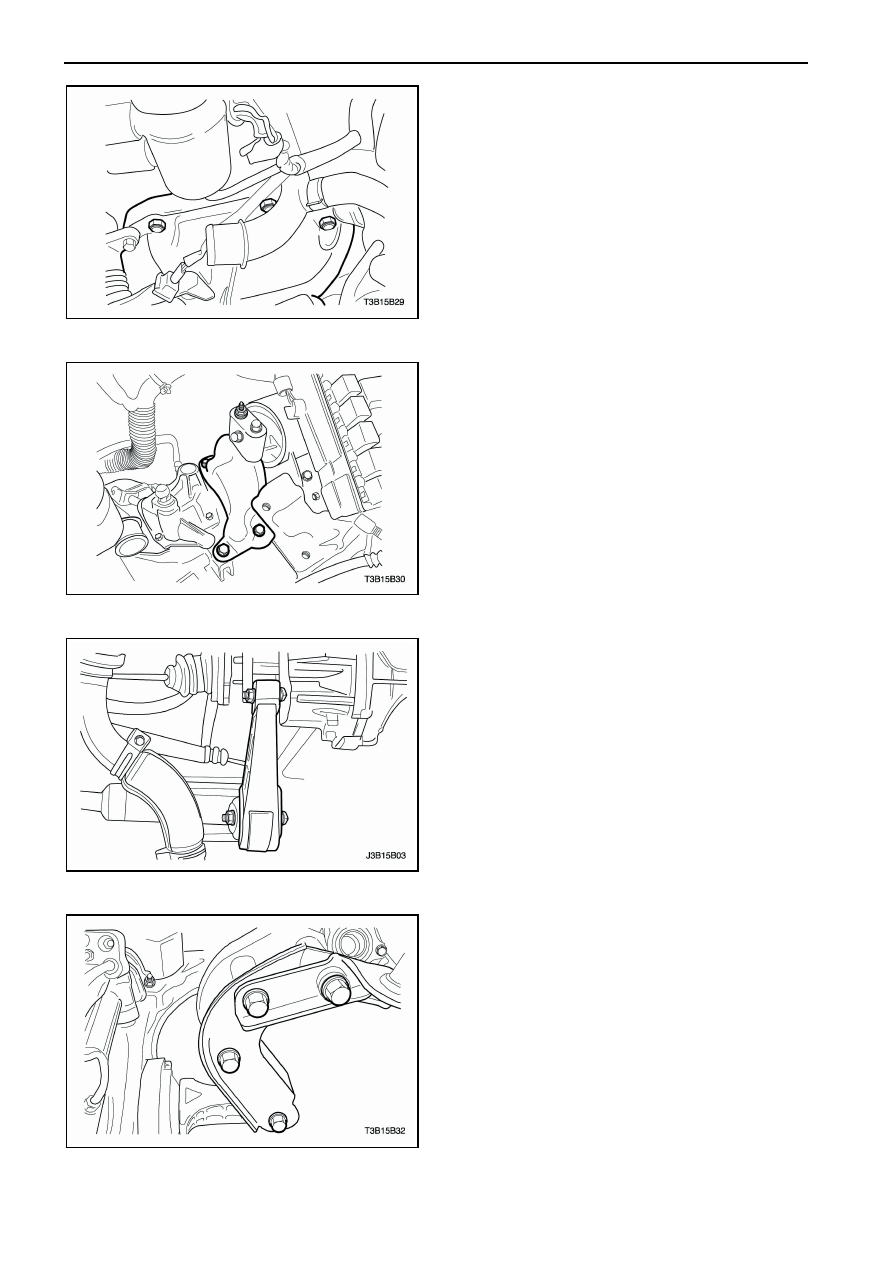

4.  Закрутите три верхние стяжные болты КП.

Затяжка

Затяните

верхние

стяжные

болты

КП

моментом 73 Нм.













5.  Установите  клетку  и  закрутите  стяжной  болт

клетки.

6.  Закрутите  три  верхних  болта  кронштейна

крепления КП.

Затяжка

Затяните

верхние

болты

кронштейна

крепления КП моментом 48 Нм.










7.  Закрутите два верхних болта демпинг блока.

Затяжка

Затяните  задние  болты  демпинг  блока
моментом 68 Нм.

8.  Установите задний демпинг блок к поперечной

балке.











9.  Установите  задний  кронштейн  крепления  и

закрутите три болта.

Затяжка

Затяните

болты

заднего

кронштейна

крепления моментом 90 Нм.

10.  Закрутите  соединительные  болт  и  гайку

демпинг блока.

Затяжка

Затяните  болт  и  гайку  соединения  демпинг
блока моментом 68 Нм.





ПЯТИСТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 25

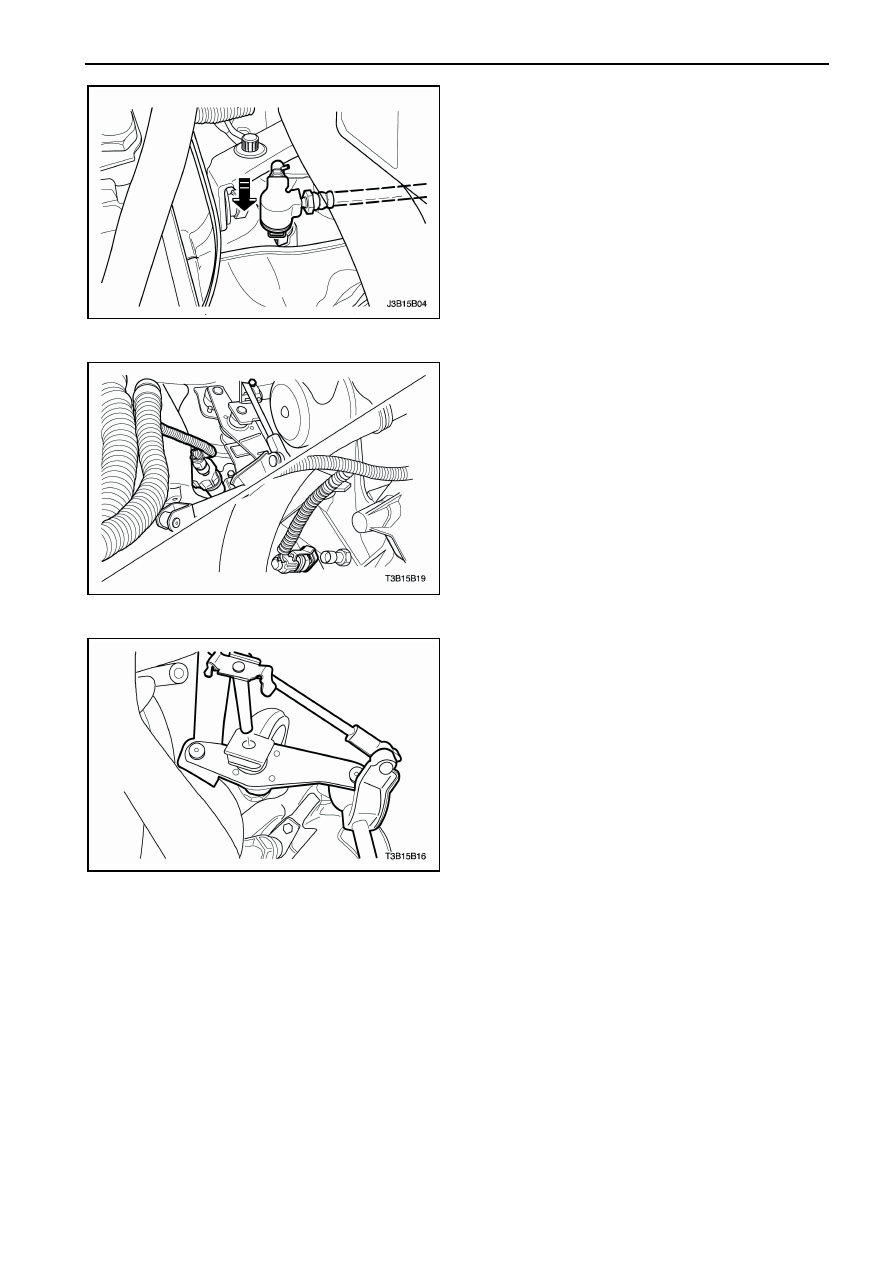

11.  Подсоедините  трубку  выжимного  цилиндра

сцепления.















12.  Подсоедините  электрический  разъем  датчика

скорости спидометра.

13.  Подсоедините

электрический

разъем

включателя фонаря заднего хода.













14.  Снимите

приспособление

для

подпорки

двигателя J-28467-В.

15.  Установите  полуосевые  приводы.  Смотрите

Раздел  3В,  Полуосевой  привод  механической
коробки передач.

16.  Установите  тяги  переключения  в  сборе.

Смотрите  "Регулировка  тяг  переключения"  в
этом разделе.

17.  Установите поднос и аккумуляторную батарею.

Смотрите  Раздел  1Е,  Электрическая  часть
двигателя.

18.  Проверьте  уровень  трансмиссионного  масла.

Смотрите "Проверка уровня трансмиссионного
масла" в этом разделе.

5В – 26  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ

РАЗБОРКА ОСНОВНЫХ ЧАСТЕЙ

Необходимые инструменты
J-6125-В Скользящий молоток
J-22888-20-А  Съемник  подшипника  с J-22888-35
ножками съемника
КМ-553-А Съемник шестерни пятой передачи
J-36633 Держатель стопорного кольца
КМ-113-2 Основа
J-42469 Съемник тяги переключения
КМ-552 Приспособление


Процедура разборки

1.  Снимите  коробку  передач  (КП)  с  автомобиля.

Смотрите  "Коробка  передач  в  сборе"  в  этом
разделе.

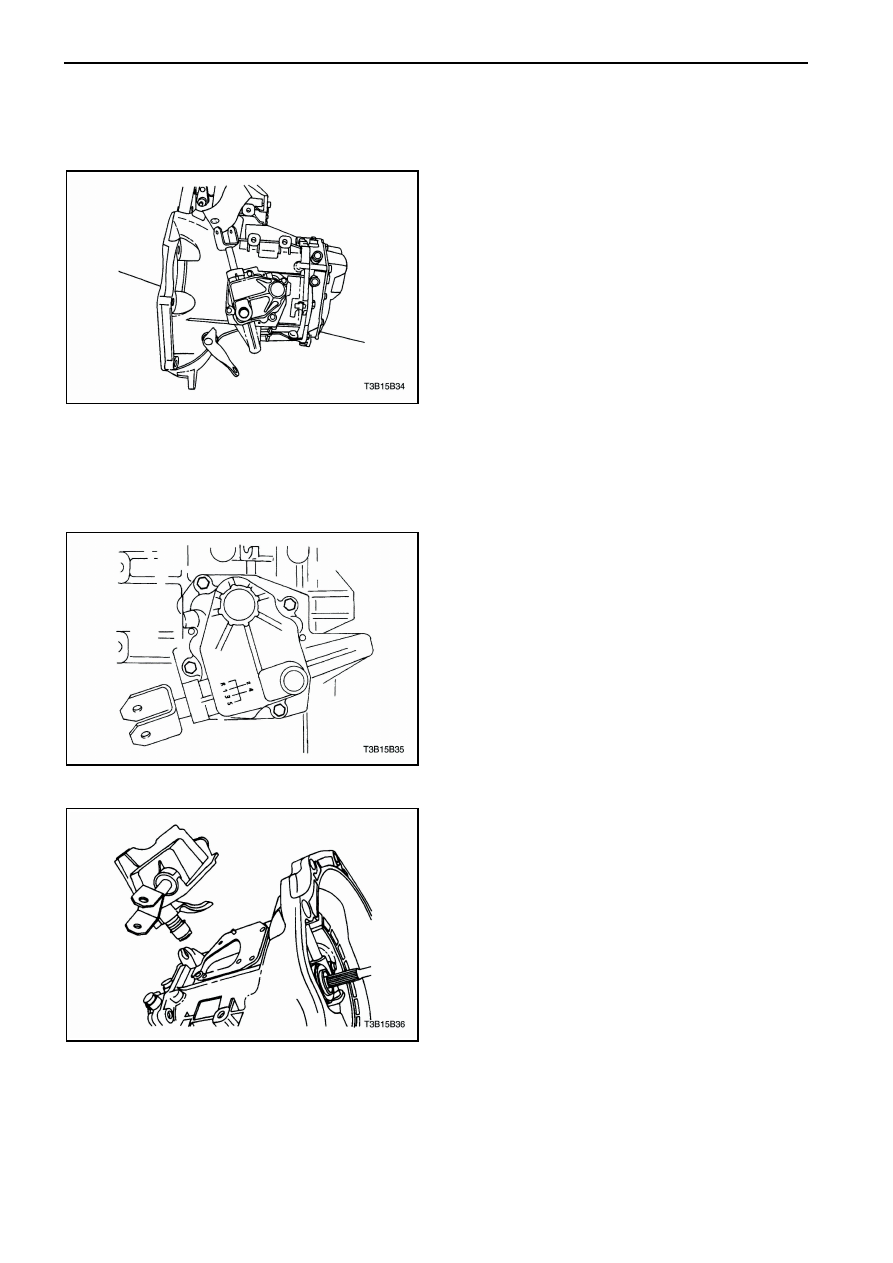

2.  Открутите пробку на крышке.

3.  Открутите

болты

с

крышки

рычага

переключения передач.



















4.  Снимите

крышку

рычага

переключения

передач.





ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 27

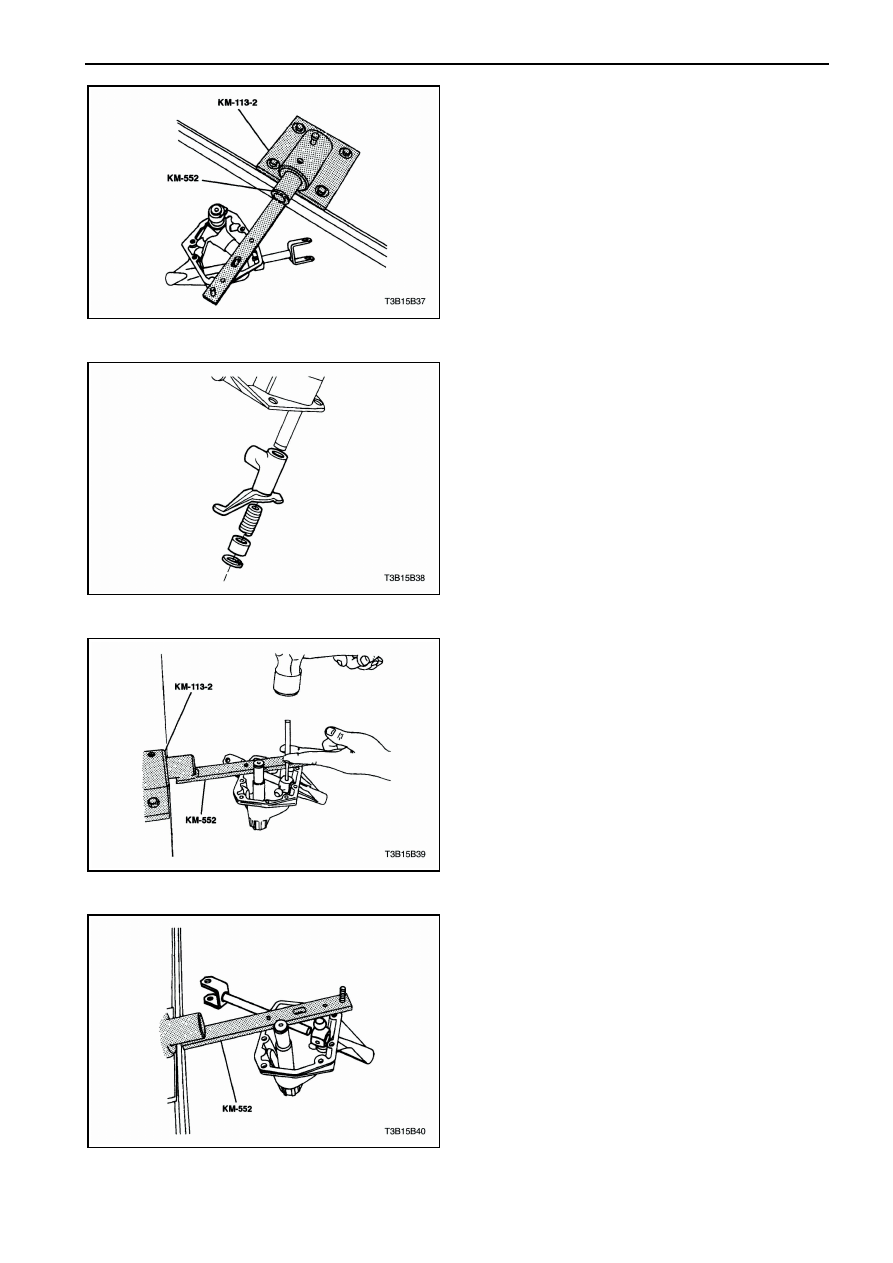

5.  Закрепите  крышку  рычага  переключения

передач к приспособлению КМ-552.

6.  Расположите  приспособление  КМ-552  внутрь

основы КМ-113-2.













7.  Снимите  стопорное  кольцо,  втулку,  пружину  и

промежуточный вал.















8.  Снимите палец рычага переключения передач.















9.  Снимите тягу переключения и рычажок пальца

переключения.
