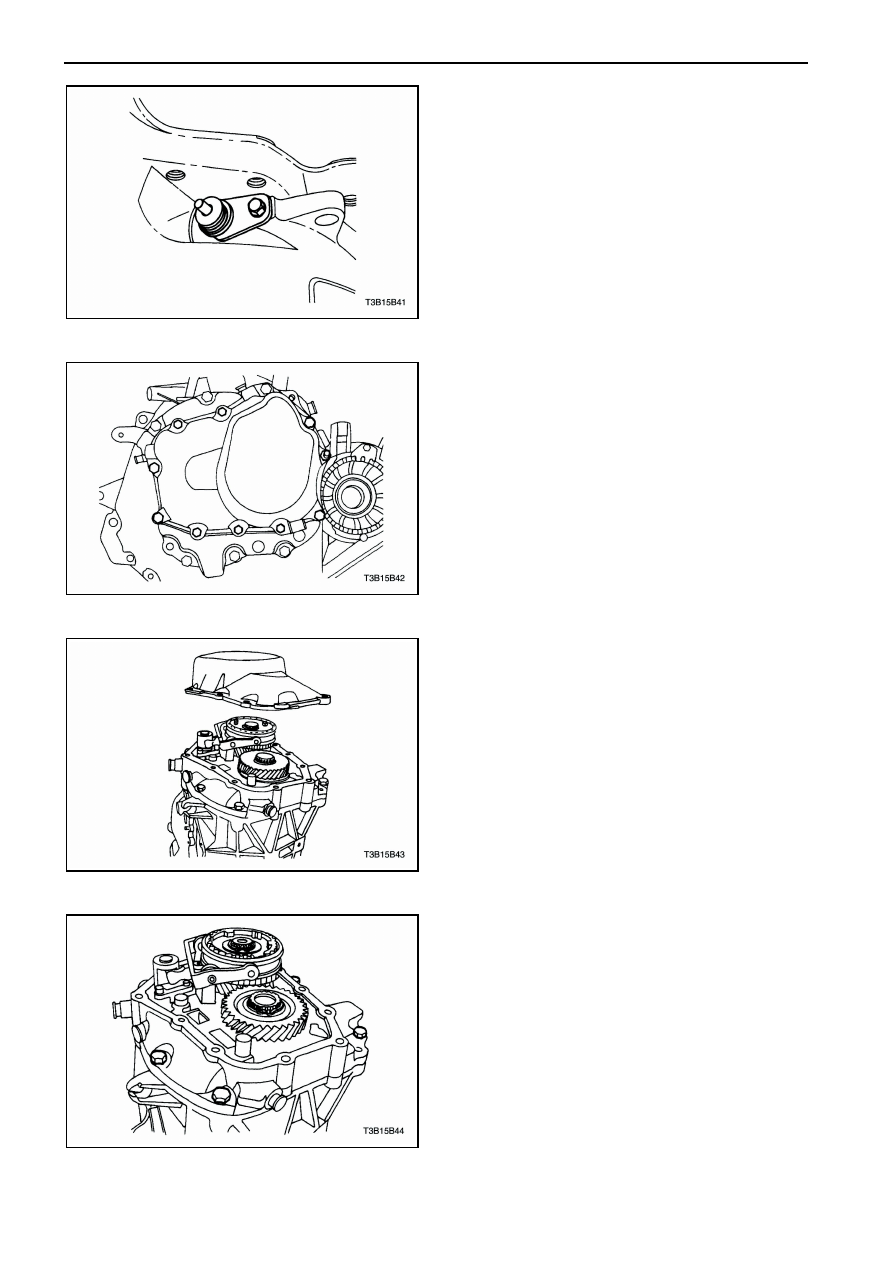

5В – 28  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

10.  Открутите болт и  снимите  ведомую  шестерню

спидометра с картера КП.















11.  Открутите болты крышки КП.















12.  Снимите крышку КП.















13.  Переключите КП на вторую передачу.
14.  Открутите болты корпуса подшипников.

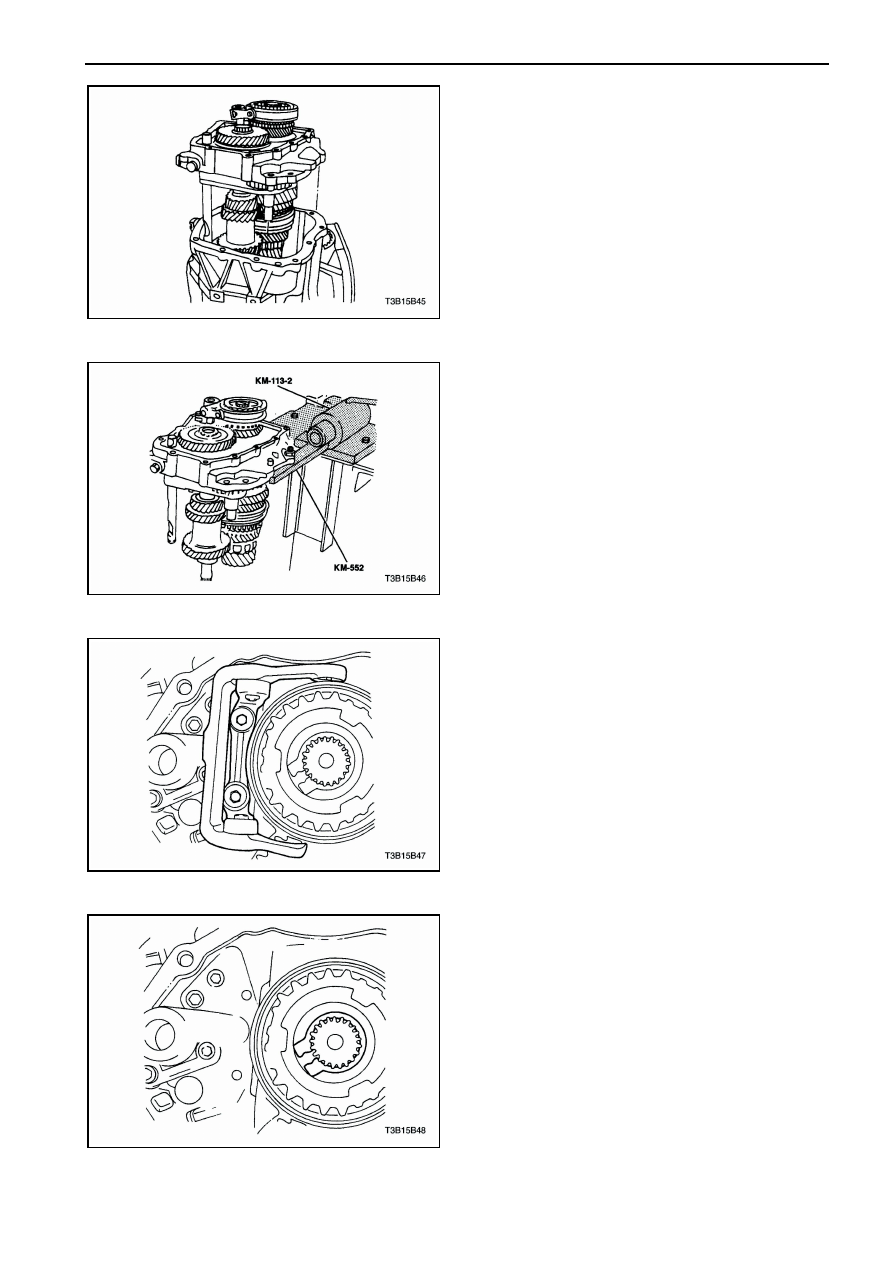

ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 29

15.  Снимите  корпус  подшипников  с  картера,  с

прикрепленными валами.















16.  Переключите КП на заднюю передачу.
17.  Закрепите

корпус

подшипников

к

приспособлению

КМ-552

и

установите

приспособление КМ-552 к основе КМ-113-2.













18.  Открутите

болты

и

снимите

вилку

переключения  пятой  передачи  с  корпуса
подшипников.














19.  Снимите  стопорное  кольцо  промежуточного

вала с ведомой шестерни спидометра в сборе.

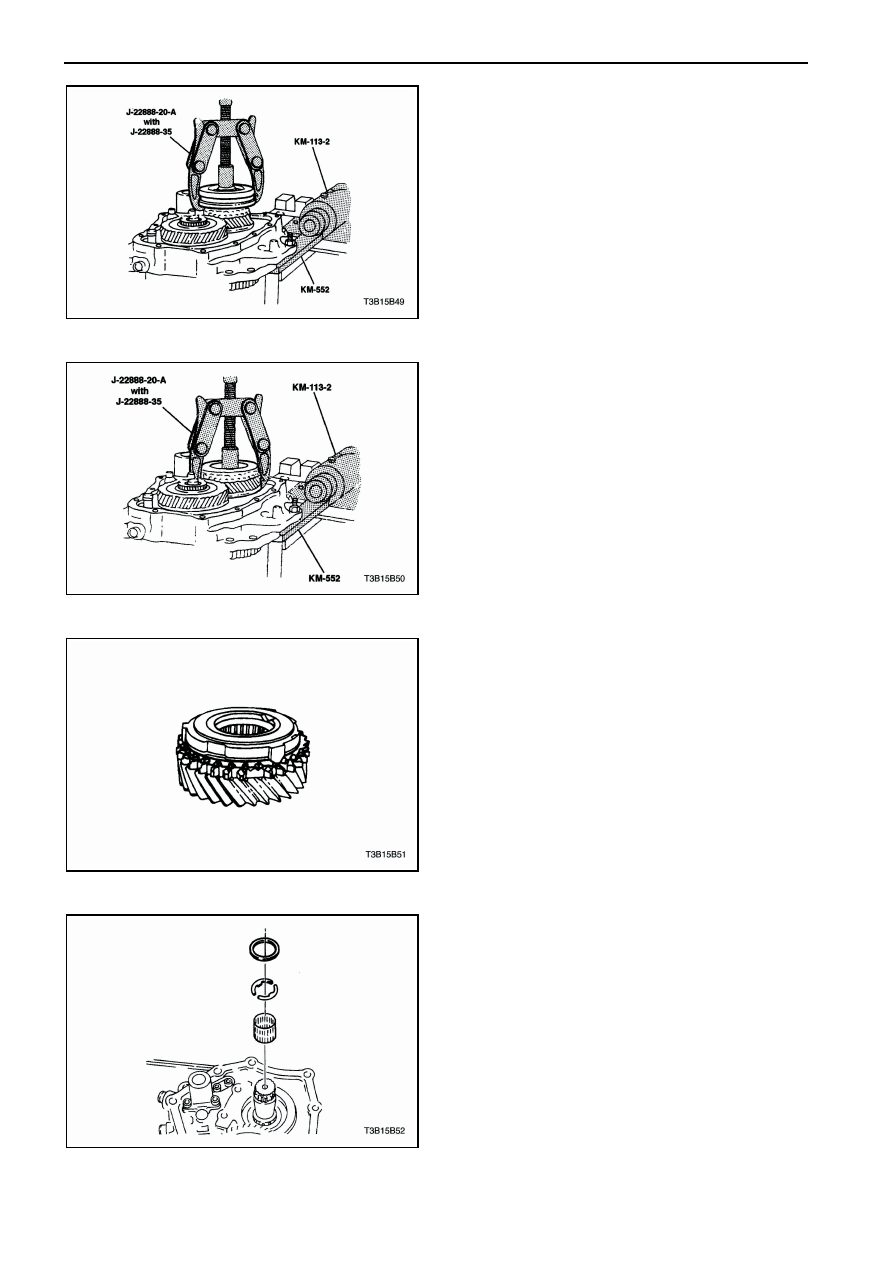

5В – 30  ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ

20.  Снимите

втулку

муфту

синхронизатора

ведомой

шестерни

пятой

передачи

и

синхронизатор (synchronizer gear) используя
съемник  подшипника J-22888-20-А  с  лапками
съемника J-22888-35.












21.  Снимите  промежуточный  вал  с  ведомой

шестерней пятой передачи в сборе.















22.  Снимите медное кольцо синхронизатора.















23.  Снимите  игольчатый  подшипник,  стопорное

кольцо и упорные шайбы.

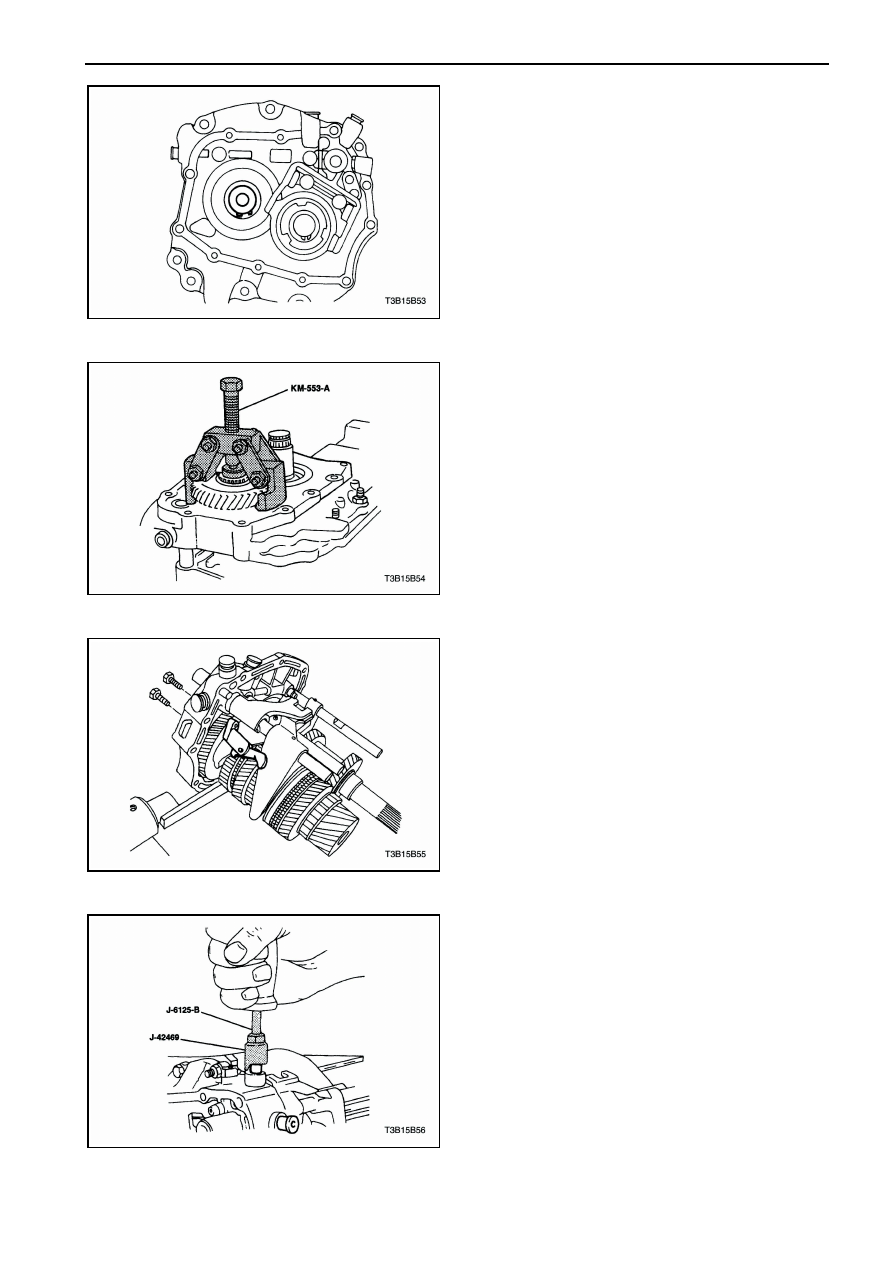

ПЯТИ  СТУПЕНЧАТАЯ  МЕХАНИЧЕСКАЯ  КОРОБКА  ПЕРЕДАЧ    5В – 31

24.  Снимите  упорное  кольцо  ведущей  шестерни

пятой передачи.















25.  Снимите  ведущую  шестерню  пятой  передачи,

используя съемник КМ-553-А.















26.  Открутите болты и снимите соединитель пятой

передачи  с  корпуса  подшипников,  используя
предохранитель.














27.  Снимите  пробки  тяг  переключения  четвертой

передачи,

используя

съемник

тяги

переключения J-42469 и  скользящий  молоток
J-6125-В.
