АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 203

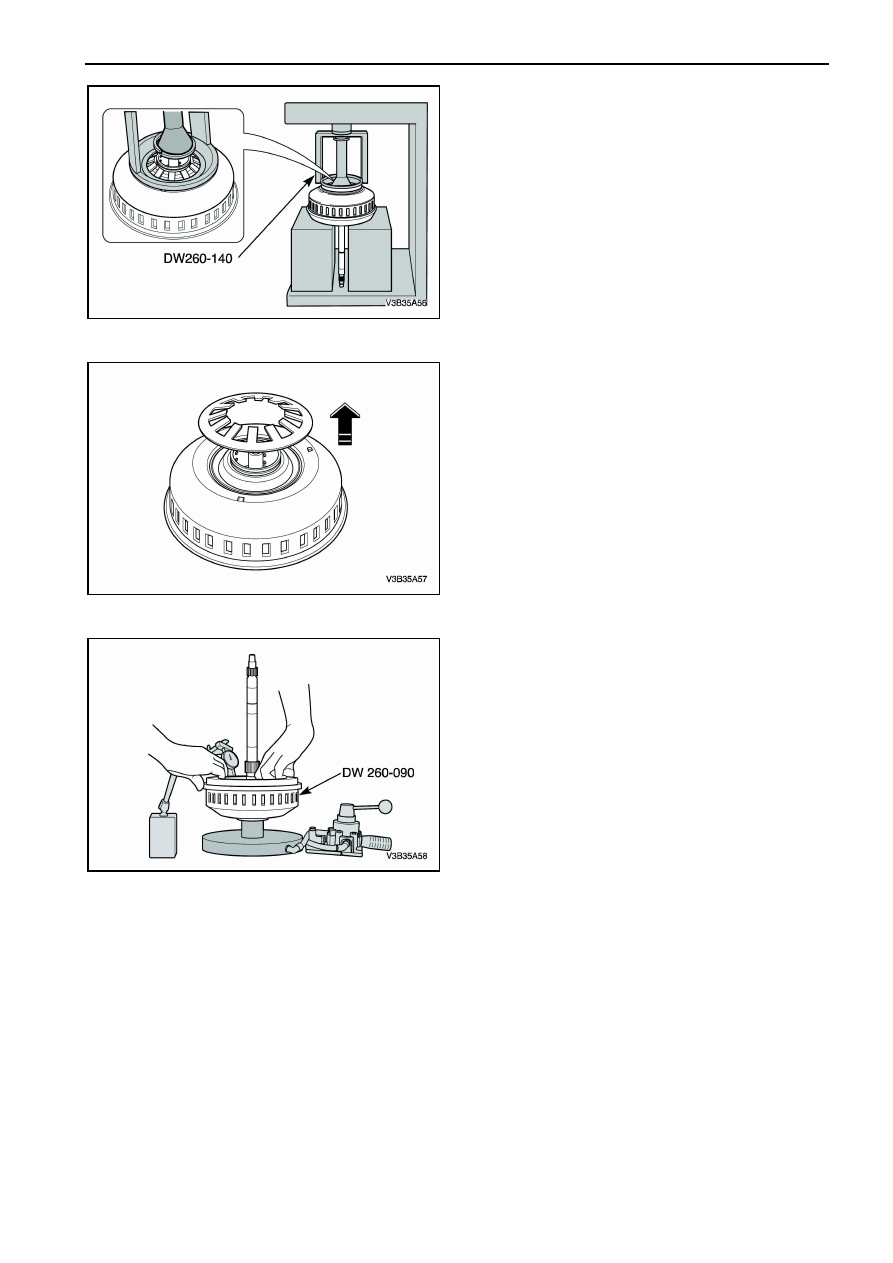

17.  Надавите  вниз  пружинную  чашку  (фрикциона

В)

приспособлением

для

сдавливания

пружинной чашки.

18.  Снимите стопорное кольцо.












19.  Снимите пружинную чашку.
20.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.

Примечание для регулировки
До  сборки  фрикционов  В/Е,  установки  дисков
(фрикционов  В/Е),  следуйте  нижеследующей
процедуре измерения.










ПРОЦЕДУРА ИЗМЕРЕНИЯ
ФРИКЦИОНА В/Е

Необходимые инструменты
DW260-090  Приспособление  для  измерения
фрикционов  В/Е  (люфт  стопорного  кольца,
пространство для установки)


Определение

люфта

стопорного

кольца

1.  Положите  датчик  индикатора  с  круговой

шкалой  на  регулировочное  кольцо  фрикциона
В.

2.  Подайте  сжатый  воздух  в  фрикцион  В  через

клапана управления.

3.  Установите индикатор на нуль.
4.  Создайте  давление  на  фрикционе  Е  через

контрольный  клапан  и  запишите  величину
измерения.

5.  Повторите  измерение  дважды  с  вращением

комплекта дисков на 120

0

.

6.  Величины  измерения  М1,  М2,  М3. (Средняя

величина измерения - S)

•

  ВЫЧИСЛЕНИЕ

S = (M1 + M2 + M3) / 3

•

  ПРИМЕР

- M1 = 0.27 мм. M2 = 0.23 мм, M3 = 0.25 мм
- S = 0.25 мм.



5А1 – 204  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

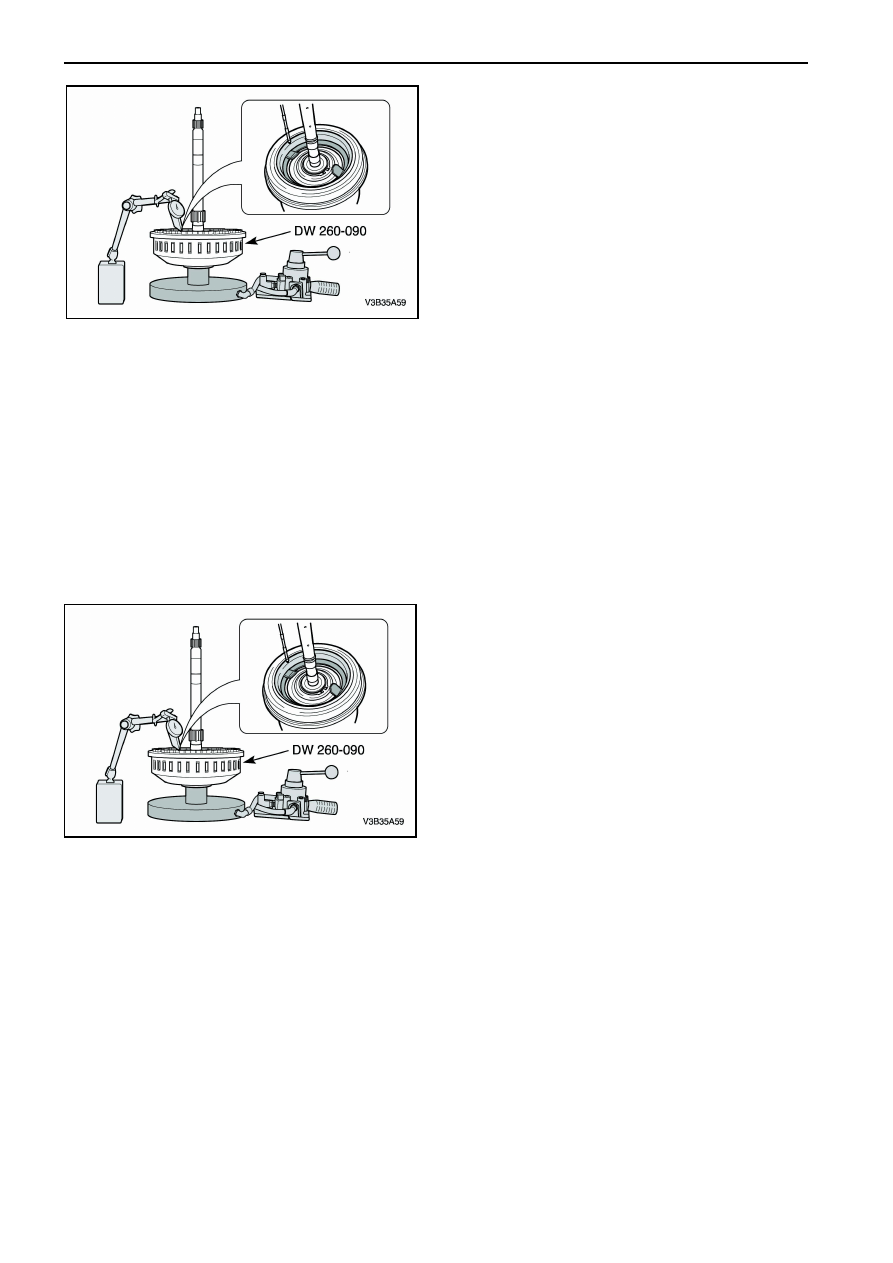

Необходимые инструменты
DW260-090  Фрикцион  В/Е  (люфт  стопорного
кольца, пространство для установки)

Измерение

пространства

для

установки фрикциона В (ЕВ)

1.  Положите  датчик  индикатора  с  круговой

шкалой  на  регулировочное  кольцо  фрикциона
В.

2.  Подайте  сжатый  воздух  в  фрикцион  В  через

клапана управления.

3.  Установите индикатор на нуль.
4.  Поднимите  руками  кольцо  В  до  тех  пор,  пока

оно  не  коснется  чашки  и  запишите  величину
измерения.

5.  Повторите  измерение  дважды  с  вращением

комплекта дисков на 120

0

.

6.  Величины  измерения M4, M5, M6. (Средняя

величина измерения - MB)

•

  Минимальное  пространство  для  установки

EB

равен

высоте

кольца RB

(установленная  величина : 11.99  мм)  плюс
измеренная величина MB.

•

  ВЫЧИСЛЕНИЕ

MB = (M4 + M5 + M6) / 3
EB = RB + MB

•

  ПРИМЕР

M4 = 2.36 мм; М5 = 2.40 мм; М6 = 2.38 мм

Таким образом, MB = (2.36+2.40+2.38)/3=2.38 мм

EB = 11.99 + 2.38 = 14.37 мм



Необходимые инструменты
DW260-090  Фрикцион  В/Е  (люфт  стопорного
кольца, пространство для установки)

Измерение

пространства

для

установки фрикциона Е (ЕЕ)

1.  Положите  датчик  индикатора  с  круговой

шкалой  на  регулировочное  кольцо  фрикциона
Е.

2.  Установите индикатор на нуль.
3.  Подайте сжатый воздух в фрикцион Е



через клапана управления.

4.  Поднимите  руками  кольцо  В  до  тех  пор,  пока

оно  не  коснется  чашки  и  запишите  величину
измерения.

5.  Запишите величину измерения.
6.  Повторите  измерение  дважды  с  вращением

комплекта дисков на 120

0

.

7.  Величины  измерения M7, M8, M9. (Средняя

величина измерения - MЕ)

•

  Минимальное  пространство  для  установки

BЕ

равен

высоте

кольца

RЕ

(установленная  величина : 20.98 мм)  плюс
измеренная  величина  MЕ – минус  люфт
стопорного кольца S.

•

  ВЫЧИСЛЕНИЕ

MЕ = (M7 + M8 + M9) / 3
EЕ = RЕ + MЕ - S

•

  ПРИМЕР

M7 = 2.6 мм; М8 = 2.55 мм; М9 = 2.54 мм
Таким образом, MЕ = (2.6 + 2.55 + 2.54) / 3=
 = 2.56 мм
EЕ = 20.98 + 2.56 – 0.25 = 23.29 мм



АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 205

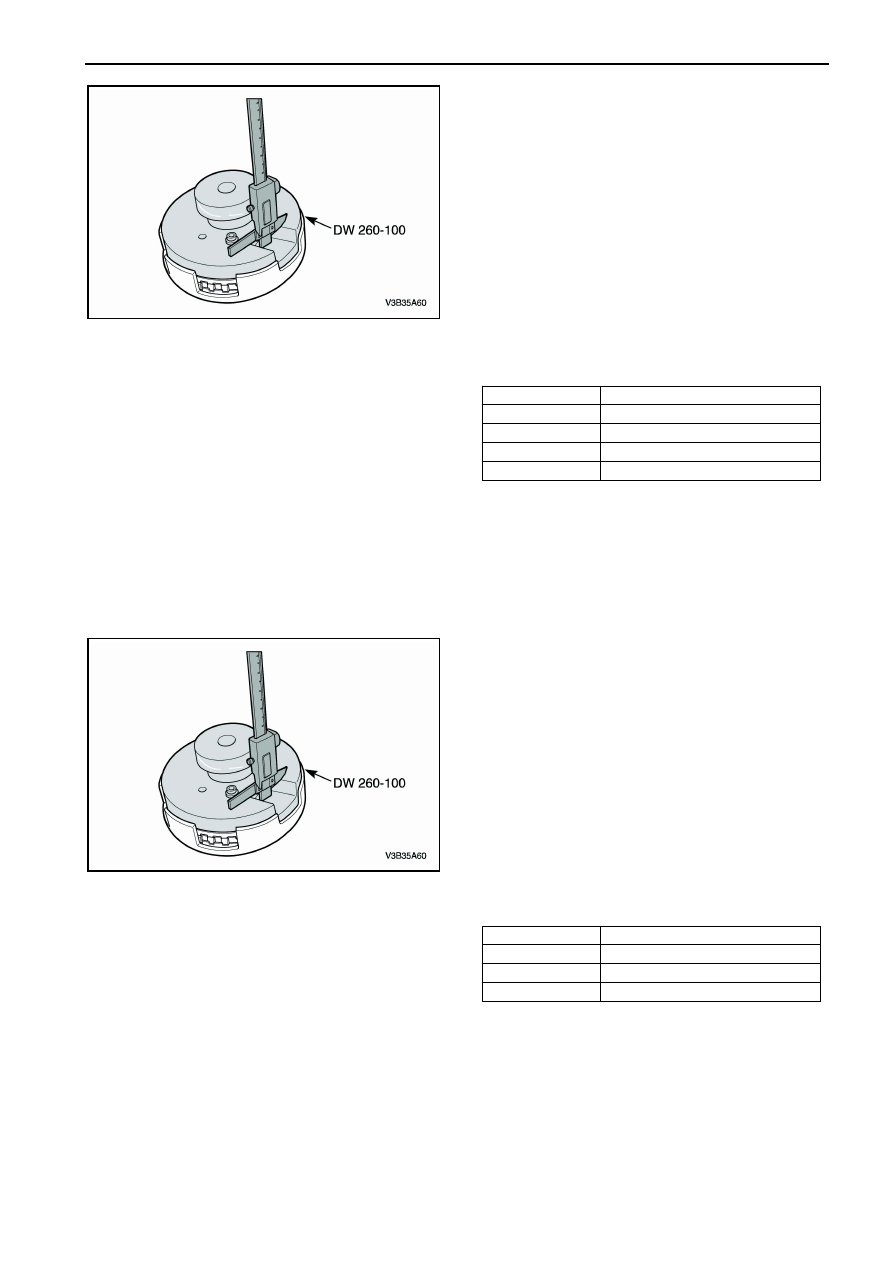

Необходимые инструменты
DW260-100  Приспособление  для  измерения
толщины дисков тормозков В/Е

Определение  регулировки  дисков  В
(PB)

1.  Используя измеритель толщины, определите

толщину МЕ комплекта  дисков  фрикциона B
(без

регулировки

дисков,

которые

расположены

во

второй

наивысшей

пластине).

2.  Вычислите размер PB(PB = EB – MB)

ЕВ = пространство для установки
МВ = толщина комплекта дисков.

•

  ПРИМЕР

ЕВ = 14.37 мм; МВ = 11.3 мм; PВ = 3.07 мм

3.  Найдите

толщину

комплекта

дисков.

Смотрите нижеследующую таблицу.

PB

Толщина комплекта дисков

2.83

∼

 3.39 мм

1.8 мм

3.40

∼

 3.68 мм

2.1 мм

3.69

∼

 4.08 мм

2.5 мм

4.09

∼

 4.54 мм

3.0 мм

Когда PB равен 3.08 мм,  толщина  комплекта
дисков будет равен 1.8 мм.
4.  Замените комплект дисков фрикциона В (1.8

мм)








Необходимые инструменты
DW260-100  Приспособление  для  измерения
толщины дисков тормозков В/Е

Определение  регулировки  дисков  Е
(PЕ)

1.  Используя измеритель толщины, определите

толщину  МЕ  комплекта  дисков  фрикциона  Е
(без

регулировки

дисков,

которые

расположены в нижней пластине).

2.  Вычислите размер PЕ(PЕ = EЕ – MЕ)

ЕЕ = пространство для установки
МВ = толщина комплекта дисков.

•

  ПРИМЕР

ЕЕ = 23.29 мм; МЕ = 16.70 мм; PЕ = 6.59 мм

3.  Найдите

толщину

комплекта

дисков.

Смотрите нижеследующую таблицу.

PЕ

Толщина комплекта дисков

5.41

∼

 6.00 мм

3.9 мм

6.01

∼

 6.48 мм

4.4 мм

6.49

∼

 6.98 мм

5.0 мм

Когда  PЕ  равен 6.50 мм,  толщина  комплекта
дисков будет равен 5.0 мм.
4.  Замените комплект  дисков фрикциона В (5.0

мм)



5А1 – 206  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

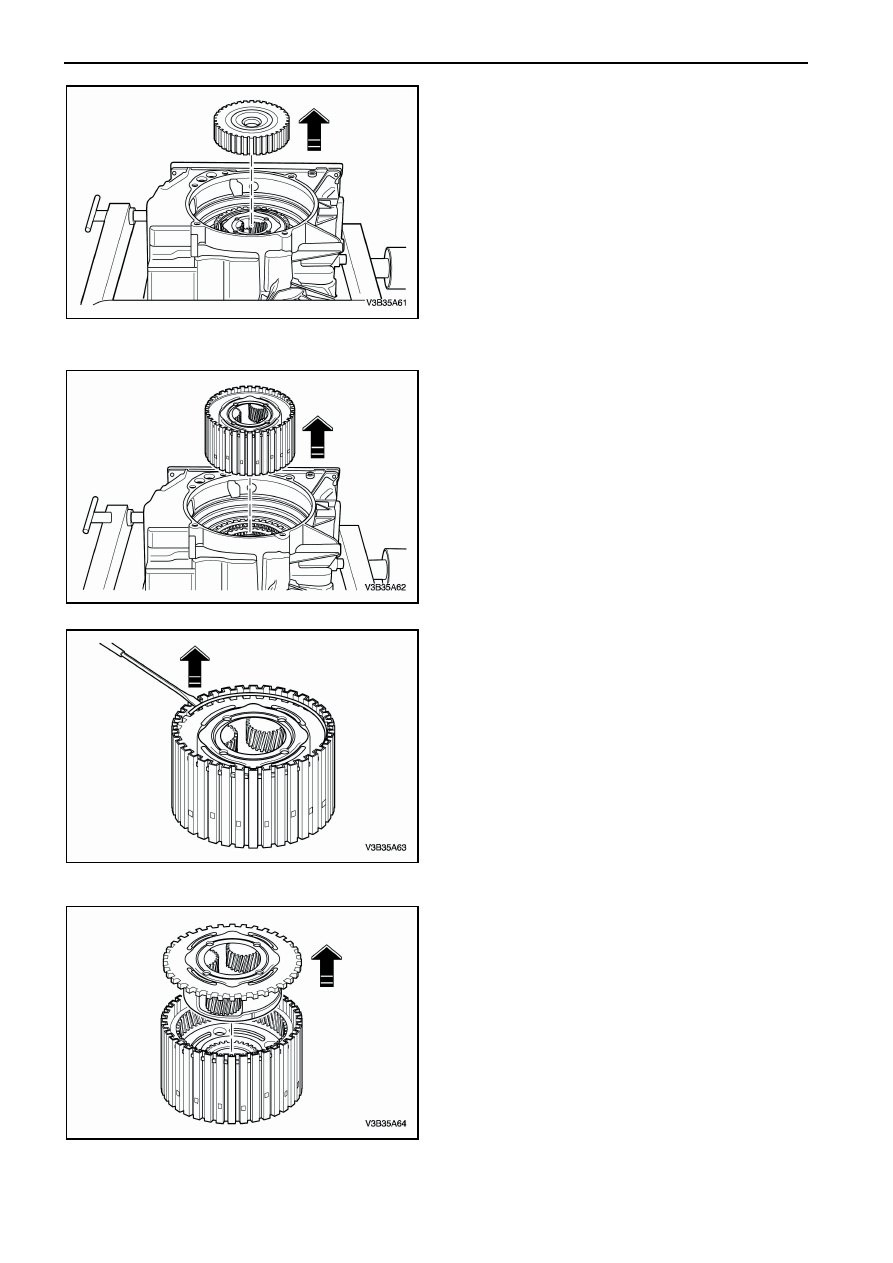

ПЛАНЕТАРНЫЙ МЕХАНИЗМ



Процедура разборки и сборки

1.  Снимите

фрикционы

В/Е.

Смотрите

"Фрикционы В/Е" в этом разделе.

2.  Снимите заднюю солнечную шестерню.










3.  Снимите планетарный механизм в сборе.














4.  Снимите  стопорное  кольцо  с  передней

шестерни внутреннего зацепления.















5.  Вытяните задний планетарный механизм.
