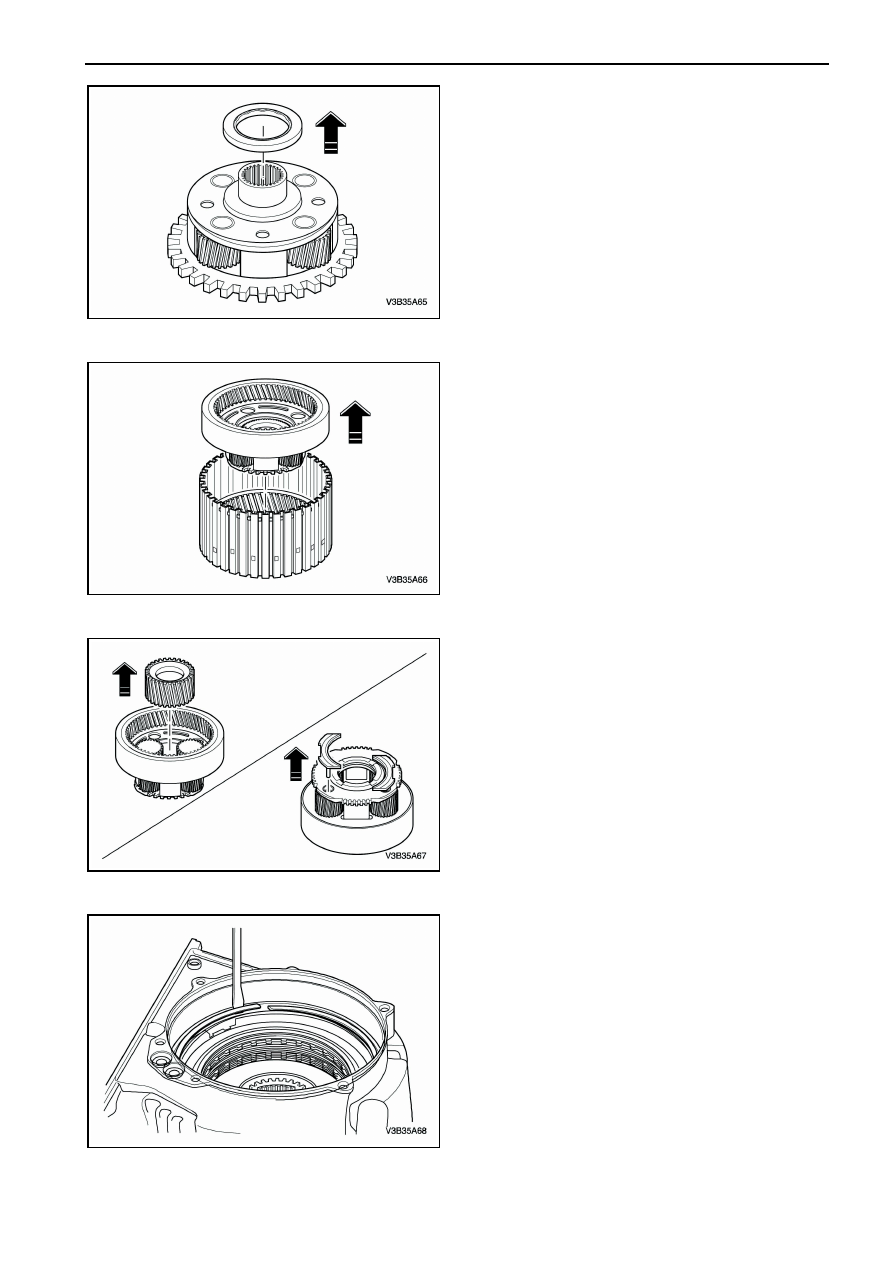

6.  Снимите осевой игольчатый подшипник.















7.  Вытащите  передний  планетарный  механизм  с

задней  шестерней  внутреннего  зацепления,
передней

солнечной

шестерней

и

маслоотражателем.













8.  Вытяните  маслоотражатель  и  переднюю

солнечную

шестерню

с

планетарного

механизма.

9.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.













ТОРМОЗКИ C/D

Необходимые инструменты
DW260-160  Инструмент  для  снятия / установки
стопорного кольца тормозка C/D.


Процедура разборки и сборки

1.  Снимите

стопорное

кольцо

с

картера

автоматической коробки передач (АКП).



5А1 – 208  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

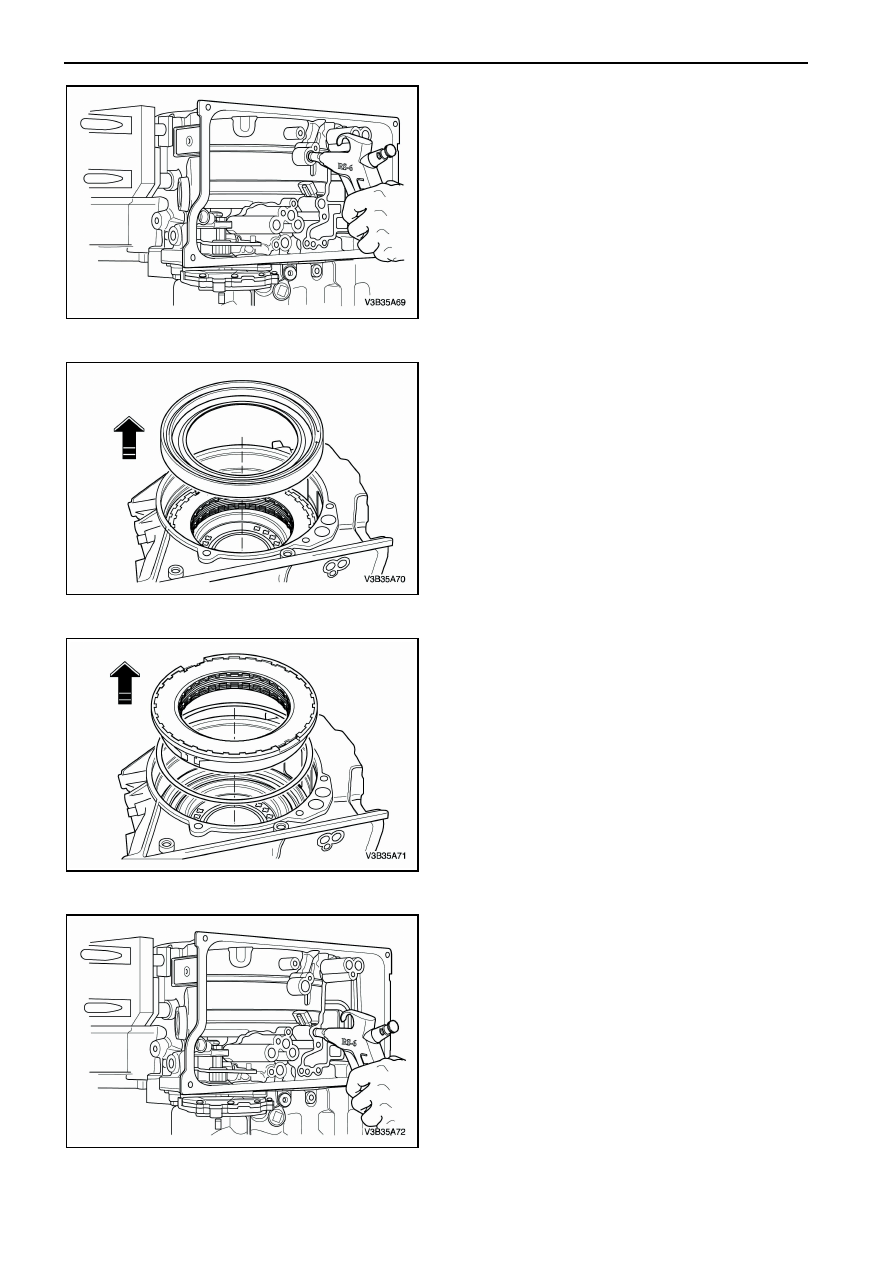

2.  Отделите  цилиндр  с  поршнем  С,  применив

сжатый воздух к отверстию.















3.  Снимите цилиндр с поршнем С.















4.  Снимите  держатель  дисков C/D и  пружинный

диск с картера АКП.















5.  Отделите  цилиндр  с  поршнем,  применив

сжатый воздух в отверстие.





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 209

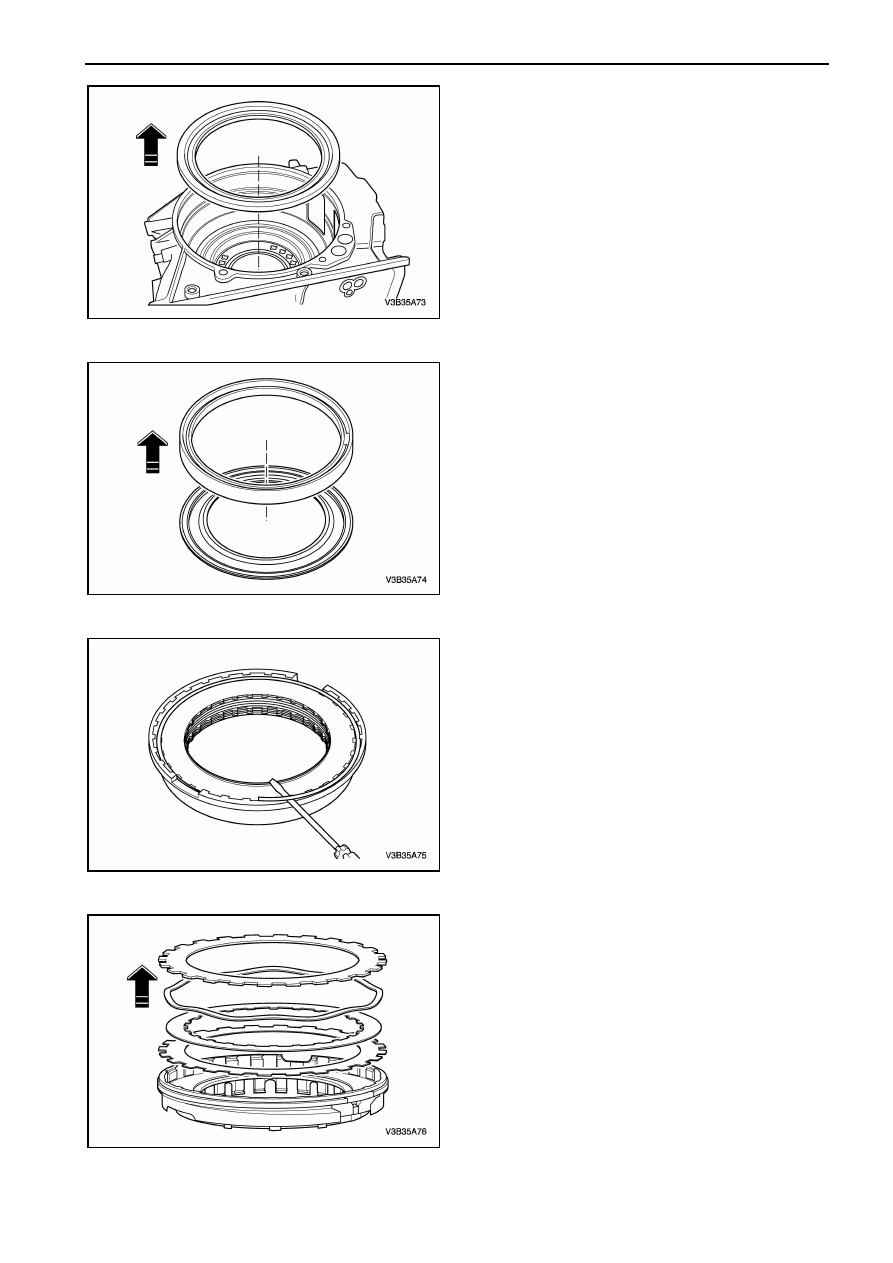

6.  Снимите цилиндр с поршнем С.















7.  Отделите поршень С от цилиндра С.















8.  Снимите стопорное кольцо с тормозка С.















9.  Снимите комплект дисков С.
Примечание для установки

•

  АКП  имеет  два  диска  с  покрытием  и  один

стальной  диск.  Диски  с  покрытием  должны
быть  установлены  таким  образом,  чтобы
сторона  с  покрытием  была  направлена  к
стальному диску.

•

  Введите сухарики внутрь соответствующих

канавок.



5А1 – 210  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

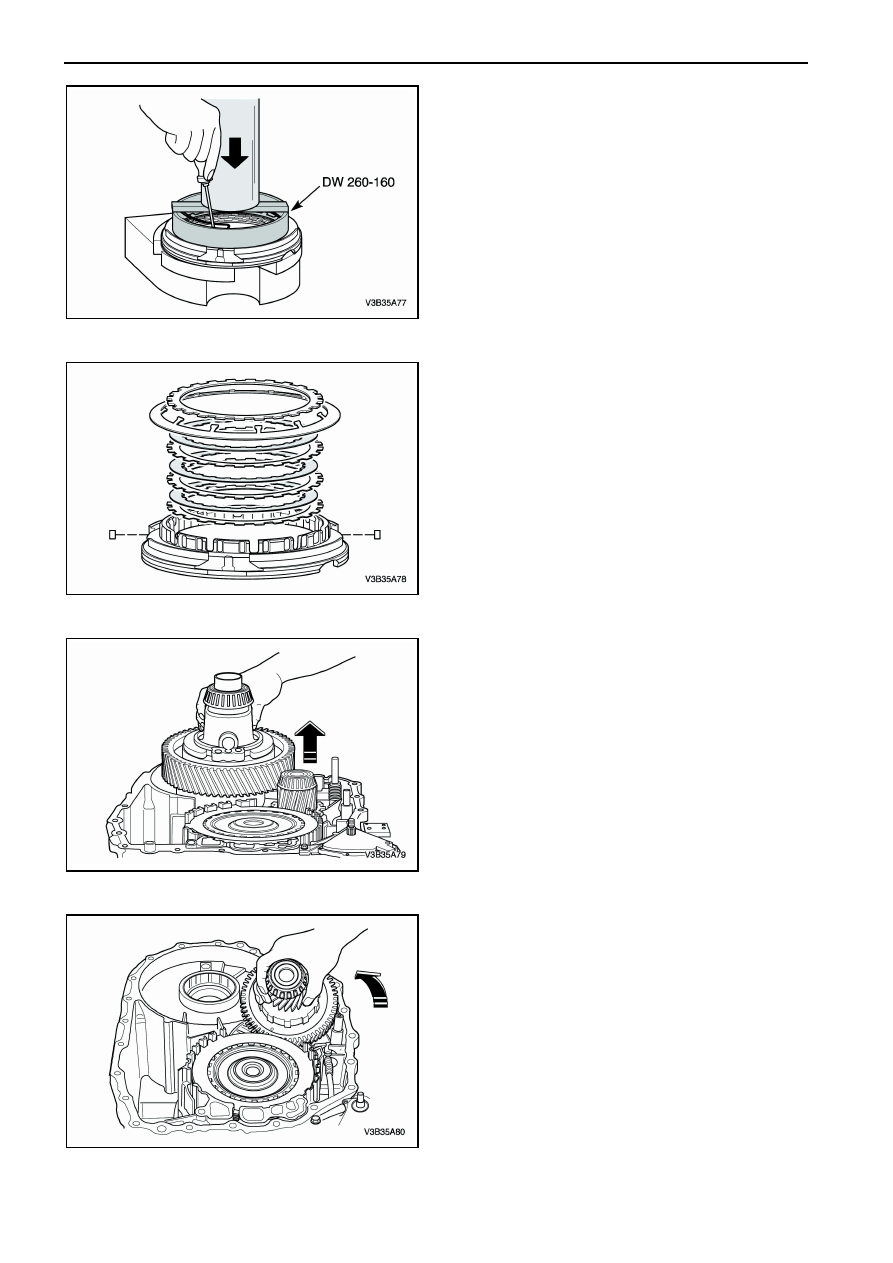

10.  Вращайте держатель дисков C/D на 180

0

.

11.  Используя  кронштейн (assembly bracket),

надавите  на  пружинную  чашку  и  снимите
стопорное кольцо.













12.  Снимите комплект дисков D.
13.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.















ДИФФЕРЕНЦИАЛ



Процедура разборки и сборки

1.  Снимите

корпус

гидротрансформатора.

Смотрите  "Гидротрансформатор"  в  этом
разделе.

2.  Поднимите дифференциал.
3.  Процедура  установки  должна  быть выполнена

в обратной последовательности снятию.

Примечание для установки

•

  Не

разбирайте

дифференциал

во

избежание неправильного действия.





ВЕДУЩАЯ ШЕСТЕРНЯ ГЛАВНОЙ
ПЕРЕДАЧИ



Процедура разборки и сборки

1.  Снимите

дифференциал.

Смотрите

"Дифференциал" в этом разделе.

2.  Наклоните  и  снимите  ведущую  шестерню

главной  передачи  (выполненный  с  валом
воедино).

3.  Процедура  установки  должна  быть выполнена

в обратной последовательности снятию.

Примечание для снятия

•

  Не

разбирайте

дифференциал

во

избежание неправильного действия.
