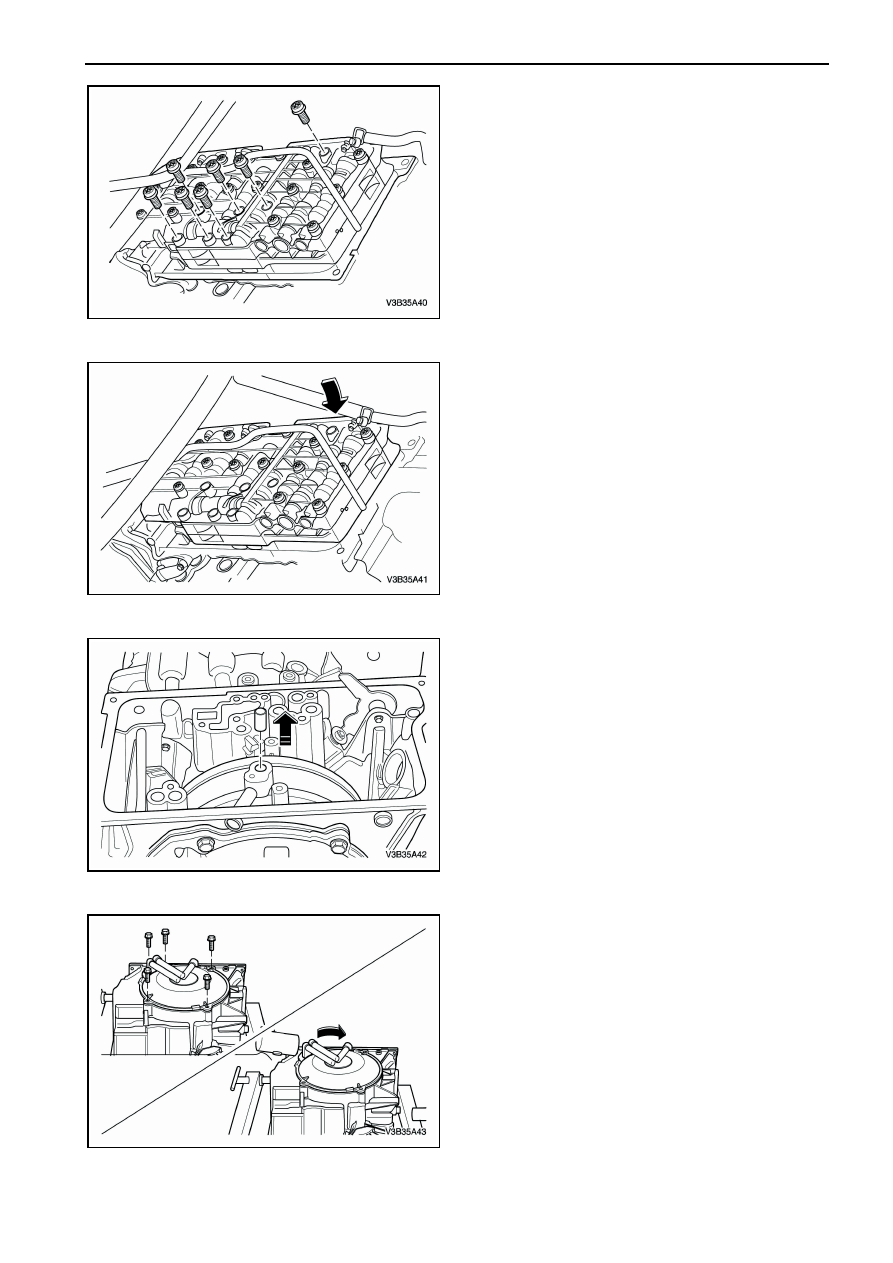

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 199

3.  Открутите  болты  крепления  корпуса  клапанов

и  болт  датчика  входной  скорости  на  корпусе
клапанов.

4.  Снимите  фиксатор  снятия  датчика  входной

скорости.

Примечание для установки
Затяните болты крепления моментом 8 Нм.









5.  Наклоните корпус клапанов.
6.  Открутите  винт  крепления  датчика  выходной

скорости под корпусом клапанов в сборе.

7.  Поднимите  трос  от  стяжного  зажима  и

вытяните датчик выходной скорости.

8.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.

Примечание для установки
Затяните винт моментом 6 Нм.








ЗАДНЯЯ КРЫШКА



Процедура разборки и сборки

1.  Снимите  корпус  клапанов  в  сборе.  Смотрите

"Корпус клапанов в сборе" в этом разделе.

2.  Вытяните  уплотняющую  втулку (тормозок  С)  с

кончиками пальцев.

3.  Переверните АКП на 90

0

.









4.  Открутите болты крепления задней крышки.
5.  Толкните

заднюю

крышку

надлежащим

образом.

6.  Снимите заднюю крышку.
7.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.

Примечание для установки
Затяните  болты  крепления  задней  крышки
моментом 23 Нм.

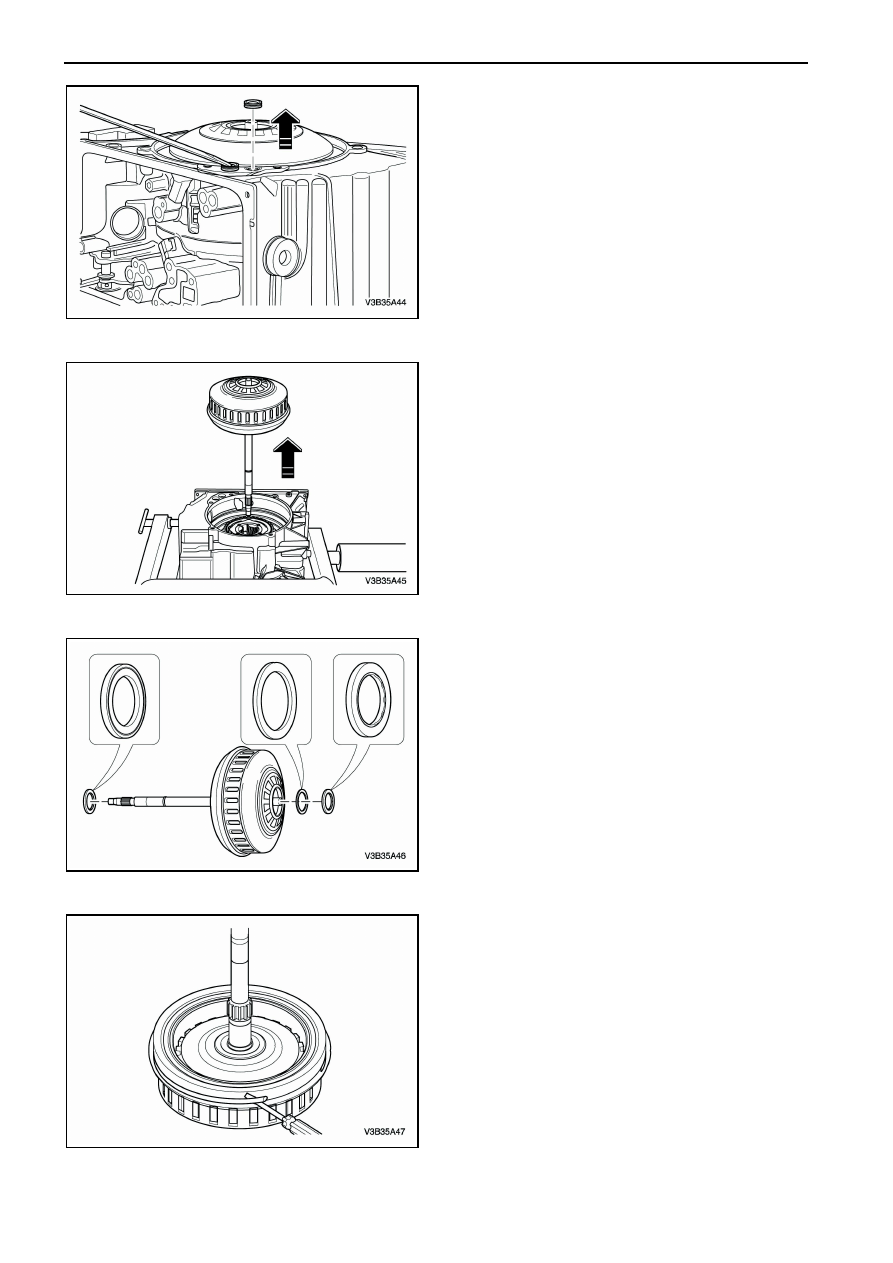

5А1 – 200  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

ФРИКЦИОН B/E

Необходимые инструменты
DW260-140  Инструмент  для  снятия / установки
стопорного кольца фрикциона B
DW260-140  Инструмент  для  снятия / установки
стопорного кольца фрикциона B


Процедура разборки и сборки

1.  Снимите  заднюю  крышку.  Смотрите  "Снятие

задней крышки" в этом разделе.

2.  Снимите

два

уплотнительных

кольца

(фрикционов B/E).





3.  Вытяните ведущий вал с фрикционами В/Е.















4.  Снимите  игольчатый  подшипник  и  упорную

шайбу.

5.  Снимите регулировочную шайбу.













6.  Вытяните стопорное пружинное кольцо.

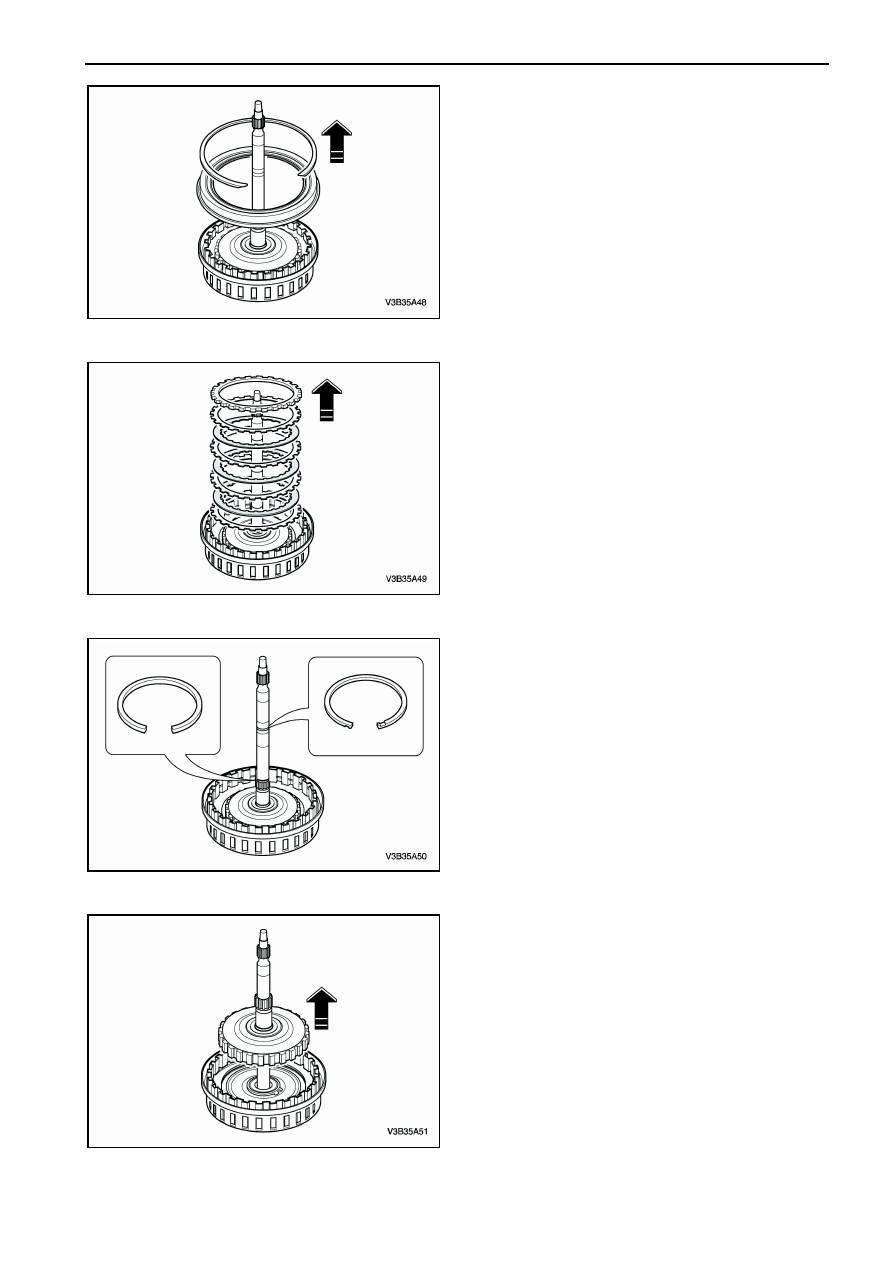

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 201

7.  Вытащите поршень В.















8.  Снимите комплект дисков В.















9.  Вытащите поршневые кольца.
Примечание для снятия

•

  Снимите

кольцо

с

прямоугольным

сечением  с  ведущего  вала  и  стопорное
кольцо.












10.  Снимите  держатель  внутреннего  диска  и

упорный игольчатый подшипник.

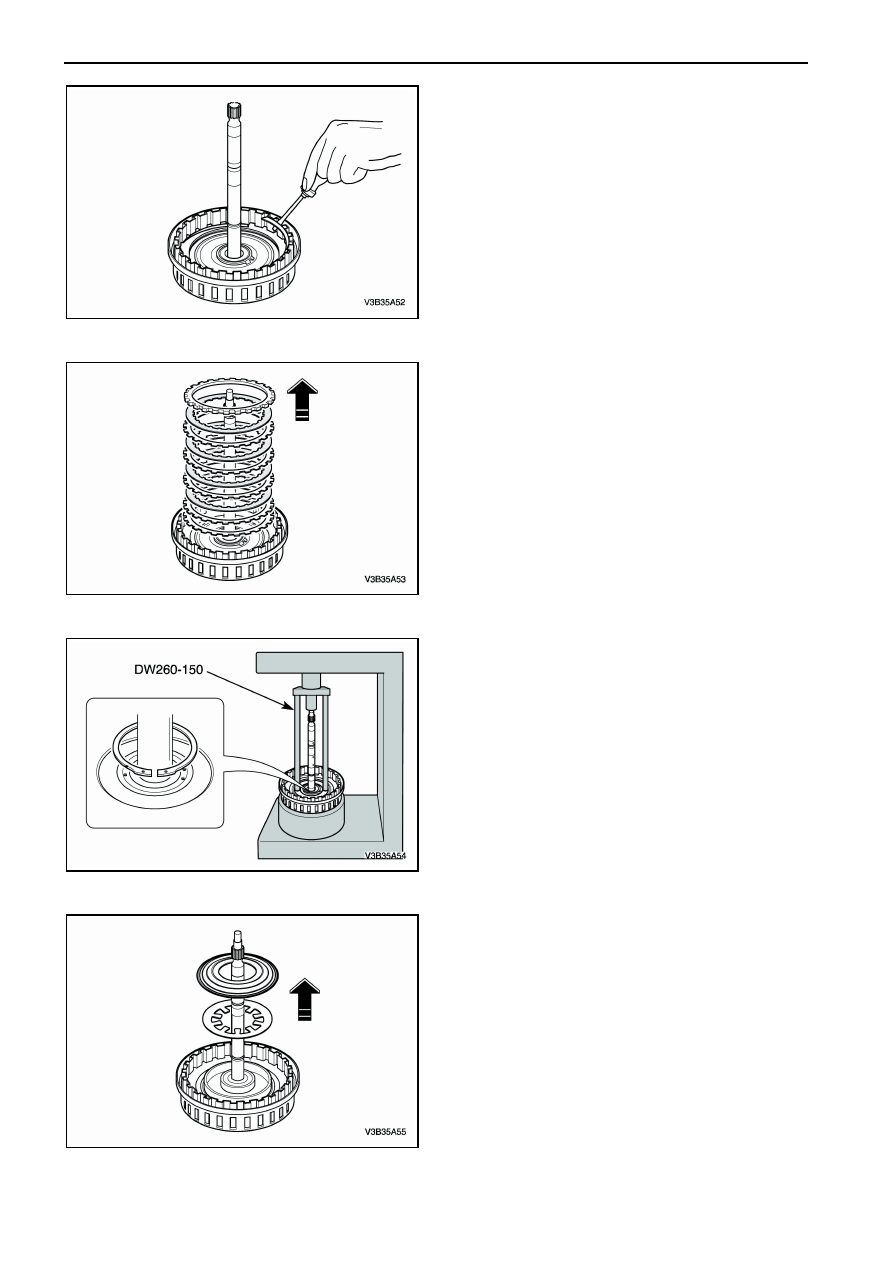

5А1 – 202  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

11.  Вытяните стопорное кольцо.















12.  Снимите комплект дисков Е.















13.  Надавите  вниз  пружинную  чашку  (фрикциона

Е)

приспособлением

для

сдавливания

пружинной чашки.

14.  Снимите стопорное кольцо.












15.  Снимите  маслоотражатель  и  пружинную

чашку.

16.  Вытяните

уплотнительное

кольцо

с

маслоотражателя.
