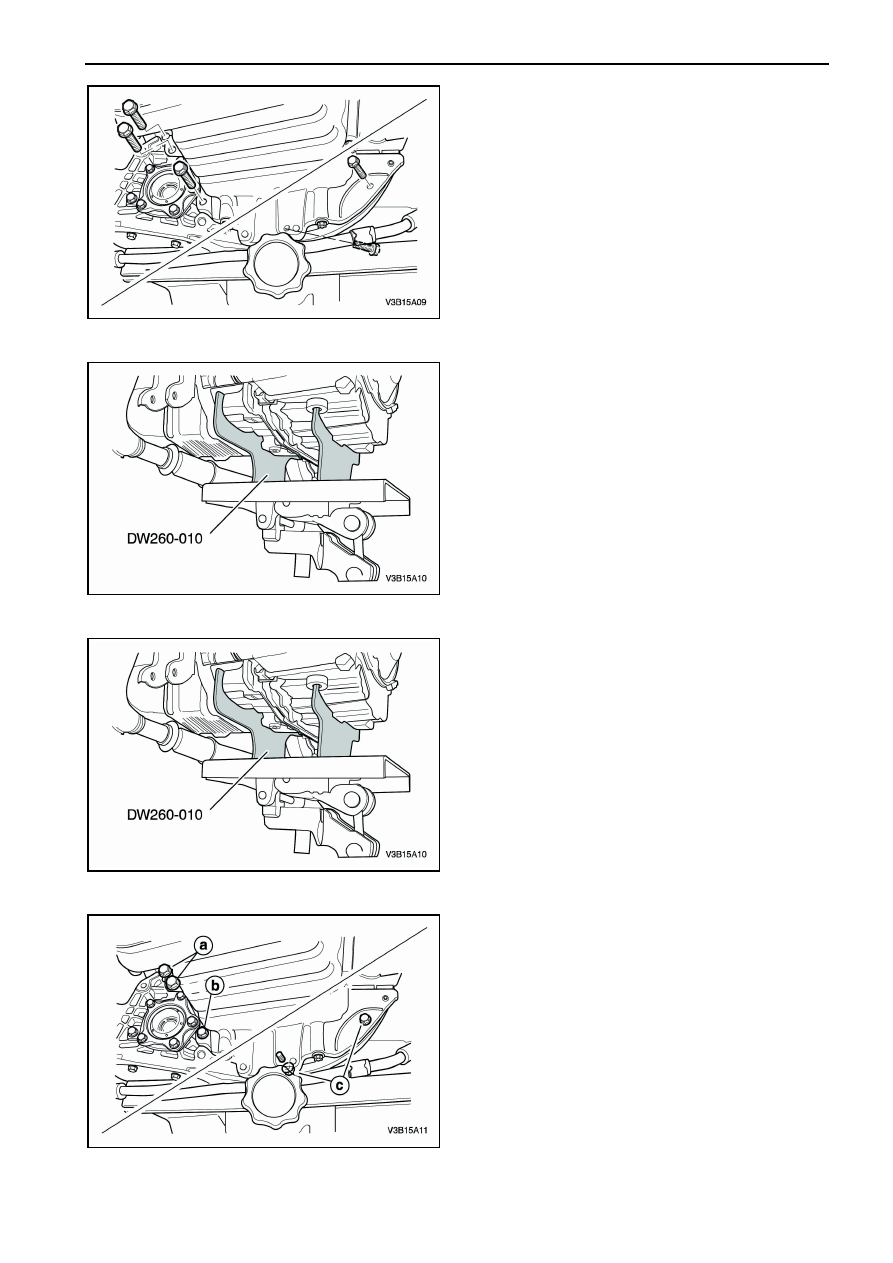

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 195

19.  Открутите нижние болты  крепления двигателя

к АКП.















20.  Снимите АКП в сборе.
















Процедура установки

1.  Установите АКП на автомобиль.
2.  Используя  приспособление  для  подпорки  АКП

DW260-010, подпорите АКП в сборе.













3.  Закрутите нижние болты  крепления  двигателя

к АКП.

Затяжка

Затяните нижние болты крепления двигателя к
АКП моментом 75 Нм.
Затяните  нижний  болт  крепления  двигателя  к
АКП моментом 21 Нм.
Затяните  нижний  болт  крепления  двигателя  к
АКП моментом 31 Нм.



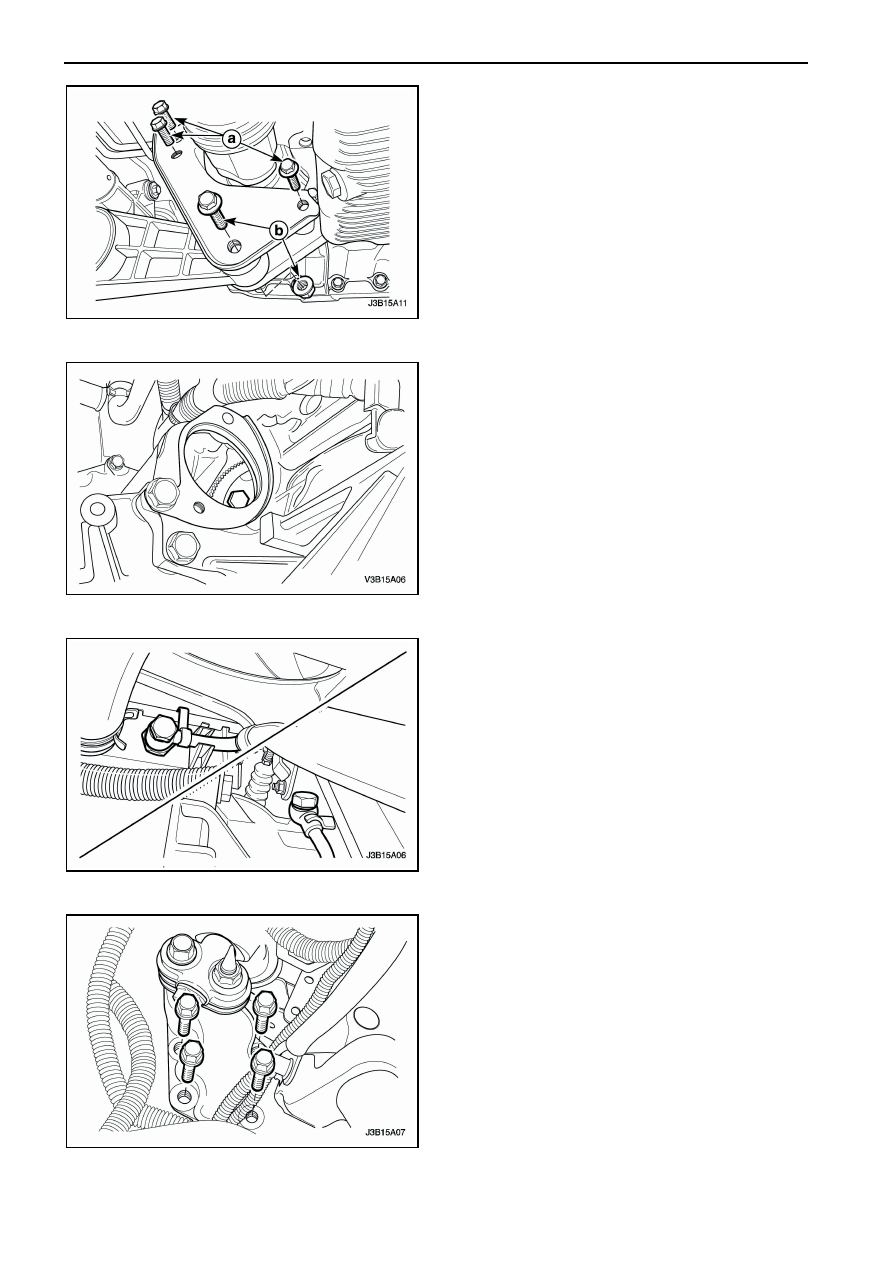

5А1 – 196  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

4.  Закрутите  задние  болты (a) кронштейна

крепления АКП.

Затяжка

Затяните  задние  болты (a) кронштейна
крепления АКП моментом 62 Нм.

5.  Закрутите болт и гайку (b) соединения демпинг

блока.

Затяжка

Затяните болт и гайку (b) соединения демпинг
блока моментом 68 Нм.







6.  Закрутите болты гидротрансформатора.
7.  Установите  стартер.  Смотрите  Раздел  1Е,

Электрическая часть двигателя.

8.  Установите  полуосевой  привод.  Смотрите

Раздел

3А,

Полуосевые

приводы

автоматической коробки передач.











9.  Установите  трубки  радиатора  охлаждения

трансмиссионного  масла  АКП.  Смотрите
"Трубки / шланги  радиатора  охлаждения
трансмиссионного масла" в этом разделе.

10.  Опустите автомобиль.











11.  Установите  левый  кронштейн  крепления  АКП.

Смотрите "Левый кронштейн крепления АКП" в
этом разделе.





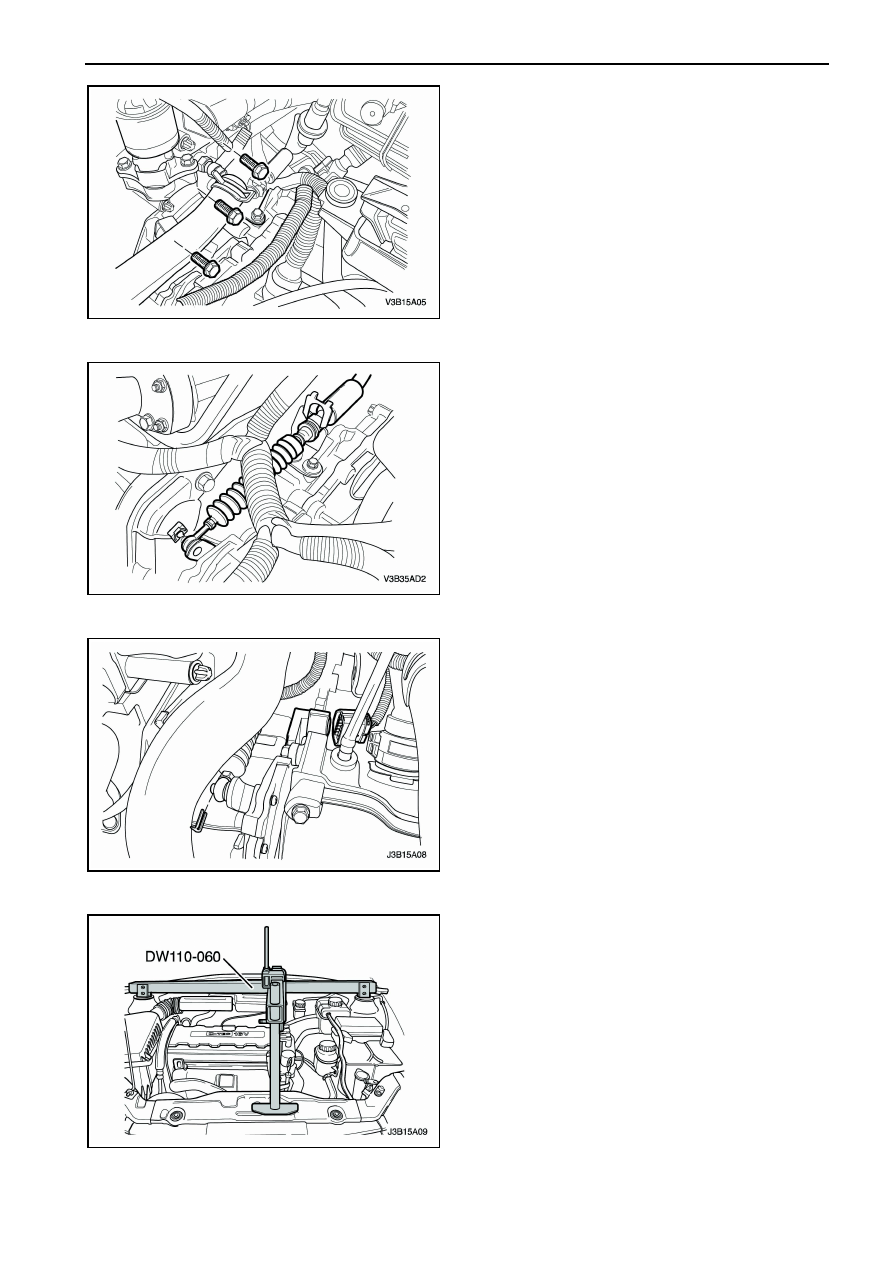

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 197

12.  Закрутите  верхние  болты  крепления  АКП  к

двигателю.

Затяжка

Затяните  верхние  болты  крепления  АКП  к
двигателю. моментом 75 Нм.












13.  Установите  зажимы  на  тросе  управления

переключением

и

подсоедините

трос

управления переключением.














14.  Подсоедините

электрический

разъем

включателя положения P/N.

15.  Подсоедините электропроводку АКП к АКП.













16.  Снимите

приспособление

для

подпорки

двигателя DW110-060.

17.  Установите

аккумуляторную

батарею.

Смотрите  Раздел  1Е,  Электрическая  часть
двигателя.

18.  Долейте  трансмиссионное  масло  в  АКП.

Смотрите

"процедура

проверки

уровня

трансмиссионного масла" в этом разделе.

19.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

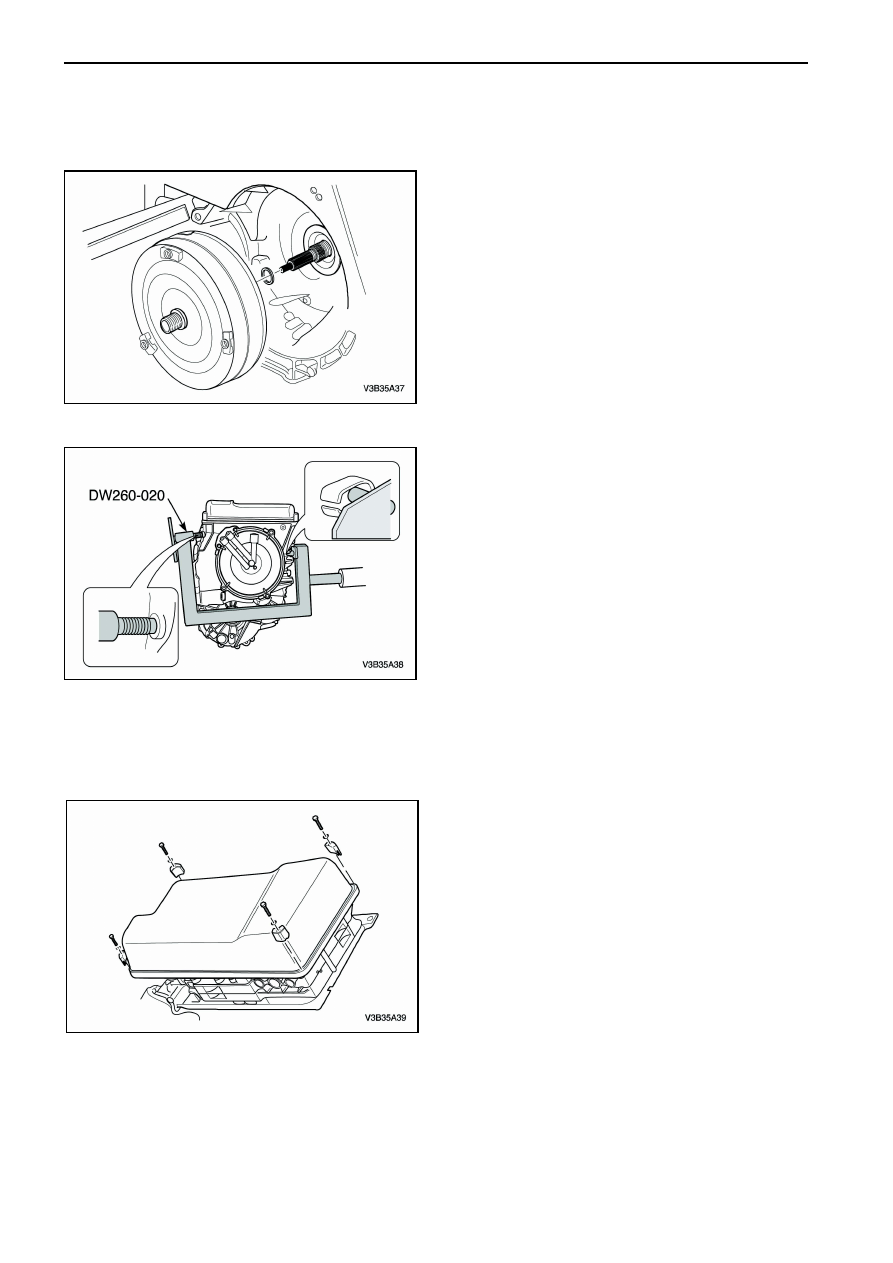

5А1 – 198  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ

ГИДРОТРАНСФОРМАТОР



Процедура разборки и сборки

1.  Снимите  автоматическую  коробку  передач

(АКП)  в  сборе.  Смотрите  "Автоматическая
коробка передач в сборе" в этом разделе.

2.  Снимите гидротрансформатор в сборе.
3.  Процедура  установки должна быть выполнена

в обратной последовательности снятию.








ПРИСПОСОБЛЕНИЕ ДЛЯ
ФИКСАЦИИ АВТОМАТИЧЕСКОЙ
КОРОБКИ ПЕРЕДАЧ

Необходимые инструменты
DW260-020 Приспособление для подпорки АКП
ПРЕДОСТЕРЕЖЕНИЕ:

Для

уменьшения

вероятности  получения  травм  техников  и
повреждения

АКП,

убедитесь,

когда

приступаете  к  следующему  шагу,  что  все
болты

приспособления

для

фиксации

закручены  как  показано,  и  что  болты
затянуты моментом 11 Нм.

Процедура разборки и сборки

1.  Установите  Приспособление  для  подпорки

АКП DW260-020 на АКП.

2.  Затяните

болты

приспособления

для

фиксации моментом 11 Нм.

3.  Расположите АКП верхней крышкой вверх.


КОРПУС КЛАПАНОВ



Процедура разборки и сборки

1.  Открутите

болты

крепления

масляного

поддона и снимите масляный поддон.

2.  Снимите прокладку масляного поддона.
Примечание для установки
Затяните  болты  крепления  масляного  поддона  6
Нм.
