АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 187

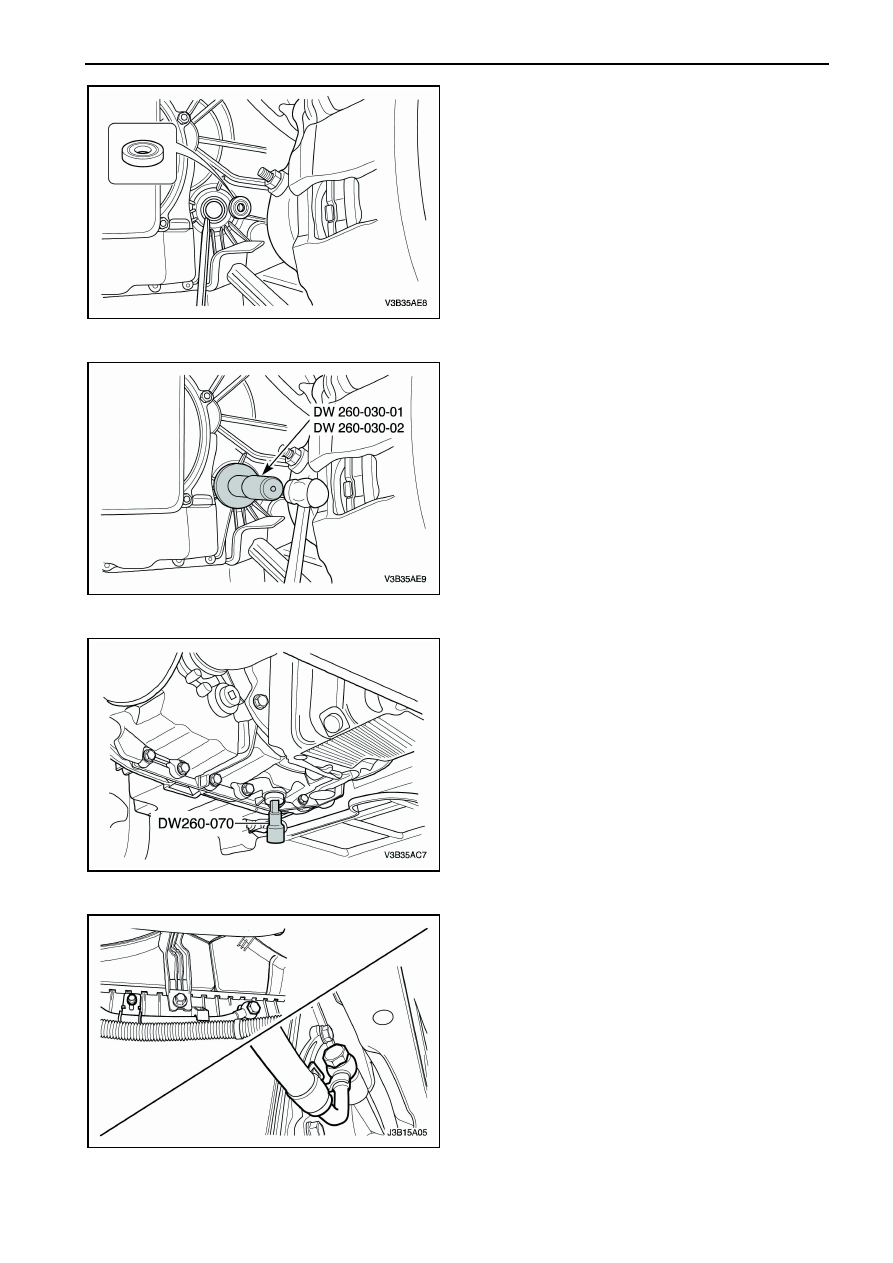

МАСЛЯНЫЙ САЛЬНИК
ПОЛУОСЕВОГО ПРИВОДА



Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  полуосевые  приводы.  Смотрите

Раздел

3А,

Полуосевой

привод

автоматической коробки передач.

Примечание:  Будьте  осторожны,  чтобы  не
повредить отверстие картера АКП.
3.  Используя

отвертку,

снимите

сальник

полуосевого  привода.  При  необходимости,
сперва  надавите  отверткой  на  сальник  для
отделения сальника от картера.

Необходимые инструменты
DW260-030  Инструмент  для  установки  сальника
полуосевого привода


Процедура установки

1.

Используя

инструмент

для

установки

сальника  полуосевого  привода DW260-030,
установите сальник.

2.

Установите  полуосевые  приводы.  Смотрите
Раздел

3А,

Полуосевой

привод

автоматической коробки передач.

3.

Подсоедините

отрицательную

клемму

аккумуляторной батареи.





МАСЛЯНЫЙ ПОДДОН,
ПРОКЛАДКА МАСЛЯНОГО
ПОДДОНА

Необходимые инструменты
DW260-070  Инструмент  для  снятия / установки
пробки


Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

3.  Снимите  щит  поддона  двигателя.  Смотрите

Раздел 9N, Кузов и днище кузова.

4.  Расположите  сосуд  под  пробкой  для  слива

трансмиссионного масла.

5.  Используя  инструмент  для  снятия / установки

пробки DW260-070, открутите  пробку  и  слейте
трансмиссионное масло.


6.  Снимите  впускную  и  выпускную  трубки

радиатора

охлаждения

трансмиссионного

масла.  Смотрите  "Трубки / шланги  радиатора
охлаждения  трансмиссионного  масла"  в  этом
разделе.



5А1 – 188  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

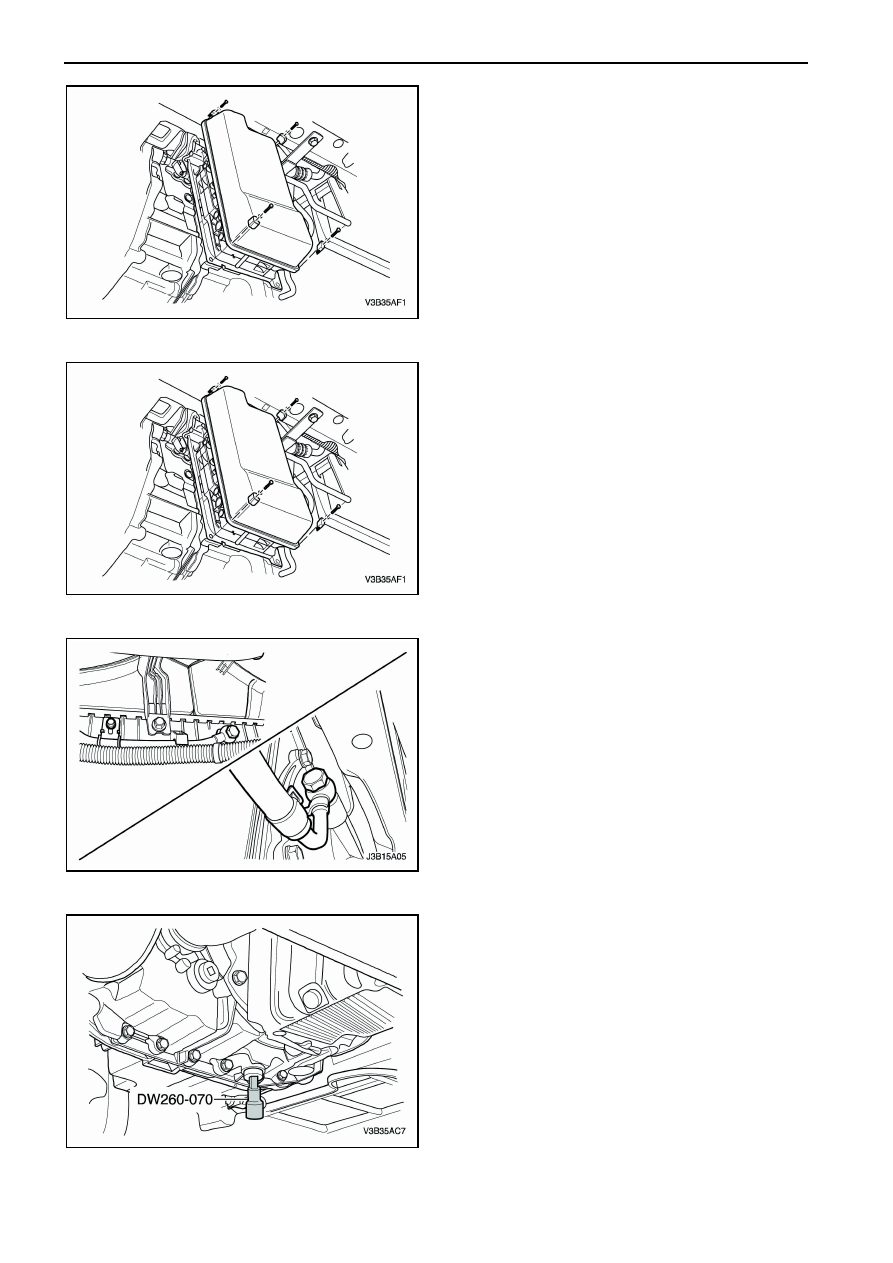

7.  Снимите  масляный  поддон  и  прокладку

масляного поддона.
















Процедура установки

1.  Установите  прокладку  масляного  поддона,

масляный поддон и закрутите болты.

Затяжка

Затяните болты крепления масляного поддона
моментом 6 Нм.











2.  Установите  впускную  и  выпускную  трубки

радиатора

охлаждения

трансмиссионного

масла.  Смотрите  "Трубки / шланги  радиатора
охлаждения  трансмиссионного  масла"  в  этом
разделе.












3.  Используя  инструмент  для  снятия / установки

пробки DW260-070, закрутите  пробку  слива
трансмиссионного масла.

4.  Установите щит поддона двигателя. Смотрите

Раздел 9N, Кузов и днище кузова.

5.  Залейте  трансмиссионное  масло  в  АКП.

Смотрите

"Процедура

проверки

уровня

трансмиссионного масла" в этом разделе.

6.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.





АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 189

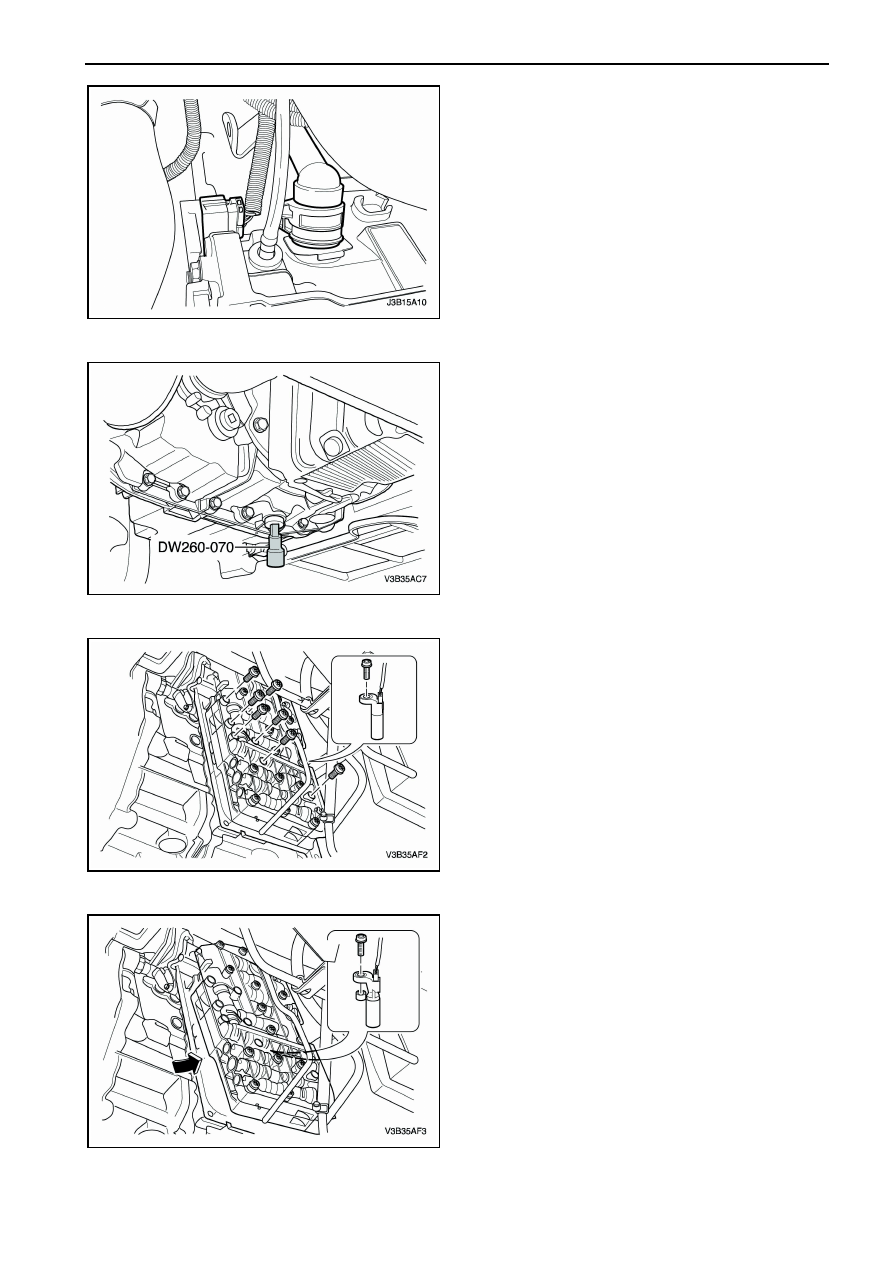

КОРПУС УПРАВЛЕНИЯ
КЛАПАНОВ В СБОРЕ

Необходимые инструменты
DW260-070  Инструмент  для  снятия / установки
пробки


Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините

электропроводку

АКП

и

электрический  разъем  включателя  положения
P/N (парковка / нейтраль).




3.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

4.  Снимите  щит  поддона  двигателя.  Смотрите

Раздел 9N, Кузов и днище кузова.

5.  Используя  инструмент  для  снятия / установки

пробки DW260-070, открутите  пробку  для
слива трансмиссионного масла.










6.  Снимите  масляный  поддон  и  прокладку

масляного  поддона.  Смотрите  "Масляный
поддон  и  прокладка  масляного  поддона"  в
этом разделе.

7.  Открутите болты крепления корпуса клапанов.
8.  Открутите  болт  крепления  датчика  входной

скорости АКП.










9.  Открутите  болт  крепления  датчика  выходной

скорости АКП.



5А1 – 190  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

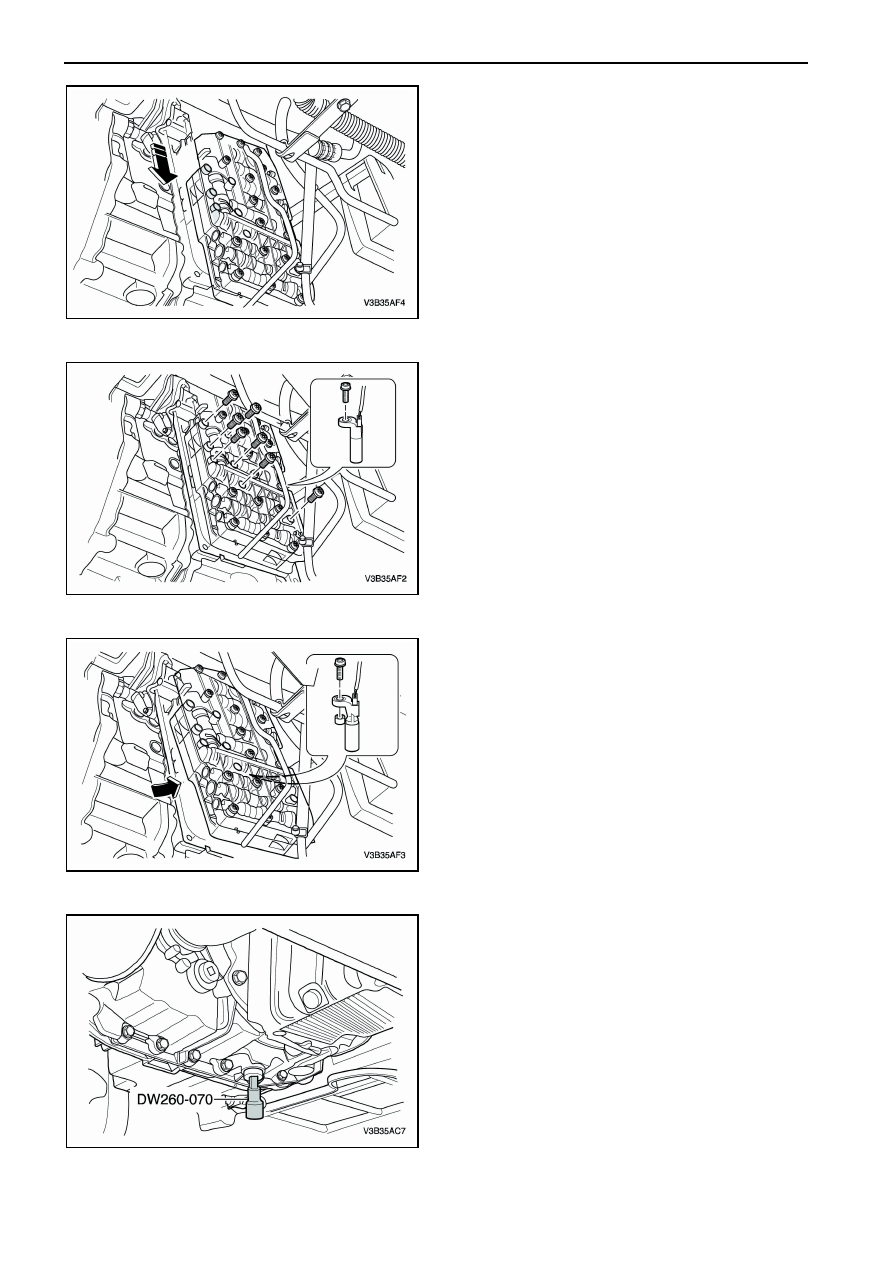

10.  Снимите корпус управления клапанов.
















Процедура установки

1.  Установите корпус клапанов и закрутите болты

крепления.

Затяжка

Затяните  болты  крепления  корпуса  клапанов
моментом 8 Нм.

2.  Закрутите  болт  крепления  датчика  входной

скорости.

Затяжка

Затяните  болт  крепления  датчика  входной
скорости моментом 8 Нм.






3.  Закрутите  болт  крепления  датчика  выходной

скорости.

Затяжка

Затяните  болт  крепления  датчика  выходной
скорости моментом 8 Нм.

4.  Установите  масляный  поддон  и  прокладку

масляного  поддона.  Смотрите  "Прокладка
масляного поддона" в этом разделе.









5.  Используя  инструмент  для  снятия / установки

пробки DW260-070, закрутите  пробку  слива
трансмиссионного масла.

6.  Установите щит поддона двигателя. Смотрите

Раздел 9N, Кузов и днище кузова.
