Daewoo Lacetti (2004 год). Руководство - часть 203

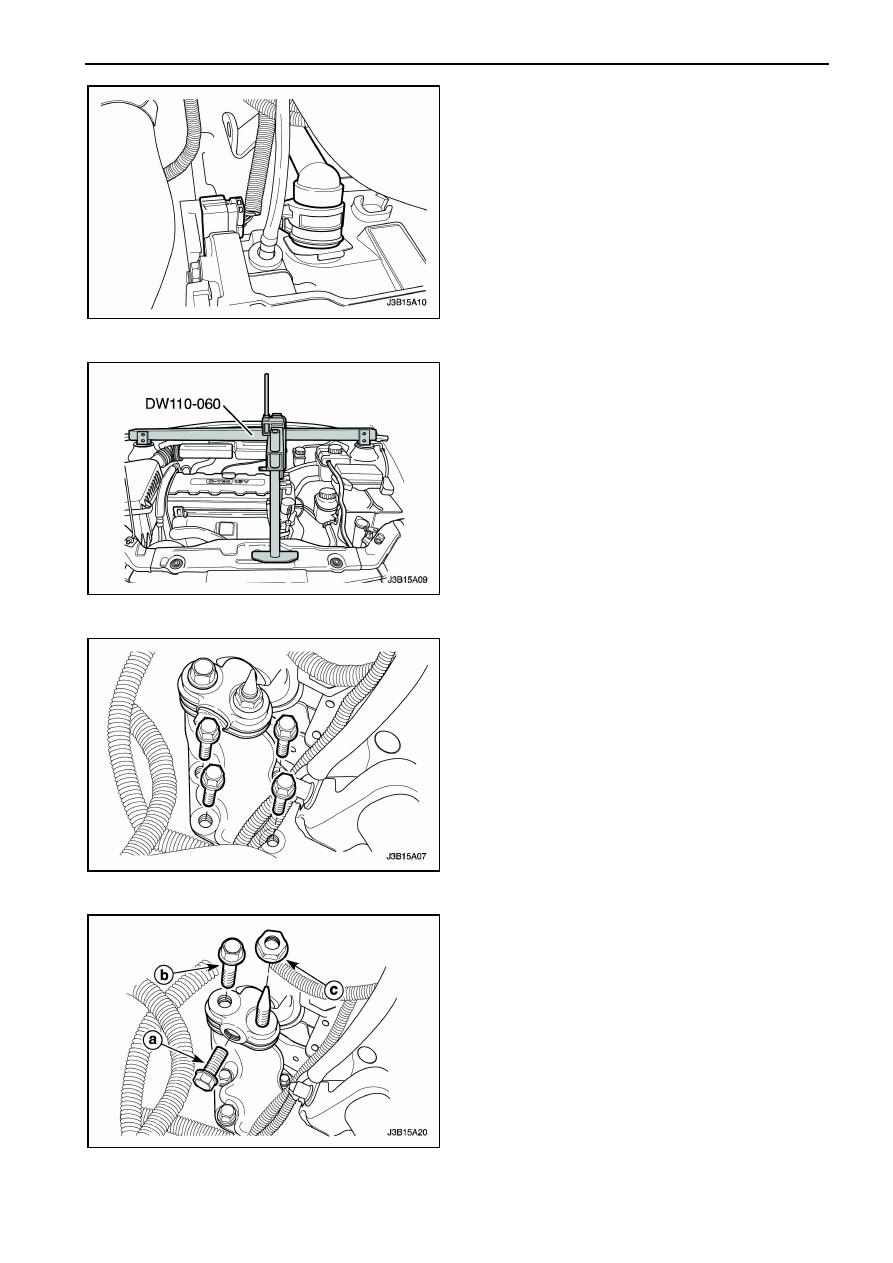

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 191

7.  Опустите автомобиль.
8.  Подсоедините

электропроводку

АКП

и

электрический  разъем  включателя  положения
P/N.

9.  Залейте  трансмиссионное  масло  в  АКП.

Смотрите

"Процедура

проверки

уровня

трансмиссионного масла" в этом разделе.

10.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.









ЛЕВЫЙ КРОНШТЕЙН
КРЕПЛЕНИЯ
АВТОМАТИЧЕСКОЙ КОРОБКИ
ПЕРЕДАЧ

Необходимые инструменты
DW110-060

Приспособление

для

подпорки

двигателя


Процедура снятия

1.  Снимите  аккумуляторную  батарею.  Смотрите

Раздел 1Е, Электрическая часть двигателя.

2.  Установите  приспособление  для  подпорки

двигателя DW110-060.


3.  Открутите

левые

болты

крепления

автоматической коробки передач  (АКП).















4.  Открутите  болты  и  гайки  крепления  левого

кронштейна АКП.

5.  Снимите кронштейн крепления АКП.

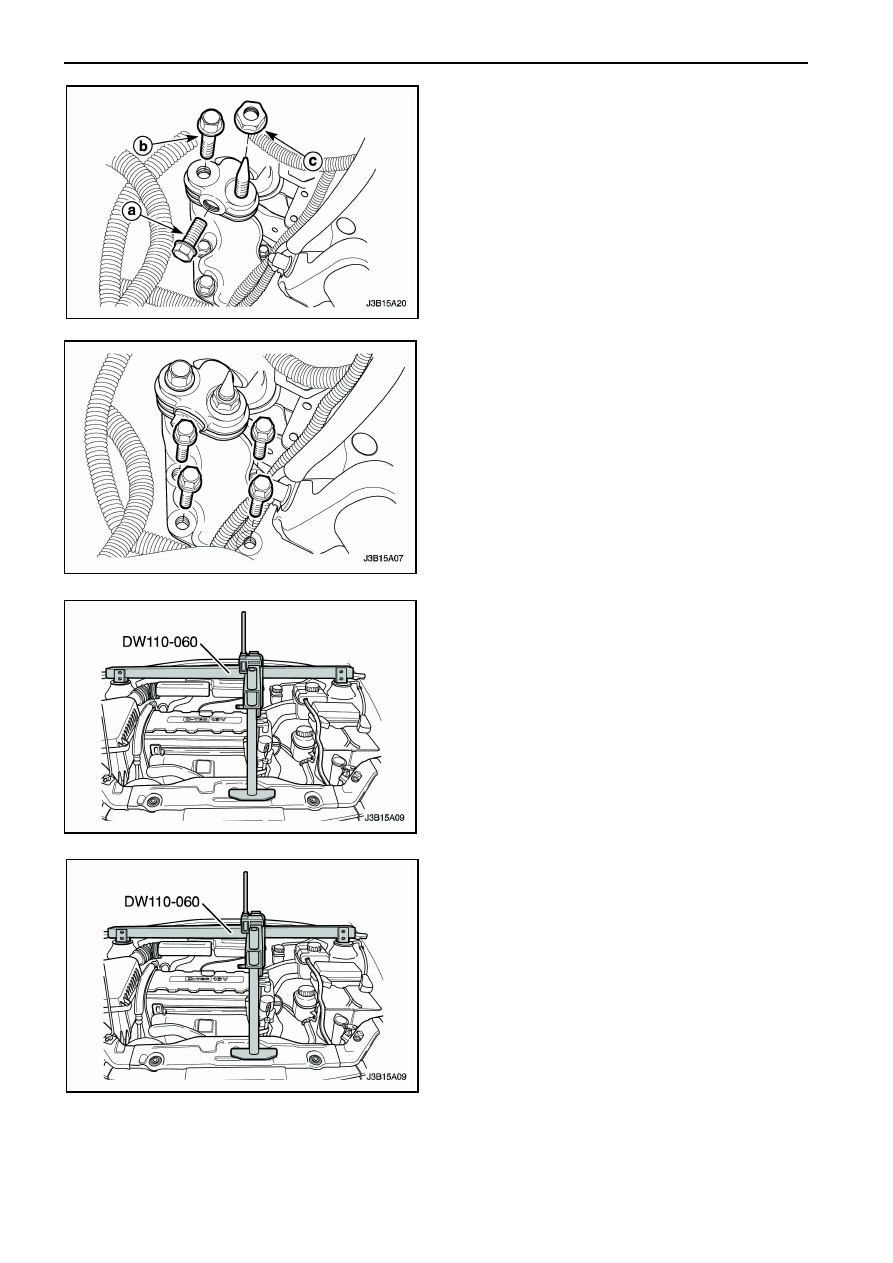

5А1 – 192  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

Процедура установки

1.  Закрутите

болты

и

гайки

крепления

кронштейна крепления АКП.

Затяжка

•

  Затяните  болт (a) кронштейна  крепления

АКП моментом 110 Нм.

•

  Затяните  болт (b) крепления  левого

кронштейна  крепления  АКП  моментом 65
Нм.

•

  Затяните гайку (c) моментом 65 Нм.





2.  Закрутите  левые  болты  крепления  АКП

моментом 48 Нм.














3.  Снимите

приспособление

для

подпорки

двигателя DW110-060.

4.  Установите

аккумуляторную

батарею.

Смотрите  Раздел  1Е,  Электрическая  часть
двигателя.












АВТОМАТИЧЕСКАЯ КОРОБКА
ПЕРЕДАЧ (АКП) В СБОРЕ

Необходимые инструменты
DW110-060

Приспособление

для

подпорки

двигателя
DW260-010 Приспособление для подпорки АКП


Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Расположите  селектор  переключения  передач

в положение P (парковка).

3.  Снимите  аккумуляторную  батарею.  Смотрите

Раздел 1Е, Электрическая часть двигателя.

4.  Установите  Приспособление  для  подпорки

двигателя DW110-060.

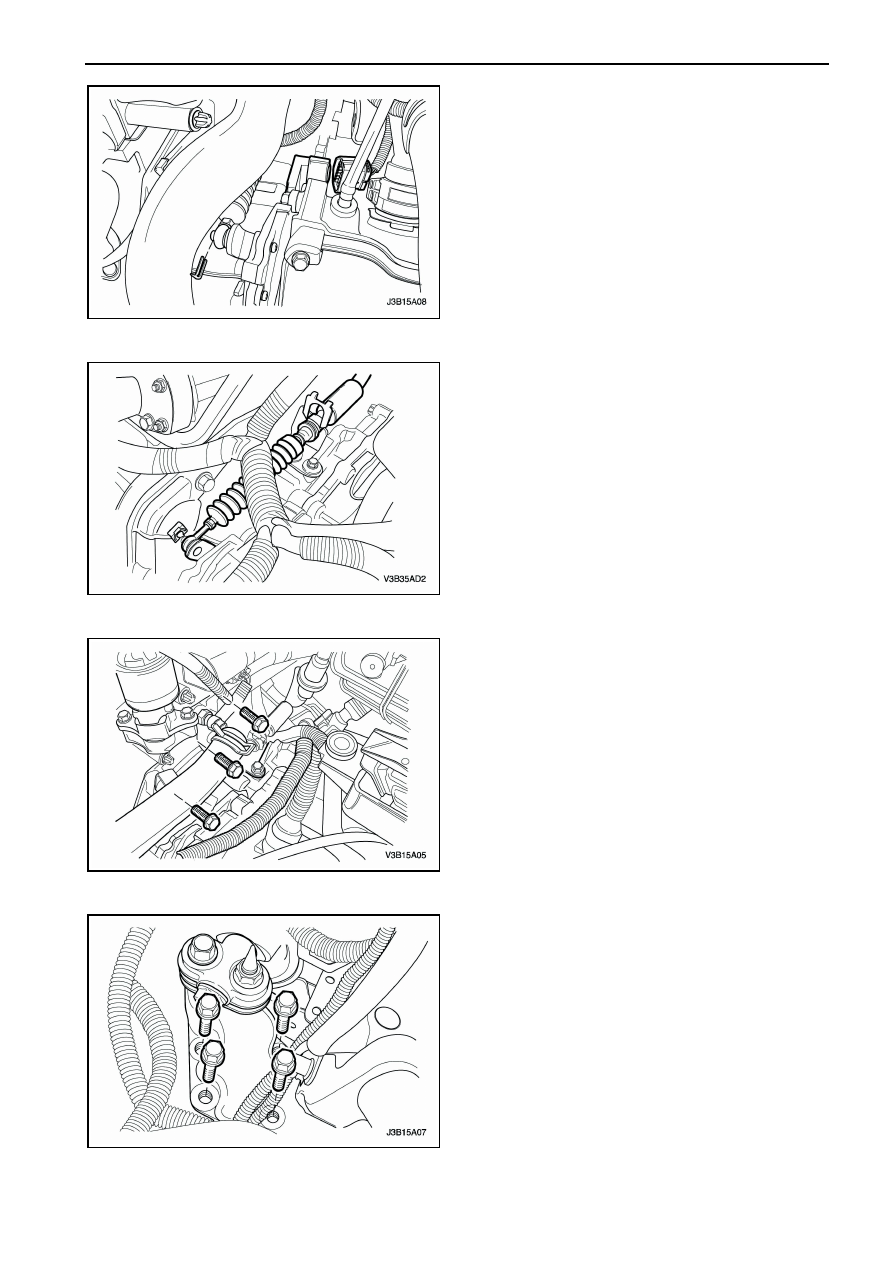

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16  5A1 – 193

5.  Отсоедините электропроводку с АКП.
6.  Отсоедините

электрический

разъем

включателя положения P/N.

















7.  Снимите

зажимы

с

троса

управления

переключением

и

отсоедините

трос

управления переключением с АКП.














8.  Открутите  верхние  болты  крепления  АКП  к

двигателю.















9.  Снимите  левый  кронштейн  крепления  АКП.

Смотрите "Левый кронштейн крепления АКП" в
этом разделе.

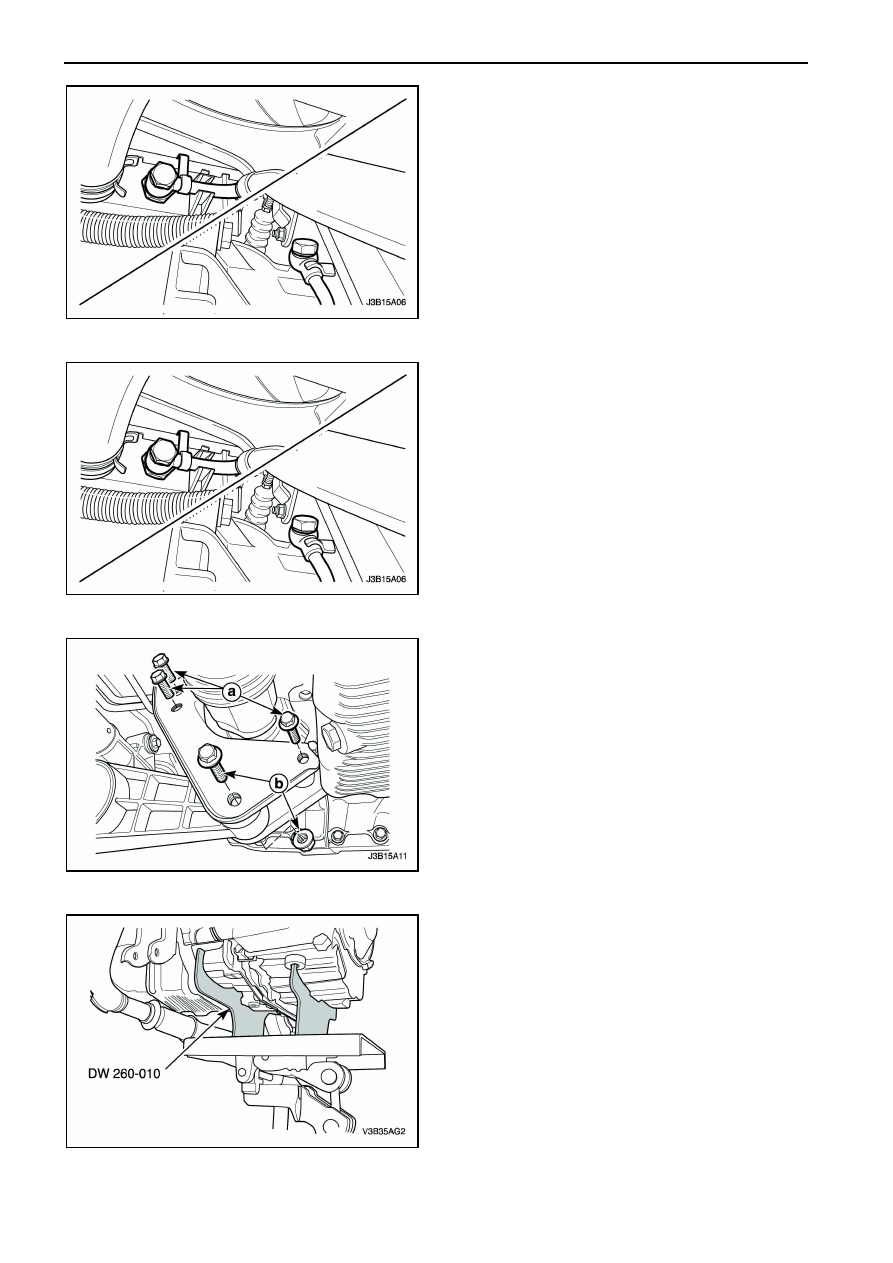

5А1 – 194  АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ ZF4 HP16

10.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

11.  Слейте трансмиссионное масло.
12.  Снимите

трубки

радиатора

охлаждения

трансмиссионного  масла  с  АКП.  Смотрите
"Трубки / шланги  радиатора  охлаждения
трансмиссионного масла" в этом разделе.










13.  Снимите полуосевой привод. Смотрите Раздел

3А,  Полуосевые  приводы  автоматической
коробки передач.

14.  Снимите  стартер.  Смотрите  Раздел  1Е,

Электрическая часть двигателя.

15.  Открутите болты гидротрансформатора.










16.  Подпорите АКП.
17.  Открутите  болты (a) крепления  заднего

кронштейна  крепления  АКП  и  болт  и  гайку (b)
соединения демпинг блока.













18.  Используя  приспособление  для  подпорки  АКП

DW260-010, подпорите АКП в сборе.
