РАЗДЕЛ 4G



СТОЯНОЧНЫЙ ТОРМОЗ



СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ
ХАРАКТЕРИСТИКА ……………….

4G-1

Спецификация моментов
затяжек …………………………..

4G-1

ОБСЛУЖИВАНИЕ И РЕМОНТ ….

4G-2

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

4G-2

Регулировка стояночного
тормоза заднего барабанного
тормозного механизма ………..

4G-2




Регулировка стояночного
тормоза заднего дискового
тормозного механизма ………..

4G-2

Рычаг стояночного тормоза …..

4G-3

Трос стояночного тормоза ……

4G-5

Ручка стояночного тормоза …..

4G-8

ОСНОВНОЕ ОПИСАНИЕ И
РАБОТА СИСТЕМ ………………...

4G-9

Стояночный тормоз ……………

4G-9



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Болты крепления троса стояночного тормоза к кронштейну на днище кузова 6
Болты крепления рычага стояночного тормоза к днищу кузова 22
Винт  крепления  включателя  стояночного  тормоза  к  рычагу  стояночного
тормоза

4

Винт упора барабана тормозного механизма 4



4G – 2  СТОЯНОЧНЫЙ  ТОРМОЗ

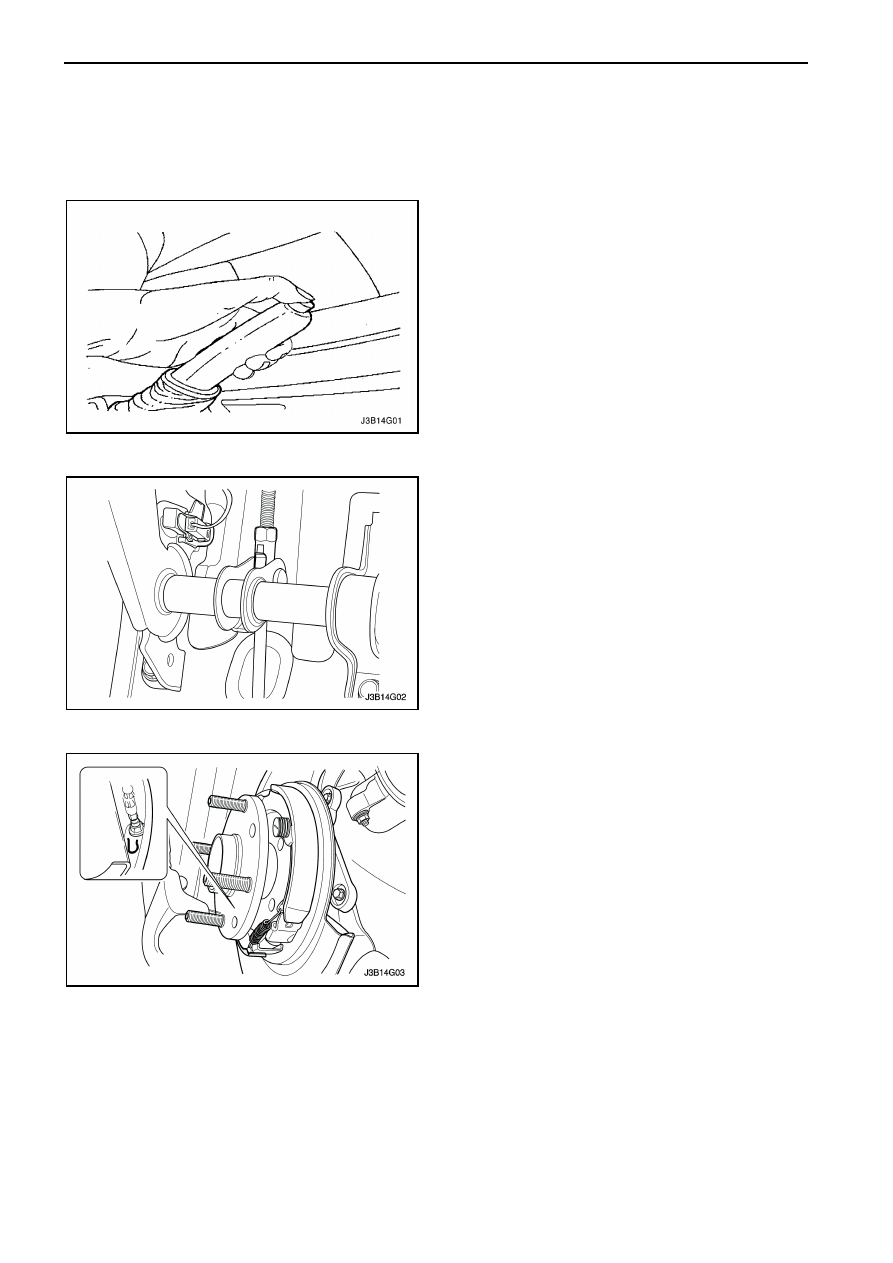

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

РЕГУЛИРОВКА СТОЯНОЧНОГО
ТОРМОЗА ЗАДНЕГО
БАРАБАННОГО ТОРМОЗНОГО
МЕХАНИЗМА



Процедура регулировки

1.  Отрегулируйте  задний  тормозной  механизм.

Смотрите  Раздел  4Е2,  Задний  Барабанный
тормозной механизм.

2.  Отпустите стояночный тормоз.
3.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

4.  Проверьте трос стояночного тормоза на люфт.

5.  Опустите автомобиль.
6.  Снимите крышку консоли стояночного тормоза

/  рычага  коробки  передач.  Смотрите  Раздел
9G, Интерьер.

7.  Частично поднимите автомобиль.
8.  Поверните самостопорящуюся гайку на рычаге

стояночного тормоза  в  сборе  до  тех  пор,  пока
будет сложно проворачивать колеса.

9.  Отодвиньте  болт (back off) гайку  до  тех  пор,

пока  задние  колеса  можно  будет  легко
проворачивать.

10.  Опустите автомобиль.
11.  Установите  крышку  консоли  стояночного

тормоза / рычага  коробки  передач.  Смотрите
Раздел 9G, Интерьер.



РЕГУЛИРОВКА СТОЯНОЧНОГО
ТОРМОЗА ЗАДНЕГО
ДИСКОВОГО ТОРМОЗНОГО
МЕХАНИЗМА



Процедура регулировки

1.  Отпустите стояночный тормоз.
2.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

3.  Снимите  задние  колеса.  Смотрите  Раздел  2Е,

Шины и диски.

4.  Снимите  тормозной  суппорт  диск  в  сборе.

Смотрите  Раздел  4Е1,  Задний  дисковый
тормозной механизм.

5.  Снимите  тормозные  диски  на  обеих  сторонах

автомобиля.  Смотрите  Раздел  4Е,  Задний
дисковый тормозной механизм.

6.  Отсоедините  трос  стояночного  тормоза  с

приводного  рычага  тормозного  щита  на  обеих
сторонах автомобиля.





СТОЯНОЧНЫЙ  ТОРМОЗ  4G – 3

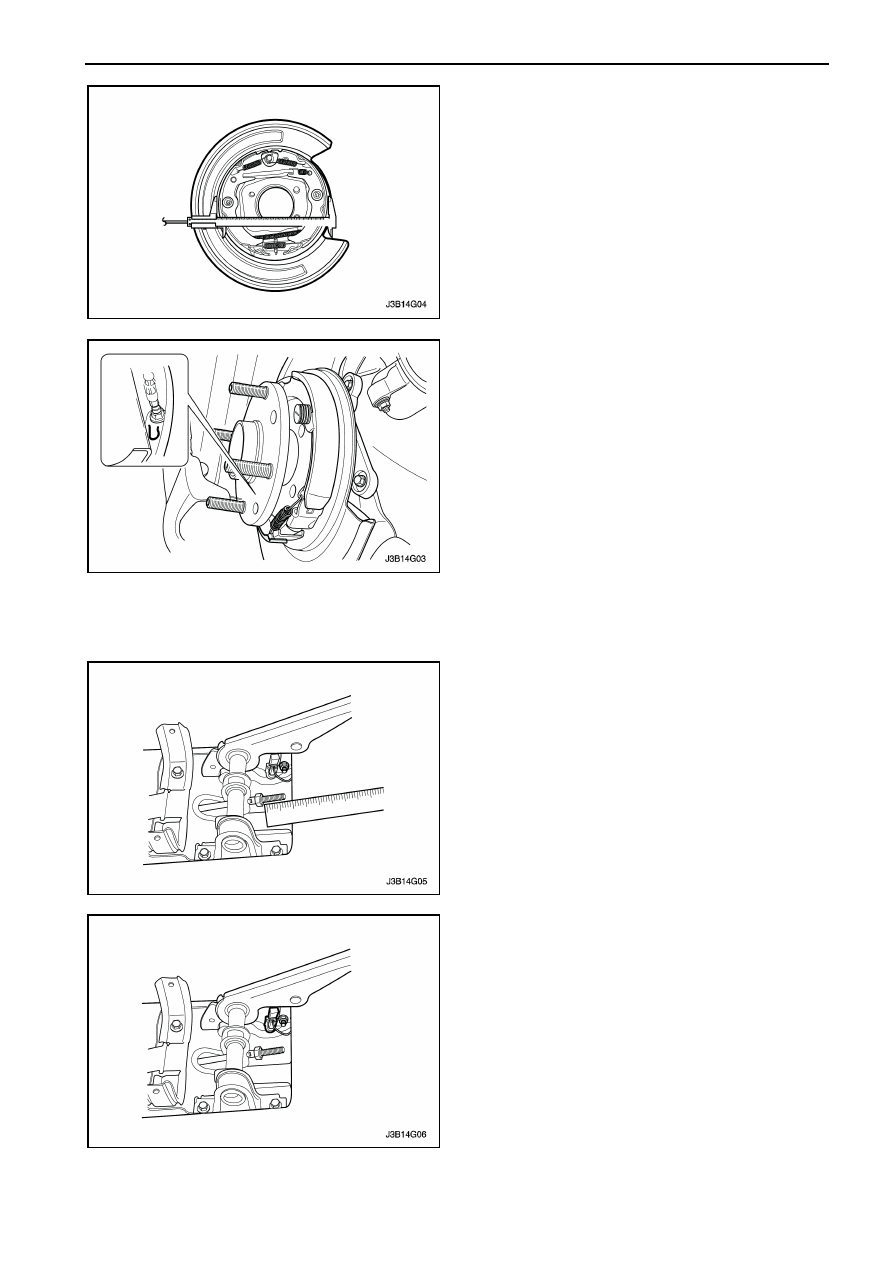

7.  Проверьте  и  замените  детали,  в  качестве  и

прочности которых есть сомнение. Эти детали
можно  выявит  по  обесцвечиванию  от  тепла
или удара.

8.  Используя  штангенциркуль,  отрегулируйте

колодки в сборе до 167.6 – 167.8 мм, повернув
регулировочную  гайку  по  часовой стрелке для
увеличения  диаметра.  Измерьте  диаметр
колодок  в  сборе  держа  инструмент  настолько
плотно,  насколько  это  возможно  к  центру
накладок.





9.  Проверьте  и  установите  тормозные  диски  и

суппорты.  Смотрите  Раздел  4Е,  Задний
дисковый тормозной механизм.

10.  Установите трос стояночного тормоза к рычагу

тормозного

щита

на

каждой

стороне

автомобиля.

11.  Находясь  в  салоне  автомобиля,  потяните  за

ручку  стояночного  тормоза.  Остановитесь
после двух щелчков.

12.  Поворачивайте  заднее  колесо  руками  до  тех

пор, пока колесо не начнет прихватывать.

13.  Отпусти стояночный тормоз.
14.  Проворачивайте  колесо  руками,  что  бы

проверить  на  прихватывание  колеса.  При
необходимости  повторно  отрегулируйте  трос
стояночного тормоза.

15.  Повторите эту процедуру на других колесах.
16.  Опустите автомобиль.


РЫЧАГ СТОЯНОЧНОГО
ТОРМОЗА





Процедура снятия

1.  Отпустите стояночный тормоз.
2.  Снимите крышку консоли стояночного тормоза

/  рычага  коробки  передач.  Смотрите  Раздел
9G, Интерьер.

3.  Измерьте  длину  резьбы  от  конца  тяги  до

шестигранной гайки.

4.  Открутите шестигранную гайку.


5.  Снимите  включатель  индикаторной  лампы

стояночного тормоза.

Примечание:  Включатель  стояночного  тормоза
должен  быть  заменен,  если  индикаторная  лампа
BRAKE  в  щитке  приборов  не  загорается  после
применения стояночного тормоза при включенном
зажигании.



4G – 4  СТОЯНОЧНЫЙ  ТОРМОЗ

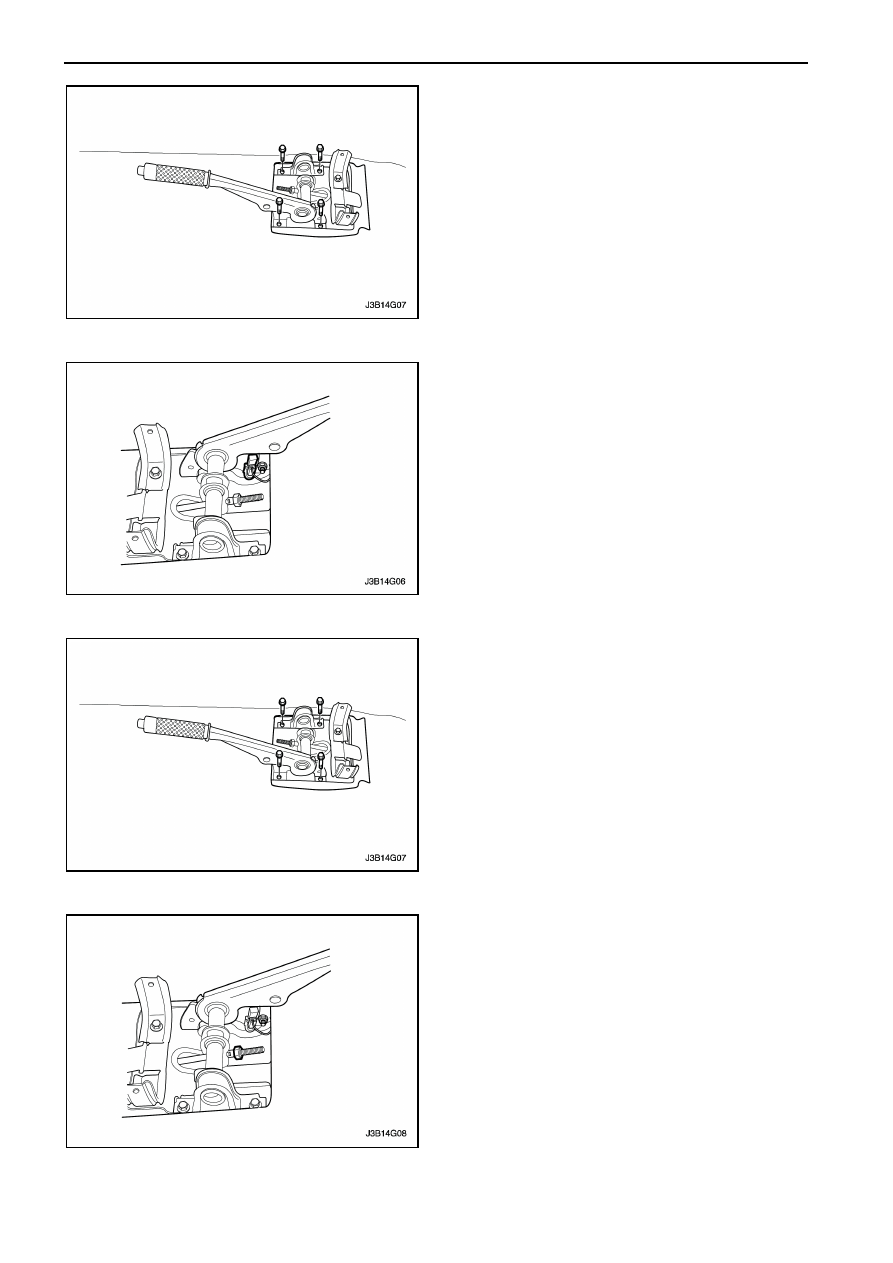

6.  Открутите

болты

крепления

рычага

стояночного  тормоза  в  сборе  к  днищу  кузова
автомобиля.















Процедура установки

Примечание:  Если  рычаг  стояночного  тормоза
изогнут

или

поврежден,

замените

рычаг

стояночного тормоза в сборе, который включает в
себя включатель.
1.  Закрепите  включатель  стояночного  тормоза  к

рычагу стояночного тормоза в сборе винтом.

Затяжка

Затяните

винт

крепления

включателя

стояночного  тормоза  к  рычагу  стояночного
тормоза в сборе моментом 4 Нм.






2.  Закрутите

болты

крепления

рычага

стояночного  тормоза  в  сборе  к  днищу  кузова
автомобиля.

Затяжка

болты  крепления  рычага  стояночного  тормоза
в сборе к днищу кузова автомобиля моментом
22 Нм.










3.  Закрутите шестигранную гайку на конце тяги.
4.  Проверьте  регулировку  стояночного  тормоза,

ссылаясь  на  измерение  регулировки  гайки,
описанное  в  процедуре  снятия.  Смотрите
"Регулировка  стояночного  тормоза  заднего
барабанного  тормозного  механизма"  или
"Регулировка  стояночного  тормоза  заднего
дискового  тормозного  механизма"  в  этом
разделе.

5.  Установите  крышку  консоли  стояночного

тормоза / рычага  коробки  передач.  Смотрите
Раздел 9G, Интерьер.
