СТОЯНОЧНЫЙ  ТОРМОЗ  4G – 5

ТРОС СТОЯНОЧНОГО
ТОРМОЗА



Процедура снятия

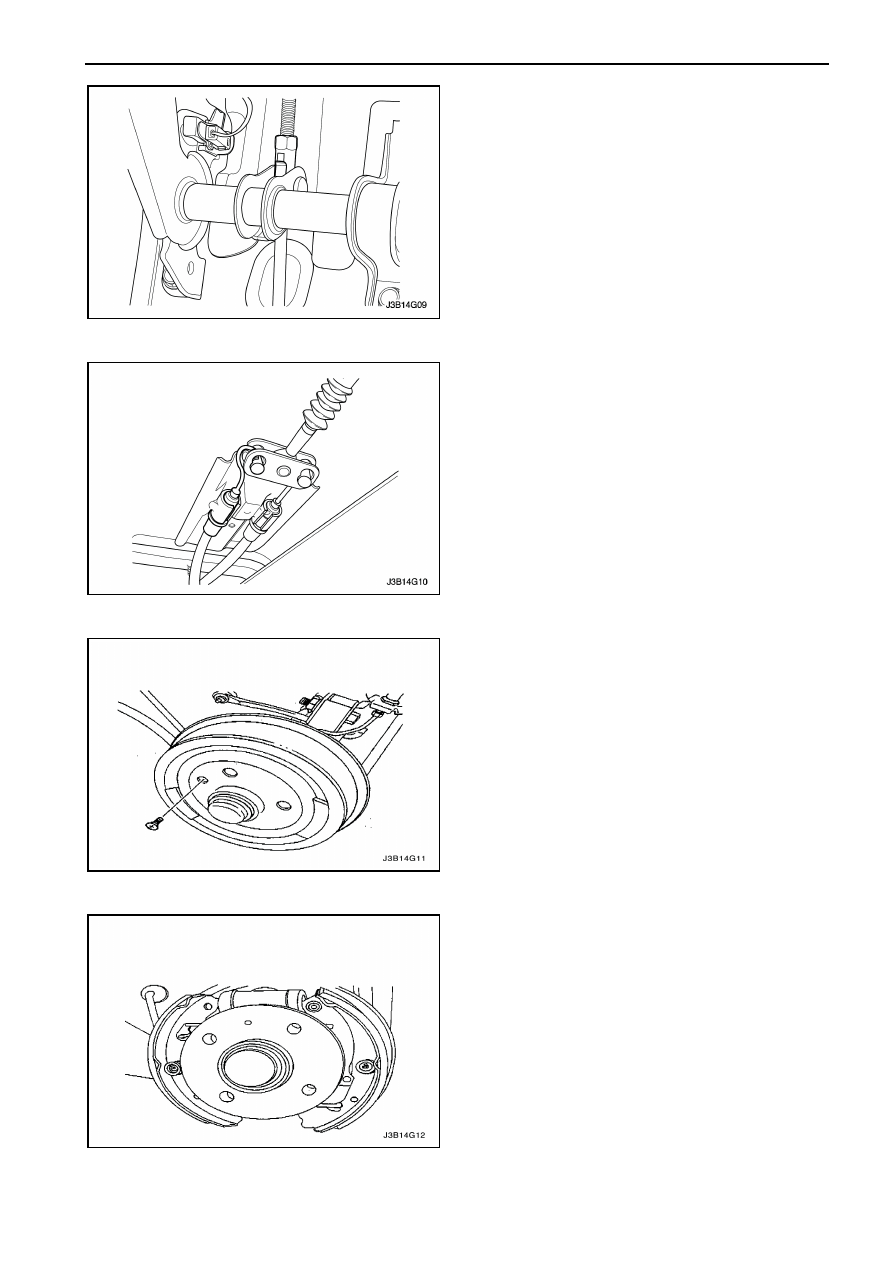

1.  Снимите крышку консоли стояночного тормоза

/  рычага  коробки  передач.  Смотрите  Раздел
9G, Интерьер.

2.  Отпустите  рычаг  стояночного  тормоза  и

освободите шестигранную гайку на конце тяги.







3.  Снимите  наконечника  троса  стояночного

тормоза  с  уравнителя  тяги  стояночного
тормоза.














4.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

5.  Снимите  задние  колеса.  Смотрите  Раздел  2Е,

Шины и диски.

6.  На  автомобилях  с  задним  барабанным

тормозным  механизмом,  открутите  упорный
винт барабана и снимите тормозной барабан.










7.  Снимите

стопорное

кольцо

с

троса

стояночного тормоза.

8.  Снимите пластиковую втулку.
9.  Снимите  трос  стояночного  тормоза  с  рычага

замыкания колодок и с тормозного щита.



4G – 6  СТОЯНОЧНЫЙ  ТОРМОЗ

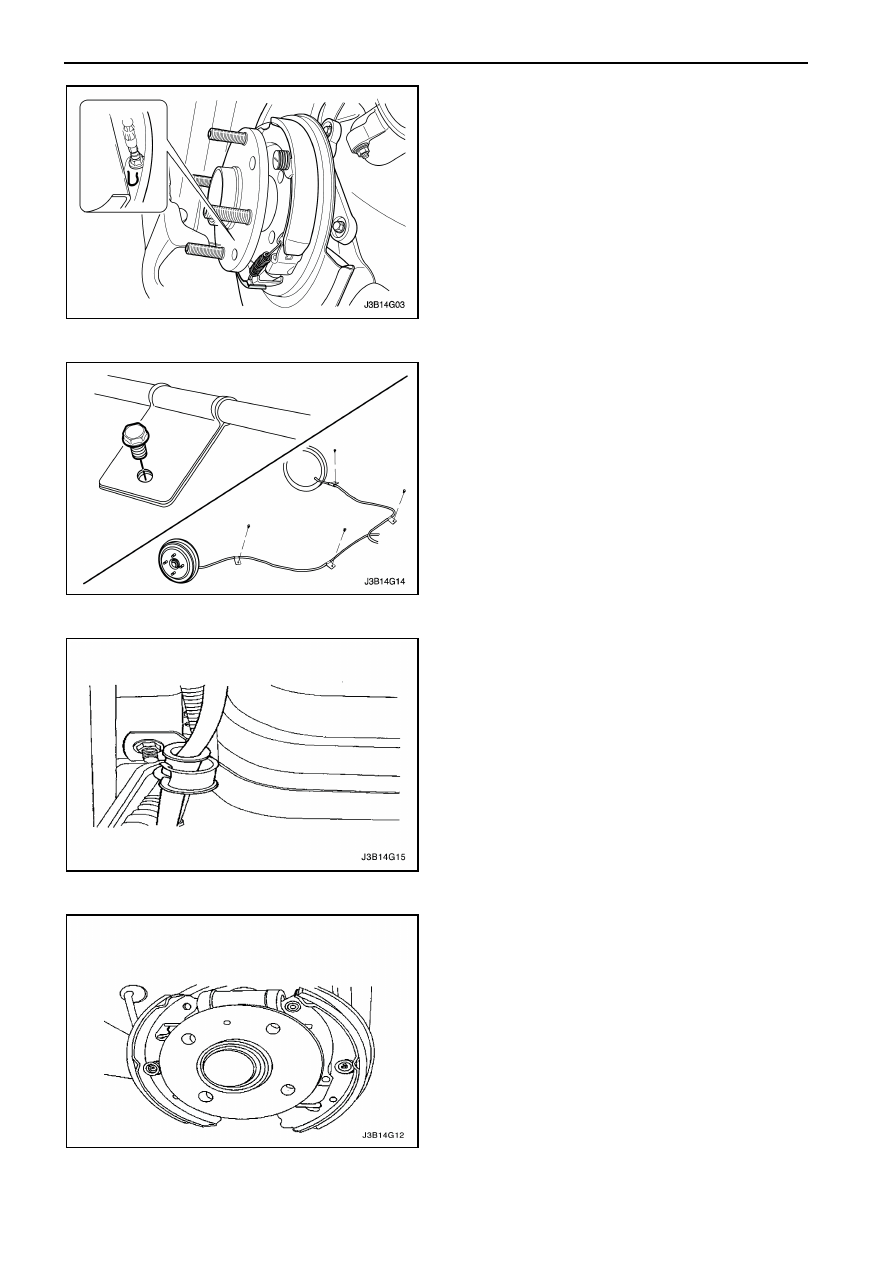

10.  На

автомобилях

с

задним

дисковым

тормозным  механизмом,  снимите  заднюю
ступицу колеса в сборе.

11.  Снимите закрепляющий штифт.
12.  Снимите  трос  стояночного  тормоза  с  колодок

(trailing shoe).











13.  Открутите болты крепления троса стояночного

тормоза  к  зажиму  днища  кузова  на  обеих
сторонах автомобиля.














14.  Снимите  трос  стояночного  тормоза  с  зажима

рядом с хомута топливного бака.

15.  Снимите  тросы  стояночного  тормоза  с

автомобиля.














Процедура установки

1.  При  необходимости  установите  новый  трос

стояночного  тормоза  через  тормозной  щит
заднего  барабанного  тормозного  механизма  и
прикрепите к рычагу колодок.

2.  Введите  пластиковую  втулку  в  тормозной  щит

заднего  барабанного  тормозного  механизма  и
надавите  в  стопорное  кольцо.  Убедитесь,  что
трос

стояночного

тормоза

расположен

правильно.





СТОЯНОЧНЫЙ  ТОРМОЗ  4G – 7

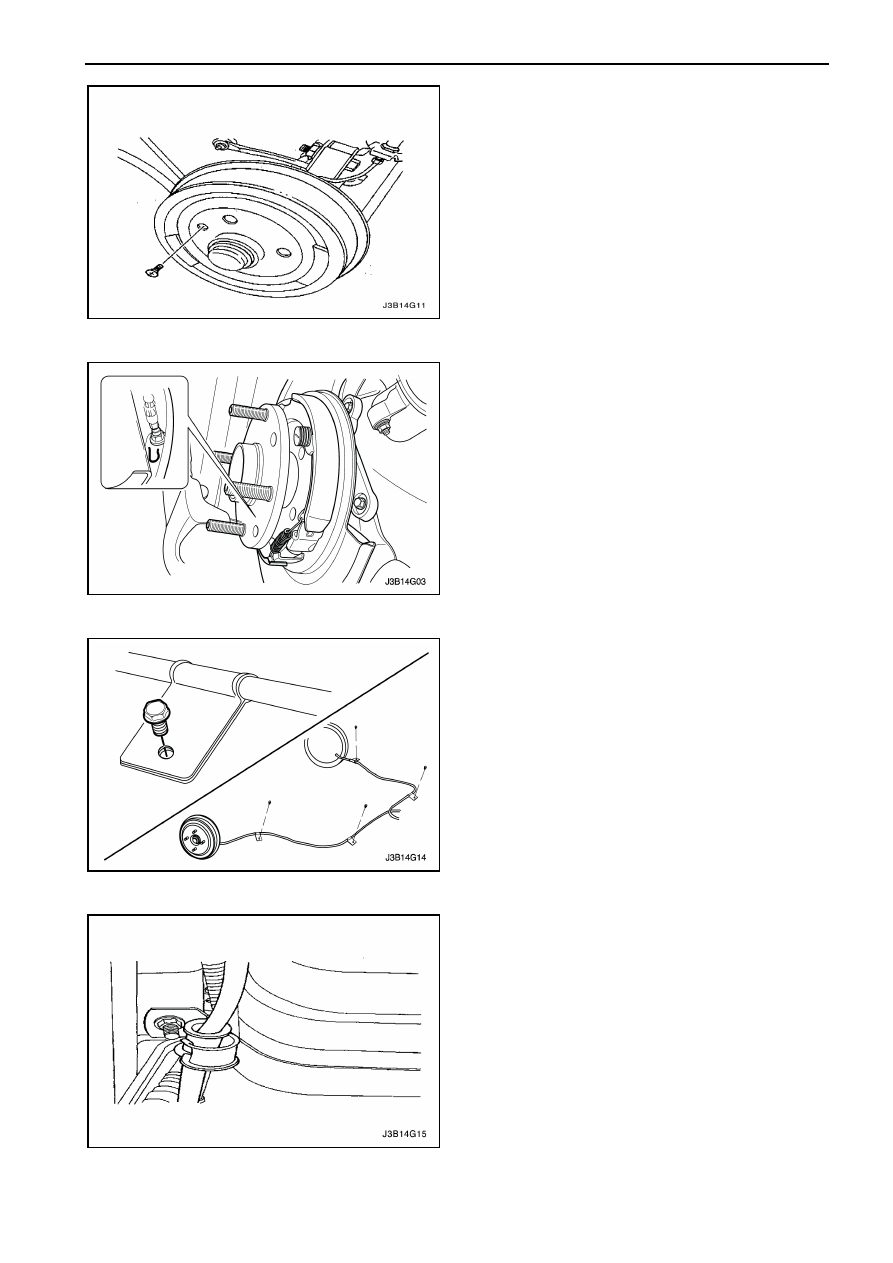

3.  Установите  тормозные  барабаны  и  закрутите

стопорные винты.

Затяжка

Затяните

стопорный

винт

тормозных

барабанов моментом 4 Нм.












4.  Установите  трос  стояночного  тормоза  на

колодках.

5.  Установите штифт.
6.  На  автомобилях  с  задними  дисковыми

тормозными механизмами, установите заднюю
ступицу колеса в сборе.











7.  Закрутите болты крепления троса стояночного

тормоза  к  кронштейну  днища  кузова  на  обеих
сторонах автомобиля.

Затяжка

Затяните  болты  крепления  троса  стояночного
тормоза к кронштейну днища кузова моментом
6 Нм.










8.  Установите  трос  стояночного  тормоза  на

зажиме рядом с хомутом топливного бака.



4G – 8  СТОЯНОЧНЫЙ  ТОРМОЗ

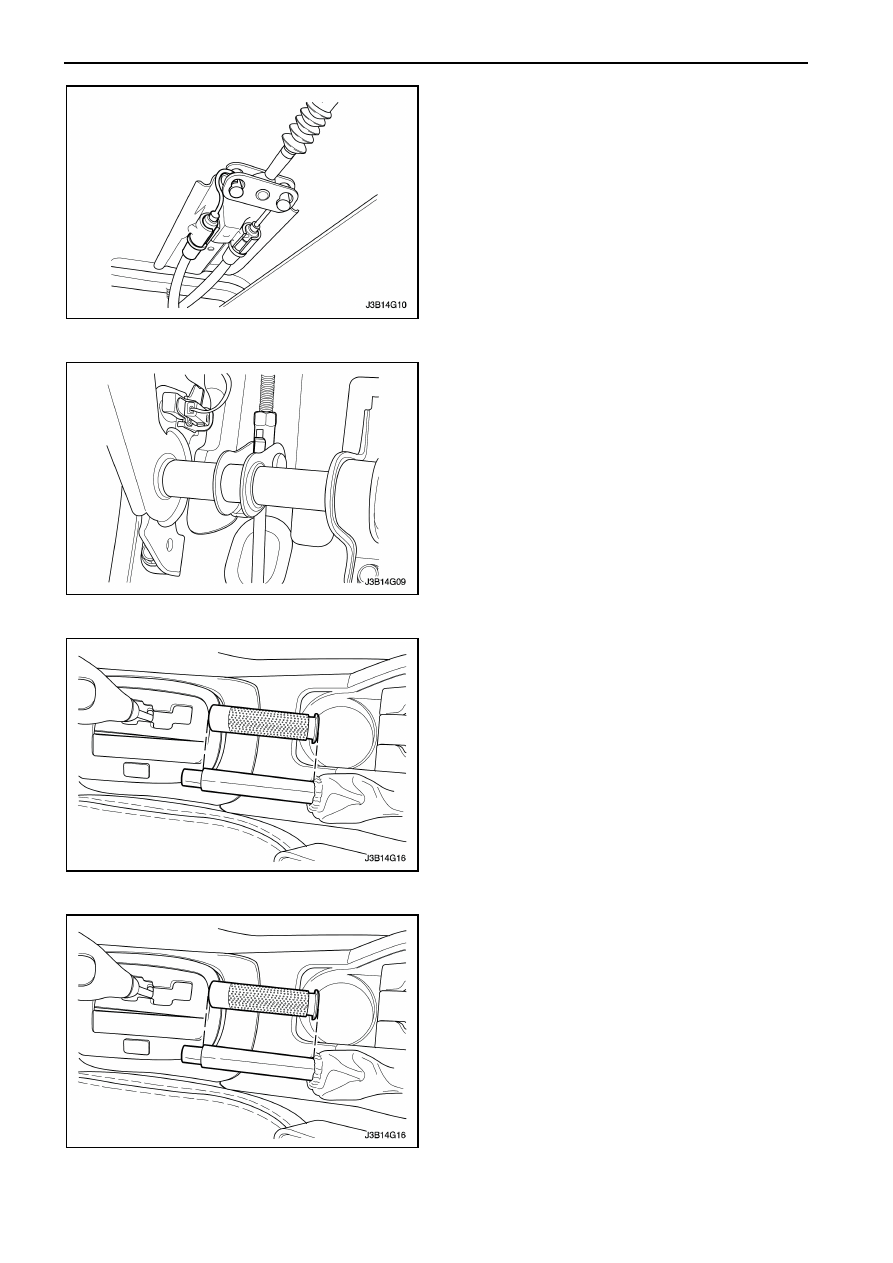

9.  Прикрепите  наконечники  троса  стояночного

тормоза к уравнителю тяги.















10.  Отрегулируйте  шестигранную  гайку  на  конце

тяги

стояночного

тормоза.

Смотрите

"Регулировка  стояночного  тормоза"  в  этом
разделе.

11.  Установите  крышку  консоли  стояночного

тормоза / рычага  коробки  передач.  Смотрите
Раздел 9G, Интерьер.











РУЧКА СТОЯНОЧНОГО
ТОРМОЗА



Процедура снятия

1.  Снимите

крышку

консоли

стояночного

тормоза / рычага  коробки  передач.  Смотрите
Раздел 9G, Интерьер.

2.  Снимите ручку с рычага стояночного тормоза.








Процедура установки

1.  Надавите  на  ручку  рычага  стояночного

тормоза  и  установите  настолько  глубоко,
насколько это возможно.

2.  Установите  крышку  консоли  стояночного

тормоза / рычага  коробки  передач.  Смотрите
Раздел 9G, Интерьер.
