АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 37

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) С0070/С0075





НЕИСПРАВНОСТЬ СОЛЕНОИДА ПРАВЫХ ПЕРЕДНИХ КЛАПАНОВ

ВПУСКА И ВЫПУСКА



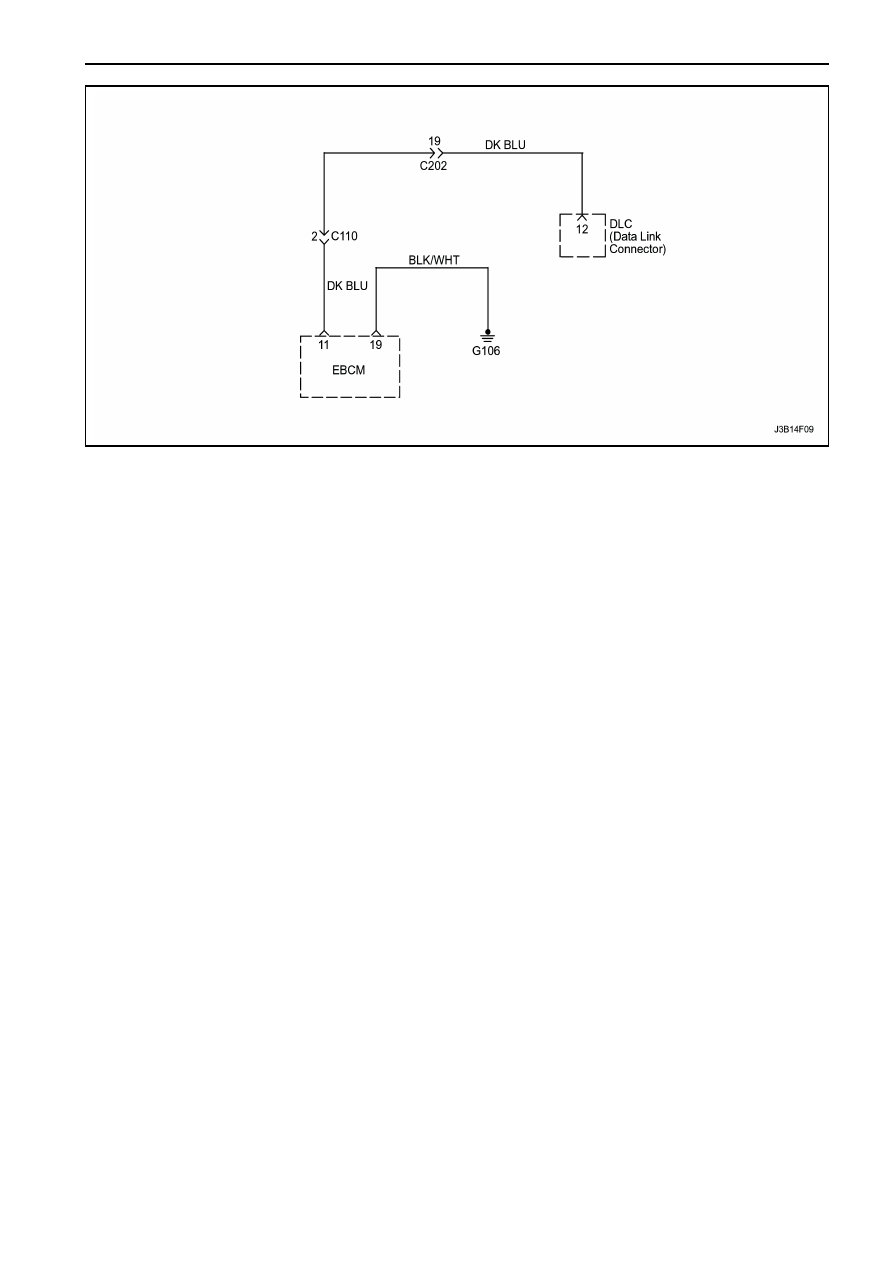

Описание цепи
Цепь  катушки  соленоида  клапана  питается
током  от

аккумуляторной  батареи

когда

включается  реле  клапана.  Переключаемое
заземление

обеспечивается

электронным

блоком управления тормозов (ЭБУТ) для каждой
катушки.
Диагностика
Эта  процедура  проверяет  работу  правых
передних клапанов впуска и выпуска.
Причины

•

  Катушка  (обмотка)  соленоида  оборвана  или

замкнута.

Отсутствие действия
АБС  не  работает  и  индикаторная  лампа  АБС
включена на оставшийся цикл зажигания. ЭРТС
не  работает.  Если  неисправность  имеет
перемежающийся  характер,  ЭБУТ  включает
систему  в  следующем  цикле  зажигания  и
установит историю ДКН.
Описание проверки
Нижеследующие  номера  направляют  к  тем  или
иным шагам в диагностической таблице.
1.  Этот  шаг  начинает  проверку  впускного

клапана.

3.  Этот шаг проверяет выпускной клапан.

4F – 38  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

ДКН С0070/С0075 – Неисправность соленоида правых передних

клапанов впуска и выпуска



Шаг

Действие

Величина

Да

Нет

1

1.  Поднимите  и  закрепите  надлежащим  образом

тестируемый угол автомобиля.

2.  Включите зажигание.
3.  Подсоедините сканер к разъему канала передачи

данных  (РКПД)  и  выберите  "Переднее  правое
колесо" чтобы начать проверку соленоида на этом
колесе.  При  этом  проверяются  и  впускной  и
выпускной клапана.

4.  Когда  сканер  показывает  "Сохраняйте  давление"

выжмите  педаль  тормоза  и  удерживайте  ее  до
окончания проверки.

5.  Воспользуйтесь  помощью  ассистента,  чтобы

провернуть колесо.

Можно ли провернуть колесо?

-

Смотрите

Шаг 2

Смотрите

Шаг 6

2

1.  Сохраняйте давление на педали тормоза.
2.  Когда  сканер  показывает  "Увеличьте  давление",

воспользуйтесь  помощью  ассистента,  чтобы
провернуть колесо.

Теперь можно ли провернуть колесо?

-

Смотрите

Шаг 6

Смотрите

Шаг 3

3

1.  Сохраняйте давление на педали тормоза.
2.  Когда  сканер  показывает  "Включите  падение

давления",  воспользуйтесь  помощью  ассистента,
чтобы провернуть колесо.

Можно ли провернуть колесо?

-

Смотрите

Шаг 4

Смотрите

Шаг 6

4

1.  Уберите давление с педали тормоза, когда сканер

показывает "Выключите падение давления".

2.  Очистите все ДКН.
3.  Проведите дорожный тест автомобиля.
Устанавливаются ли ДКН снова?

-

Смотрите

Шаг 6

Смотрите

Шаг 5

5

1.  Проверьте  электропроводку  и  клеммы  разъема

как причину перемежающейся неисправности.

2.  Произведите

ремонт

любой

обнаруженной

неисправности.

Завершен ли ремонт?

-

Система в

порядке

-

6

Замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-





АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 39

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) С0080/С0085





НЕИСПРАВНОСТЬ СОЛЕНОИДА ЛЕВЫХ ЗАДНИХ КЛАПАНОВ

ВПУСКА И ВЫПУСКА



Описание цепи
Цепь  катушки  соленоида  клапана  питается
током  от

аккумуляторной  батареи

когда

включается  реле  клапана.  Переключаемое
заземление

обеспечивается

электронным

блоком управления тормозов (ЭБУТ) для каждой
катушки.
Диагностика
Эта  процедура  проверяет  работу  левых  задних
клапанов впуска и выпуска.
Причины

•

  Катушка  (обмотка)  соленоида  оборвана  или

замкнута.

Отсутствие действия
АБС  не  работает  и  индикаторная  лампа  АБС
включена на оставшийся цикл зажигания. ЭРТС
не  работает.  Если  неисправность  имеет
перемежающийся  характер,  ЭБУТ  включает
систему  в  следующем  цикле  зажигания  и
установит историю ДКН.
Описание проверки
Нижеследующие  номера  направляют  к  тем  или
иным шагам в диагностической таблице.
1.  Этот  шаг  начинает  проверку  впускного

клапана.

3.  Этот шаг проверяет выпускной клапан.

4F – 40  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

ДКН С0080/С0085 – Неисправность соленоида левых

задних клапанов впуска и выпуска



Шаг

Действие

Величина

Да

Нет

1

1.  Поднимите  и  закрепите  надлежащим  образом

тестируемый угол автомобиля.

2.  Включите зажигание.
3.  Подсоедините сканер к разъему канала передачи

данных (РКПД) и выберите "Заднее левое колесо"
чтобы начать проверку соленоида на этом колесе.
При  этом  проверяются  и  впускной  и  выпускной
клапана.

4.  Когда  сканер  показывает  "Сохраняйте  давление"

выжмите  педаль  тормоза  и  удерживайте  ее  до
окончания проверки.

5.  Воспользуйтесь  помощью  ассистента,  чтобы

провернуть колесо.

Можно ли провернуть колесо?

-

Смотрите

Шаг 2

Смотрите

Шаг 6

2

1.  Сохраняйте давление на педали тормоза.
2.  Когда  сканер  показывает  "Увеличьте  давление",

воспользуйтесь  помощью  ассистента,  чтобы
провернуть колесо.

Теперь можно ли провернуть колесо?

-

Смотрите

Шаг 6

Смотрите

Шаг 3

3

1.  Сохраняйте давление на педали тормоза.
2.  Когда  сканер  показывает  "Включите  падение

давления",  воспользуйтесь  помощью  ассистента,
чтобы провернуть колесо.

Можно ли провернуть колесо?

-

Смотрите

Шаг 4

Смотрите

Шаг 6

4

1.  Уберите давление с педали тормоза, когда сканер

показывает "Выключите падение давления".

2.  Очистите все ДКН.
3.  Проведите дорожный тест автомобиля.
Устанавливаются ли ДКН снова?

-

Смотрите

Шаг 6

Смотрите

Шаг 5

5

1.  Проверьте  электропроводку  и  клеммы  разъема

как причину перемежающейся неисправности.

2.  Произведите

ремонт

любой

обнаруженной

неисправности.

Завершен ли ремонт?

-

Система в

порядке

-

6

Замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-
