АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 33

ДКН С0050 – Неисправность в цепи правого заднего датчика скорости колеса



Шаг

Действие

Величина

Да

Нет

1

Проверьте датчик скорости колеса.
Имеются  ли  какие-нибудь  признаки  механического
повреждения?

-

Смотрите

Шаг 3

Смотрите

Шаг 2

2

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Отсоедините  разъем  датчика  скорости  левого

переднего колеса.

3.  Используя  цифровой  вольтметр  для  измерения

сопротивления между клеммами датчика.

Находится ли измеренная величина сопротивления в
пределах  установленной  величины  при  температуре
около 25

0

С?

1280-1920

Ω



Смотрите

Шаг 4

Смотрите

Шаг 3

3

Замените датчик скорости колеса.
Завершен ли ремонт?

-

Система в

порядке

-

4

1.  Включите  цифровой  вольтметр  на  режим

измерения напряжения переменного тока.

2.  Измерьте выходное напряжение между клеммами

датчика  скорости  колеса,  делая  при  этом  одно
вращение колесом каждые две секунды.

Находится  ли  измеренная  величина  выходного
напряжения в пределах установленной величины?

≈

 120 В

Смотрите

Шаг 6

Смотрите

Шаг 5

5

При  необходимости  замените  датчик  или  зубчатое
колесо.
Завершен ли ремонт?

-

Система в

порядке

-

6

1.  Отсоедините электропроводку с ЭБУТ.
2.  Подсоедините

цифровой

вольтметр

между

массой  и  одной  клеммой  разъема  датчика
скорости колеса.

3.  Включите зажигание.
4.  Повторите вышеуказанные пункты (от 1 до 3) для

второй клеммы разъема датчика скорости колеса.

Находится  ли  измеренная  величина  напряжения  для
каждой клеммы в пределах установленной величины?

>

 1 В

Смотрите

Шаг 7

Смотрите

Шаг 8

7

Произведите  ремонт  замыкания  на  напряжение  в
неисправной цепи.
Завершен ли ремонт?

-

Система в

порядке

-

8

1.  Переведите  включатель  зажигания  в  положение

LOCK.

2.  Измерьте  сопротивление  между  массой  и

клеммой 1 на разъеме электропроводки ЭБУТ.

3.  Измерьте  сопротивление  между  массой  и

клеммой 2 разъема электропроводки ЭБУТ.

Меньше  ли  измеренная  величина  сопротивления  в
каждой цепи, установленной величины?

∞



Смотрите

Шаг 9

Смотрите

Шаг 10

9

Произведите

ремонт

замыкания

на

массу

неисправной цепи.
Завершен ли ремонт?

-

Система в

порядке

-

10

1.  Измерьте  сопротивление  между  клеммой  1  на

разъеме  электропроводки  ЭБУТ  и  клеммой
разъема

датчика

скорости

колеса,

подсоединенной к белому проводу.

2.  Измерьте  сопротивление  между  клеммой 2 на

разъеме  электропроводки  ЭБУТ  и  клеммой
разъема

датчика

скорости

колеса,

подсоединенной к серому проводу.

Находится  ли  измеренная  величина  напряжения  для
каждого

провода

в

пределах

установленной

величины?

>

 5

Ω



Смотрите

Шаг 11

Смотрите

Шаг 12



4F – 34  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

ДКН С0050 – Неисправность в цепи правого заднего датчика скорости колеса

(Продолжение)



Шаг

Действие

Величина

Да

Нет

11

При  необходимости  произведите  ремонт  обрыва  или
высокого  сопротивления  в  неисправной  цепи.
Убедитесь,  что  клеммы 3 и  10  разъема  С110  и
клеммы 1 и 2 разъема С302 проверены.
Завершен ли ремонт?

-

Система в

порядке

-

12

Замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-





АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА  4F – 35

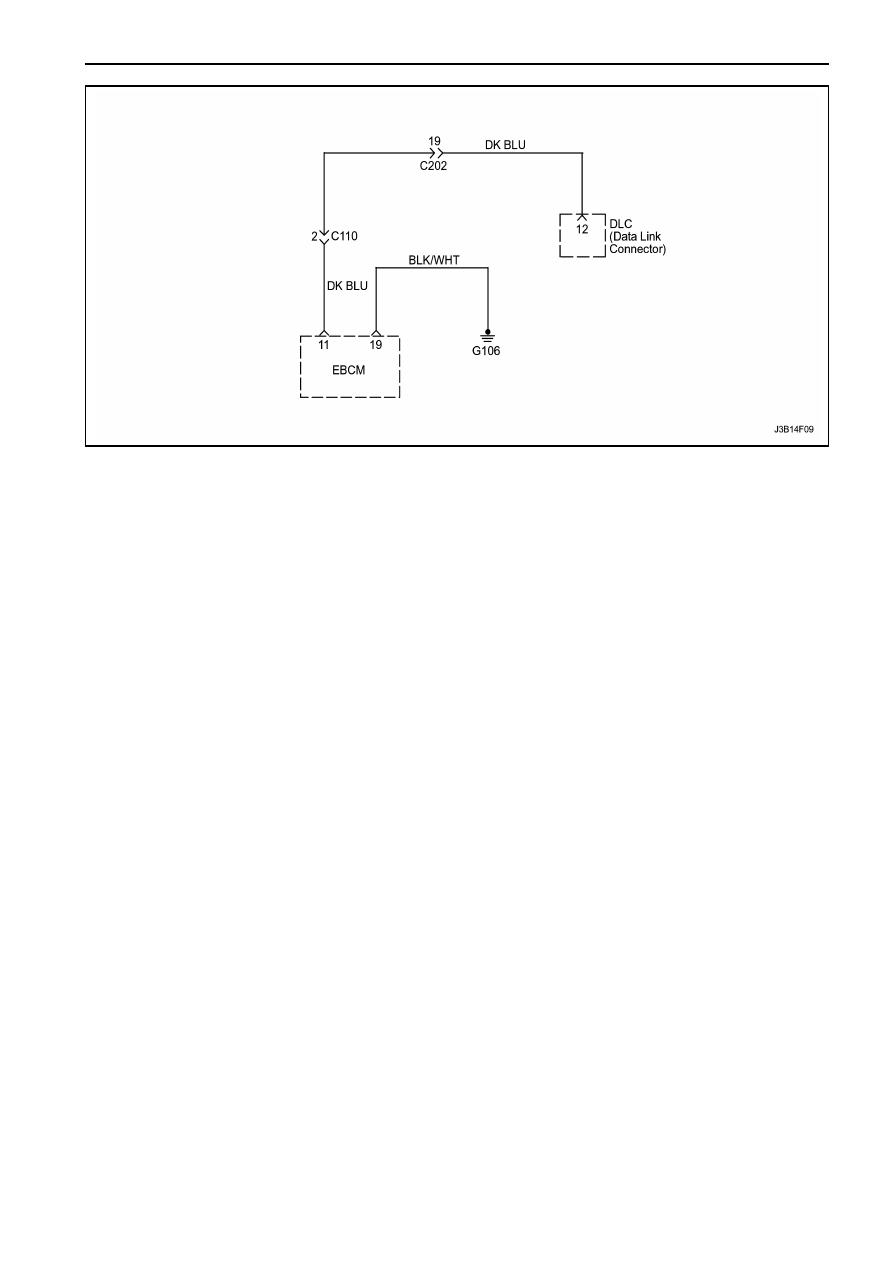

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) С0060/С0065





НЕИСПРАВНОСТЬ СОЛЕНОИДА ЛЕВЫХ ПЕРЕДНИХ КЛАПАНОВ

ВПУСКА И ВЫПУСКА



Описание цепи
Цепь  катушки  соленоида  клапана  питается
током  от

аккумуляторной  батареи

когда

включается  реле  клапана.  Переключаемое
заземление

обеспечивается

электронным

блоком управления тормозов (ЭБУТ) для каждой
катушки.
Диагностика
Эта  процедура  проверяет  работу  левых
передних клапанов впуска и выпуска.
Причины

•

  Катушка  (обмотка)  соленоида  оборвана  или

замкнута.

Отсутствие действия
АБС  не  работает  и  индикаторная  лампа  АБС
включена на оставшийся цикл зажигания. ЭРТС
не  работает.  Если  неисправность  имеет
перемежающийся  характер,  ЭБУТ  включает
систему  в  следующем  цикле  зажигания  и
установит историю ДКН.
Описание проверки
Нижеследующие  номера  направляют  к  тем  или
иным шагам в диагностической таблице.
1.  Этот  шаг  начинает  проверку  впускного

клапана.

2.  Этот шаг проверяет выпускной клапан.

4F – 36  АНТИБЛОКИРОВОЧНАЯ  ТОРМОЗНАЯ  СИСТЕМА

ДКН С0060/С0065 – Неисправность соленоида левых передних

клапанов впуска и выпуска



Шаг

Действие

Величина

Да

Нет

1

1.  Поднимите  и  закрепите  надлежащим  образом

тестируемый угол автомобиля.

2.  Включите зажигание.
3.  Подсоедините сканер к разъему канала передачи

данных  (РКПД)  и  выберите  "Переднее  левое
колесо" чтобы начать проверку соленоида на этом
колесе.  При  этом  проверяются  и  впускной  и
выпускной клапана.

4.  Когда  сканер  показывает  "Сохраняйте  давление"

выжмите  педаль  тормоза  и  удерживайте  ее  до
окончания проверки.

5.  Воспользуйтесь  помощью  ассистента,  чтобы

провернуть колесо.

Можно ли провернуть колесо?

-

Смотрите

Шаг 2

Смотрите

Шаг 6

2

1.  Сохраняйте давление на педали тормоза.
2.  Когда  сканер  показывает  "Увеличьте  давление",

воспользуйтесь  помощью  ассистента,  чтобы
провернуть колесо.

Теперь можно ли провернуть колесо?

-

Смотрите

Шаг 6

Смотрите

Шаг 3

3

1.  Сохраняйте давление на педали тормоза.
2.  Когда  сканер  показывает  "Включите  падение

давления",  воспользуйтесь  помощью  ассистента,
чтобы провернуть колесо.

Можно ли провернуть колесо?

-

Смотрите

Шаг 4

Смотрите

Шаг 6

4

1.  Уберите давление с педали тормоза, когда сканер

показывает "Выключите падение давления".

2.  Очистите все ДКН.
3.  Проведите дорожный тест автомобиля.
Устанавливаются ли ДКН снова?

-

Смотрите

Шаг 6

Смотрите

Шаг 5

5

1.  Проверьте  электропроводку  и  клеммы  разъема

как причину перемежающейся неисправности.

2.  Произведите

ремонт

любой

обнаруженной

неисправности.

Завершен ли ремонт?

-

Система в

порядке

-

6

Замените блок управления АБС.
Завершен ли ремонт?

-

Система в

порядке

-
