ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ    4Е1 – 5

2.  Подсоедините  тормозной  шланг,  установите

уплотнительные кольца и закрутите болт..

Затяжка

Затяните  болт  крепления  тормозного  шланга
впуска и  уплотнительные кольца моментом 32
Нм.

3.  Установите

передние

колеса.

Смотрите

Раздел 2Е, Шины и диски.

4.  Опустите автомобиль.
5.  Заполните  бачок  тормозной  жидкости  чистой

тормозной

жидкостью

до

необходимого

уровня.

6.  Прокачайте  тормозной  суппорт.  Смотрите

Раздел

4А,

Гидравлическая

система

тормозов.



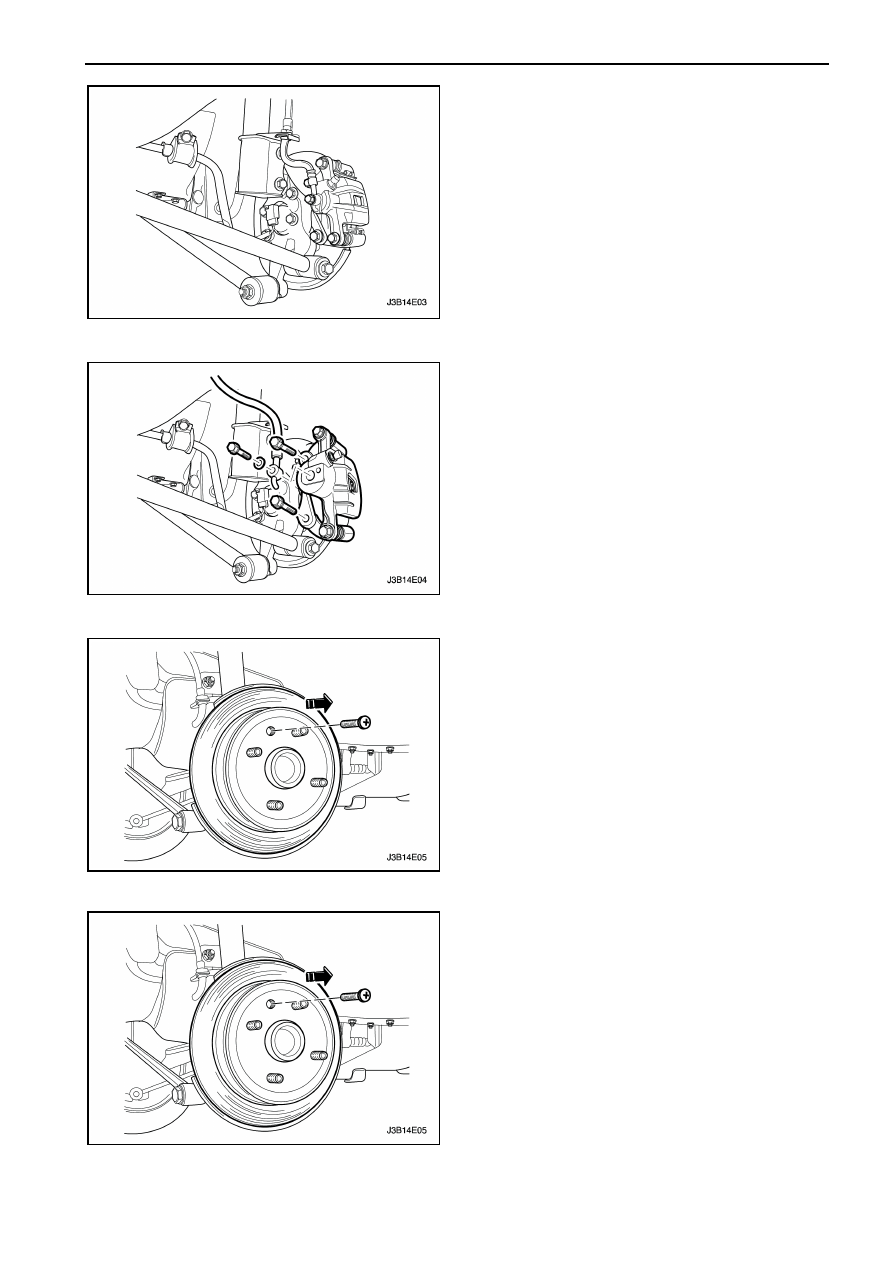

ТОРМОЗНОЙ ДИСК

Процедура снятия

1.  Снимите

тормозной

суппорт.

Смотрите

"Тормозной суппорт в сборе" в этом разделе.

2.  Снимите тормозные колодки.
3.  Снимите  кронштейн  крепления  тормозного

суппорта.









4.  Открутите стопорный винт тормозного диска.
5.  Снимите тормозной диск.















Процедура установки


Внимание:

Для

обеспечения

надлежащего

торможения,  всегда  обрабатывайте  поверхности
обеих  дисков,  хотя  только  один  тормозной  диск
нуждается в обработке.
1.  Установите  тормозной  диск  на  ступицу  колеса

и закрутите стопорный винт.

Затяжка

Затяните  стопорный  винт  тормозного  диска  к
ступице колеса моментом 4 Нм.



4Е1 – 6  ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ

2.  Примените  несколько  капель  связывающего

вещества  на  болты  крепления  кронштейна
тормозного суппорта и установите кронштейн.

Затяжка

Затяните

болты

крепления

кронштейна

тормозного суппорта моментом 56 Нм.

3.  Установите  тормозные  колодки  и  суппорт.

Смотрите  "Тормозной  суппорт"  в  этом
разделе.










СТУПИЦА И КОЛОДКИ
СТОЯНОЧНОГО ТОРМОЗА /
ТОРМОЗНОЙ ЩИТ



Процедура снятия

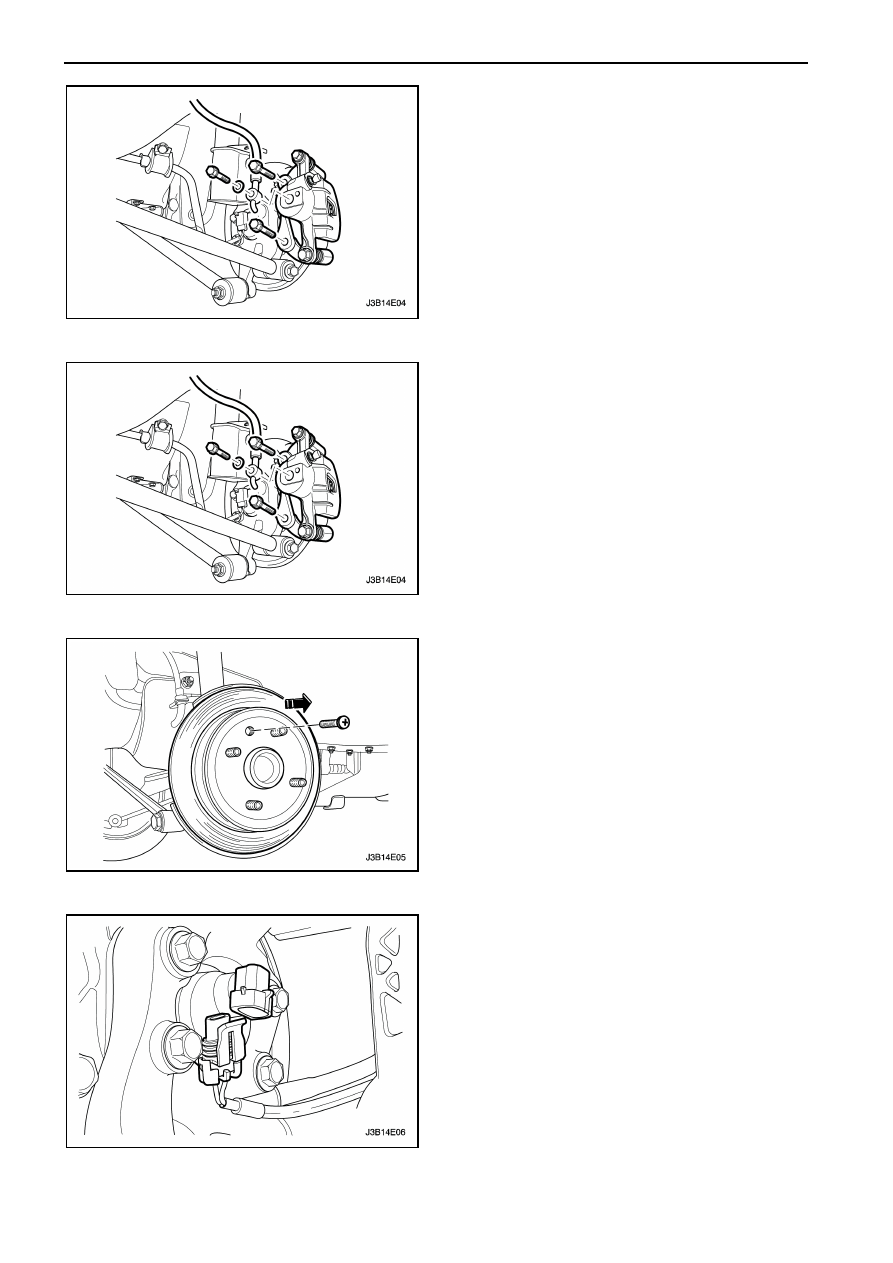

1.  Снимите  кронштейн  крепления  тормозного

суппорта.








2.  Открутите стопорный винт тормозного диска.
3.  Снимите тормозной диск.














4.  Отсоедините  разъем  заднего  датчика  АБС

тормозов.





ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ    4Е1 – 7

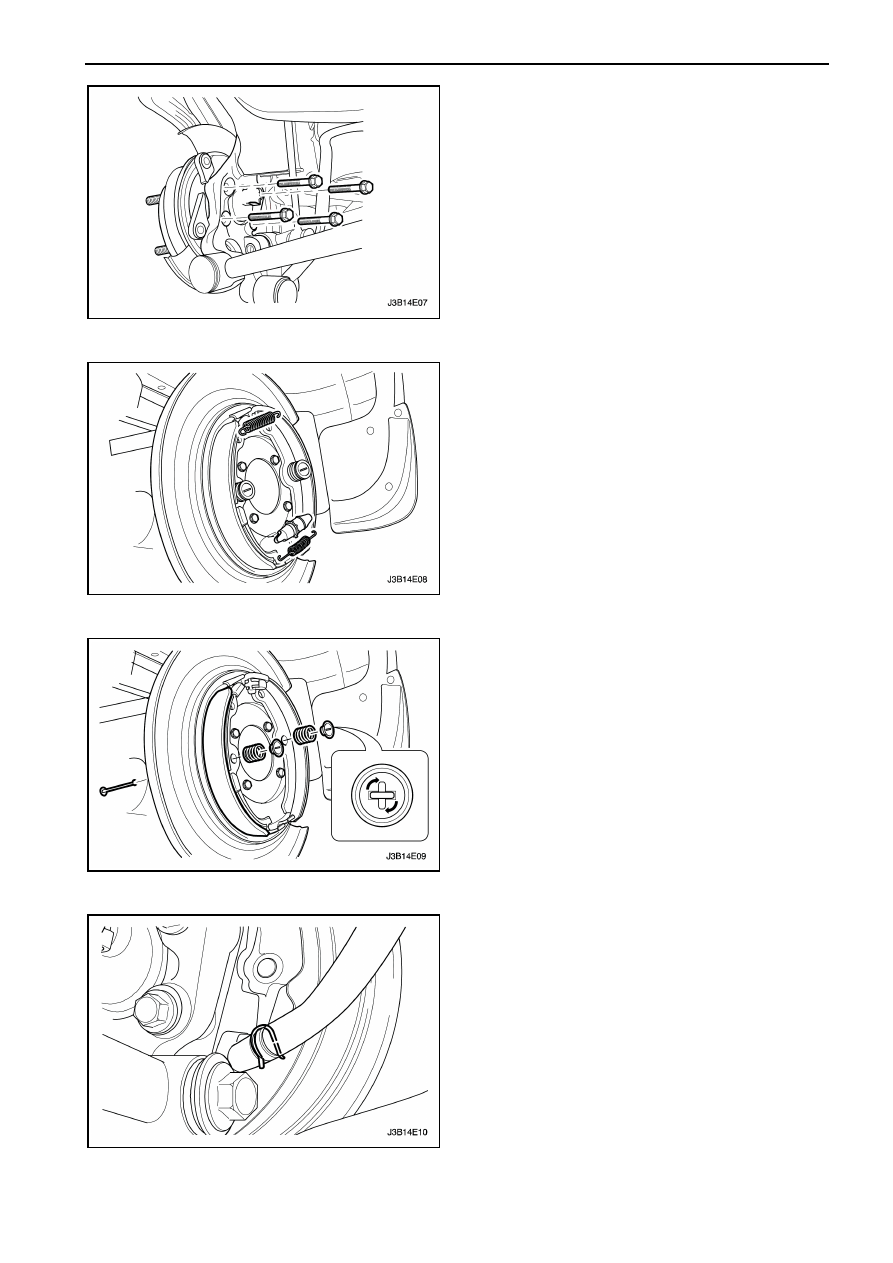

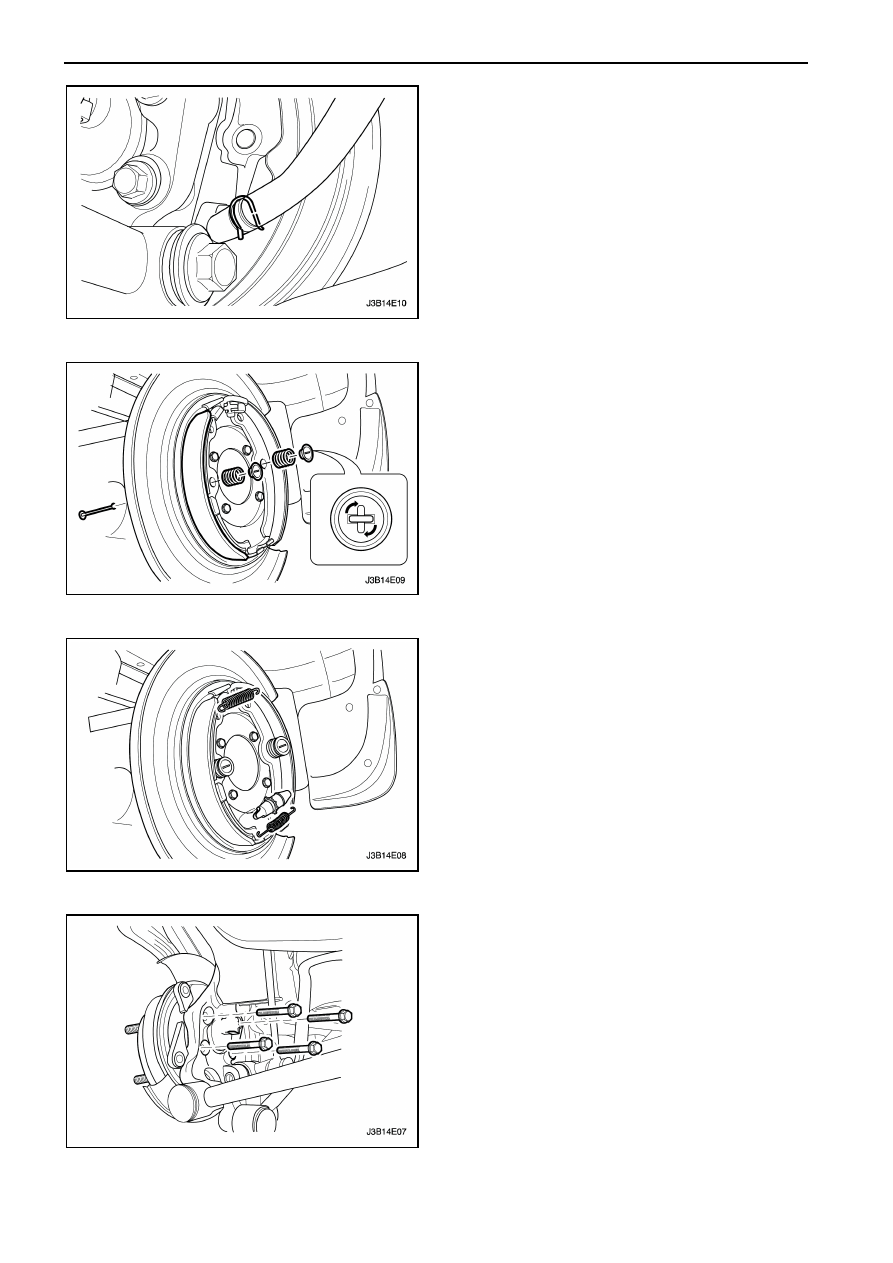

5.  Открутите  болты  крепления  ступицы  колеса  и

снимите ступицу.















6.  Снимите  верхнюю  пружину  возврата,  нижнюю

пружину возврата и регулятор в сборе.















7.  Снимите

стяжную

пружинную

пластину,

пружину и палец пластины.

8.  Снимите колодки стояночного тормоза.













9.  Снимите  палец  троса  стояночного  тормоза  и

трос с тормозного щита.



4Е1 – 8  ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ

Процедура установки

1.  Установите  трос  стояночного  тормоза  на

тормозном щите и зафиксируйте пальцем.














2.  Установите  палец  стяжной  пружины,  стяжной

пружины  колодок  стояночного  тормоза  и
стяжную пружинную пластину.














3.  Установите  регулятор  в  сборе,  нижнюю  и

верхнюю пружины возврата колодок.















4.  Закрутите болты крепления ступицы колеса.

Затяжка

Затяните  болты  крепления  ступицы  колеса
моментом 65 Нм.
