ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ    4Е1 – 9

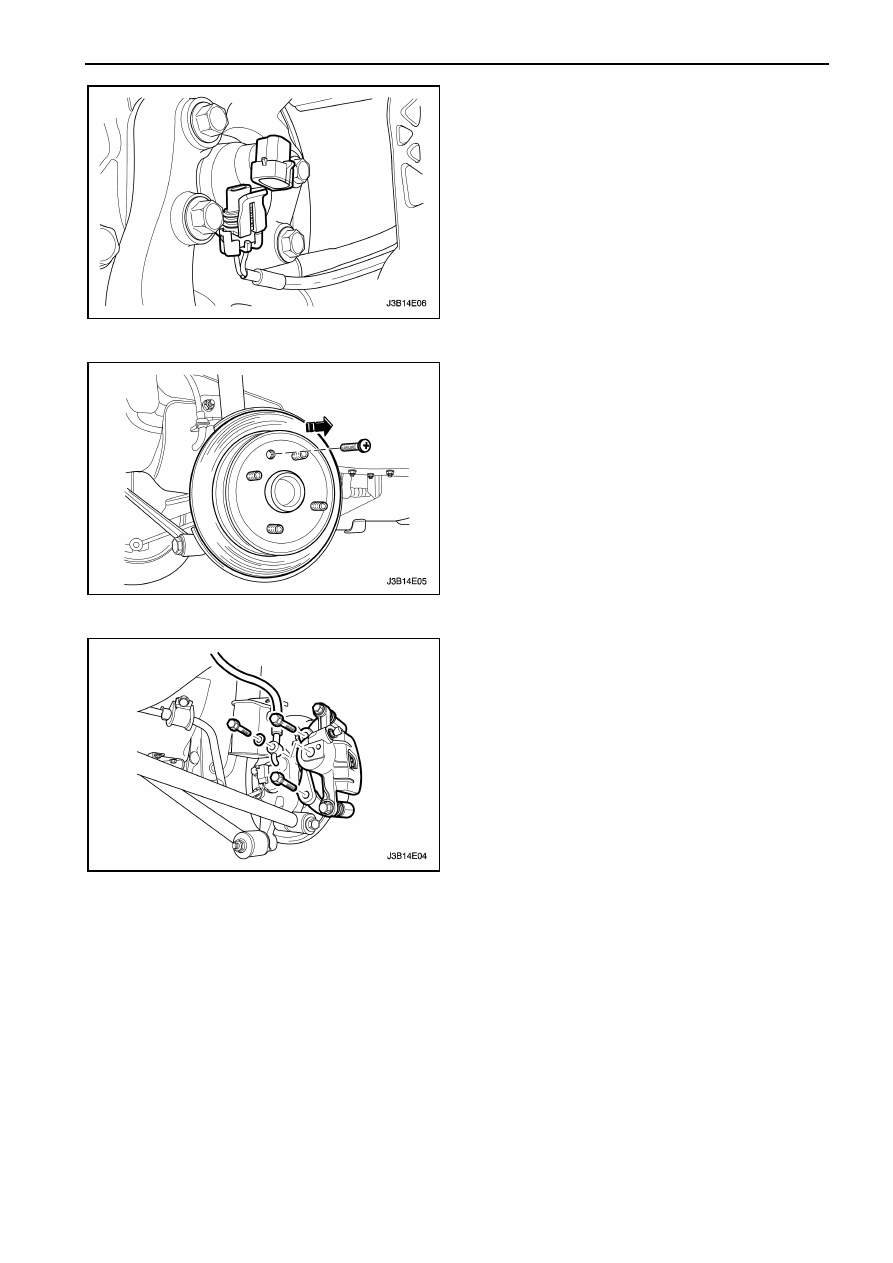

5.  Подсоедините разъем датчика АБС тормозов.















6.  Установите  тормозной  диск  и  закрутите

стопорный винт.

Затяжка

Затяните  стопорный  винт  тормозного  диска
моментом 4 Нм.












7.  Установите  кронштейн  тормозного  суппорта  и

закрутите болты крепления.

Затяжка

Затяните

болты

крепления

кронштейна

тормозного суппорта моментом 56 Нм.

8.  Установите колесо.


4Е1 – 10  ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ

КАПИТАЛЬНЫЙ РЕМОНТ
ТОРМОЗНОГО СУППОРТА



Процедура разборки

1.  Снимите тормозной суппорт в сборе. Смотрите

"Суппорт" в этом разделе.

ПРЕДОСТЕРЕЖЕНИЕ: Не пытайтесь поймать
поршень

при

снятии

поршня

с

использованием  сжатого  воздуха.  Поршень
вылит  из  отверстия  с  достаточной  силой
чтобы повредить ладонь или пальцы.
Внимание:  При  снятии  поршня  тормозного
суппорта  расположите  свернутых  полотенец  под
суппорт    для  предотвращения  повреждения
поршня.

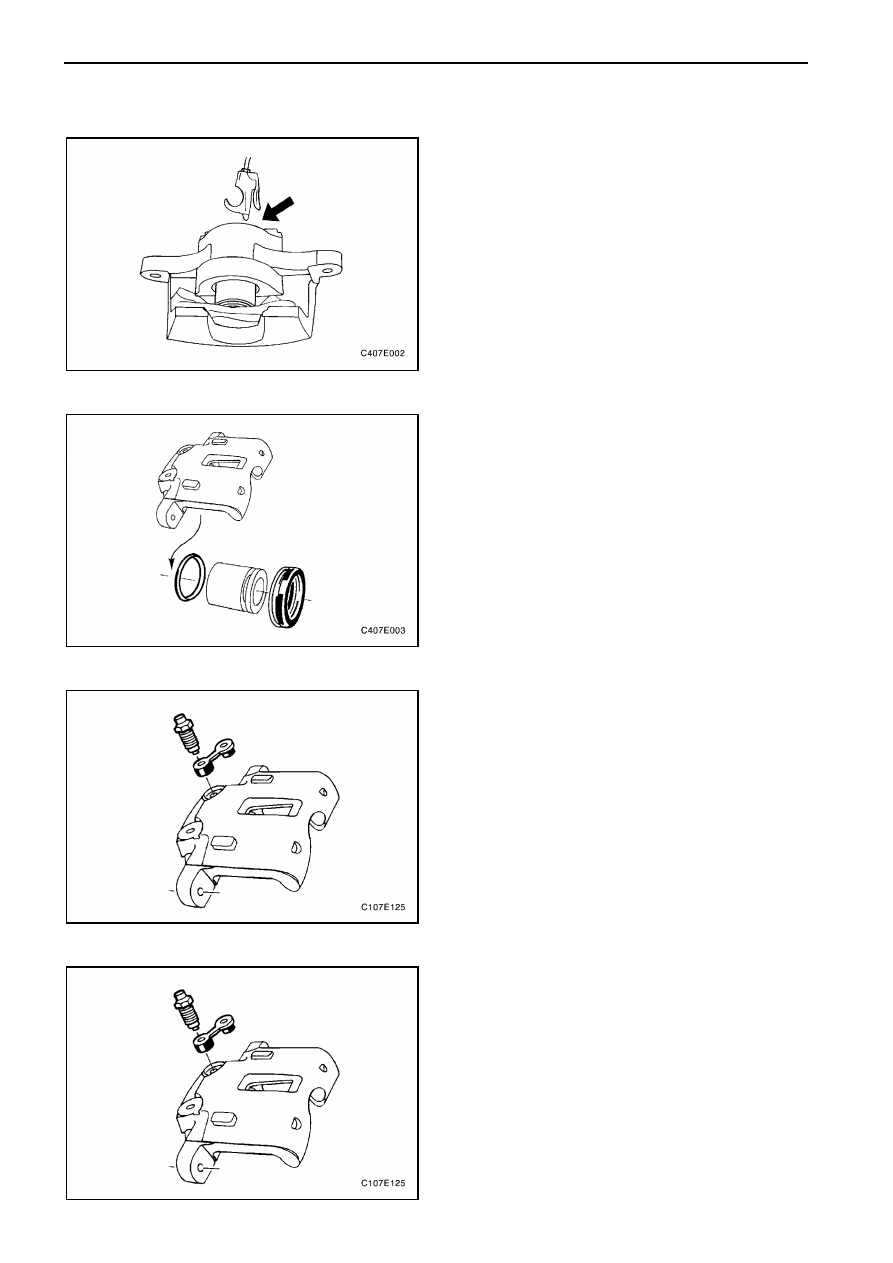

2.  Примените  сжатый воздух  без частичек  масла

на впускное отверстие шланга.


3.  Снимите  поршень  с  отверстия  и  снимите

пылезащитную манжету с поршня.

4.  Снимите  внутреннюю  манжету  с  отверстия.

Будьте осторожны, чтобы не нанести на стенки
отверстия царапины.









5.  Снимите  пылезащитный  колпачок  и  открутите

сливной винт.
















Процедура установки

Внимание:

Не

проводите

какую-либо

механическую  обработку  на  поверхности  стенки
отверстия или поршня.
1.  Прочистите  все  детали  денатурированным

спиртом  или  тормозной  жидкостью.  Высушите
детали  сжатым  воздухом  без  смазки  и
продуйте  все  проходы  в  корпусе  и  сливной
винт.

2.  Проверьте  поршень  и  суппорт  на  наличие

царапин, задир или коррозии. Замените деталь
при наличии вышеуказанных дефектов.





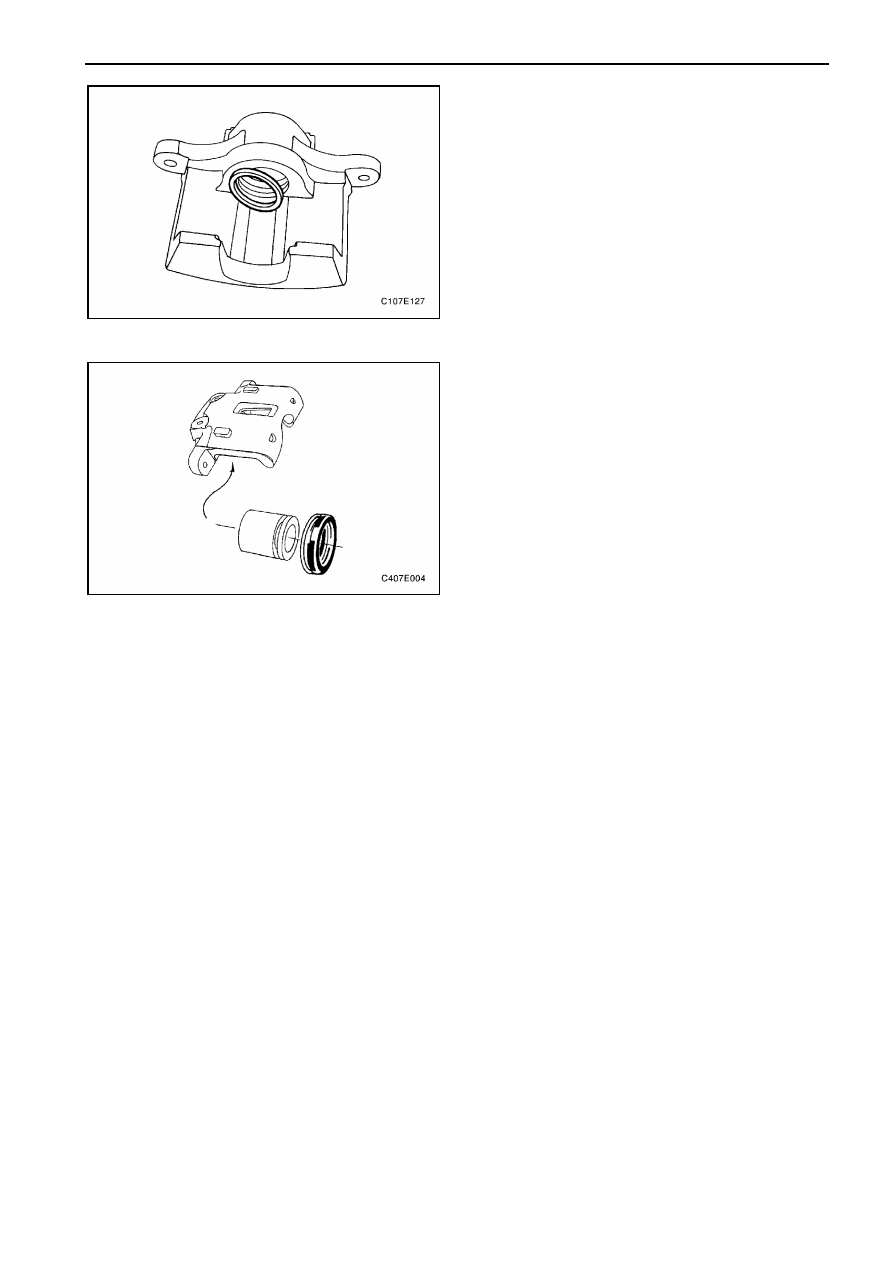

ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ    4Е1 – 11

3.  Смажьте

новую

внутреннюю

манжету

тормозной жидкостью.

4.  Установите  внутреннюю  манжету  поршня

внутрь канавки в отверстии суппорта.













5.  Установите  пылезащитную  манжету  поршня  в

пазу.

6.  Смажьте поршень тормозной жидкостью.
7.  Надавите поршень  внутрь до тех  пор,  пока он

не

установится

надлежащим

образом.

Убедитесь,

что

пылезащитная

манжета

правильно расположена в поршне и суппорте.

8.  Повторно  установите  суппорт.  Смотрите

"Суппорт" в этом разделе.

9.  Прокачайте  тормозную  систему.  Смотрите

Раздел 4F, Антиблокировочная  система
тормозов.



4Е1 – 12  ЗАДНИЙ  ДИСКОВЫЙ  ТОРМОЗНОЙ  МЕХАНИЗМ

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



СУППОРТ ДИСКОВОГО
ТОРМОЗНОГО МЕХАНИЗМА В
СБОРЕ

Данный  суппорт  имеет  одиночное  отверстие.
Тормозной  суппорт  установлен  на  поворотном
кулаке  и  крепится  двумя  болтами.  Давление
тормозной  жидкости,  создаваемое  нажатием
педали

тормоза,

преобразовывается

в

тормозную  силу.  Эта  сила  одинаково  действует
на

поршень

и

днище

отверстия

и  перемещает  поршень  наружу  и  суппорт
внутрь,

побуждая

тормозные

колодки

прижиматься  к  тормозному  диску.  Сила  трения
между

соприкасающимися

поверхностями

тормозных  накладок  и  тормозным  диском
приводит у остановке автомобиля.


•

  При  обслуживании  тормозного  суппорта

замените  все  детали,  включаемые  в
ремонтный комплект.

•

  Смазывайте  резиновые  детали  чистой

тормозной жидкостью для легкой сборки.

•

  Не  используйте  сжатый  воздух  с  частицами

масла,  на  деталях  тормозного  механизма,
так  как  могут  повредиться  резиновые
элементы.

•

  Если  какая-нибудь  часть  гидравлической

системы  была  снята  или  отсоединена,
необходимо  прокачать  часть  или  всю
тормозную  систему.  Смотрите  Раздел 4F,
Антиблокировочная система тормозов.

•

  Заменяйте  тормозные  накладки  в  сборе  на

одной оси.

•

  Величина  момента  затяжки  рассчитана  на

сухие

и

несмазанные

резьбовые

соединения.

•

  Выполняйте  все  ремонтные  работы  на

чистом  столе,  без  пятен  от  минеральных
масел.
