ЗАДНЯЯ  ПОДВЕСКА  2D – 15

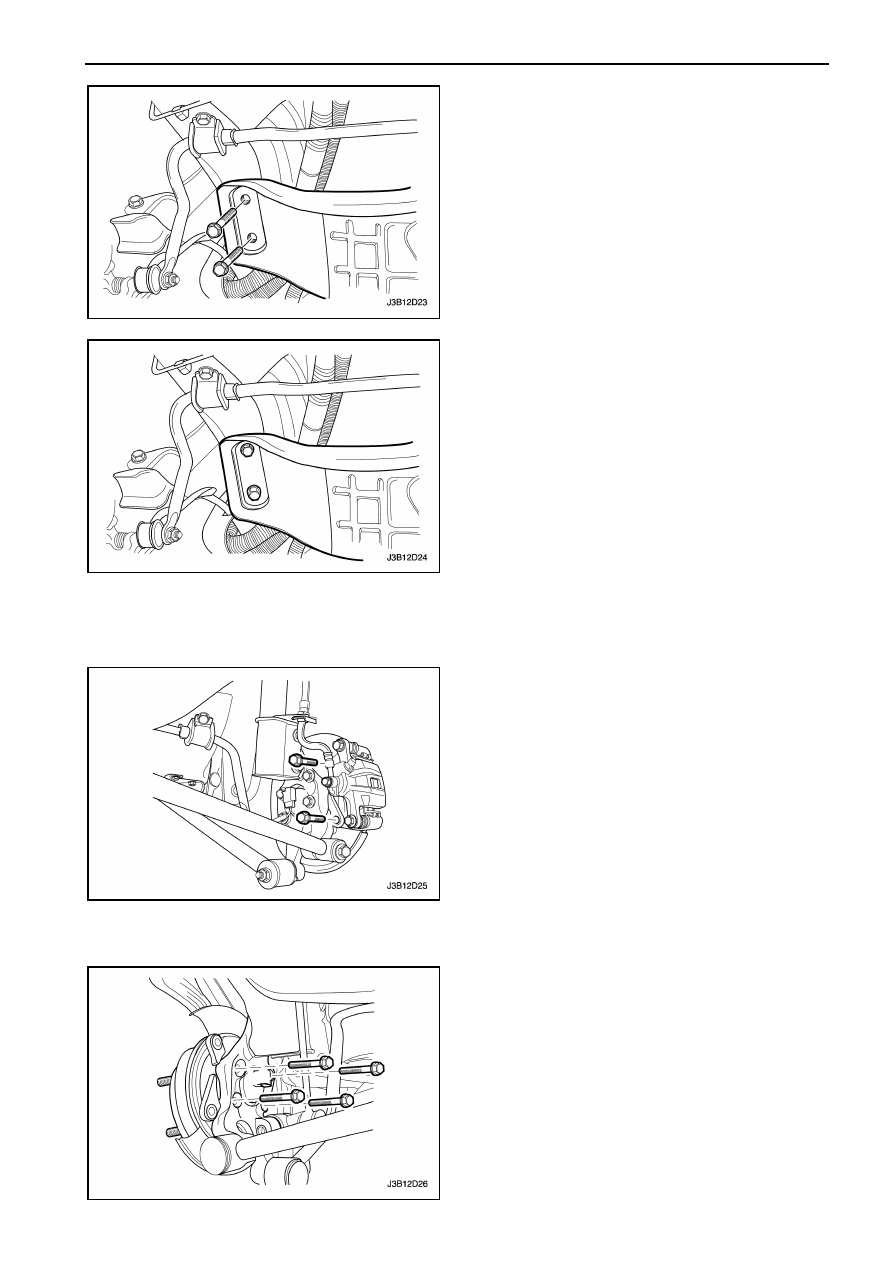

5.  Открутите болты крепления поперечной балки

с кузова.

6.  Снимите поперечную балку.













Процедура установки

1.  Установите поперечную балку.
2.  Закрутите болты  крепления поперечной  балки

к кузову.

Затяжка

Затяните болты крепления поперечной балки к
кузову моментом 112 Нм.

3.  Установите  и  расположите  надлежащим

образом  электропроводку  датчика  скорости
заднего колеса.

4.  Закрутите  болт  крепления  задней  поперечной

тяги  на  поперечной  балке.  Смотрите  "Задняя
поперечная тяга" в этом разделе.

5.  Закрутите

болт

крепления

передней

поперечной  тяги  на  поперечной  балке.
Смотрите  "Передняя  поперечная  тяга"  в  этом
разделе.

6.  Опустите автомобиль.


СТУПИЦА КОЛЕСА И
ПОДШИПНИК В СБОРЕ



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

3.  На  автомобиле  с  задними  барабанными

тормозными  механизмами,  открутите  упорный
винт тормозного барабана и снимите барабан.
Смотрите  Раздел  4Е,  Задний  тормозной
механизм.

4.  На

автомобиле

с

задними

дисковыми

тормозными механизмами, снимите тормозной
суппорт  и  тормозной  диск..  Смотрите  Раздел
4Е, Задний тормозной механизм.


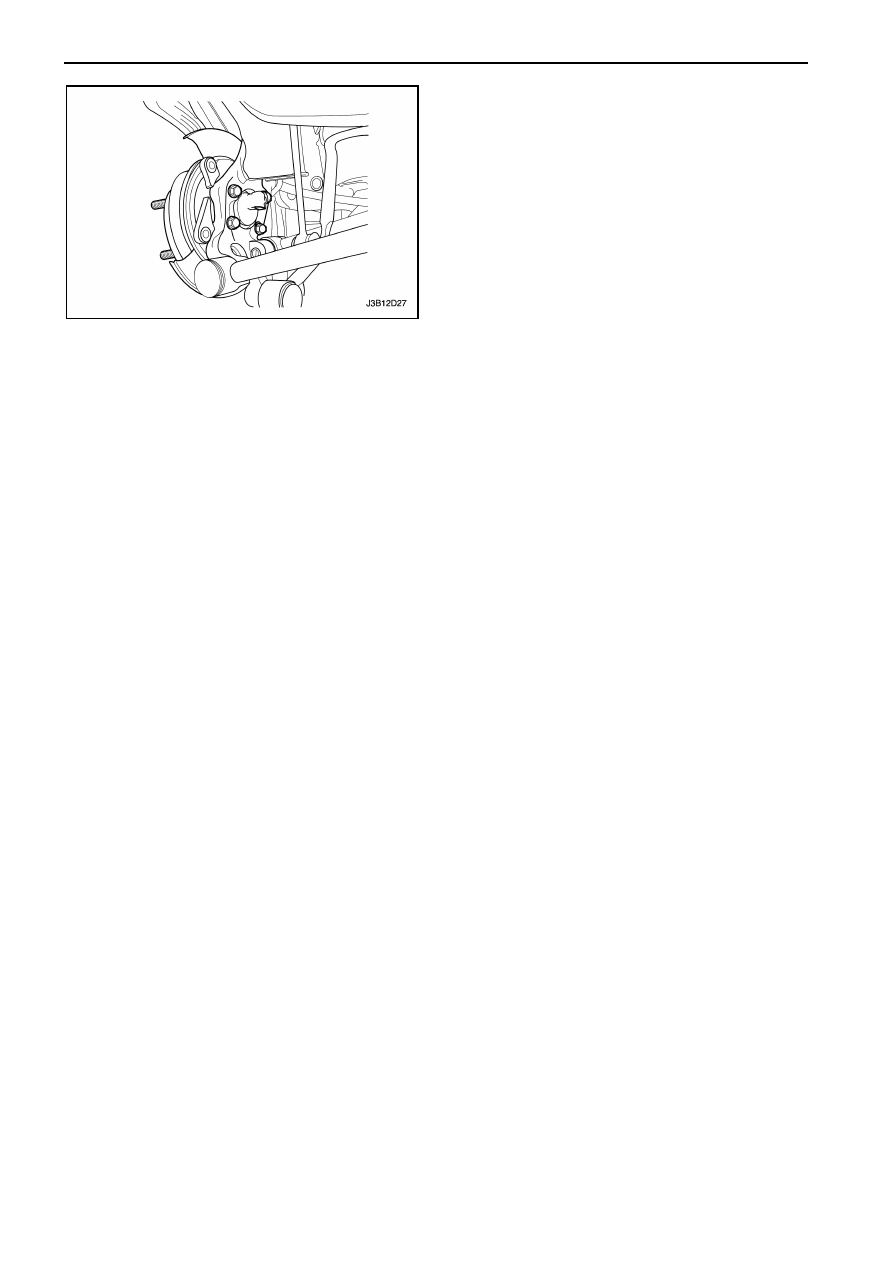

5.  Открутите  болты  крепления  ступицы  колеса  и

снимите ступицу в сборе.



2D – 16  ЗАДНЯЯ  ПОДВЕСКА

Процедура установки

1.  Установите ступицу колеса в сборе.

Затяжка

Затяните  болты  крепления  ступицы  колеса
моментом 65 Нм.

2.  Закрутите гаку ступицы колеса.
3.  На

автомобиле

с

задними

дисковыми

тормозными

механизмами,

установите

тормозной  суппорт  и  тормозной  диск..
Смотрите  Раздел  4Е,  Задний  тормозной
механизм.

4.  На  автомобиле  с  задними  барабанными

тормозными

механизмами,

установите

тормозной  барабан  и  закрутите  упорный  винт
тормозного  барабана  Смотрите  Раздел  4Е,
Задний тормозной механизм.

5.  Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.

6.  Опустите автомобиль.




ЗАДНЯЯ  ПОДВЕСКА  2D – 17

РЕМОНТ АГРЕГАТОВ

ПРУЖИНЫ И ИЗОЛЯТОРЫ

Необходимые инструменты
КМ-329-А Инструмент для обжимки пружин.


Процедура разборки

1.  Снимите заднюю стойку в сборе с автомобиля.

Смотрите "Стойка в сборе" в этом разделе.

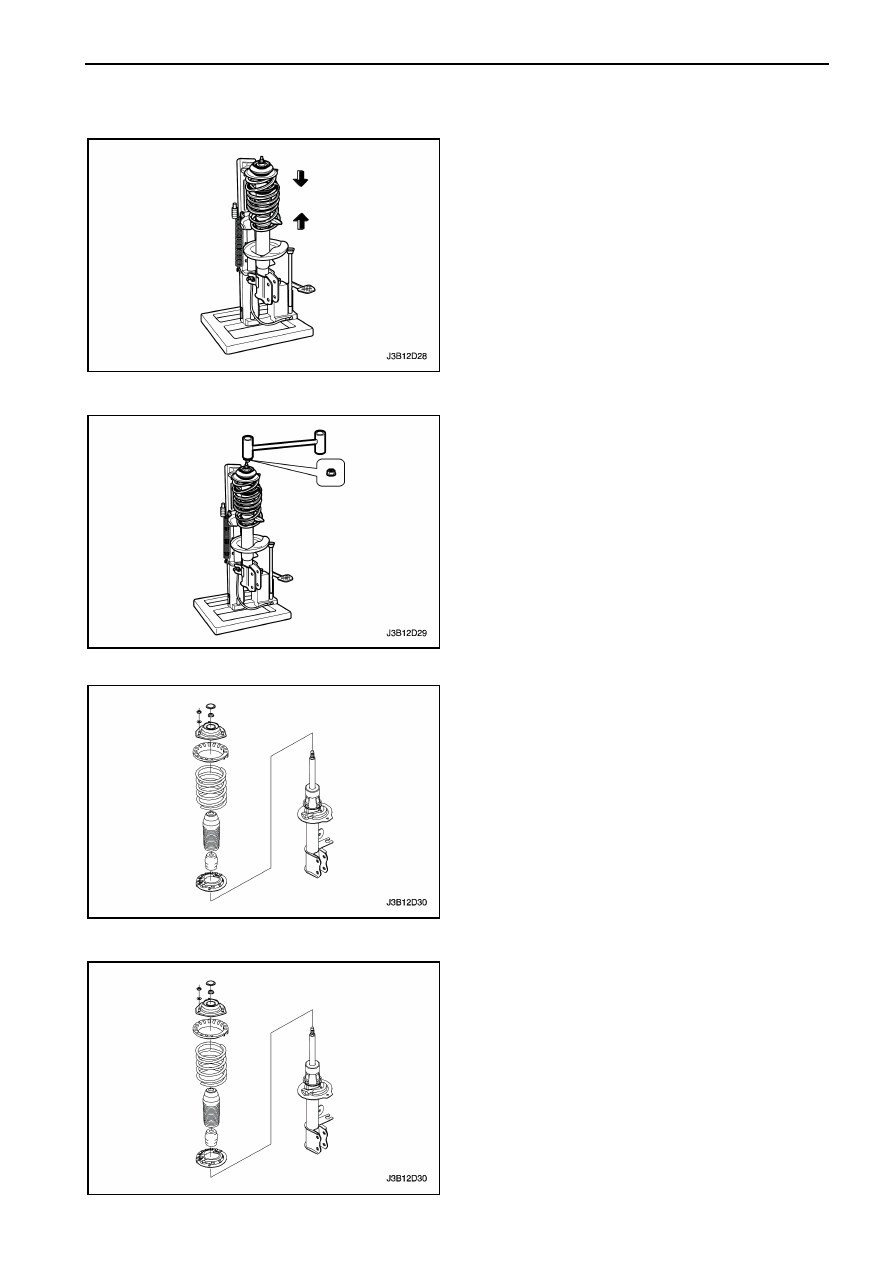

2.  Закрепите

заднюю  стойку

в  сборе  в

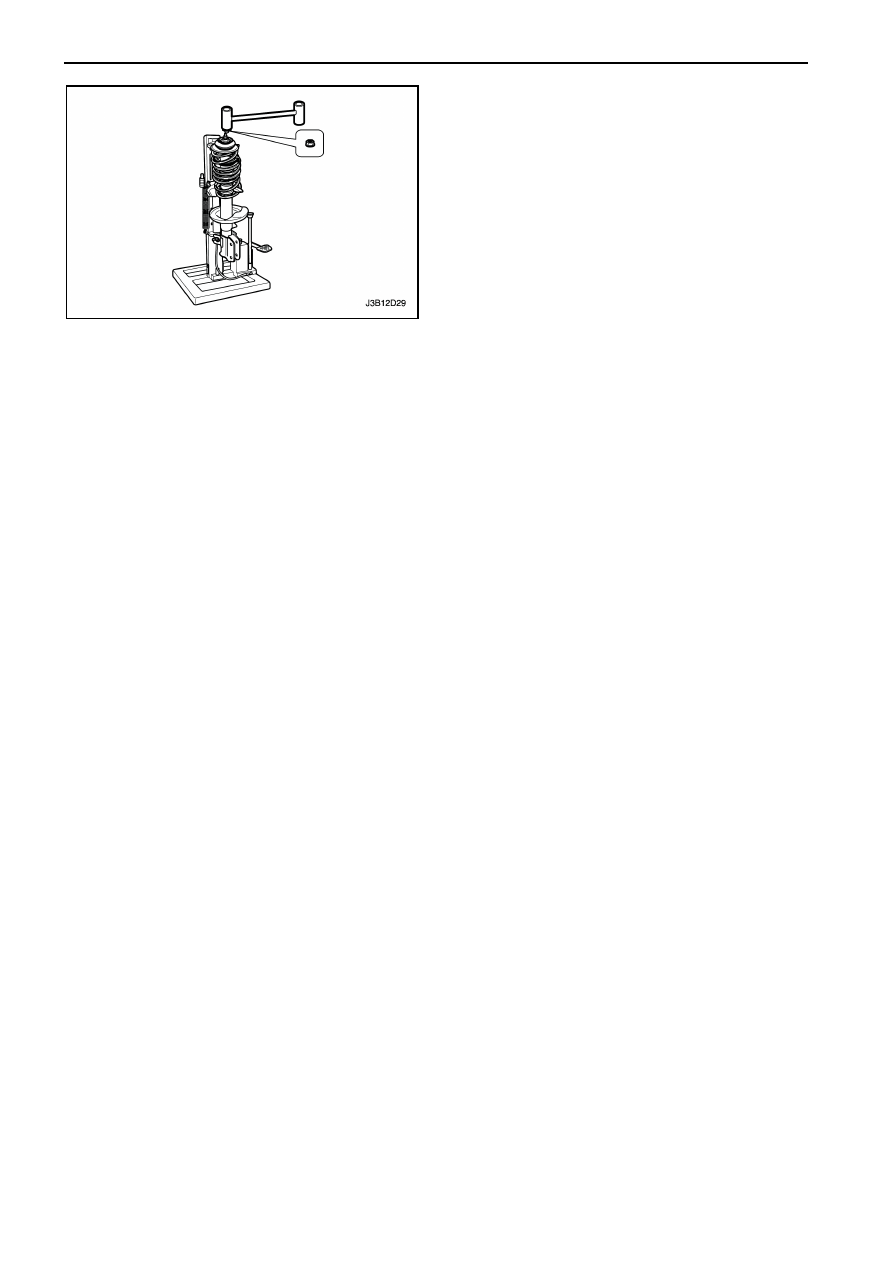

инструменте  для  обжимки  пружин  (КМ-329-А
или DW320-010).  Убедитесь,  что  крючки
расположены надлежащим образом.






3.  Сожмите пружину.
4.  Открутите стопорную гайку со штока демпфера

стойки.













5.  Снимите крепление задней стойки.
6.  Снимите

верхнюю

тарелку

пружины,

пылезащитный кожух и демпфер.

7.  Отпустите пружину.
8.  Снимите пружину и седло пружины.












Процедура сборки

1.  Установите седло пружины и пружину.
2.  Сожмите пружину.
3.  Установите  демпфер,  пылезащитный  кожух  и

верхнюю тарелку пружины.

4.  Установите крепление задней стойки.



2D – 18  ЗАДНЯЯ  ПОДВЕСКА

5.  Закрутите стопорную гайку на штоке демпфера

стойки.

Затяжка

•

  Затяните

гайки

крепления

шарового

шарнира к рычагу моментом 100 Нм.

•

  Затяните  гайку  крепления  демпфера

стойки  к  креплению  стойки  моментом 75
Нм.

6.  Отпустите пружину.
7.  Снимите  стойку  в  сборе  с  инструмент  для

обжимки  пружин  и  установите  стойку  в  сборе
на  автомобиль.  Смотрите  "Стойка  в  сборе"  в
этом разделе.





КУЛАК



Процедура разборки

1.  Снимите кулак с автомобиля. Смотрите "Кулак

в сборе" в этом разделе.

2.  Снимите  тормозной  суппорт  и  тормозной  диск

или  тормозной  барабан.  Смотрите  Раздел  4Е,
Задний тормозной механизм.

3.  Снимите пылезащитную крышку, шпонку (cotter

pin),  корончатую  гайку,  стопорную  шайбу  и
ступицы  колеса.  Смотрите  "Ступицы  колеса  и
подшипник в сборе" в этом разделе.

4.  На  автомобилях  с  задними  барабанными

тормозными  механизмами,  снимите  задний
барабанный  тормозной  механизм  в  сборе.  На
автомобилях

с

задними

дисковыми

тормозными  механизмами,  снимите  задний
дисковый  тормозной  механизм  в  сборе.
Смотрите  Раздел  4Е,  Задний  тормозной
механизм.

5.  Снимите тормозной щит. Смотрите Раздел 4Е,

Задний тормозной механизм.



Процедура сборки

1.  Установите  тормозной  щит.  Смотрите  Раздел

4E, Задний тормозной механизм.

2.  На  автомобилях  с  задними  барабанными

тормозными  механизмами,  установите  задний
барабанный  тормозной  механизм  в  сборе.  На
автомобилях

с

задними

дисковыми

тормозными  механизмами,  установите  задний
дисковый  тормозной  механизм  в  сборе.
Смотрите  Раздел  4Е,  Задний  тормозной
механизм.

3.  Установите ступица колеса, стопорную шайбу,

корончатую  гайку,  шпонку  и  пылезащитную
крышку.

Смотрите

"Ступица

колеса

и

подшипник в сборе" в этом разделе.

4.  Установите  тормозной  суппорт  и  тормозной

диск или тормозной барабан. Смотрите Раздел
4Е, Задний тормозной механизм.

5.  Установите  кулак  на  автомобиль  Смотрите

"Кулак в сборе" в этом разделе.
