ЗАДНЯЯ  ПОДВЕСКА  2D – 11

Процедура установки

1.  Установите продольную тягу.
2.  Закрутите гайку  и болт крепления кронштейна

продольной тяги.

Затяжка

Затяните  гайку  крепления  продольной  тяги  к
кронштейну  продольной  тяги  моментом  100
Нм.

3.  Закрутите  гайку  крепления  продольной  тяги  к

кулаку.

Затяжка

Затяните  гайку  крепления  продольной  тяги  к
кулаку моментом 150 Нм.

4.  Опустите автомобиль.



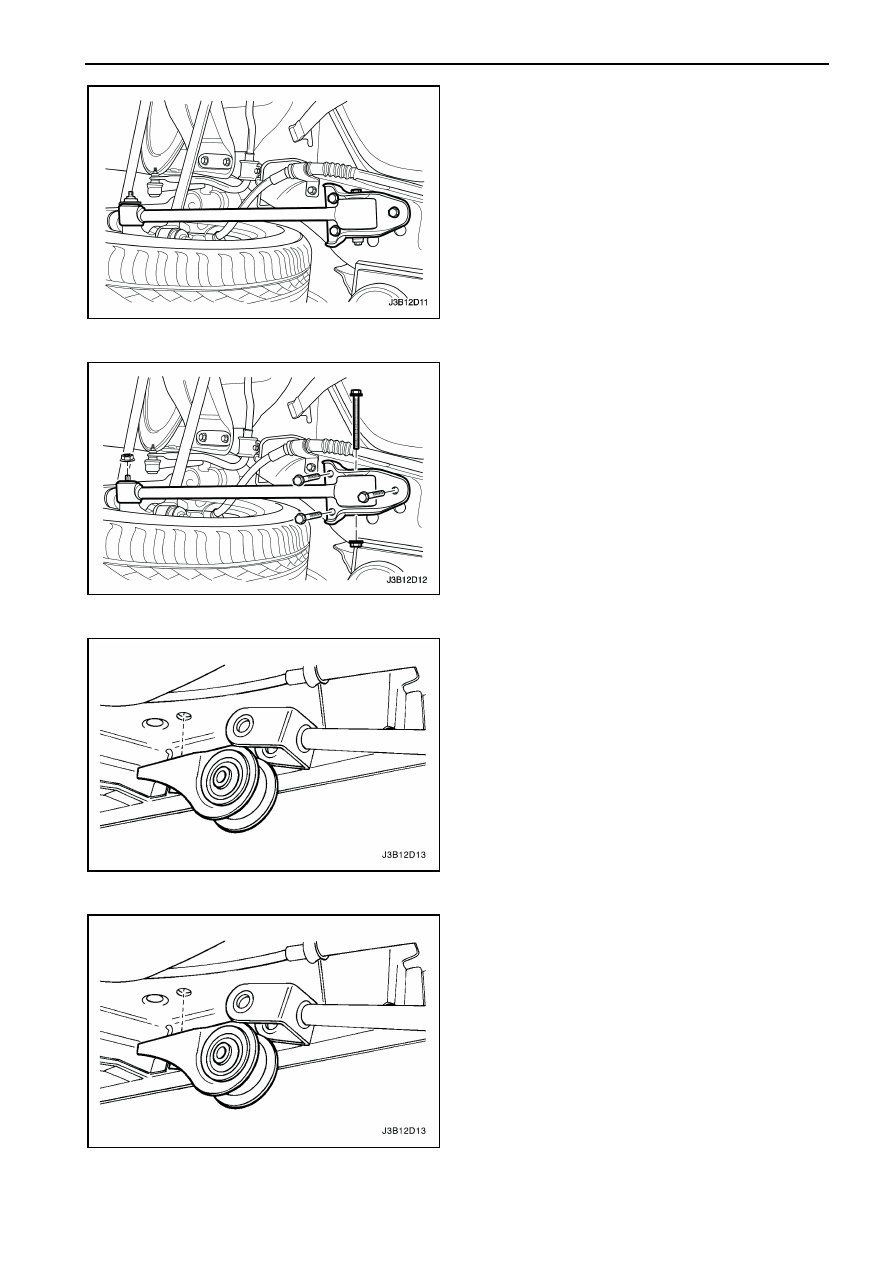

КРОНШТЕЙН ПРОДОЛЬНОЙ
ТЯГИ



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Открутите гайку и болт крепления продольной

тяги к кронштейну продольной тяги.

3.  Открутите  болты  крепления  кронштейна

продольной тяги к кузову.





4.  Снимите кронштейн продольной тяги.

















Процедура установки

1.  Установите кронштейн продольной тяги.




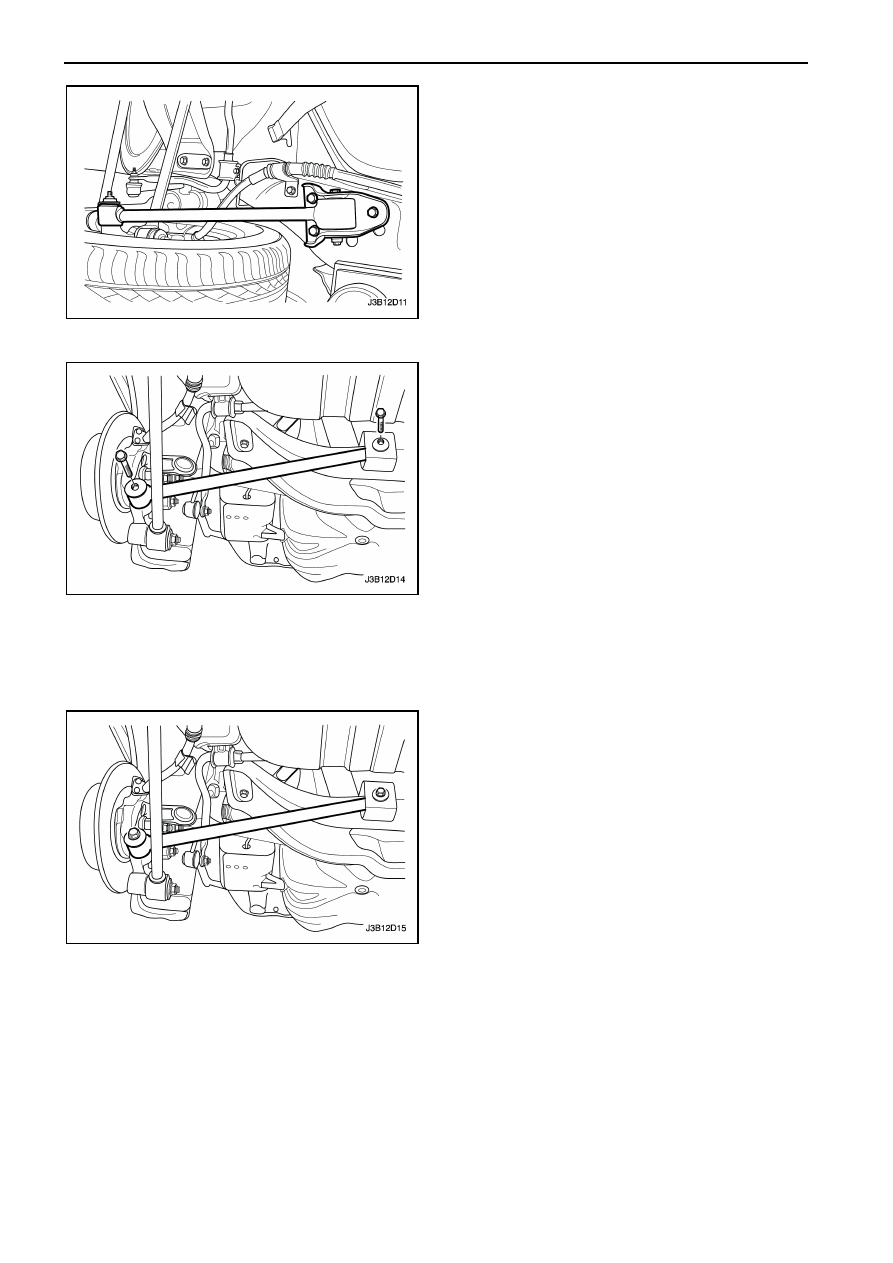

2D – 12  ЗАДНЯЯ  ПОДВЕСКА

2.  Закрутите  болты  крепления  кронштейна

продольной тяги к кузову.

Затяжка

Затяните

болты

крепления

кронштейна

продольной тяги к кузову моментом 70 Нм.

3.  Подсоедините  продольную  тягу  к  кронштейну

продольной  тяги,  закрутив  гайку  и  болт
крепления.

Затяжка

Затяните  гайку  и  болт  крепления  продольную
тягу  к  кронштейну  продольной  тяги  моментом
100 Нм.

4.  Опустите автомобиль.




ПЕРЕДНЯЯ ПОПЕРЕЧНАЯ ТЯГА



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

3.  На

автомобилях

оснащенных

антиблокировочной  системой  (АБС)  тормозов,
снимите  датчик  скорости  колеса  с  кулака  и
корпус (housing) АБС  тормозов  с  передней
поперечной тяги.

4.  Открутите  болт  передней  поперечной  тяги  с

задней поперечной балки.

5.  Открутите  болт  передней  поперечной  тяги  с

кулака.

6.  Снимите переднюю поперечную тягу.



Процедура установки

1.  Установите переднюю поперечную тягу.
2.  Закрутите

болт

крепления

передней

поперечной тяги к кулаку.

Затяжка

Затяните

болт

крепления

передней

поперечной тяги к кулаку моментом 120 Нм.

3.  Закрутите

болт

крепления

передней

поперечной тяги к поперечной балке.

4.  На

автомобилях,

оборудованных

АБС

тормозов,  установите  корпус (housing) АБС
тормозов  на  передней  поперечной  тяге  и
снимите датчик скорости колеса к кулаку.

5.  Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.

6.  Выполните  регулировку  углов  схождения

задних

колес.

Смотрите

Раздел 2B,

Геометрия колес.






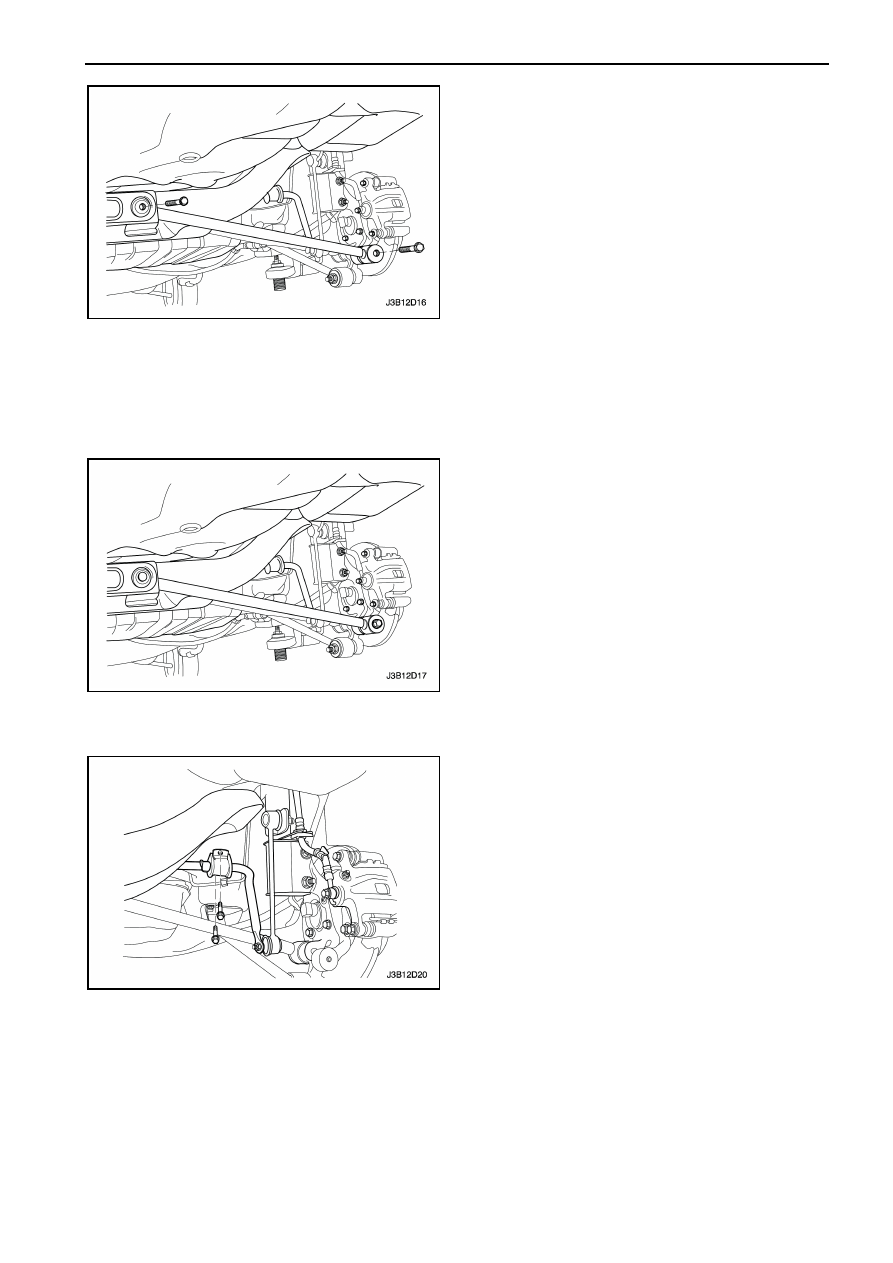

ЗАДНЯЯ  ПОДВЕСКА  2D – 13

ЗАДНЯЯ ПОПЕРЕЧНАЯ ТЯГА



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

Внимание:  До  откручивания  болта  крепления
поперечной  тяги  к  поперечной  балке,  отметьте
положение

регулировочного

кулачка

по

отношению к поперечной тяге и поперечной балке.
Этот  регулировочный  кулачок  должен  находиться
в

одинаковом

положении

при

установке

поперечной  тяги  на  автомобиле  для  обеспечения
надлежащего угла схождения.
3.  Открутите  болт  крепления  задней  поперечной

тяги с поперечной балки.

4.  Открутите  болт  крепления  задней  поперечной

тяги с кулака.

5.  Снимите заднюю поперечную тягу.


Процедура установки

1.  Установите заднюю поперечную тягу.
2.  Закрутите  болт  крепления  задней  поперечной

тяги к кулаку.

Затяжка

Затяните  болт  крепления  задней  поперечной
тяги к кулаку моментом 120 Нм.

3.  Установите  заднюю  поперечную  тягу  на

поперечной балке. Закрутите болты крепления
задней поперечной тяги к поперечной балке.

Затяжка

Затяните болты крепления задней поперечной
тяги к поперечной балке моментом 90 Нм.

4.  Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.



СТАБИЛИЗАТОР



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Открутите

болты

крепления

зажимов

стабилизатора.

3.  Открутите  гайку  крепления  стабилизатора  к

тяге стабилизатора.

4.  Снимите  зажимы  стабилизатора,  втулки  и

стабилизатор с автомобиля.



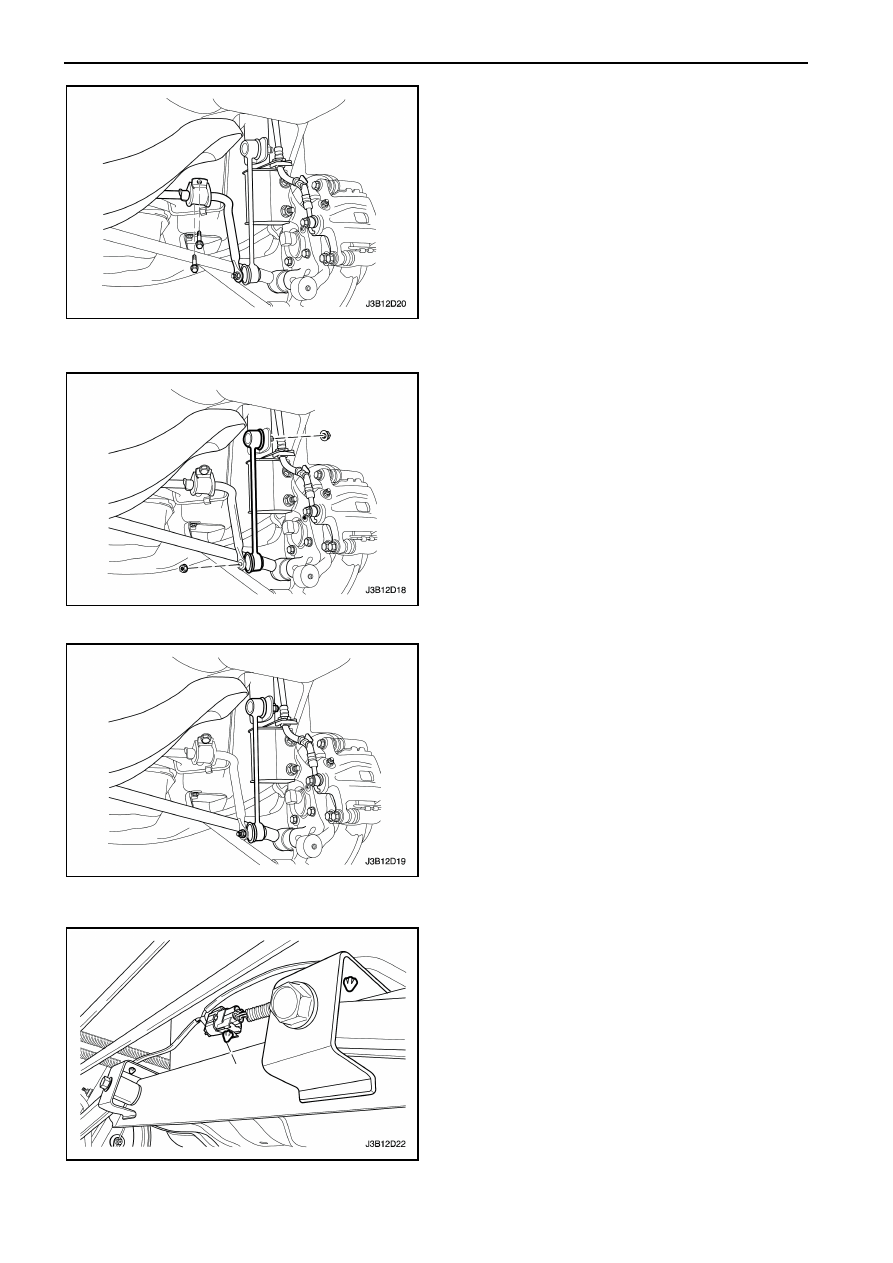

2D – 14  ЗАДНЯЯ  ПОДВЕСКА

Процедура установки

1.  Установите  стабилизатор,  втулки  и  зажимы

стабилизатора.

2.  Закрутите  гайку  крепления  стабилизатора  к

тяге стабилизатора.

Затяжка

Затяните  гайку  крепления  стабилизатора  к
тяге стабилизатора моментом 47 Нм.

3.  Закрутите

болты

крепления

зажимов

стабилизатора.

Затяжка

Затяните

болты

крепления

зажимов

стабилизатора моментом 40 Нм.

4.  Опустите автомобиль.



ТЯГА СТАБИЛИЗАТОРА



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

3.  Открутите  гайку  крепления  стабилизатора  к

тяге стабилизатора.

4.  Открутите гайку крепления тяги стабилизатора

к стойке в сборе.

5.  Снимите тягу стабилизатора.




Процедура установки

1.  Установите тягу стабилизатора.
2.  Закрутите гайку крепления тяги стабилизатора

к стойке в сборе.

Затяжка

Затяните  гайку  крепления  тяги  стабилизатора
к стойке в сборе моментом 47 Нм.

3.  Закрутите  гайку  крепления  стабилизатора  к

стабилизатору.

Затяжка

Затяните  гайку  крепления  стабилизатора  к
стабилизатору моментом 47 Нм.

4.  Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.

5.  Опустите автомобиль.


ПОПЕРЕЧНАЯ БАЛКА



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Открутите

болт

крепления

передней

поперечной

тяги

с

поперечной

балки.

Смотрите  "Передняя  поперечная  тяга"  в  этом
разделе.

3.  Открутите  болт  крепления  задней  поперечной

тяги  с  поперечной  балки.  Смотрите  "Задняя
поперечная тяга" в этом разделе.
