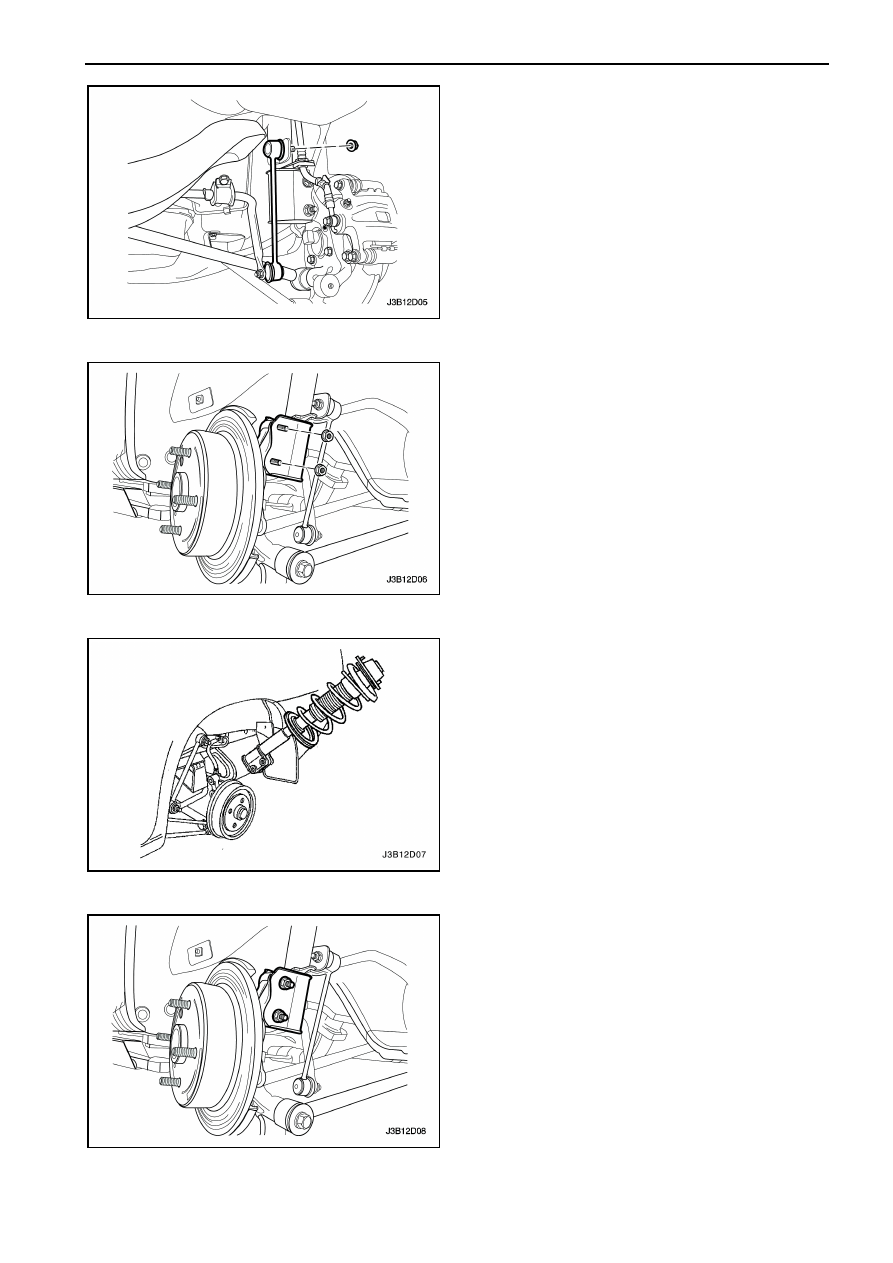

ЗАДНЯЯ  ПОДВЕСКА  2D – 7

7.  Открутите гайку крепления тяги стабилизатора

к  стойке  в  сборе  и  отсоедините  тягу
стабилизатора со стойки.














8.  Открутите  гайки  и  болты  крепления  кулака  к

стойке в сборе.

9.  На  автомобилях  с  задними  барабанными

тормозными  механизмами,  опустите  стойку  в
сборе и отделите тормозную трубку со стойки.












10.  Снимите заднюю стойку в сборе с автомобиля.
















Процедура установки

Внимание:

На

автомобилях

с

задними

барабанными

тормозными

механизмами,

тормозной  шланг  будет  легко  подсоединен  к
стойке  как  в  сборе  в  процессе  установки  на
автомобиль.

На

автомобилях

с

задними

дисковыми  тормозными  механизмами,  тормозной
шланг может быть подсоединен к стойке в сборе в
любое  время  после  того,  как  стойка  будет
установлена на автомобиль.
1.  Установите  заднюю  стойку  в  сборе  на

автомобиль.  На  автомобилях  с  задними
барабанными

тормозными

механизмами,

закрепите  тормозную  трубку  хомутом  в  своем
месте.

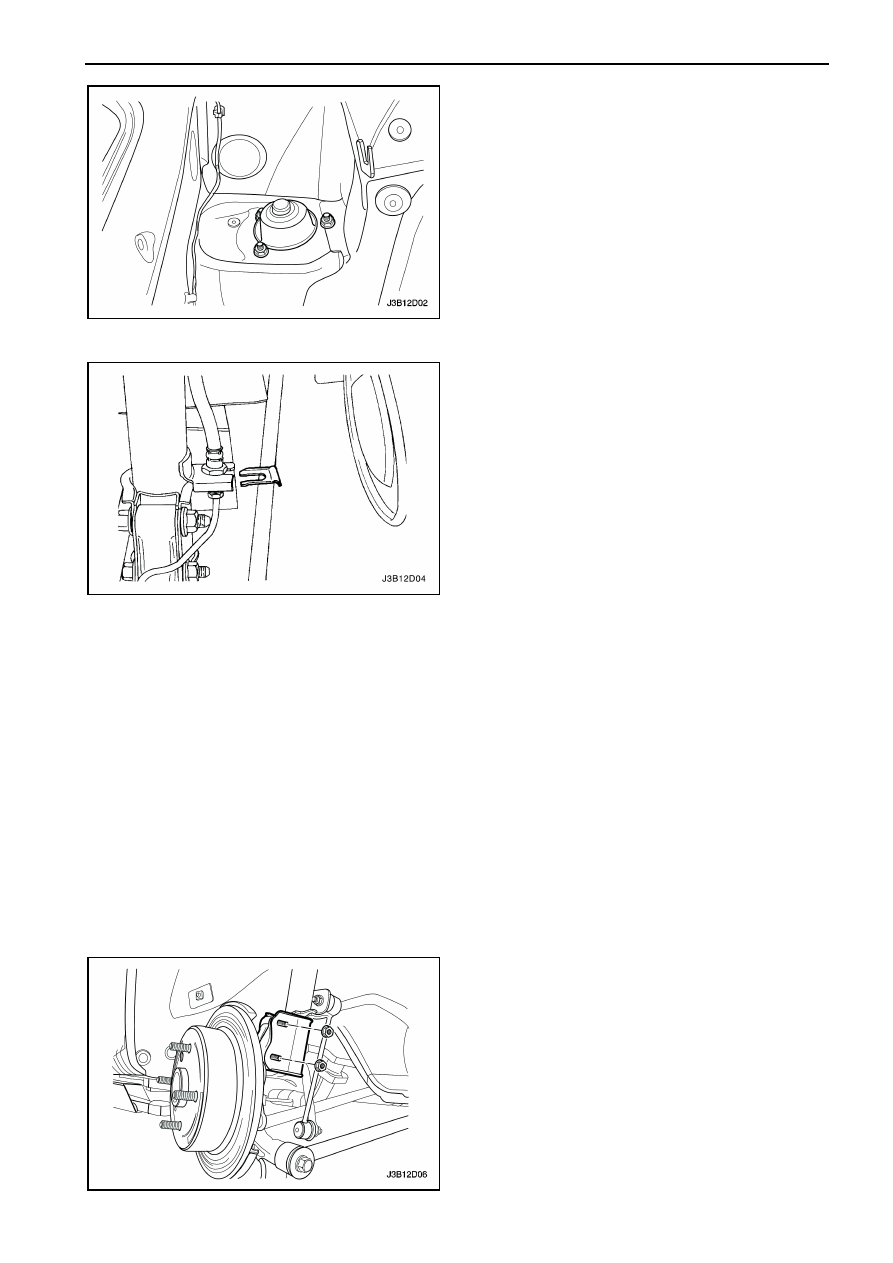

2D – 8  ЗАДНЯЯ  ПОДВЕСКА

2.  Закрепите  стойку  в  сборе,  ослабив  гайки

крепления стойки кузову.

3.  Прикрепите  кулак  к  стойке  в  сборе  гайками  и

болтами. Не затягивайте.













4.  Установите  хомут  крепления  тормозного

шланга к стойке в сборе.

Затяжка

Затяните  гайки  крепления  кулака  к  стойке  в
сборе моментом 100 Нм.












5.  Подсоедините  тягу  стабилизатора  к  стойке  в

сборе и закрутите гайку.

Затяжка

Затяните  гайку  крепления  тяги  стабилизатора
в стойке в сборе моментом 47 Нм.












6.  Подсоедините  стояночный  тормоз.  Смотрите

Раздел 4G, Стояночный тормоз.

7.  Установите  колесо.  Смотрите  Раздел  2Е.

Шины и диски.

8.  Опустите автомобиль.

Затяжка

Затяните  гайки  крепления  стойки  в  сборе  к
кузову моментом 30 Нм.





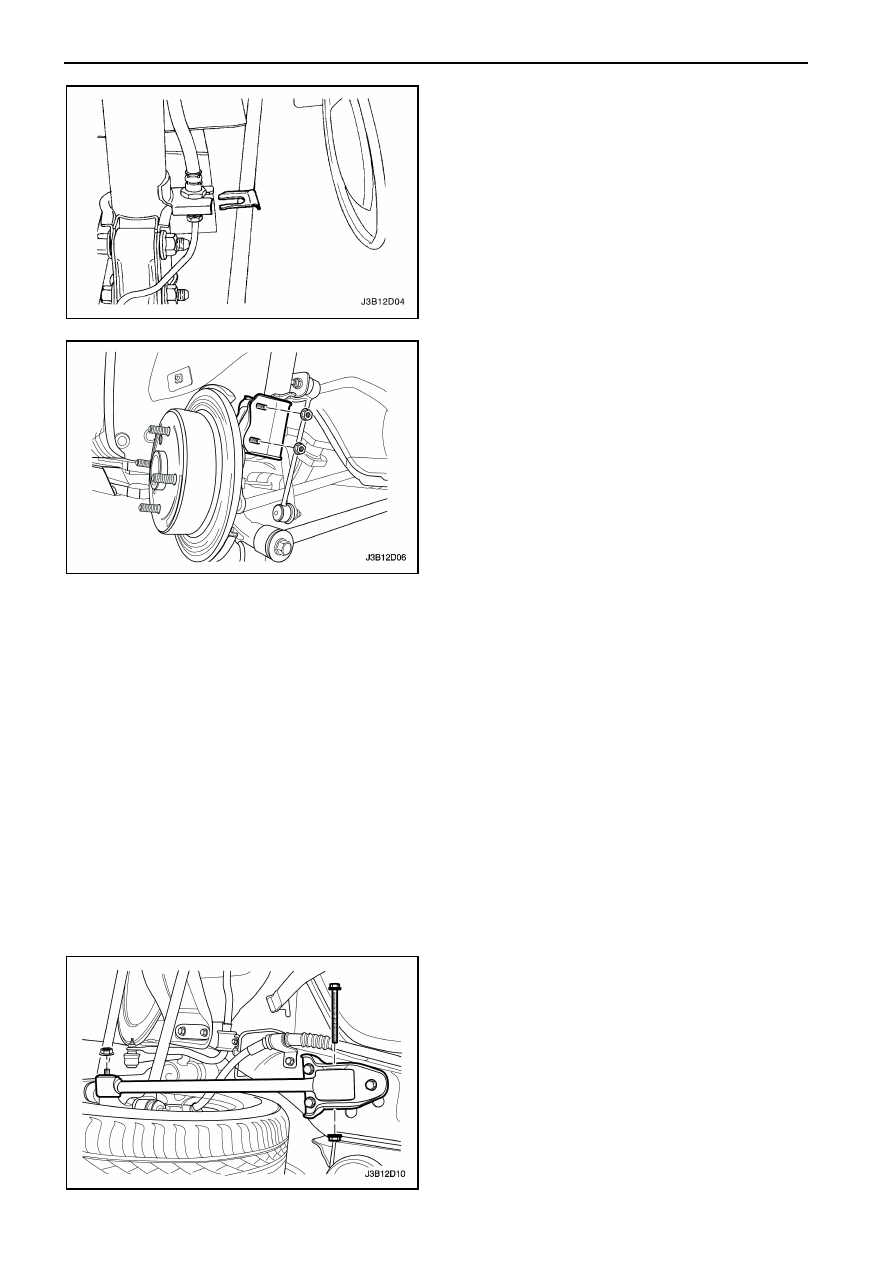

ЗАДНЯЯ  ПОДВЕСКА  2D – 9

9.  Установите  коврик  багажного  отсека  над

гайками  крепления  задней  стойки  в  сборе.
Смотрите Раздел 9G, Интерьер.















КУЛАК В СБОРЕ





Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Снимите колесо. Смотрите Раздел 2Е, Шины и

диски.

3.  На

автомобилях

оборудованных

антиблокировочной  системой  (АБС)  тормозов,
снимите  датчик  скорости  колеса.  Смотрите
Раздел 4F, Антиблокировочная  система
тормозов.

4.  На  автомобилях  с  задними  дисковыми

тормозными механизмами, снимите тормозной
суппорт с кулака в сборе. Смотрите Раздел 4E,
Задний тормозной механизм.

5.  Отсоедините  стояночный  тормоз  с  кулака  в

сборе.  Смотрите  Раздел 4G, Стояночный
тормоз.

6.  Отсоедините  переднюю  поперечную  тягу  с

кулака.  Смотрите  "Передняя  поперечная  тяга"
в этом разделе.

7.  Отсоедините  заднюю  поперечную  тягу  с

кулака.  Смотрите  "Задняя  поперечная  тяга"  в
этом разделе.

8.  Отсоедините  заднюю  продольную  тягу  с

кулака.  Смотрите  "Продольная  тяга"  в  этом
разделе.

9.  На  автомобилях  с  задними  барабанными

тормозными  механизмами,  снимите  хомут
крепления  тормозной  трубки  со  стойки  в
сборе.



10.  На  автомобилях  с  задними  дисковыми

тормозными

механизмами,

отсоедините

тормозную  трубку  с  кулака  в  сборе.  Смотрите
Раздел 4E, Задний тормозной механизм.

11.  Открутите  гайки  и  болты  крепления  кулака  к

стойке в сборе.

12.  Отсоедините  тормозную  трубку  со  стойки  в

сборе и снимите кулак со стойки.



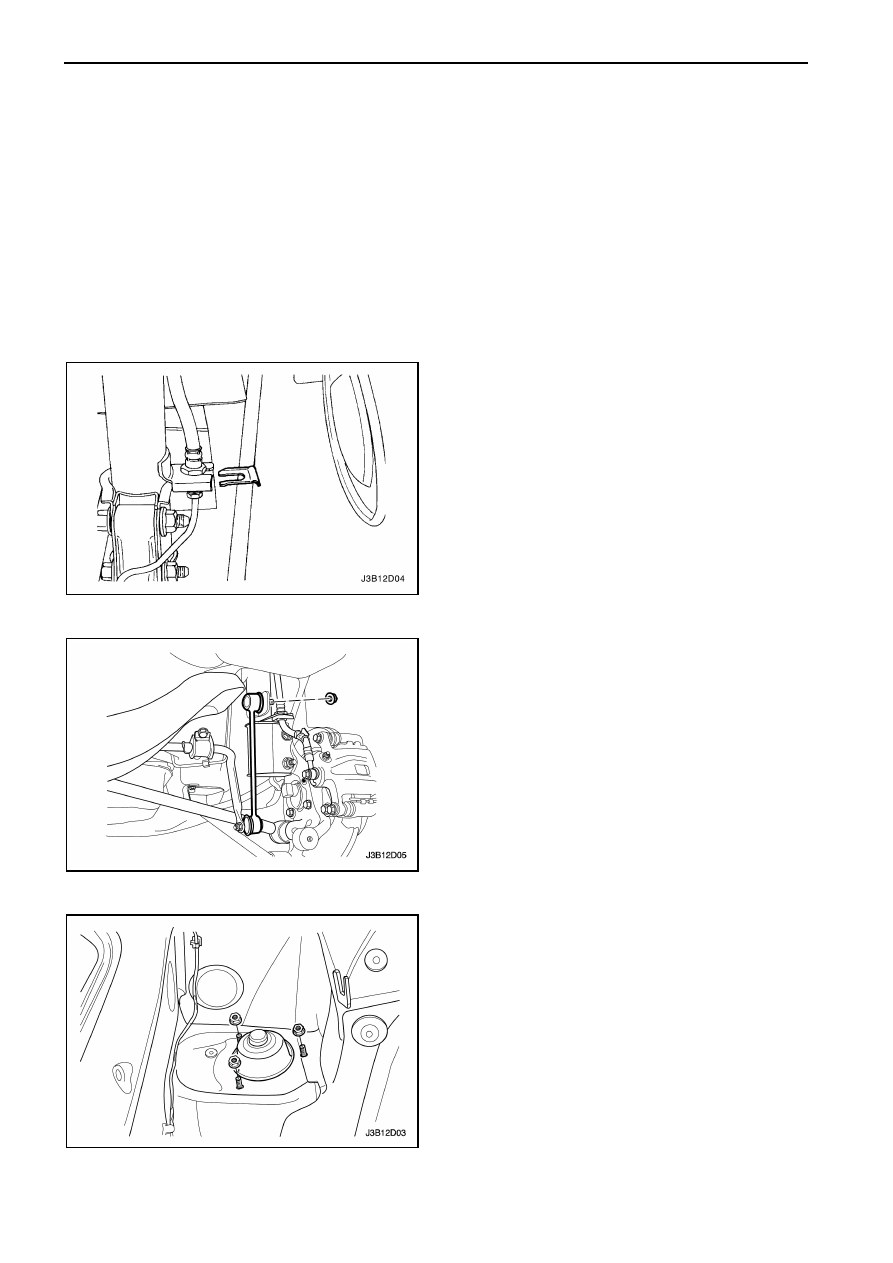

2D – 10  ЗАДНЯЯ  ПОДВЕСКА

Процедура установки

1.  Установите  кулак  в  автомобиле  и  тормозную

трубку к кронштейну стойки в сборе.

2.  Закрутите  гайки  и  болты  крепления  кулака  к

стойке в сборе. Не затягивайте.

3.  Установите хомут крепления тормозной трубки

к стойке в сборе.









4.  Затяните  гайки  и  болты  крепления  кулака  к

стойке в сборе.

Затяжка

Затяните  гайки  и  болты  крепления  кулака  к
стойке в сборе моментом 100 Нм.

5.  Подсоедините  продольная  тяга  к  кулаку.

Смотрите "Продольная тяга" в этом разделе.

6.  Подсоедините  заднюю  поперечную  тягу  к

кулаку.  Смотрите  "Задняя  поперечная  тяга"  в
этом разделе.

7.  Подсоедините  переднюю  поперечную  тягу  к

кулаку.  Смотрите  "Передняя  поперечная  тяга"
в этом разделе.

8.  Подсоедините  стояночный  тормоз  к  кулаку  в

сборе.  Смотрите  Раздел 4G, Стояночный
тормоз.

9.  На  автомобилях  с  задними  барабанными

тормозными

механизмами,

подсоедините

тормозную  трубку  к  кулаку  в  сборе.  На
автомобилях

с

задними

дисковыми

тормозными

механизмами,

установите

тормозной суппорт к кулаку в сборе. Смотрите
Раздел 4E, Задний тормозной механизм.

10. На

автомобилях

оборудованных

антиблокировочной  системой  (АБС)  тормозов,
установите  датчик  скорости  колеса.  Смотрите
Раздел 4F, Антиблокировочная  система
тормозов.

11. Установите  колесо.  Смотрите  Раздел  2Е,

Шины и диски.

12. Опустите автомобиль.





ПРОДОЛЬНАЯ ТЯГА



Процедура снятия

1.  Поднимите

автомобиль

и

закрепите

надлежащим образом.

2.  Открутите  гайку  крепления  продольной  тяги  к

кулаку.

3.  Открутите  гайку  крепления  продольной  тяги  к

кронштейну продольной тяги и болт крепления
продольной тяги к кулаку.

4.  Снимите продольную тягу.
