5

VISIBILITY

 To  avoid  causing  a  nuisance  to  other
road  users,  the  height  of  the  headlam-
ps should be adjusted in relation to the
load in the vehicle.
  0  .    Driver only or driver + front passenger.
  - .   Intermediate setting
  1.    5 people.
  - .   5 people + load in the boot.
  2.    Driver  only  +  maximum  authorised

load in the boot.

This position is suffi cient to avoid caus-

ing dazzle.
Higher settings may limit the spread of
light from the headlamps.

 The initial setting is position  "0" .

HEADLAMP ADJUSTMENT

  Coupling with the automatic
"Guide-me-home" lighting
 Association  with  the  automatic  illumi-
nation  of  headlamps  provides  "guide-
me-home"  lighting  with  the  following
additional options:
   -

selection  of  the  lighting  duration  to
15,  30  or  60 seconds  in  the  vehi-
cle  parameters  in  the  multifunction

screen  confi guration  menu  (except

in  the  case  of  the  monochrome
screen  A,  for  which  the  duration  is

set: 60 seconds),

  -

automatic  activation  of  "guide-me-
home"  lighting  when  automatic
 illumination  of  headlamps  is  in  op-
eration.

  Operating fault

 In fog or snow, the sunshine sen-

sor  may  detect  suffi cient  light.

Therefore,  the  lighting  will  not
come on automatically.
 Do  not  cover  the  sunshine  sen-
sor, coupled with the rain sensor
and  located  in  the  centre  of  the
windscreen behind the rear view
mirror;  the  associated  functions
would no longer be controlled.

 In  the  event  of  a  fault  with
the  sunshine  sensor,  the
lighting come on, this warn-

ing lamp is  displayed  in the  instrument
panel and/or a message appears in the
multifunction  screen,  accompanied  by
an audible signal.
 Contact a CITROËN dealer or a qualifi ed

workshop.

5

VISIBILITY

 To  avoid  causing  a  nuisance  to  other
road  users,  the  height  of  the  headlam-
ps should be adjusted in relation to the
load in the vehicle.
  0  .    Driver only or driver + front passenger.
  - .   Intermediate setting
  1.    5 people.
  - .   5 people + load in the boot.
  2.    Driver  only  +  maximum  authorised

load in the boot.

This position is suffi cient to avoid caus-

ing dazzle.
Higher settings may limit the spread of
light from the headlamps.

 The initial setting is position  "0" .

HEADLAMP ADJUSTMENT

  Coupling with the automatic
"Guide-me-home" lighting
 Association  with  the  automatic  illumi-
nation  of  headlamps  provides  "guide-
me-home"  lighting  with  the  following
additional options:
   -

selection  of  the  lighting  duration  to
15,  30  or  60 seconds  in  the  vehi-
cle  parameters  in  the  multifunction

screen  confi guration  menu  (except

in  the  case  of  the  monochrome
screen  A,  for  which  the  duration  is

set: 60 seconds),

  -

automatic  activation  of  "guide-me-
home"  lighting  when  automatic
 illumination  of  headlamps  is  in  op-
eration.

  Operating fault

 In fog or snow, the sunshine sen-

sor  may  detect  suffi cient  light.

Therefore,  the  lighting  will  not
come on automatically.
 Do  not  cover  the  sunshine  sen-
sor, coupled with the rain sensor
and  located  in  the  centre  of  the
windscreen behind the rear view
mirror;  the  associated  functions
would no longer be controlled.

 In  the  event  of  a  fault  with
the  sunshine  sensor,  the
lighting come on, this warn-

ing lamp is  displayed  in the  instrument
panel and/or a message appears in the
multifunction  screen,  accompanied  by
an audible signal.
 Contact a CITROËN dealer or a qualifi ed

workshop.

5

VISIBILITY

WIPER CONTROLS

 System for selection and control of the
various front and rear wiping modes for
the elimination of rain and cleaning.
 The  vehicle's  front  and  rear  wipers  are
designed to improve the driver's visibility
progressively  according  to  the  climatic
conditions.

  Programming

 Various automatic wiper control modes
are  also  available  according  to  the  fol-
lowing options:
   -

automatic rain sensitive windscreen
wipers,

  -

rear wiping on engaging reverse gear.

   Model with intermittent wiping

   Model with AUTO wiping

  Manual controls

 The wiper commands are issued direct-
ly by the driver by means of the stalk  A
and the ring  B .

  Windscreen wipers
  A.   Wiping speed selection stalk:

 single wipe (press down and re-

lease),

      or

 fast (heavy rain),

 normal (moderate rain),

 intermittent  (proportional  to  the

speed of the vehicle),

 park,

 automatic, then single
wipe  (see  following

page).

5

VISIBILITY

             Rear wiper

 park,

 intermittent wipe,

 wash-wipe (set duration).

  Reverse gear
 When  reverse  gear  is  engaged,  the
rear wiper will come into operation if the
windscreen wipers are operating.

  Programming
 The  function  is  activated  or  deactivated

via the multifunction screen confi guration

menu.
 This function is activated by default.

        Windscreen wash
 Pull  the  wiper  stalk  towards  you.  The
windscreen wash, then the windscreen
wipers,  operate  for  a  pre-determined
time.

  B.   Rear wiper selection ring:

 If  a  signifi cant  accumulation  of

snow  or  ice  is  present,  or  when
using  a  tailgate  bicycle  car-
rier,  deactivate  the  automatic
rear  wiper  via  the  multifunction

screen confi guration menu.

5

VISIBILITY

            Automatic rain sensitive
windscreen wipers

 The windscreen wipers operate automati-
cally, without any action on the part of the
driver,  if  rain  is  detected  (sensor  behind

the rear view mirror), adapting their speed

to the intensity of the rainfall.

  Activation

  Switching off

  Operating fault
 If  an  automatic  wiping  fault  occurs,
the  wipers  will  operate  in  intermittent
mode.
 Have it checked by a CITROËN dealer

or a qualifi ed workshop.

          Vertical windscreen wiper
position

 To retain the effectiveness of the

"fl at-blade" wiper blades, it is ad-

visable to:
   -

handle them with care,

  -

clean  them  regularly  using
soapy water,

  -

not use them to hold a sheet
of  cardboard  against  the
windscreen,

  -   replace them at the fi rst signs

of wear.

 Do  not  cover  the  rain  sensor,
linked  with  the  sunshine  sensor
and  located  in  the  centre  of  the
windscreen behind the rear view
mirror.
 Switch  off  the  automatic  wiping
when  using  an  automatic  car
wash.
 In  winter,  it  is  advisable  to  wait
until the windscreen is complete-
ly  clear  of  ice  before  activating
the automatic wiping.

 The automatic wiping must be re-
activated if the ignition has been
off for more than one minute, by
pushing stalk  A  downwards.

 This  position  allows  the  wiper  blades  to
be lifted for winter parking, cleaning or re-
placement without damaging the bonnet.
 In  the  minute  following  switching  off  of
the  ignition,  any  action  on  the  wiper
stalk positions the wipers vertically.
 To  park  the  wipers  after  this  has  been
done, switch on the ignition and operate
the wiper stalk.

 This is controlled manually by the driv-
er  by  pushing  stalk   A   to  the   "AUTO"
 position.

 This is controlled manually by the driver
by moving stalk  A  upwards, returning it
to position  "0" .

 It is accompanied by the indica-
tor lamp in the instrument panel
going off and a message in the
multifunction screen.

 It is accompanied by the illumina-
tion  of  this  indicator  lamp  in  the
instrument panel and a message
in the multifunction screen.

5

VISIBILITY

            Automatic rain sensitive
windscreen wipers

 The windscreen wipers operate automati-
cally, without any action on the part of the
driver,  if  rain  is  detected  (sensor  behind

the rear view mirror), adapting their speed

to the intensity of the rainfall.

  Activation

  Switching off

  Operating fault
 If  an  automatic  wiping  fault  occurs,
the  wipers  will  operate  in  intermittent
mode.
 Have it checked by a CITROËN dealer

or a qualifi ed workshop.

          Vertical windscreen wiper
position

 To retain the effectiveness of the

"fl at-blade" wiper blades, it is ad-

visable to:
   -

handle them with care,

  -

clean  them  regularly  using
soapy water,

  -

not use them to hold a sheet
of  cardboard  against  the
windscreen,

  -   replace them at the fi rst signs

of wear.

 Do  not  cover  the  rain  sensor,
linked  with  the  sunshine  sensor
and  located  in  the  centre  of  the
windscreen behind the rear view
mirror.
 Switch  off  the  automatic  wiping
when  using  an  automatic  car
wash.
 In  winter,  it  is  advisable  to  wait
until the windscreen is complete-
ly  clear  of  ice  before  activating
the automatic wiping.

 The automatic wiping must be re-
activated if the ignition has been
off for more than one minute, by
pushing stalk  A  downwards.

 This  position  allows  the  wiper  blades  to
be lifted for winter parking, cleaning or re-
placement without damaging the bonnet.
 In  the  minute  following  switching  off  of
the  ignition,  any  action  on  the  wiper
stalk positions the wipers vertically.
 To  park  the  wipers  after  this  has  been
done, switch on the ignition and operate
the wiper stalk.

 This is controlled manually by the driv-
er  by  pushing  stalk   A   to  the   "AUTO"
 position.

 This is controlled manually by the driver
by moving stalk  A  upwards, returning it
to position  "0" .

 It is accompanied by the indica-
tor lamp in the instrument panel
going off and a message in the
multifunction screen.

 It is accompanied by the illumina-
tion  of  this  indicator  lamp  in  the
instrument panel and a message
in the multifunction screen.

5

VISIBILITY

   A.    Central courtesy lamp

   1.    Rear side reading lamps
  2.    Rear courtesy lamp

  Central or rear courtesy lamps

  Version without Zenith windscreen

  Front side reading lamps

   

   With the ignition on, the fi rst press of

the  corresponding  switch  switches
on  the  reading  lamp  concerned  in
permanent lighting mode.

     Following a second press, it comes on:

   -   when the vehicle is unlocked,
  -   when the key is removed from

the ignition,

  -   when a door is opened,
  -   when the remote control locking

button is pressed, in order to
locate your vehicle.

 In permanent lighting mode, the
lighting  duration  varies,  accord-
ing to the circumstances:
   -

with  the  ignition  off,  approxi-
mately ten minutes,

  -

in  energy  economy  mode,
approximately thirty seconds,

  -

with  the  engine  running,  un-
limited.

  Version with Zenith windscreen

 In  this  position,  the  courtesy
lamp comes on gradually:

   -

when the vehicle is unlocked,

  -

when  the  key  is  removed  from  the
ignition,

  -

when a door is opened,

  -

when the remote control locking but-
ton  is  activated,  in  order  to  locate
your vehicle.

 It switches off gradually:
   -

when the vehicle is locked,

  -

when the ignition is switched on,

  -

30 seconds  after  the  last  door  is
closed.

 Permanently off.

 Permanent lighting.

 It switches off gradually:
   -

when the vehicle is locked,

  -

when the ignition is switched on,

  -

30 seconds  after  the  last  door  is
closed.

 To  switch  off  the  rear  courtesy  lamp,
place it in the "permanently off" position.

COURTESY LAMPS

 Selection  and  control  of  the  various
passenger compartment lamps.

5

VISIBILITY

INTERIOR MOOD LIGHTING

 The  dimmed  passenger  compartment
lighting improves visibility in the vehicle
when the light is poor.

  Switching on

 At night, the illumination of footwell and
the central dashboard stoarge compart-
ment comes on automatically when the
sidelamps are switched on.

  Switching off

 The  interior  mood  lighting  switches  off
automatically  when  the  sidelamps  are
switched off.
 It  can  be  switched  off  manually  using
the  instrument  panel  lighting  rheostat
button.
      With  the  lighting  on,  press  several

times on the left hand button of the
instrument  panel  to  progressively
reduce the dashboard lighting level.

     Press  again  to  reduce  the  lighting

level to the minimum and switch off
the interior mood lighting.

 This  comes  on  automatically  when  the
boot  is  opened  and  switches  off  auto-
matically when the boot is closed.

BOOT LAMP

 The lighting time varies according
to the circumstances:
   -

when  the  ignition  is  off,  ap-
proximately ten minutes,

  -

in energy economy mode, ap-
proximately thirty seconds,

  -

when  the  engine  is  running,
no limit.

 On certain versions, three lamps locat-
ed in the support between the roof and
the  automatic  day/night  interior  mirror
come on as well.

6

FITTINGS

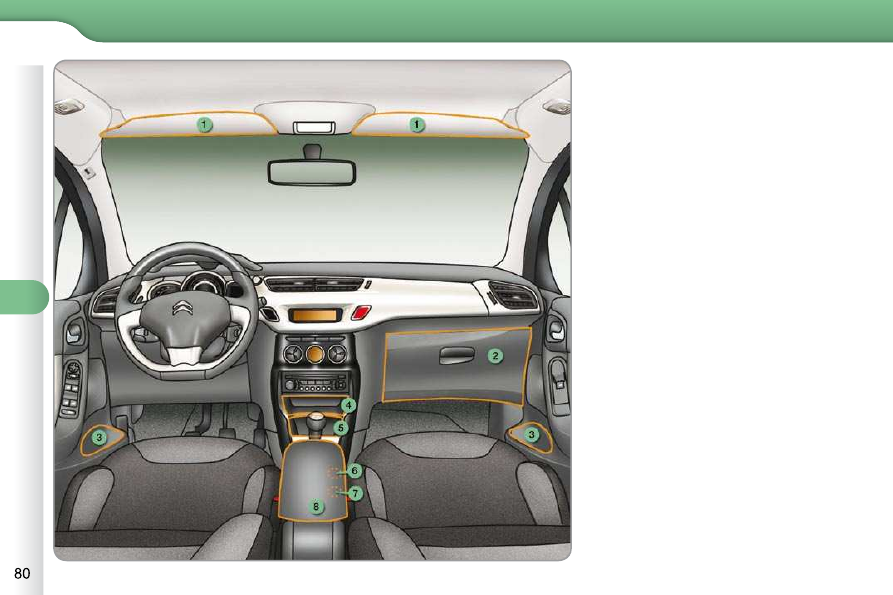

INTERIOR FITTINGS

   1.    Sun visor

  2.    Illuminated   Glove box


(see details on following page)

  3.    Door   pockets

  4.    Upper storage compartment

  5.    Lower storage compartment with

non-slip mat

  6.    USB port  /  Auxiliary socket


(see details on following page)



or



 Coin holder

  7.    12 V accessories socket


(see details on following page)

  8.    Centre armrest with storage


(see details on the following page)



or



 Cup/bottle holder

6

FITTINGS

SUN VISOR

 Component  which  protects  against  sun-
light from the front or the side.

  Version without Zenith windscreen

ILLUMINATED GLOVE BOX

  This can be used to hold a water bottle.
 Its lid has a location for storing the vehi-
cle's handbook pack.
      To  open  the  glove  box,  raise  the

handle.

 It is lit when the lid is opened.
 It  houses  the  front  passenger's  airbag
deactivation switch  A .
 Depending  on  your  vehicle  version,  it
provides  access  to  the  ventilation  noz-
zle  B , distributing the same conditioned
air as the vents in the passenger com-
partment.

CENTRE ARMREST

 Comfort  and  storage  system  for  the
driver and front passenger.

  Storage

      For  access  to  the  closed  storage

box, lift the lever to open the lid.

     For access to the open storage box

below the armrest, lift the complete
armrest towards the rear.

 These can be used for portable devices
(mobile phone, MP3 player...) which can
be  connected  to  the  USB  port/auxiliary
socket or charged from the 12 V socket
in the centre console.

  Version with Zenith windscreen
 Refer  to  the  "Familiarisation  -  §  Zenith
windscreen" section.

 The sun visors are fi tted with a courtesy

mirror, with concealing fl ap for the driver

and a ticket/card holder.

6

FITTINGS

USB PLAYER

  The  USB  port  is  located  in  the   "AUX"
box on the centre console.
 It  permits  the  connection  of  a  portable
device, such as a digital audio player of
the iPod

®

 generation 5 and later type or

USB memory stick type.
 It  reads  the  audio  fi le  formats  (mp3,

ogg, wma, wav...) which are transmitted
to your audio equipment and played via
the vehicle's speakers.
 You  can  manage  these  fi les  using  the

steering mounted controls or the audio
equipment  control  panel  and  display
them on the multifunction screen.

  When  it  is  in  use,  the  portable
device charges automatically.

  For  more  information  on  the  use  of  this
equipment, refer to the Audio system part
of the "Audio and Telematics" section.

12 V ACCESSORY SOCKET

      To  connect  a  12  V  accessory  (max

power:  120  W),  lift  the  cover  and
connect a suitable adaptor.

       AUXILIARY SOCKET

  The  auxiliary  socket  is  located  in  the
" AUX " box on the centre console.
 It  permits  the  connection  of  a  portable
device, such as a digital audio player of
the  iPod

®

   type,  to  listen  to  your  music

fi les using the vehicle's speakers.

  For  more  information  on  the  use  of
this  equipment,  refer  to  the  MyWay  or
Audio  system  part  of  the  "Audio  and
Telematics" section.

 The  management  of  the  fi les  is

done using your portable device.

6

FITTINGS

STORAGE DRAWER

 The storage drawer is located under the
front passenger's seat.

  Opening

      Raise the front of the drawer and pull it.

  Removal

      Bring  the  drawer  to  the  end  of  its

travel.

     Press the ends of the slides.
     Raise the drawer and pull it fully.

  Refitting

      Engage the drawer in its slides.
     At the end of its travel, press on the

top of the drawer to secure it.

 Do  not  place  heavy  objects  in
the drawer.

MATS

 Removable carpet protection.

  Fitting

 When  fi tting  the  mat  for  the  fi rst  time,

on the driver's side use only the fi xings

provided in the wallet attached.
 The  other  mats  are  simply  placed  on
the carpet.

  Removal

 To remove the mat on the driver's side:
      move  the  seat  as  far  back  as  pos-

sible,

  

   unclip the fi xings,

     remove the mat.

  Refitting

 To refi t the mat on the driver's side:
      position the mat correctly,
  

   refi t the fi xings by pressing,

     check  that  the  mat  is  secured  cor-

rectly.

  To  avoid  any  risk  of  jamming  of
the pedals:
   -

only  use  mats  which  are

suited  to  the  fi xings  already

present in the vehicle; these

fi xings must be used,

  -   never  fi t  one  mat  on  top  of

another.

 The use of mats not approved by
CITROËN may interfere with ac-
cess to the pedals and hinder the
operation  of  the  cruise  control/
speed limiter.

6

FITTINGS

SUN VISOR

 Component  which  protects  against  sun-
light from the front or the side.

  Version without Zenith windscreen

ILLUMINATED GLOVE BOX

  This can be used to hold a water bottle.
 Its lid has a location for storing the vehi-
cle's handbook pack.
      To  open  the  glove  box,  raise  the

handle.

 It is lit when the lid is opened.
 It  houses  the  front  passenger's  airbag
deactivation switch  A .
 Depending  on  your  vehicle  version,  it
provides  access  to  the  ventilation  noz-
zle  B , distributing the same conditioned
air as the vents in the passenger com-
partment.

CENTRE ARMREST

 Comfort  and  storage  system  for  the
driver and front passenger.

  Storage

      For  access  to  the  closed  storage

box, lift the lever to open the lid.

     For access to the open storage box

below the armrest, lift the complete
armrest towards the rear.

 These can be used for portable devices
(mobile phone, MP3 player...) which can
be  connected  to  the  USB  port/auxiliary
socket or charged from the 12 V socket
in the centre console.

  Version with Zenith windscreen
 Refer  to  the  "Familiarisation  -  §  Zenith
windscreen" section.

 The sun visors are fi tted with a courtesy

mirror, with concealing fl ap for the driver

and a ticket/card holder.

6

FITTINGS

USB PLAYER

  The  USB  port  is  located  in  the   "AUX"
box on the centre console.
 It  permits  the  connection  of  a  portable
device, such as a digital audio player of
the iPod

®

 generation 5 and later type or

USB memory stick type.
 It  reads  the  audio  fi le  formats  (mp3,

ogg, wma, wav...) which are transmitted
to your audio equipment and played via
the vehicle's speakers.
 You  can  manage  these  fi les  using  the

steering mounted controls or the audio
equipment  control  panel  and  display
them on the multifunction screen.

  When  it  is  in  use,  the  portable
device charges automatically.

  For  more  information  on  the  use  of  this
equipment, refer to the Audio system part
of the "Audio and Telematics" section.

12 V ACCESSORY SOCKET

      To  connect  a  12  V  accessory  (max

power:  120  W),  lift  the  cover  and
connect a suitable adaptor.

       AUXILIARY SOCKET

  The  auxiliary  socket  is  located  in  the
" AUX " box on the centre console.
 It  permits  the  connection  of  a  portable
device, such as a digital audio player of
the  iPod

®

   type,  to  listen  to  your  music

fi les using the vehicle's speakers.

  For  more  information  on  the  use  of
this  equipment,  refer  to  the  MyWay  or
Audio  system  part  of  the  "Audio  and
Telematics" section.

 The  management  of  the  fi les  is

done using your portable device.

6

FITTINGS

STORAGE DRAWER

 The storage drawer is located under the
front passenger's seat.

  Opening

      Raise the front of the drawer and pull it.

  Removal

      Bring  the  drawer  to  the  end  of  its

travel.

     Press the ends of the slides.
     Raise the drawer and pull it fully.

  Refitting

      Engage the drawer in its slides.
     At the end of its travel, press on the

top of the drawer to secure it.

 Do  not  place  heavy  objects  in
the drawer.

MATS

 Removable carpet protection.

  Fitting

 When  fi tting  the  mat  for  the  fi rst  time,

on the driver's side use only the fi xings

provided in the wallet attached.
 The  other  mats  are  simply  placed  on
the carpet.

  Removal

 To remove the mat on the driver's side:
      move  the  seat  as  far  back  as  pos-

sible,

  

   unclip the fi xings,

     remove the mat.

  Refitting

 To refi t the mat on the driver's side:
      position the mat correctly,
  

   refi t the fi xings by pressing,

     check  that  the  mat  is  secured  cor-

rectly.

  To  avoid  any  risk  of  jamming  of
the pedals:
   -

only  use  mats  which  are

suited  to  the  fi xings  already

present in the vehicle; these

fi xings must be used,

  -   never  fi t  one  mat  on  top  of

another.

 The use of mats not approved by
CITROËN may interfere with ac-
cess to the pedals and hinder the
operation  of  the  cruise  control/
speed limiter.

6

FITTINGS

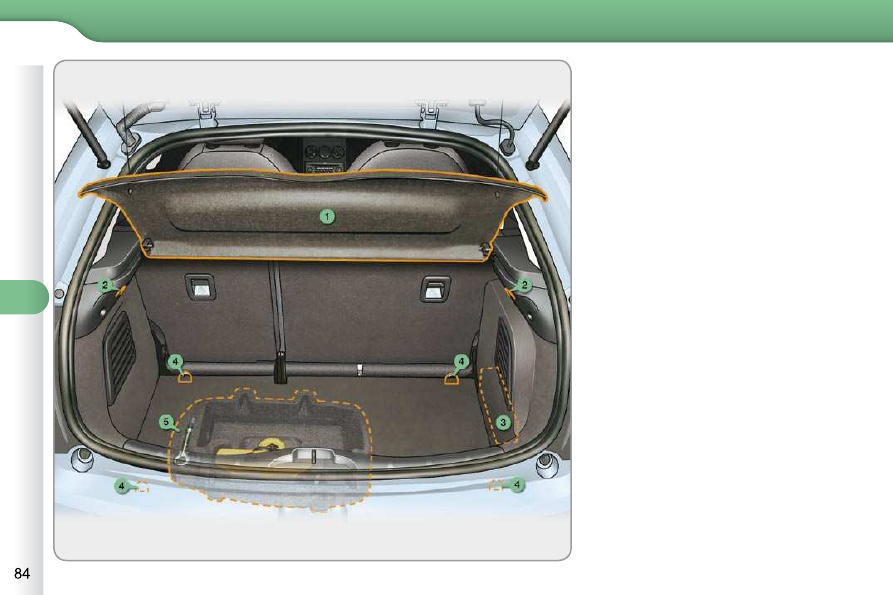

BOOT FITTINGS

   1.    Rear parcel shelf


(see following page for details)

  2.    Hooks


(see following page for details)

  3.

Location for Hi-Fi amplifi er

  4.    Stowing rings

  5.    Storage box (version equipped

with a temporary puncture
repair kit)



(see following page for details)



or



 Tool box (version equipped
with a spare wheel)



(refer to section "Practical
Information - § Changing a wheel")
