Citroen Grand C4 Picasso / Citroen C4 Picasso. Руководство - часть 46

1

2

3

A

B

VI

185

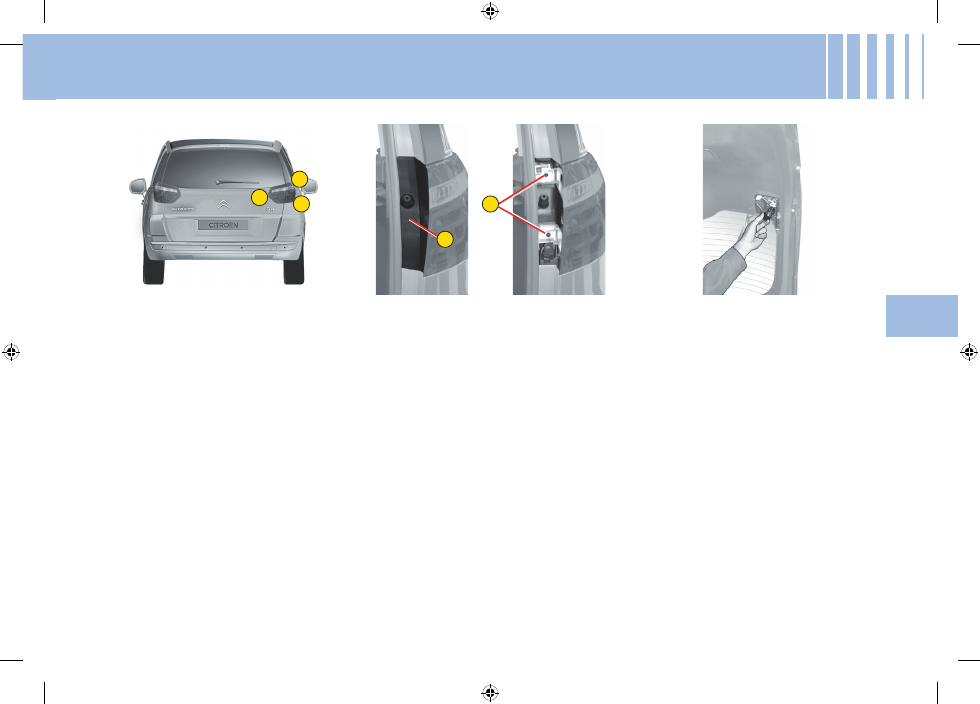

ЗАДНИЙ ОПТИЧЕСКИЙ

БЛОК

Определите  неисправную  лам-

пу.
Лампы

Œ

  Указатель поворота:

PY 21 W.



  Стоп-сигнал и габаритные

огни: P 21/5 W.

Ž

  Фонарь заднего хода:

P 21 W.

Задние фонари на кузове

1.  При открытом багажнике на-

жмите  на  пластиковую  за-

глушку

A,  расположенную

около  блока,  чтобы  выта-

щить ее из гнезда

2.  Открутите  два  болта  B  со

стороны  блока,  потяните  и

снимите фонарь.

3.  Отключите  электрический

разъем, связывающий опти-

ческий блок с багажником.

4.  Снимите патрон.

5.  Замените  лампы.  Чтобы  из-

влечь  лампу,  поверните  ее

на  четверть  оборота.  Чтобы

установить лампу, поверните

ее на четверть оборота в про-

тивоположном направлении.

6.  Вставьте патрон.

7.  Подключите  электрический

разъем к оптическому блоку.

9.  Установите фонарь и закру-

тите два болта.

Задние фонари на двери

багажного отделения

1.  При  открытом  багажника

снимите  пластиковую  за-

глушку,  расположенную  на

двери багажного отделения.

2.  Выньте патрон из гнезда.
3.  Замените  лампу.  Чтобы  из-

влечь  лампу,  поверните  ее

на четверть оборота. Чтобы

установить  лампу,  поверни-

те ее на четверть оборота в

противоположном  направ-

лении.

4.  Вставьте патрон.
5.  Установите  пластиковую  за-

глушку.

З А М Е Н А   Л А М П

З А Д Н И Й   О П Т И Ч Е С К И Й   Б Л О К   -   C 4   P I C A S S O

3

2

1

4

186

VI

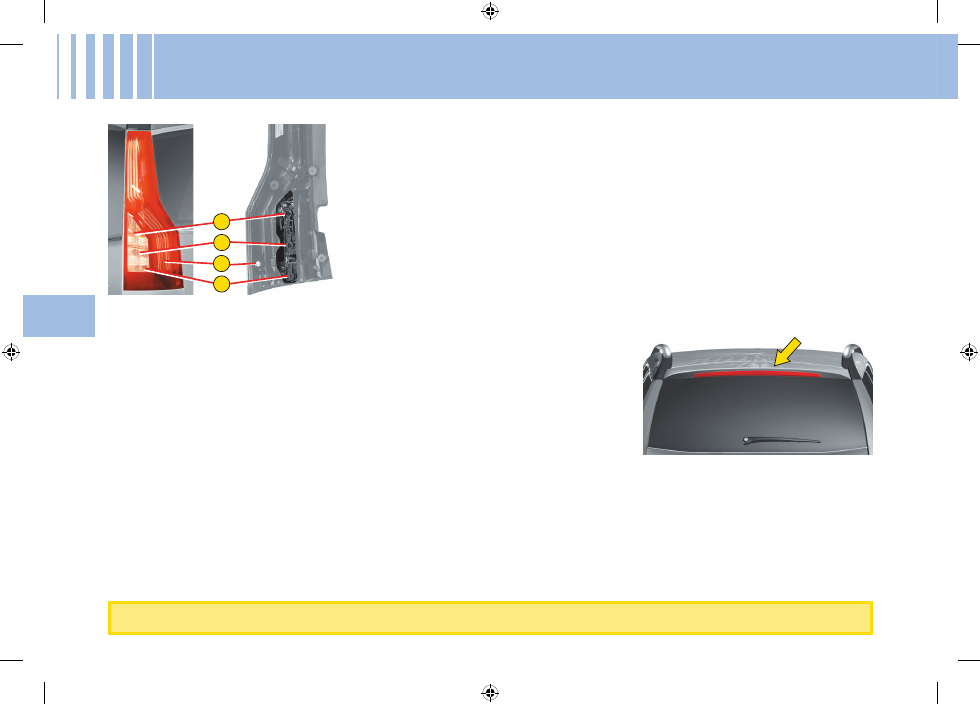

ЗАДНИЙ ОПТИЧЕСКИЙ БЛОК

Определите  неисправную  лам-

пу.

Лампы:

Œ

  Указатель поворота:

PY 21 W.



  Стоп-сигнал: P 21 W.

Ž

  Фонарь заднего хода:

P 21 W.



  Габаритный фонарь: LED.

Обратитесь в сеть CITROËN.

Задние фонари

1.  При  открытой  крышке  багаж-

ного  отделения  отверните  3

болта, расположенные в боко-

вой части блока, потяните на-

зад фонарь и освободите его.

2.  Отключите  электрический

разъем, связывающий опти-

ческий  блок  с  багажником.

Не отключайте светодиоды.

3.  Снимите уплотнение.

4.  Снимите патрон.

5.  Замените  лампы.  Для  из-

влечения  лампы  поверните

ее на четверть оборота. Для

установки  лампы  поверни-

те  ее  на  четверть  оборота

в противоположном направ-

лении.

6.  Установите патрон.

7.  Установите уплотнение.

8.  Подключите  электрический

разъем  к  оптическому  бло-

ку.

9.  Уложите электрический жгут

в углубление в кузове.

10. Установите  фонарь  и  затя-

ните 3 болта.

3-й стоп-сигнал с лампой

1.  При открытом багажнике сни-

мите внутреннюю обивку.

2.  Отверните гайки.

3.  Тонкой отверткой освободите

3 крепежных выступа.

4.  Снимите фонарь с внешней

стороны крышки багажника.

5.  Снимите патрон.

6.  Замните  неисправные  лам-

пы.

По завершении каждой операции проверьте нормальную работу освещения.

З А М Е Н А   Л А М П

З А Д Н И Й   О П Т И Ч Е С К И Й   Б Л О К   –   G R A N D   C 4   P I C A S S O

3-й стоп-сигнал со

светодиодами (LED)

Обратитесь в сеть CITROËN.

1

2

VI

187

З А М Е Н А   Л А М П

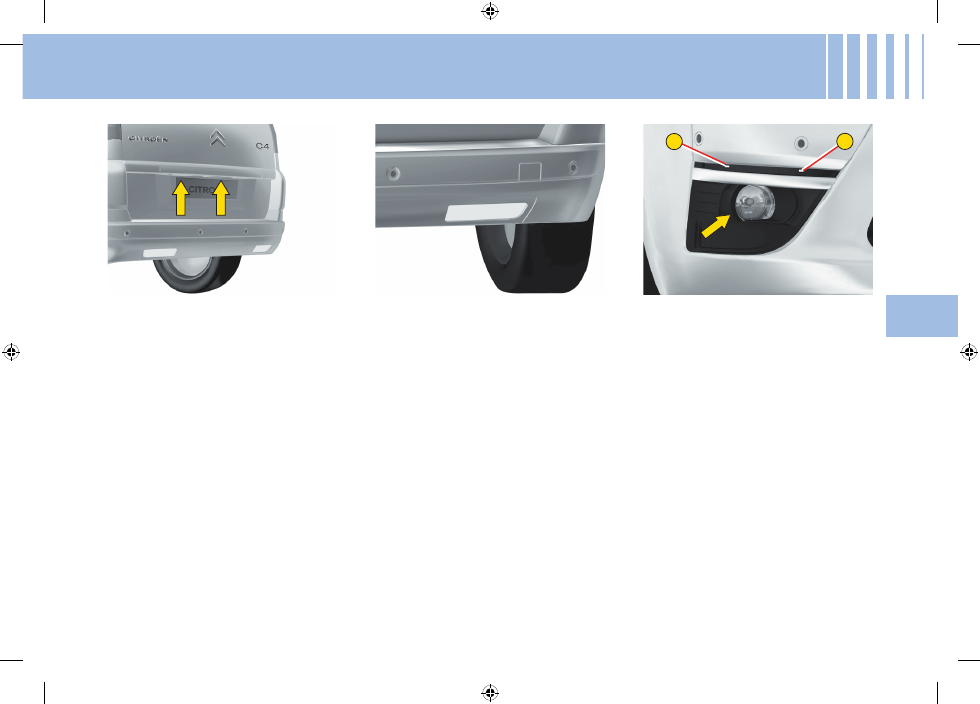

Номерной знак

1.  Установите тонкую отвертку в

одно из наружных отверстий

пластмассовой накладки.

2.  Нажмите в сторону наружной части.

3.  Снимите  пластмассовую  на-

кладку.

4.  Потяните за лампу и извлеки-

те ее.

5.  Замените неисправную лам-

пу W 5 W.

Противотуманный фонарь

1.  Проведите рукой под бампе-

ром  и  найдите  патрон  лам-

пы.

2.  Поверните  патрон  на  чет-

верть оборота.

3.  Потяните за патрон.

4.  Поверните лампу на четверть

оборота и извлеките ее.

5.  Замените лампу P 21 W.

6.  Установите лампу.

7.  Установите патрон, повернув

его на четверть оборота.

Противотуманные фары

1.  Установите  ключ  в  прорезь  1,  сняв

крышку  патрона,  расположенную

под  бампером,  затем  установите

ключ в прорезь

2 для ее извлечения.

2.  Отверните блок

3.  Переверните патрон.

4.  Замените лампу H11.

5.  Установите патрон.

6.  Заверните блок и установи-

те крышку патрона.

2

2

1

188

VI

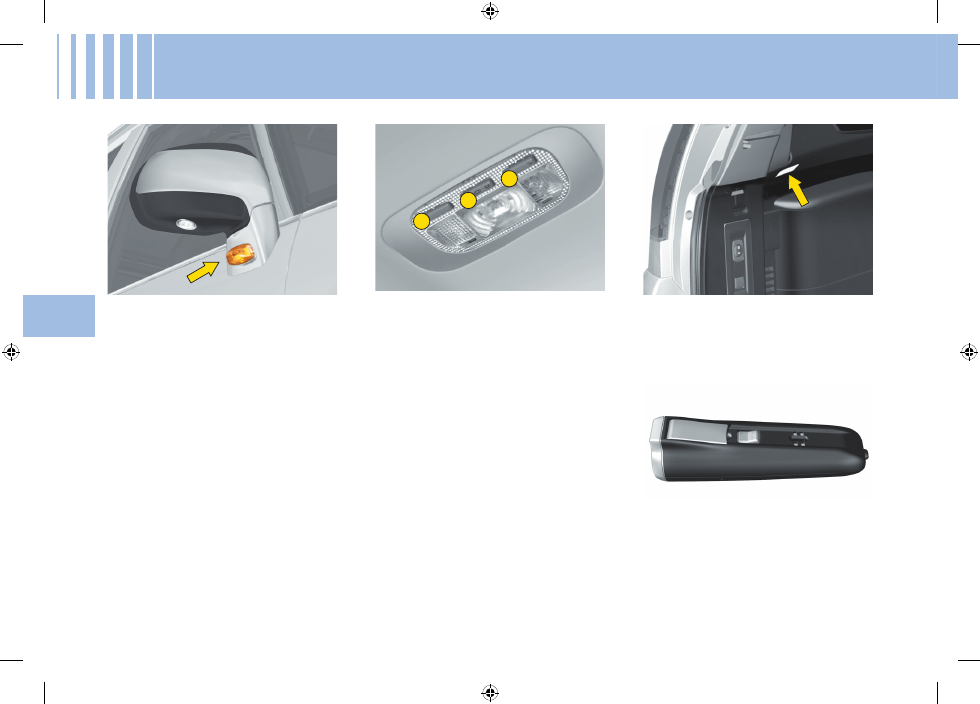

Повторители указателя

поворота, установленные в

зеркалах заднего вида

Для замены повторителя сильно

нажмите вниз, как указано стрел-

кой,  затем  потяните  за  повтори-

тель.

З А М Е Н А   Л А М П

Плафон (1)

Освободите  крышку  плафона

1

с  помощью  тонкой  отвертки  со

стороны  выключателя  для  до-

ступа к лампе.
Лампа: W 5 W

Индивидуальные

светильники (2)

Освободите  крышку  плафона.

Для доступа к лампе освободите,

при  необходимости,  перегородку

соответствующего светильника.
Лампа: W 5 W

Подсветка багажника

Толкните  заднюю  часть  цоколя

и освободите блок.
Лампа: W 5 W

Переносная лампа

1.  Освободите лапку.

2.  Нажмите тонкой отверткой в

отверстие под лапкой и сни-

мите блок.

3.  Полностью  откройте  блок

для замены лампы

Лампа: криптон 3.6 в.
