Citroen Grand C4 Picasso / Citroen C4 Picasso. Руководство - часть 44

V

177

Т А Б Л И Ц А   П Р Е Д О Х Р А Н И Т Е Л Е Й

 П Р Е Д О Х Р А Н И Т Е Л И   П О Д   П А Н Е Л Ь Ю   У П Р А В Л Е Н И Я

Номер

Номинал

Функция

F1

15 A

Задний стеклоочиститель

F2

30 A

Масса блокировки и разблокирования замков

F3

5 A

Подушки безопасности

F4

10 A

Мультимедийные средства, зеркало заднего вида с электрохромовым покрытием, сажевый

фильтр, диагностический разъем, кондиционер, ручка корректора положения фар по вертикали

F5

30 A

Передние стеклоподъемники, электронные блоки передних дверей, панорамная стеклянная крыша

F6

30 A

Задние стеклоподъемники

F7

5 A

Плафоны освещения, охлаждаемый перчаточный ящик, автомагнитола

F8

20 A

Многофункциональный дисплей, автомагнитола, CD-чейнджер, управление на рулевом колесе,

мультимедийные средства, система обнаружения падения давления в шинах, охранная сигнализация, прицеп

F9

30 A

Прикуриватель, мультимедийные средства, передний 12-вольтовый разъем, переносная лампа багажника, автомагнитола

F10

15 A

Корректор высоты (подвеска)

F11

15 A

Контактор педали тормоза, замок зажигания

F12

15 A

Система помощи при парковке, автоматическое включение стеклоочистителя и

освещения, электропривод сиденья пассажира, AFIL, усилитель Hi-Fi, прицеп

F13

5 A

Коммутационный блок двигателя, электропривод сиденья водителя

F14

15 A

Кондиционер, комплект “Hands Free” Bluetooth

®

, селектор АКПП, подушки

безопасности, панель приборов

F15

30 A

Блокировка и разблокирование замков

F16

-

ШУНТ

F17

40 A

Обогрев заднего стекла

178

V

Т А Б Л И Ц А   П Р Е Д О Х Р А Н И Т Е Л Е Й

   П Р Е Д О Х Р А Н И Т Е Л И   П О Д   П А Н Е Л Ь Ю   У П Р А В Л Е Н И Я

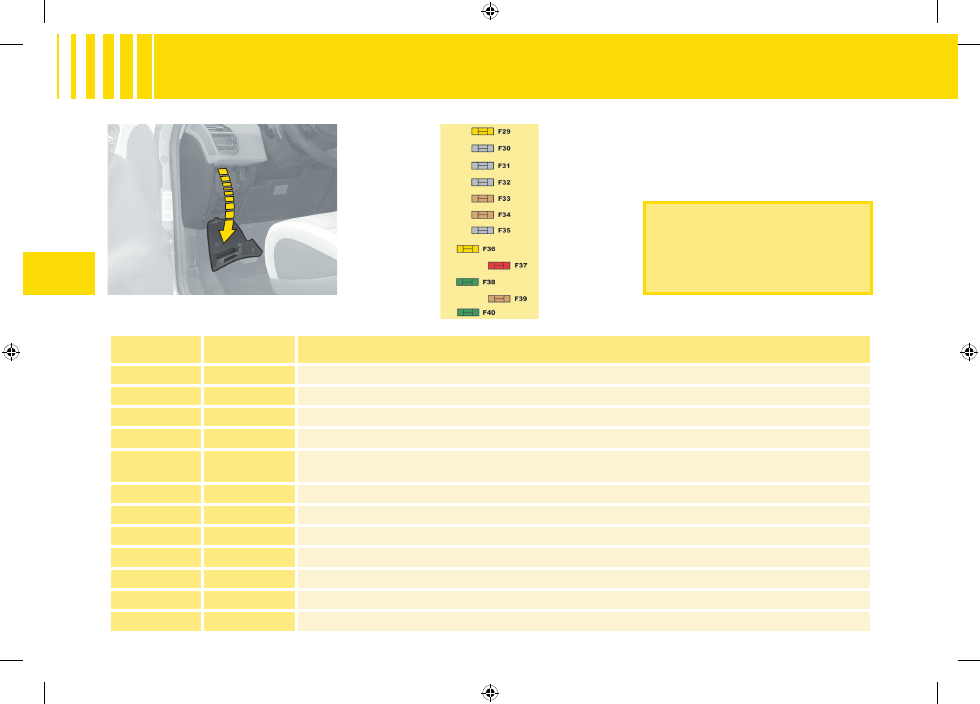

Доступ ко второму блоку предохранителей

под панелью управления

Номер

Номинал

Функция

F29

20 A

Обогрев сидений

F30

NU

F31

NU

F32

NU

F33

5 A

Система помощи при парковке, автоматическое включение стеклоочистителя

и освещения, электропривод сиденья пассажира, AFIL, усилитель Hi-Fi

F34

5 A

Прицеп

F35

NU

F36

20 A

Усилитель Hi-Fi

F37

10 A

Кондиционер, комплект для обеспечения освещенности

F38

30 A

Электропривод сиденья водителя

F39

5 A

Лючок заправочной горловины топливного бака

F40

30 A

Электропривод сиденья пассажира, панорамная крыша

После любых работ с предох-

ранителями  проверьте  пра-

вильную  установку  крышки

блока  для  обеспечения  его

герметичности.

V

179

Т А Б Л И Ц А   П Р Е Д О Х Р А Н И Т Е Л Е Й

 П Р Е Д О Х Р А Н И Т Е Л И   В   М О Т О Р Н О М   О Т С Е К Е

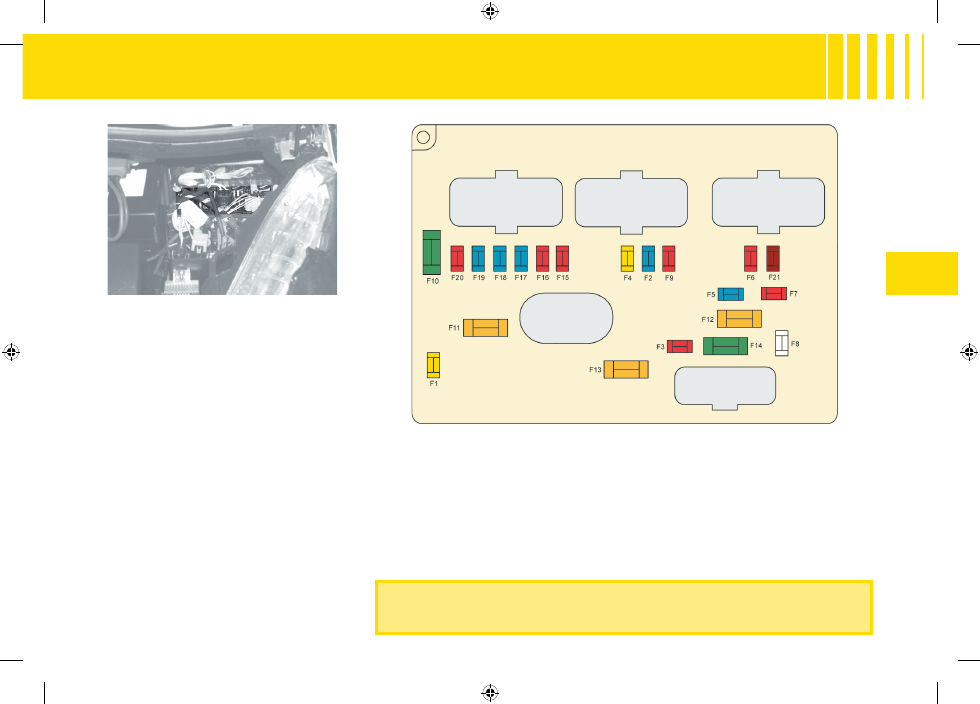

Предохранители в моторном

отсеке
Блок предохранителей

Для  доступа  к  блоку,  располо-

женному в моторном отсеке, ос-

вободите и снимите крышку.

Работы  с  МАКСИ-предохранителями  дополнительной  защиты

должны проводиться только специалистами сети CITROËN.

После проведения работ тща-

тельно закройте крышку. Если

крышка  установлена  непра-

вильно или плохо закрыта, на

автомобиле  могут  возникать

серьезные

неисправности.

Следите также за тем, чтобы в

блок не проникала жидкость.

180

V

Т А Б Л И Ц А   П Р Е Д О Х Р А Н И Т Е Л Е Й

 П Р Е Д О Х Р А Н И Т Е Л И   В   М О Т О Р Н О М   О Т С Е К Е

Номер

Номинал

Функция

F1

20 A

Управление работой двигателя

F2

15 A

Звуковой сигнал

F3

10 A

Насос омывателя стекол

F4

20 A

Насос омывателя фар

F5

15 A

Оборудование двигателя

F6

10 A

Управляемые двухфункциональные ксеноновые фары, электродвигатель корректировки положения

фар по вертикали, контактор педали сцепления, BCP (коммутационный блок охранных средств)

F7

10 A

Автоматическая коробка передач, контактор уровня охлаждающей жидкости, усилитель рулевого управления

F8

25 A

Стартер

F9

10 A

Контактор стоп-сигналов

F10

30 A

Оборудование двигателя

F11

40 A

Задний воздушный вентилятор

F12

30 A

Стеклоочистители

F13

40 A

Блок BSI

F14

30 A

Воздушный насос, теплообменник

F15

10 A

Правая фара дальнего света

F16

10 A

Левая фара дальнего света

F17

15 A

Левая фара ближнего света

F18

15 A

Правая фара ближнего света

F19

15 A

Оборудование двигателя

F20

10 A

Оборудование двигателя

F21

5 A

Реле GMV
