V

181

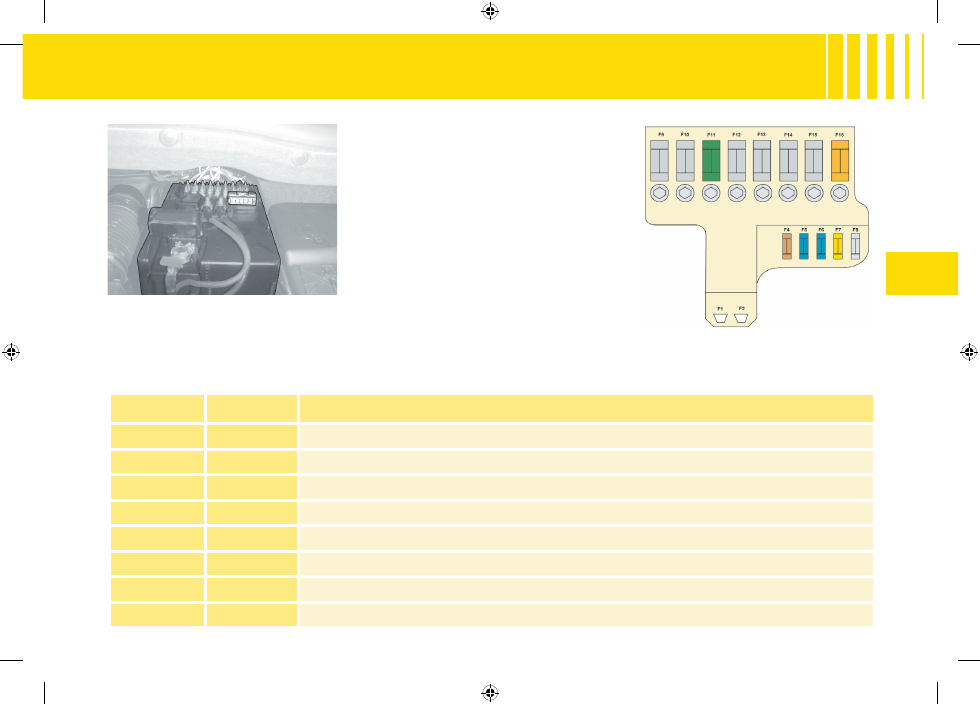

Т А Б Л И Ц А   П Р Е Д О Х Р А Н И Т Е Л Е Й

 П Р Е Д О Х Р А Н И Т Е Л И   Н А   А К К У М У Л Я Т О Р Н О Й   Б А Т А Р Е Е

Номер

Номинал

Функция

F1

-

Клеммы подключения + аккумуляторной батареи

F2

-

Клеммы подключения электропитания, BSM (коммутационного блока двигателя)

F3

NU

F4

5 A

Калькулятор и исполнительный механизм автоматической коробки передач

F5

15 A

Диагностический разъем

F6

15 A

Калькулятор механической 6-ступенчатой коробки передач с электронным управлением/

автоматической коробки передач

F7

5 A

Калькулятор системы ESP

F8

20 A

Задний 12-вольтовый разъем

Предохранители на

аккумуляторной батарее

Блок предохранителей

Для  доступа  к  блоку,  установленному

на аккумуляторной батарее освободите

и снимите крышку.

После проведения работ тщательно

закройте  крышку.  Если  крышка  ус-

тановлена  неправильно  или  плохо

закрыта,  на  автомобиле  могут  воз-

никать  серьезные  неисправности.

Следите также за тем, чтобы в блок

не проникала жидкость.

1

2

3

4

182

VI

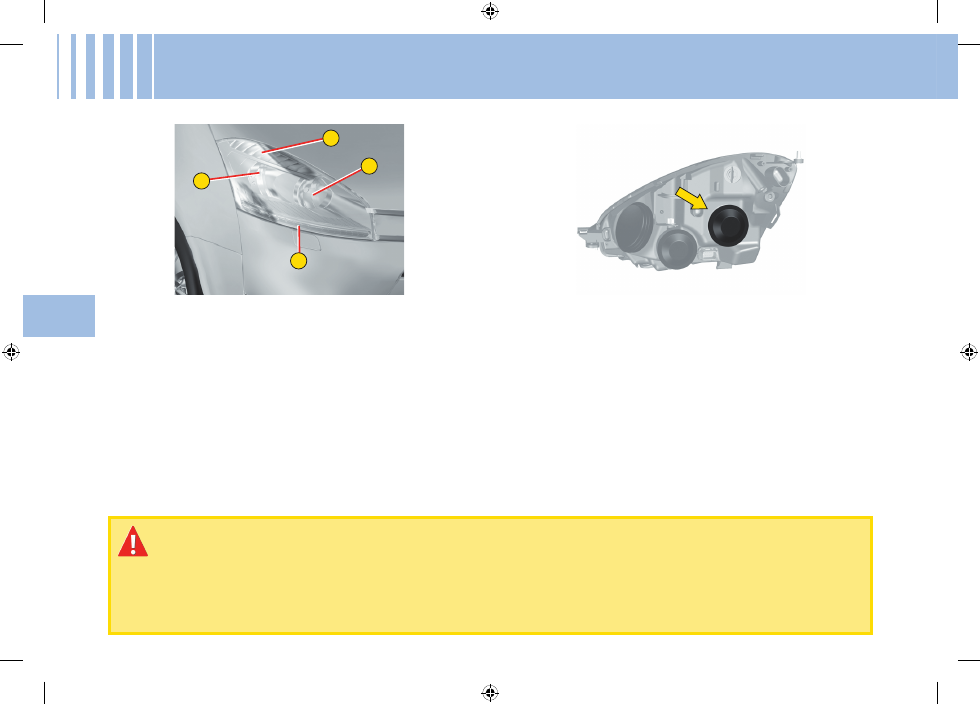

ПЕРЕДНИЙ ОПТИЧЕСКИЙ БЛОК

Œ

  Ближний свет



  Дальний свет

Ž

  Габаритный фонарь



  Указатель поворота

Примечание:  Иногда  внутренняя  поверхность

стекла фары может запотеть, по причине опреде-

ленных климатических условий ( низкая темпера-

тура, влажность); испарина исчезнет в течение не-

скольких минут после включения фар.

З А М Е Н А   Л А М П

Г А Л О Г Е Н Н Ы Е   Ф А Р Ы

Ближний свет

1.  Снимите резиновую крышку.

2.  Поверните патрон на четверть оборота против

часовой стрелки и извлеките его.

3.  Замените лампу H7.

4.  Установите патрон: нажмите на него и поверните

на четверть оборота (по часовой стрелке).

5.  Установите резиновую крышку.

Замена галогенной лампы должна производиться при выключенной несколько минут назад фаре

(опасность серьезного ожога).
Не касайтесь лампы пальцами, используйте не ворсистую ткань.

Следует обязательно использовать только лампы с защитой от ультрафиолетового излучения, чтобы не

повредить фару.
Используя  мойку  высокого  давления  в  местах  сильного  загрязнения,  не  направляйте  струю  на  фары,

чтобы избежать разрушения их покрытия и уплотнителей.

VI

183

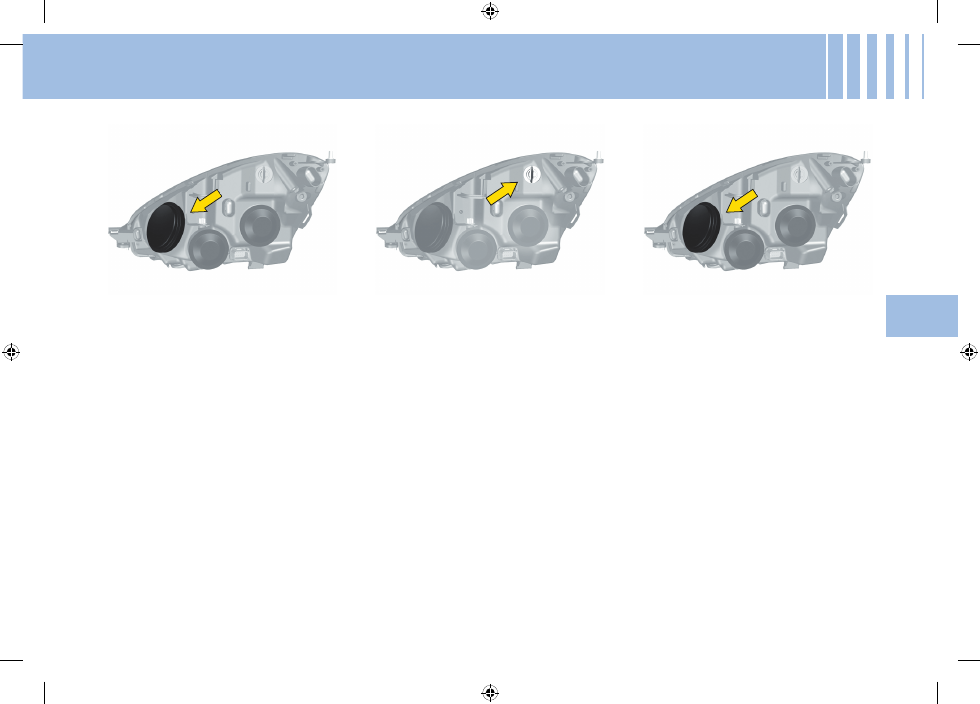

Дальний свет

1.  Снимите резиновую крышку.

2.  Опустите и освободите фик-

саторы  с  каждой  стороны

лампы.

3.  Потяните за патрон и сними-

те его.

4.  Замените лампу H1.

5.  Установите патрон в гнездо.

6.  Установите фиксаторы.

7.  Установите резиновую крышку.

Габаритный фонарь

1.  Поверните  патрон  на  чет-

верть оборота (против часо-

вой стрелки).

2.  Извлеките его.

3.  Замените лампу H 6 W.

4.  Установите патрон.

5.  Для  установки  поверните

его  на  четверть  оборота  по

часовой стрелке.

Указатель поворота

1.  Лампа  указателя  поворо-

та  установлена  под  лампой

дальнего света. Снимите ре-

зиновую крышку.

2.  Потяните за патрон и сними-

те его.

3.  Замените лампу H21.

4.  Установите патрон и нажми-

те на него.

5.  Установите резиновую крышку.

З А М Е Н А   Л А М П

Г А Л О Г Е Н Н Ы Е   Ф А Р Ы

1

2

3

4

184

VI



  Дальний свет (H7)

1.  Снимите резиновую крышку.

2.  Поверните  патрон  на  четверть  оборота  против

часовой стрелки и извлеките его.

3.  Замените лампу H7.

4.  Установите патрон: нажмите на него и поверните

на четверть оборота (по часовой стрелке).

5.  Установите резиновую крышку.

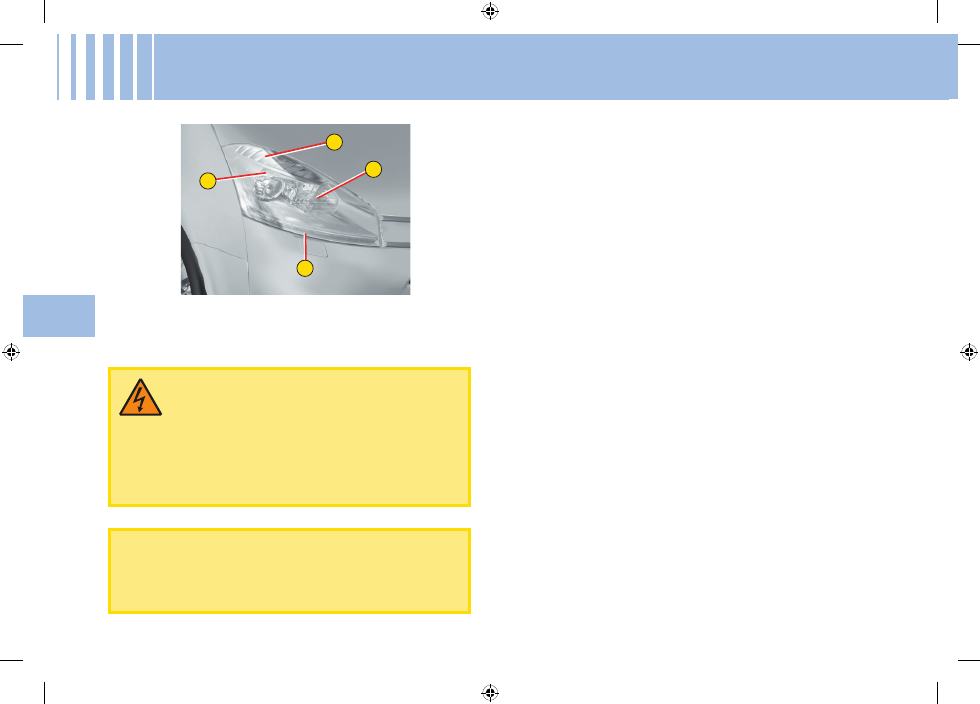

ОПТИЧЕСКИЙ БЛОК УПРАВЛЯЕМЫХ

ДВУХФУНКЦИОНАЛЬНЫХ КСЕНОНОВЫХ ФАР

Œ

  Двухфункциональная ксеноновая фара (ближний/дальний свет)

З А М Е Н А   Л А М П

У П Р А В Л Я Е М Ы Е   Б И - К С Е Н О Н О В Ы Е   Ф А Р Ы

Если на фару нанесен этот символ, все ра-

боты по замене с управляемыми двухфун-

кциональными  ксеноновыми  фарами  D1S

должны выполняться специалистами (опас-

ность поражения электрическим током).

Обратитесь в сеть CITROËN.

При неисправности одной из ламп рекомендуется

заменять лампы одновременно.

Ž

  Габаритный фонарь (см. “Галогенные фары”)



  Указатель поворота (см. “Галогенные фары”)

Используя  мойку  высокого  давления  в  местах

сильного загрязнения, не направляйте струю на

фары, чтобы избежать разрушения их покрытия

и уплотнителей.
