V

173

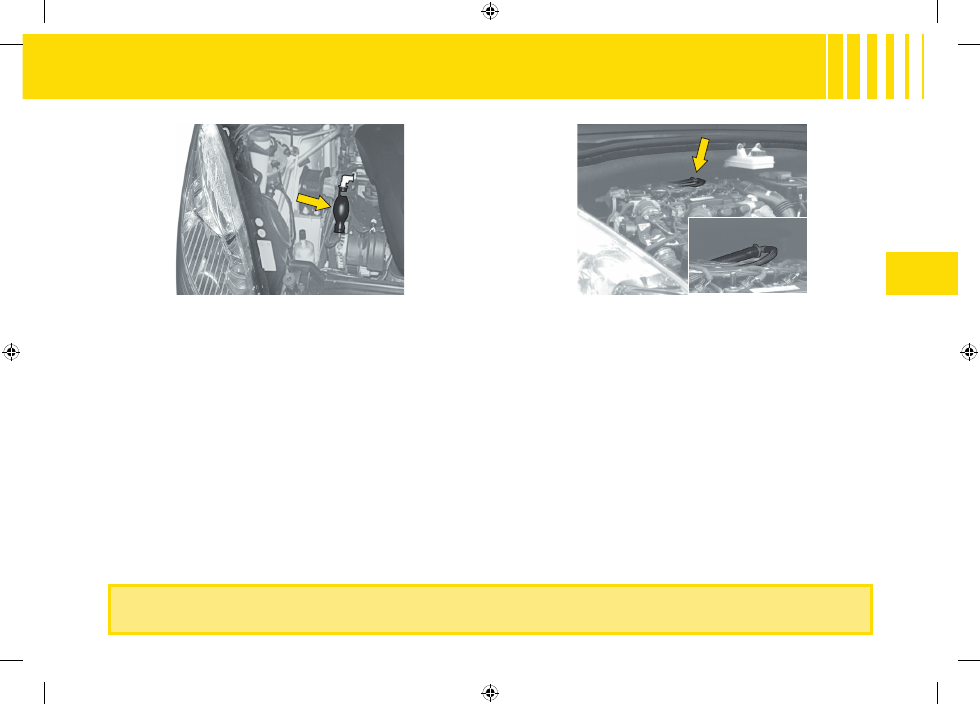

Двигатель HDi 138

Снимите  защитную  крышку  для  доступа  к  насосу

создания давления.

В двигателях HDi используются передовые технологии.

Для любых работ требуется особая квалификация, которую гарантирует вам сеть CITROËN.

Создание давления в системе

В случае остановки автомобиля из-за отсутствия дизельного топлива:
-  После заправки топлива (не менее 5 литров) приводите в действие ручной насос для создания давления

до того, как почувствуете усилие.

- Затем включите стартер, слегка нажав на педаль акселератора, и запустите двигатель.

Если с первой попытки двигатель запустить не удалось, подождите пятнадцать секунд и повторите попытку.
Попытайтесь несколько раз запустить двигатель. При работе двигателя на холостом ходу слегка нажмите

на педаль акселератора для улучшения прокачки.

О Б О Р У Д О В А Н И Е   С И С Т Е М Ы   В П Р Ы С К А

( Д И З Е Л Ь Н Ы Е   Д В И Г А Т Е Л И )

Двигатель HDi 110

Снимите  защитную  крышку  для  доступа  к  насосу

создания давления.

174

V

Е М К О С Т И

(1) Замена масла с заменой масляного фильтра

Жидкость омывателя стекол

3 литра

Жидкость омывателя стекол и омывателя фар

6 литров

Тип двигателя

Количество моторного масла

(литров)

(1)

1.6i 16V 120 л.с. (88 кВт)

4,25

1.6i 16V 150 л.с. (110 кВт)

4,25

2.0i 16V 143 л.с. (105 кВт)

5

1.6 HDI 110 л.с. (80 кВт)

3,75

2.0 HDI 138 л.с. (100 кВт)

5,25

1.8i 16v - 92 кВт

2.0i 16v 105 кВт (143 л.с.)

HDi 110 (80 кВт)

HDi 138 (100 кВт)

A

C

B

V

175

А К К У М У Л Я Т О Р Н А Я   Б А Т А Р Е Я

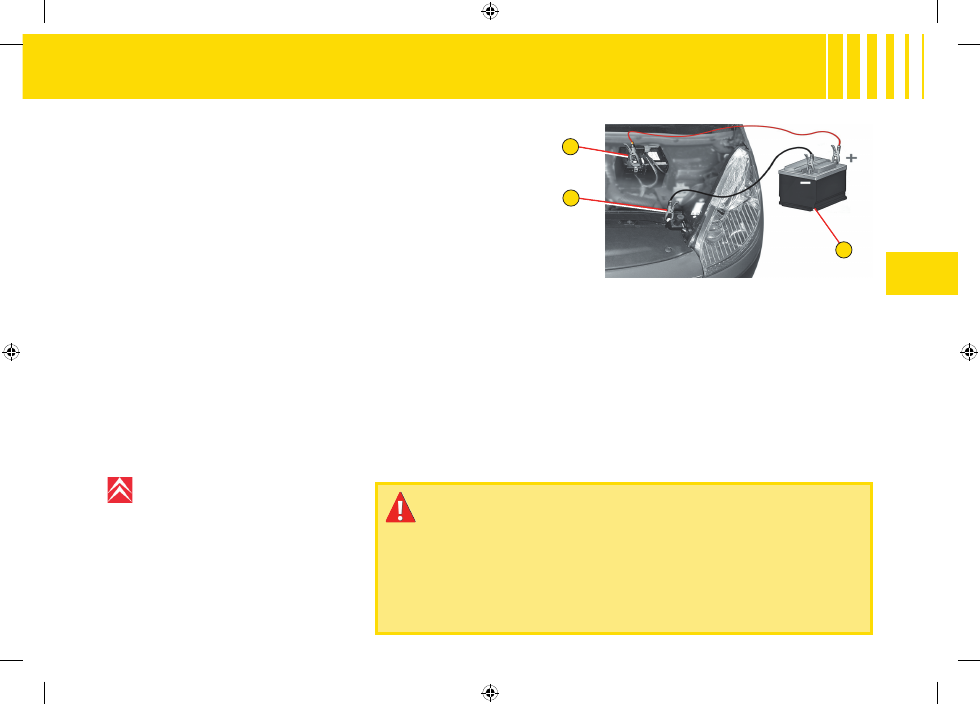

Запуск двигателя с помощью дополнительной аккумуляторной батареи

Если аккумуляторная батарея разряжена, имеется возможность использования отде-

льной аккумуляторной батареи или аккумуляторной батареи другого автомобиля.

A  Аккумуляторная батарея на неисправном автомобиле

(в моторном отсеке).

B  Дополнительная аккумуляторная батарея.

C  Точка электрической “массы” на неисправном автомобиле.

Проверьте  нормальное  напряжение  дополнительной  аккумуля-

торной батареи (12 вольт).
В  случае  использования  аккумуляторной  батареи  другого  авто-

мобиля заглушите его двигатель. Между двумя автомобилями не

должно быть непосредственного контакта.

Никогда не следует подносить источник огня или создавать искры вблизи

аккумуляторной батареи (взрывоопасный газ).

Аккумуляторная батарея содержит серную кислоту, обладающую коррозий-

ными свойствами.

При выполнении работ используйте средства защиты глаз и лица.

При попадании на кожу немедленно промойте большим количеством чистой воды.

Для замены аккумуляторной батареи обратитесь в сеть CITROËN.

В случае простоя автомобиля больше месяца, рекомендуется отключать аккумуля-

торную батарею.

Рекомендация

Отключите  аварийную  сигнализацию

перед  тем  как  отсоединить  аккумуля-

торную батарею.

Не дотрагивайтесь до зажимов во вре-

мя работы.

Не  наклоняйтесь  над  аккумуляторны-

ми батареями.

Отключайте кабели в порядке, обрат-

ном  порядку  подключения,  следите,

чтобы кабели не касались друг друга.

Подключите кабели

в порядке, указанном на схеме. Следите за надежной установкой зажимов (опасность возникновения искр).

Запустите  двигатель  автомобиля-донора.  Дайте  двигателю  поработать  примерно  одну  минуту  на  слегка

повышенных оборотах.
Запустите двигатель неисправного автомобиля.

Примечание: При выполнении всех работ, требующих отключения аккумуляторной батареи, необходимо

выждать  три  минуты  после  выключения  зажигания  без  каких-либо  действий,  препятствующих  переходу

электрооборудования автомобиля в дежурный режим (например, открытие дверей и крышки багажного от-

деления, нажатие на кнопку пульта дистанционного управления…).
После повторного подключение аккумуляторной батареи, включите зажигание, подождите примерно мину-

ту перед тем, как включить стартер, чтобы прошла повторная инициализация электронных систем.
После  долгого  отключения  батареи,  может  понадобиться  настроить  параметры  многофункционального

дисплея (дату, время, язык, единицу измерения и температуру).

176

V

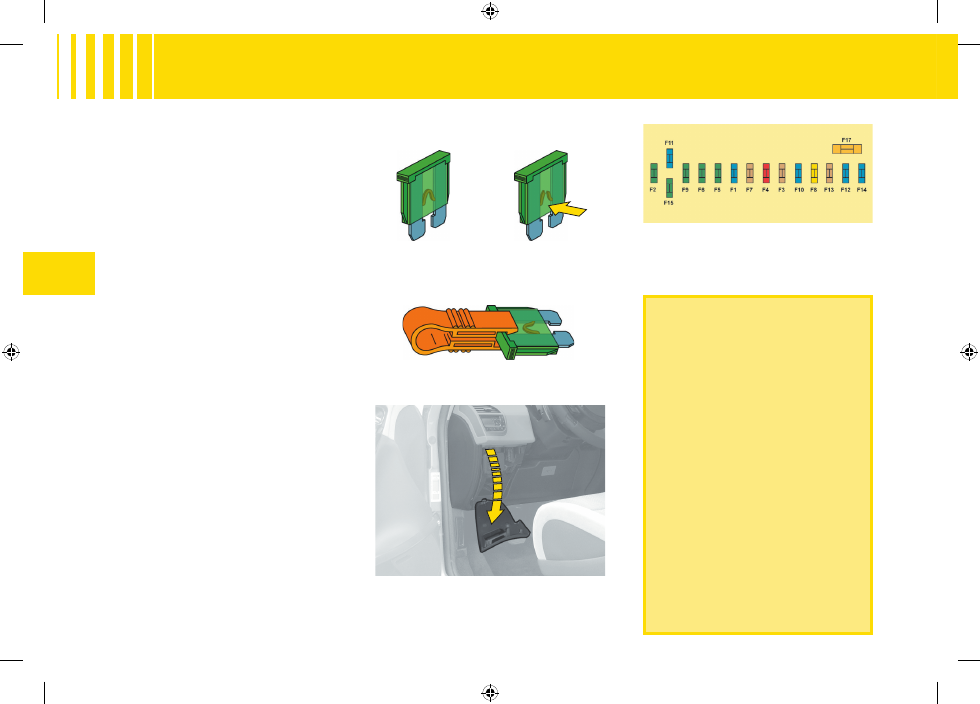

Блоки предохранителей

Два  блока  предохранителей  распо-

ложены  под  панелью  управления,

один – в моторном отсеке и один - на

аккумуляторной батарее.

Предохранители под

панелью управления

Для  доступа  к  предохраните-

лям  под  панелью  управления

отверните болт на ¼ оборота и

откиньте блок.

Замена предохранителя

Перед заменой предохранителя

необходимо  определить  причи-

ну  неисправности  и  устранить

ее.  Номера  предохранителей

указаны  на  блоке  предохрани-

телей.

Заменяйте неисправный

предохранитель на

предохранитель того же

номинала (того же цвета)

Используйте специальный зажим

A,

расположенный  с  запасными  пре-

дохранителями  справа  от  крышки

доступа  к  блоку  предохранителей

под панелью управления.

П Р Е Д О Х Р А Н И Т Е Л И

Нормальный

Перегоревший

Зажим A

Электрическая  схема  вашего

автомобиля  предусматривает

возможность подключения до-

полнительного  серийного  или

опционного  электрооборудо-

вания.

Прежде чем устанавливать до-

полнительное электрооборудо-

вание или аксессуары в вашем

автомобиле, проконсультируй-

тесь на СТО CITROËN.

СИТРОЕН  не  несет  ответс-

твенности  за  расходы,  вы-

званные возвратом в прежнее

положение вашего автомобиля

или дисфункцией автомобиля,

в результате установки допол-

нительного  оборудования,  не

поставляемого, не рекомендо-

ванного  компанией  СИТРОЕН

и  не  установленного  по  его

инструкциям, в частности, ког-

да расход энергии подключен-

ных дополнительных устройств

превышает 10 милиампер.

Предохранители под

панелью управления

Доступ к первому блоку

предохранителей под

панелью управления
