Буксировочное устройство

Рекомендуем вам установить это устройство в сети

CITROËN, располагающей информацией о возмож-

ностях автомобиля по буксировке. Сеть имеет необ-

ходимые инструкции по установке таких устройств.
При  использовании  буксировочного  устройс-

тва  обязательна  установка  электронного  блока,

сертифицированного  CITROËN,  для  защиты  от

возможных  неисправностей  или  повреждений

(опасность возгорания).
Установка  на  крыле  зеркала  заднего  вида  для

движения с жилым прицепом запрещена.

С О В Е Т Ы   П О   Б Е З О П А С Н О С Т И

G R A N D   C 4   P I C A S S O   И   C 4   P I C A S S O

Отрегулируйте высоту светового пучка фар в за-

висимости от нагрузки автомобиля.
Проверьте давление в шинах и аварийную сигна-

лизацию прицепа.
Соблюдайте допустимую нагрузку.
Максимальная распределенная нагрузка на штан-

ги багажника: См. “Общую информацию”.

Держатель для велосипедов

Не крепите велосипед при помощи ремней на следу-

ющих версиях:
- C4 Picasso (все версии);

- Grand C4 Picasso оборудованные задним открыва-

ющимся стеклом.

Комплект штанг багажника и кофры

Конструкция автомобиля требует, для обеспечения вашей

безопасности и для защиты крыши и крышки багажного

отделения от повреждений, использования штанг багаж-

ника  и  кофров,  прошедших  испытания  и  допущенных  к

использованию фирмой AUTOMOBILES CITROËN.

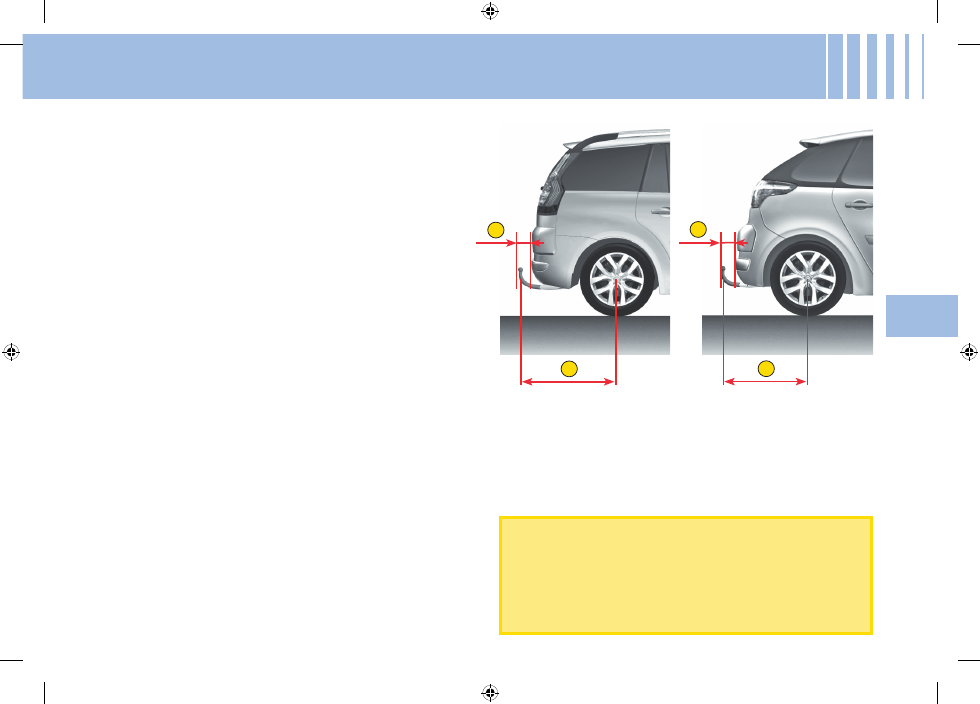

РАЗМЕРЫ (мм)

A: 99,04 мм

C: 96,84 мм

B: 931,60 мм

D: 820,53 мм

Рекомендации

-  Распределяйте нагрузку равномерно, не перегружая

один край.

-  Размещайте  самые  тяжелые  предметы  по  возмож-

ности ближе к крыше.

-  Прочно закрепляйте груз и обозначайте крупногаба-

ритные грузы.

-  Управляйте автомобилем мягко, с учетом возрастаю-

щей чувствительности к воздействию бокового ветра

(возможно изменение устойчивости автомобиля).

-  По окончании транспортировки груза снимайте штан-

ги багажника.

1

2

A

190

VI

Комплект для ремонта шин распо-

ложен в ящике под ногами левого

пассажира второго ряда сидений

или в нише багажника (в зависи-

мости от оборудования).

Он позволит Вам произвести вре-

менный ремонт шины, чтобы доб-

раться до ближайшей СТО.
В  зависимости  от  комплектации,

он  располагается  либо  в  отделе-

нии багажного отсека, либо в нише

под ногами левого пассажира под

сиденьем второго ряда ( открыть

его можно при помощи отвертки).

Использование комплекта

для ремонта шин

1.  Отметьте  на  клейкой  ленте

для  ограничения  скорости

поврежденную  шину  и  на-

клейте ее на рулевое колесо:

таким образом она будет на-

поминать вам о том, что одно

колесо используется времен-

но.

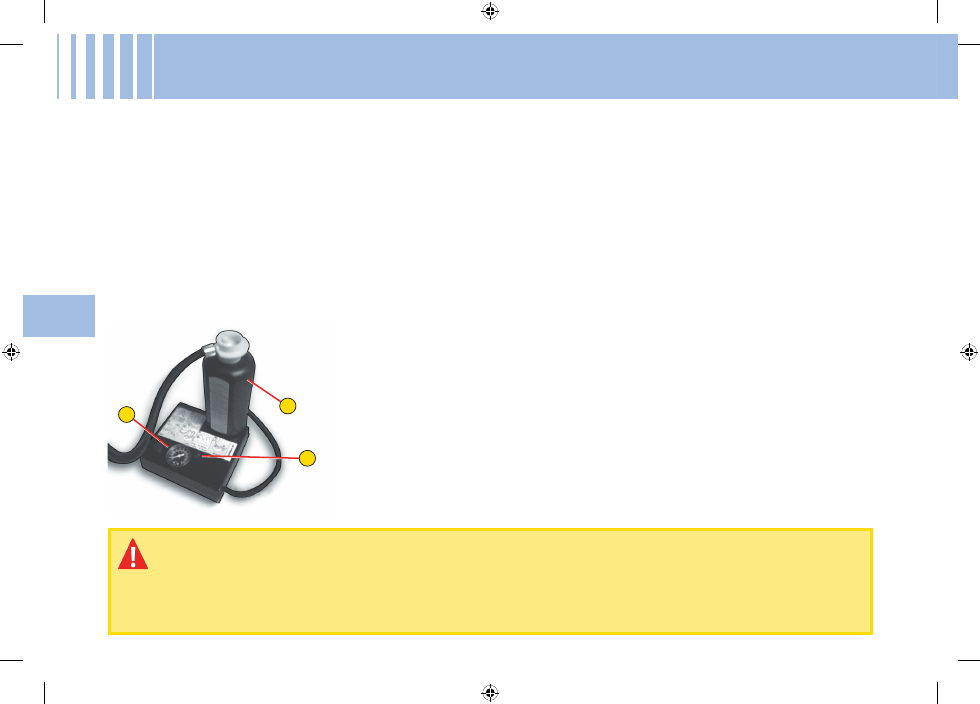

2.  Установите флакон 1 на ком-

прессор

2.

3.  Соедините флакон 1 с венти-

лем поврежденной шины.

4.  Соедините  шланг  компрес-

сора с флаконом.

5.  Подключите  электрический

провод  к  одному  из  12-воль-

товых разъемов автомобиля.

6.  Включите  компрессор  нажа-

тием на кнопку

A и дождитесь

создания  в  шине  давления,

равного 2,0 барам. Если вам

не удается достичь этого зна-

чения  давления,  отремонти-

ровать шину невозможно.

7.  Снимите  и  уберите  компрес-

сор.

8.  Сразу  начинайте  движение

на  пониженной  скорости  для

обеспечения  ремонта  пов-

реждения.

9.  Восстановите  давление  при

помощи компрессора, соблю-

дая  все  предосторожности,

проверьте,  чтобы  шина  не

спускала (давление в шине не

снижается).

10.  Двигайтесь  на  пониженной

скорости (80 км/ч).

Как  можно  скорее  обратитесь  на

СТО СИТРОЕН.
Обязательно предупредите меха-

ника о ремонте шины при помощи

комплекта для ремонта шин.

Внимание,  флакон  со  средством  для  ремонта  содержит  этилен-гликоль,  вредное  вещество  при

попадании в организм и раздражающее для глаз.
Не давать детям.

После использования не выбрасывайте флакон, сдайте его в сеть CITROËN или сборщику таких флако-

нов.
Ремонтный комплект имеется в продаже в сети CITROËN.

К О М П Л Е К Т   Д Л Я   Р Е М О Н Т А   Ш И Н

Примечание:  После  использо-

вания  флакон  можно  уложить

в  пластмассовый  пакет  из  ком-

плекта,  чтобы  не  пачкать  авто-

мобиль.

2

3

4

5

6

7

8

9

1

VI

191

З А М Е Н А   К О Л Е С А

ИНСТРУМЕНТ

Инструмент  расположен  в  ящи-

ке под ногами пассажира второго

ряда  сидений  или  в  гнезде  под

левым сиденьем третьего ряда (в

зависимости от оборудования).

Включите аварийные огни, проверьте, чтобы из автомобиля вышли все пассажиры, и находились в

безопасном от дорожного движения месте (за ограждениями или на обочине).

Ни в коем случае не следует находиться под автомобилем, когда он поднят на домкрат и держится

только на нем.

Домкрат и комплект инструмента разработаны специально для вашего автомобиля. Не используйте их

не по назначению.

После установки запасного колеса следует обязательно двигаться со скоростью не более 80 км/ч.

По возможности сразу устанавливайте отремонтированное колесо.

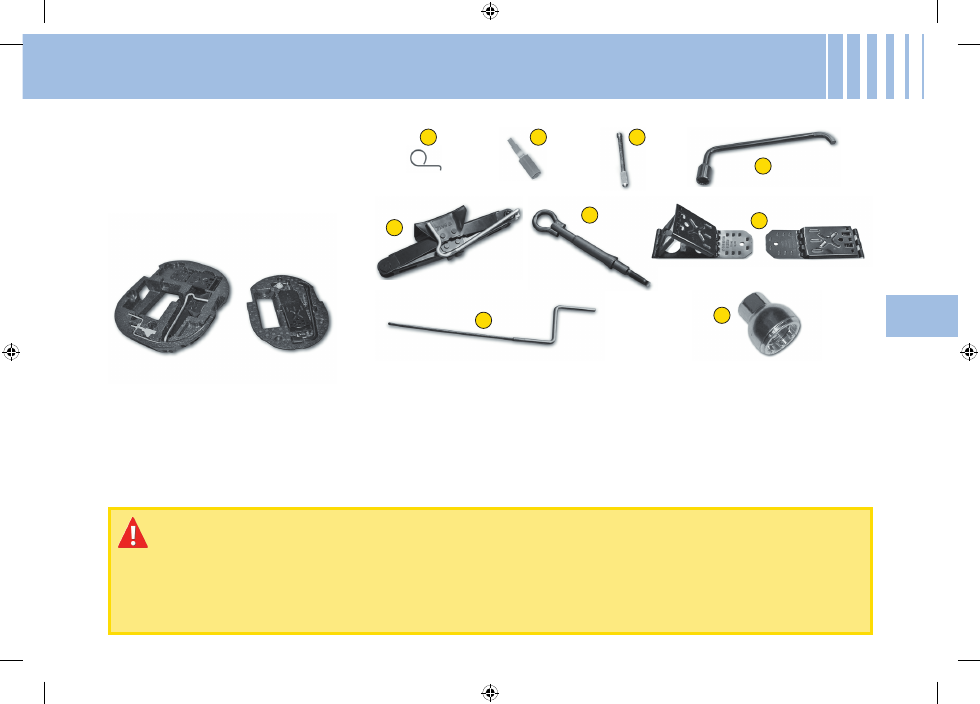

5 -  Домкрат с рукояткой

6 -  Съемное буксировочное кольцо

7 -  Два упора, используемых при

замене  колеса  или  при  дру-

гих  работах  с  автомобилем

(освобождение  электричес-

кого стояночного тормоза)

8 -  Привод аварийного разбло-

кирования  электрического

стояночного тормоза

9 -  Ключ  для  секретных  колес-

ных болтов

1 -  Ключ  для  снятия  центрального

декоративного колпака алюмини-

евого колесного диска

2 -  Съемник для хромированных де-

коративных  накладок  на  болты

алюминиевых колесных дисков

3 -  Центровочное приспособление

4 -  Съемник для колесных болтов

192

VI

З А М Е Н А   К О Л Е С А

ПОДГОТОВКА ЗАПАСНОГО КОЛЕСА

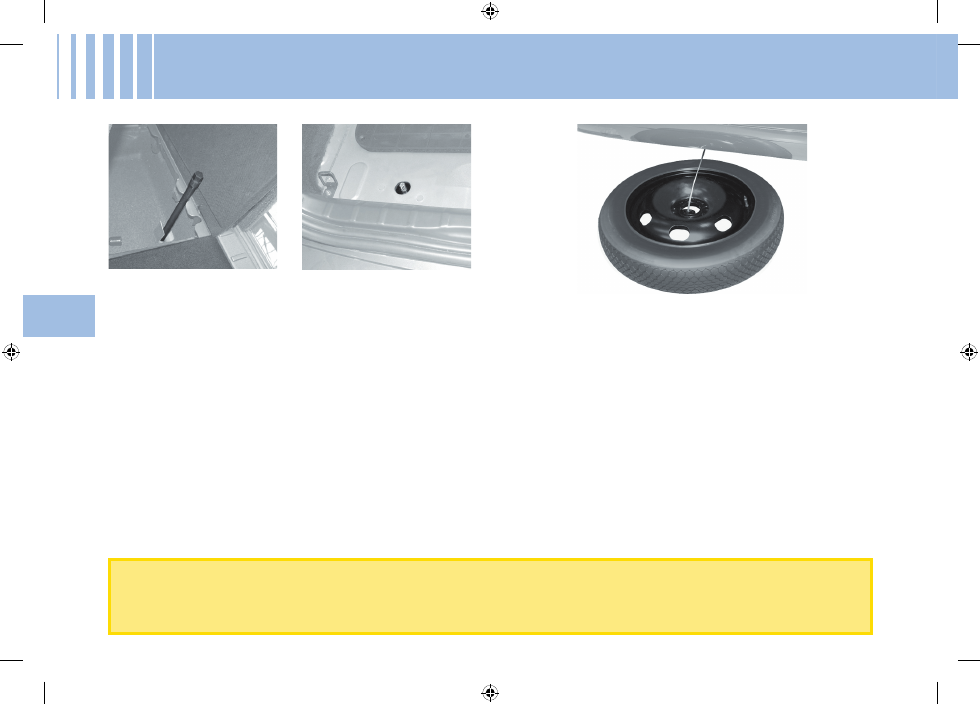

1.  Разложите  правое  сиденье  третьего  ряда  (7-

местная версия).

2.  Снимите удлинитель, расположенный в задней

части ящика под сиденьем.

3.  Установите  удлинитель  на  привод,  располо-

женный в ящике под ковровым покрытием.

4.  С  помощью  съемника  колесных  болтов  вра-

щайте  удлинитель  с  приводом

по  часовой

стрелке до упора для разматывания троса: за-

пасное колесо опускается на землю.

5.  Достаньте колесо из-под автомобиля, снимите

крепление с центра колеса.

УКЛАДКА ПОВРЕЖДЕННОГО КОЛЕСА

1.  Обязательно  расположите  колесо  вентилем

вверх.

2.  Поместите крепление в центре колеса (на не-

которых  алюминиевых  колесных  дисках  пред-

варительно  требуется  снять  центральный  де-

коративный колпак).

3.  Вращайте  привод  против  часовой  стрелки,

чтобы  намотать  трос.  Когда  привод  начинает

вращаться  без  усилия,  поврежденное  колесо

закреплено. Следите за плотным прилеганием

колеса  к  днищу  автомобиля  и  за  отсутствием

контакта  с  элементами  систем  (например,  с

выпускной системой).

4.  Сложите инструмент и упор.

С поврежденным колесом под днищем дорожный просвет автомобиля уменьшается, будьте вниматель-

ны при движении, например, задним ходом или при съезде с тротуара.
Извлечение запасного колеса и укладка поврежденного колеса должны выполняться, когда автомобиль

опирается на колеса.

Примечание: Приспособление находится под ков-

ровым покрытием в углублении справа на   Grand

C4 Picasso и слева на  C4 Picasso.

Grand C4 Picasso

C4 Picasso
