2. Using a suitable tool, pull open the metal bulb access on

the back of the housing.

3. Remove and install the replacement bulb.

4. Close the bulb access, connect the lamp and install the

lamp into place.

Dome Lamps

1. Using a suitable tool, insert the tip at the location shown

and press inward to the lamp to relieve the spring
tension. This will allow you to easily drop the dome
lamp assembly from its bracket and disconnect the
lamp.

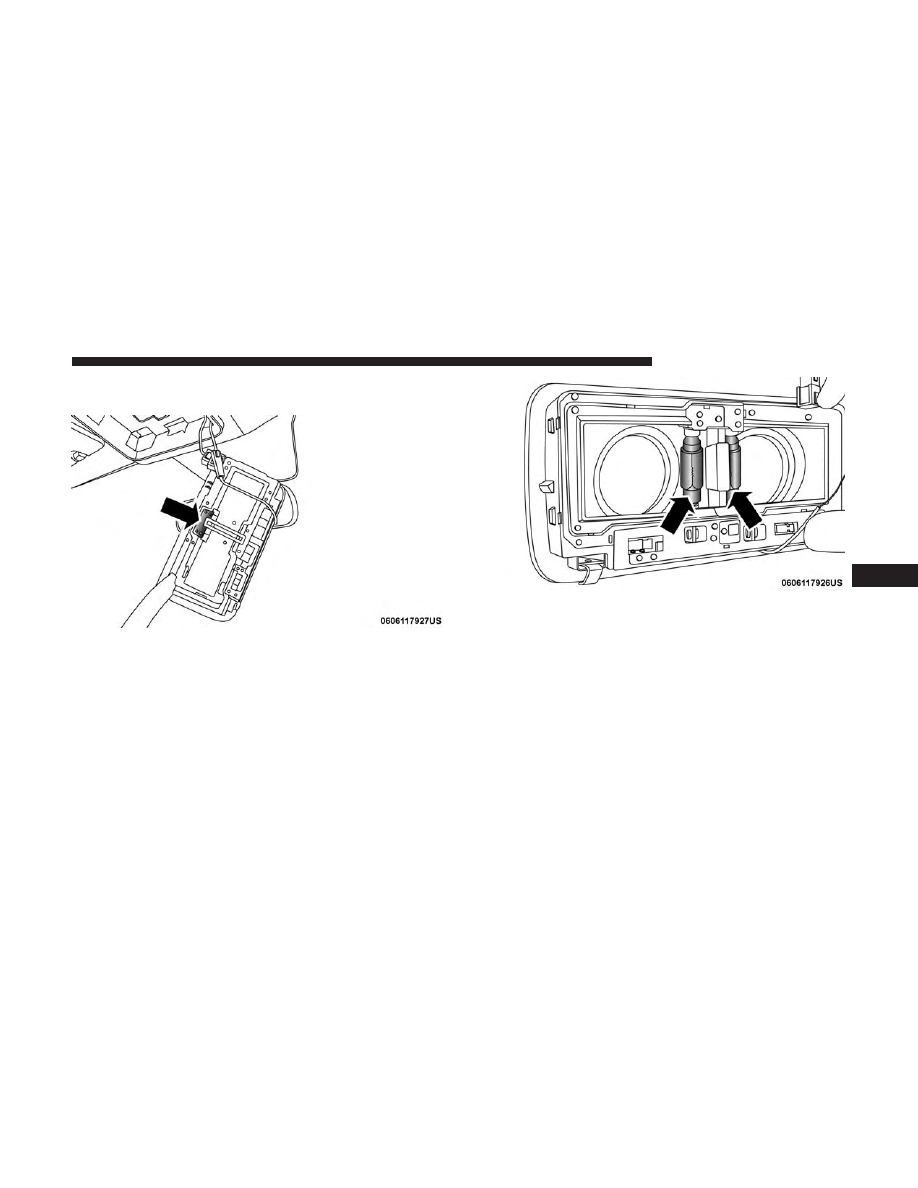

Cargo Lamp Bulb Location

Dome Lamp Assembly Location

1. Spring Tension Relief Access

2. Dome Lamp Assembly

184

IN CASE OF EMERGENCY

2. Using a suitable tool, flex the housing to lift the light

pod cover away from the unit.

3. Remove and replace the bulbs as needed.

4. Close the housing cover making sure it snaps together

properly and connect the lamp.

5. Install overhead console into place making sure to seat

the assembly’s forward end first and then snapping it
flush so that the tension spring is fully seating in the
housing.

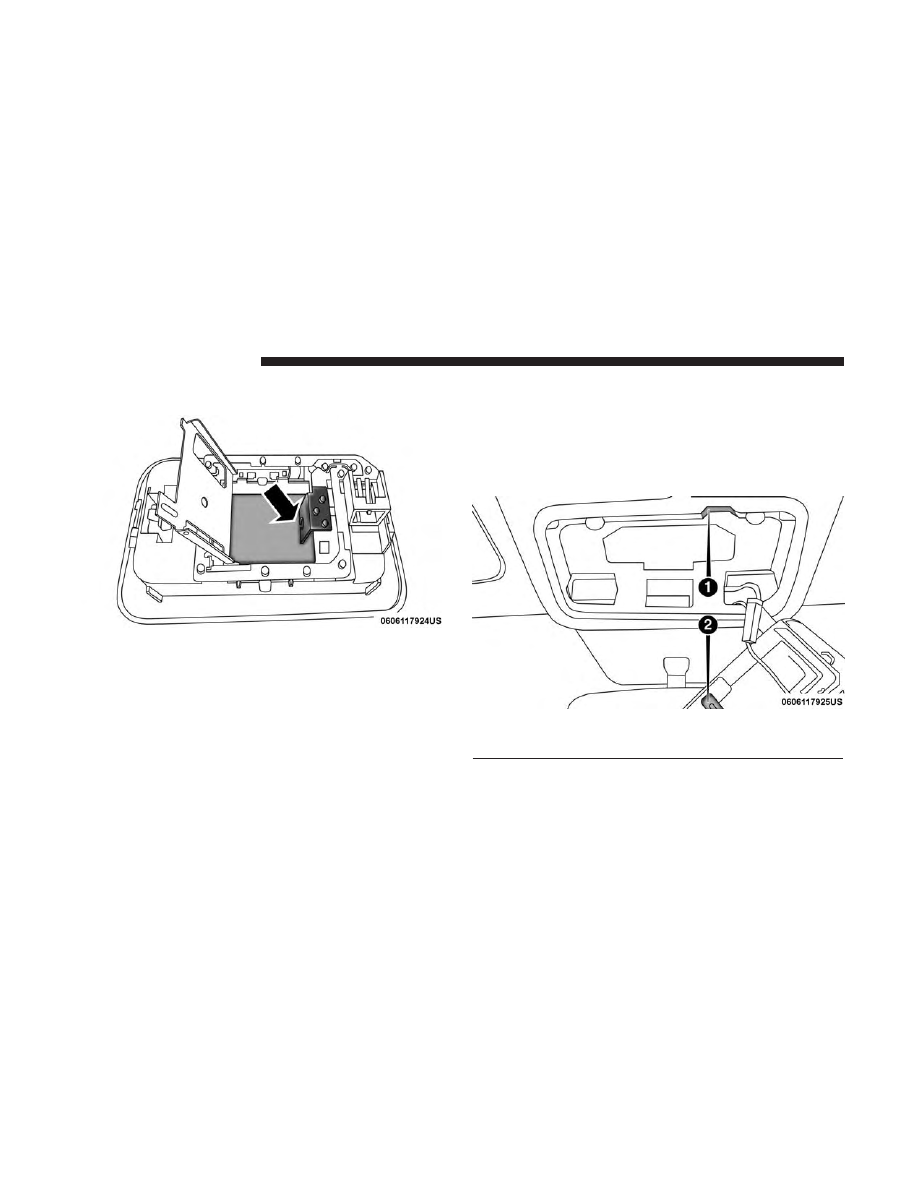

Dome Lamp Light Pod Cover

Dome Lamp Light Bulbs

7

IN CASE OF EMERGENCY

185

FUSES

WARNING!

• When replacing a blown fuse, always use an appro-

priate replacement fuse with the same amp rating as
the original fuse. Never replace a fuse with another
fuse of higher amp rating. Never replace a blown
fuse with metal wires or any other material. Do not
place a fuse inside a circuit breaker cavity or vice
versa. Failure to use proper fuses may result in
serious personal injury, fire and/or property damage.

• Before replacing a fuse, make sure that the ignition is

off and that all the other services are switched off
and/or disengaged.

• If the replaced fuse blows again, contact an autho-

rized dealer.

• If a general protection fuse for safety systems (air

bag system, braking system), power unit systems
(engine system, transmission system) or steering
system blows, contact an authorized dealer.

Underhood Fuses

The Front Power Distribution Center is located on the
driver’s side of the engine compartment. To access the
fuses, remove the cover.

The ID number of the electrical component corresponding
to each fuse can be found on the back of the cover.

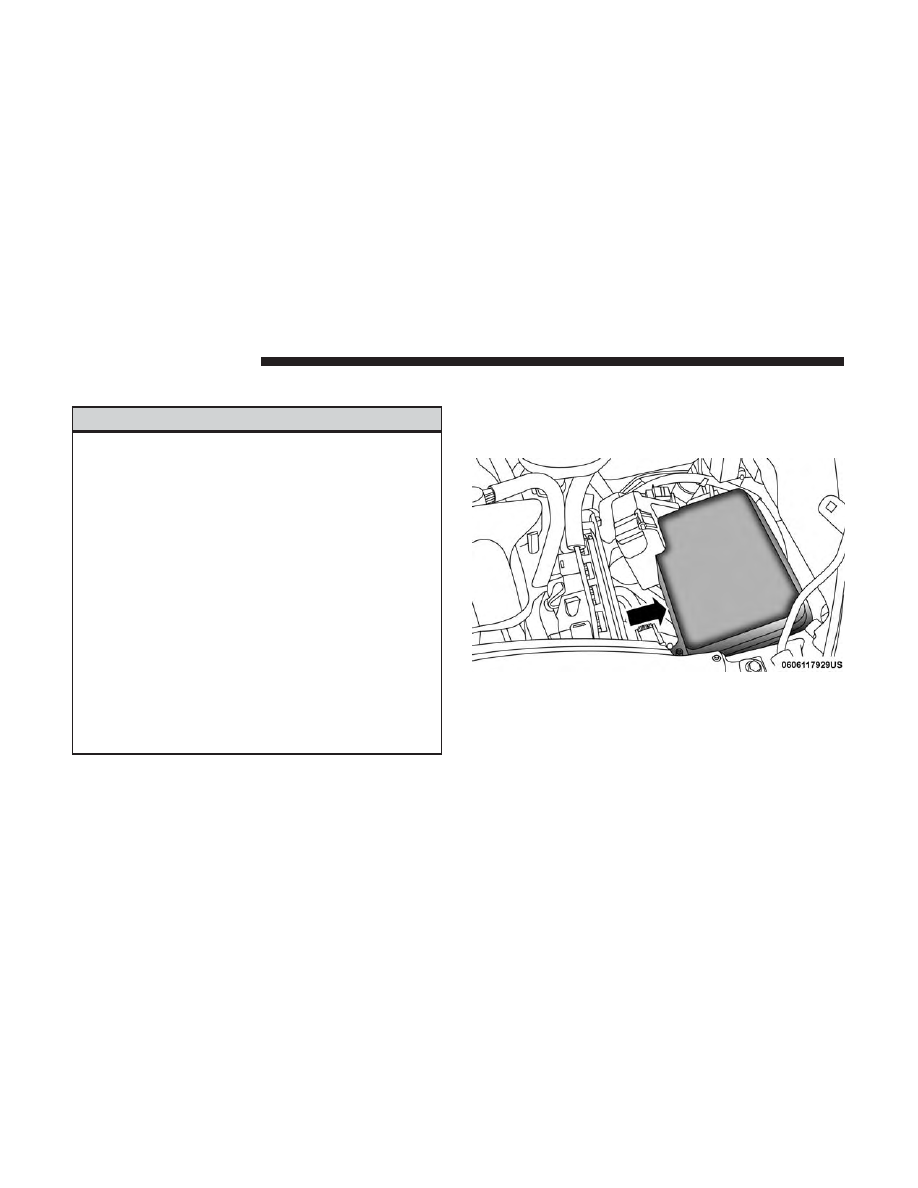

Front Power Distribution Center

186

IN CASE OF EMERGENCY

Cavity

Maxi Fuse

Mini Fuse

Description

F01

40 Amp Orange

–

Electronic Stability Control (ESC) Pump

F02

20 Amp Yellow (3.6

Gasoline Engine)

–

Starter Relay 3.6L (3.6 Gasoline Engine)

F04

50 Amp Red (3.6 Gaso-

line Engine)

–

Secondary Power Distribution Center
(PDC) (Trans Power Relay, Vacuum Pump,
KL30 for the Shifter Transmission Module
[STM]) (3.6 Gasoline Engine)

F06

40 Amp Orange (non

A/C)

60 Amp Blue (A/C)

–

Engine Cooling Fan - 2nd Speed

F07

50 Amp Red (non

A/C)

60 Amp Blue (A/C)

–

Engine Cooling Fan - 1st Speed

F08

40 Amp Orange

–

Passenger Compartment Blower

F09

–

15 Amp Blue

Rear Power Outlet

F10

–

15 Amp Blue

Horn

F14

–

20 Amp Yellow

Power Outlet

F15

–

7.5 Amp Brown

USB Charger

F16

–

7.5 Amp Brown

KL15 Shifter Transmission Module (STM)
(3.6), KL15 Starter Relay Coil (3.6 Gasoline
Engine)

7

IN CASE OF EMERGENCY

187

Cavity

Maxi Fuse

Mini Fuse

Description

F17

–

20 Amp Yellow

Engine Control Module (ECM), Injectors
(3.6 Gasoline Engine)

F18

–

7.5 Amp Brown

KL30 Engine Control Module (ECM), KL30
Main Relay Coil (3.6 Gasoline Engine)

F19

–

7.5 Amp Brown

A/C Compressor — If Equipped

F20

–

30 Amp Green

Windshield Wiper

F21

–

15 Amp Blue

Fuel Pump

F22

–

20 Amp Yellow

Engine Control Module (ECM), Ignition
Coils (3.6 Gasoline Engine)

F23

–

20 Amp Yellow

Electronic Stability Control (ESC) Valves

F24

–

7.5 Amp Brown

KL15 Vacuum Pump Relay Coil (3.6 Gaso-
line Engine) — If Equipped

F30

–

15 Amp Blue

Heated Mirrors

188

IN CASE OF EMERGENCY

Front PDC Additional Fuses

The additional fuse box is located inside the front PDC Box.

Cavity

Mini Fuse

Description

F61

20 Amp Yellow

Vacuum Pump (3.6 Gasoline Engine)

F62

30 Amp Green

Transmission Power RELE (3.6 Gasoline Engine)

F66

5 Amp Beige

Shifter Transmission Module (STM) (3.6 Gasoline Engine)

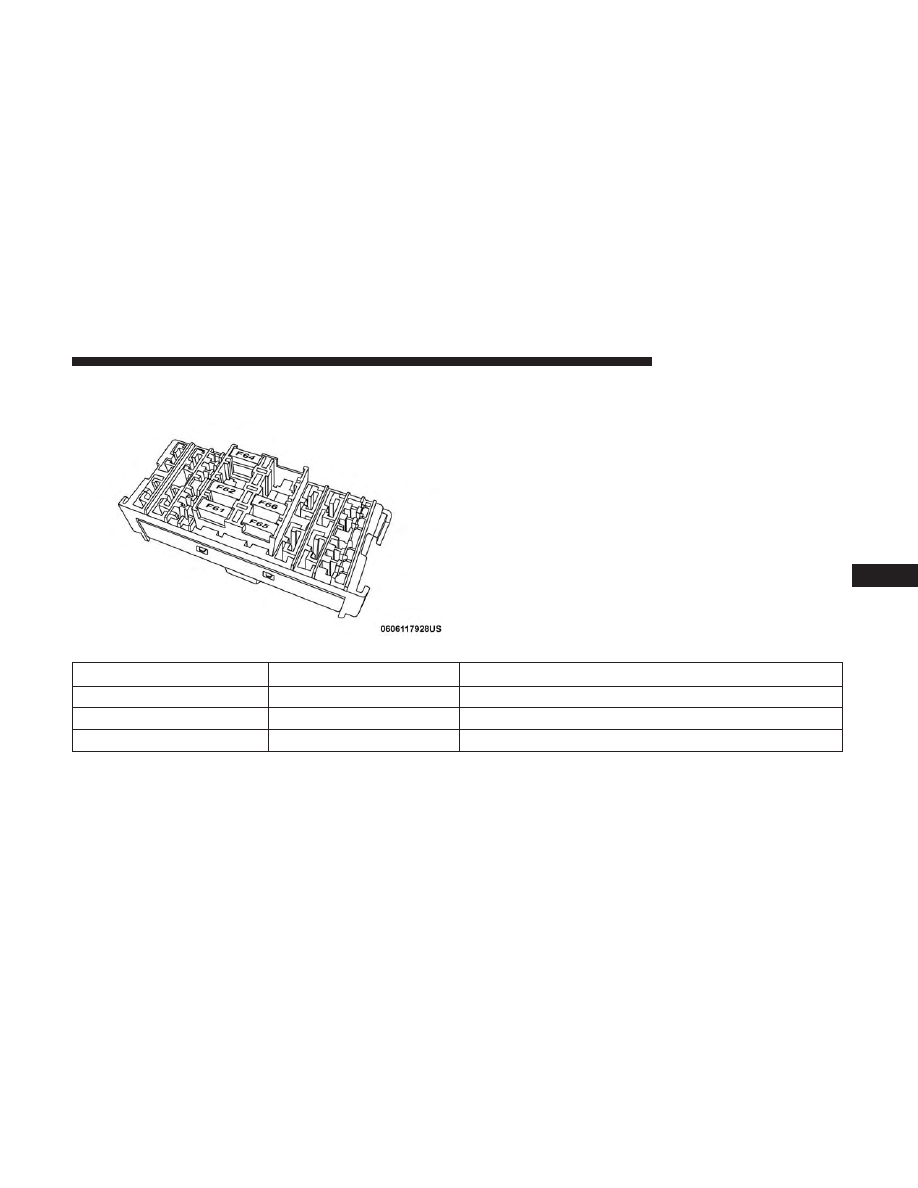

Front Power Distribution Center Additional Fuses

7

IN CASE OF EMERGENCY

189

Interior Fuses

The interior fuse panel is part of the Body Control Module
(BCM) and is located on the driver’s side under the
instrument panel.

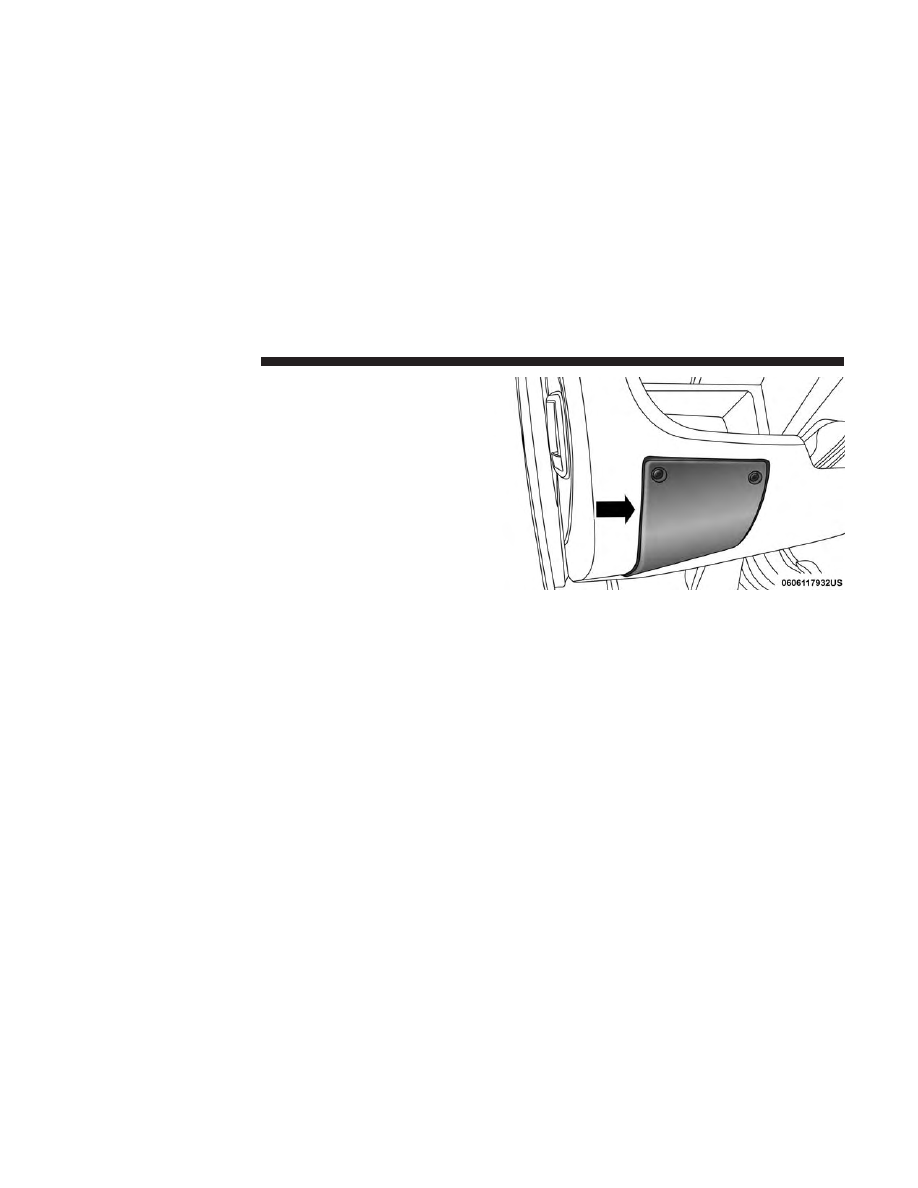

Fuse Panel

190

IN CASE OF EMERGENCY

Cavity

Mini Fuse

Description

F31

5 Amp Beige

INT/A

F34

7.5 Amp Brown

Clearance Lights

F36

15 Amp Blue

+30 (ACM – TPCU – RRM – DLC)

F37

5 Amp Beige

INT (BRAKE NO – IPC)

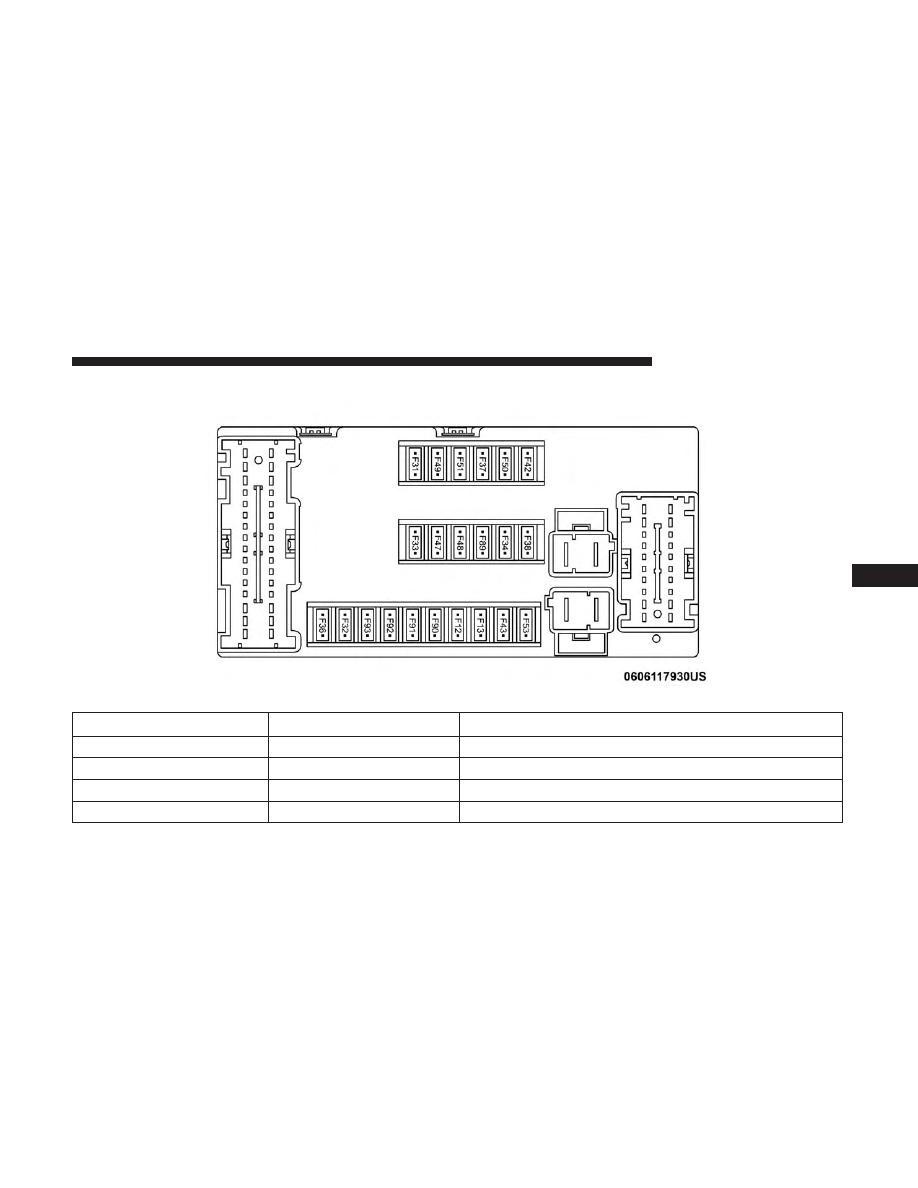

Fuse Panel Cavity Locations

7

IN CASE OF EMERGENCY

191

Cavity

Mini Fuse

Description

F38

15 Amp Blue

Central Locking

F42

5 Amp Beige

INT (BSM – SAS – BRAKE NC)

F43

20 Amp Yellow

Bi-Directional Washer Pump

F47

20 Amp Yellow

Driver Power Window

F48

20 Amp Yellow

Passenger Power Window

F49

5 Amp Beige

INT (PAM – CCS – RRM – ECM)

F50

7.5 Amp Brown

INT (ORC)

F51

5 Amp Beige

INT (REAR CAMERA-AUX)

F53

5 Amp Beige

+30 (IPC) + FTM

F92

7.5 Amp Brown

Left Fog Lamp

F93

7.5 Amp Brown

Right Fog Lamp

192

IN CASE OF EMERGENCY

Right Central Pillar Fuses

The right central pillar fuse panel is located on the interior
side at the base of the passenger side B pillar.

Cavity

Mini Fuse

Description

F81

7.5 Amp Brown

Seat Heater

F83

20 Amp Yellow

Rear Left Windows Heater

F84

20 Amp Yellow

Rear Right Windows Heater

F86

20 Amp Yellow

Auxiliary Switch (From Battery) — If Equipped

F87

20 Amp Yellow

Auxiliary Switch (From Ignition) — If Equipped

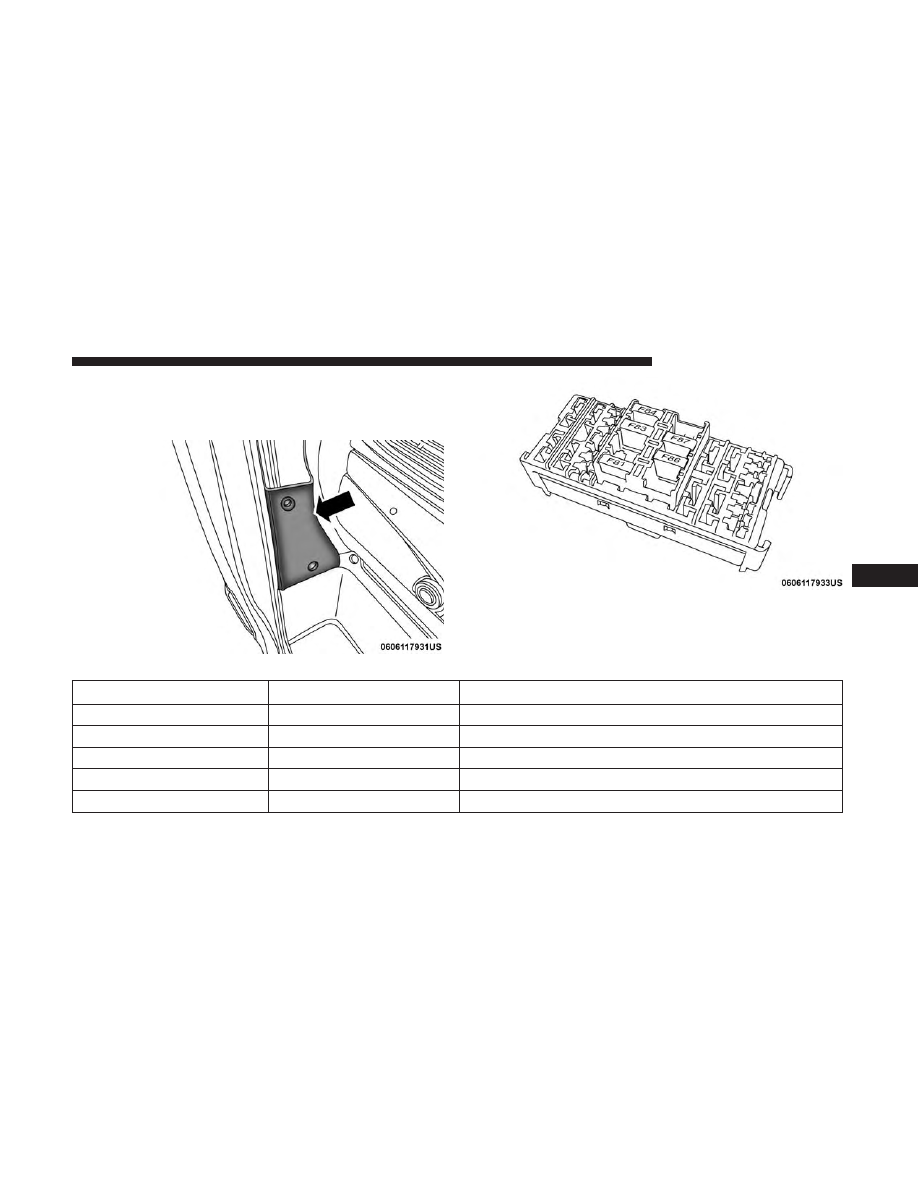

Fuse Panel Location

Fuse Panel

7

IN CASE OF EMERGENCY

193

JACKING AND TIRE CHANGING

WARNING!

• Do not attempt to change a tire on the side of the

vehicle close to moving traffic. Pull far enough off
the road to avoid the danger of being hit when
operating the jack or changing the wheel.

• Being under a jacked-up vehicle is dangerous. The

vehicle could slip off the jack and fall on you. You
could be crushed. Never put any part of your body
under a vehicle that is on a jack. If you need to get
under a raised vehicle, take it to a service center
where it can be raised on a lift.

• Never start or run the engine while the vehicle is on

a jack.

• The jack is designed to be used as a tool for changing

tires only. The jack should not be used to lift the
vehicle for service purposes. The vehicle should be
jacked on a firm level surface only. Avoid ice or
slippery areas.

Jack Location

The jack and jack tools are stored under the front passenger
seat.

To release the jack kit for it’s storage location, turn the lock
knob 1/4 turn counter clockwise to the unlock position.

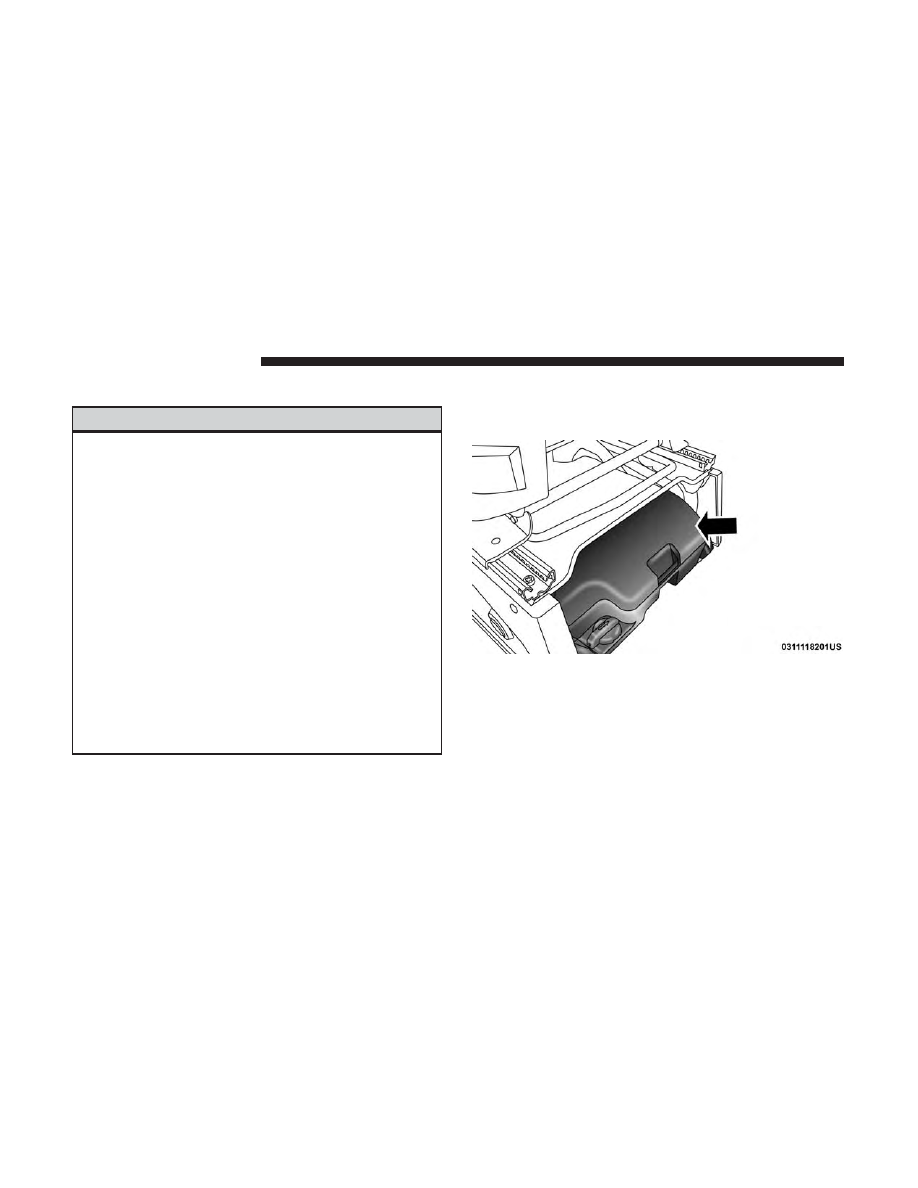

Jack Kit Location

194

IN CASE OF EMERGENCY

CAUTION!

Do not force lock knob over limit. Damage to lock
knob may occur.

To open the jack kit container, you must push the contain-
er’s release to separate the top and bottom.

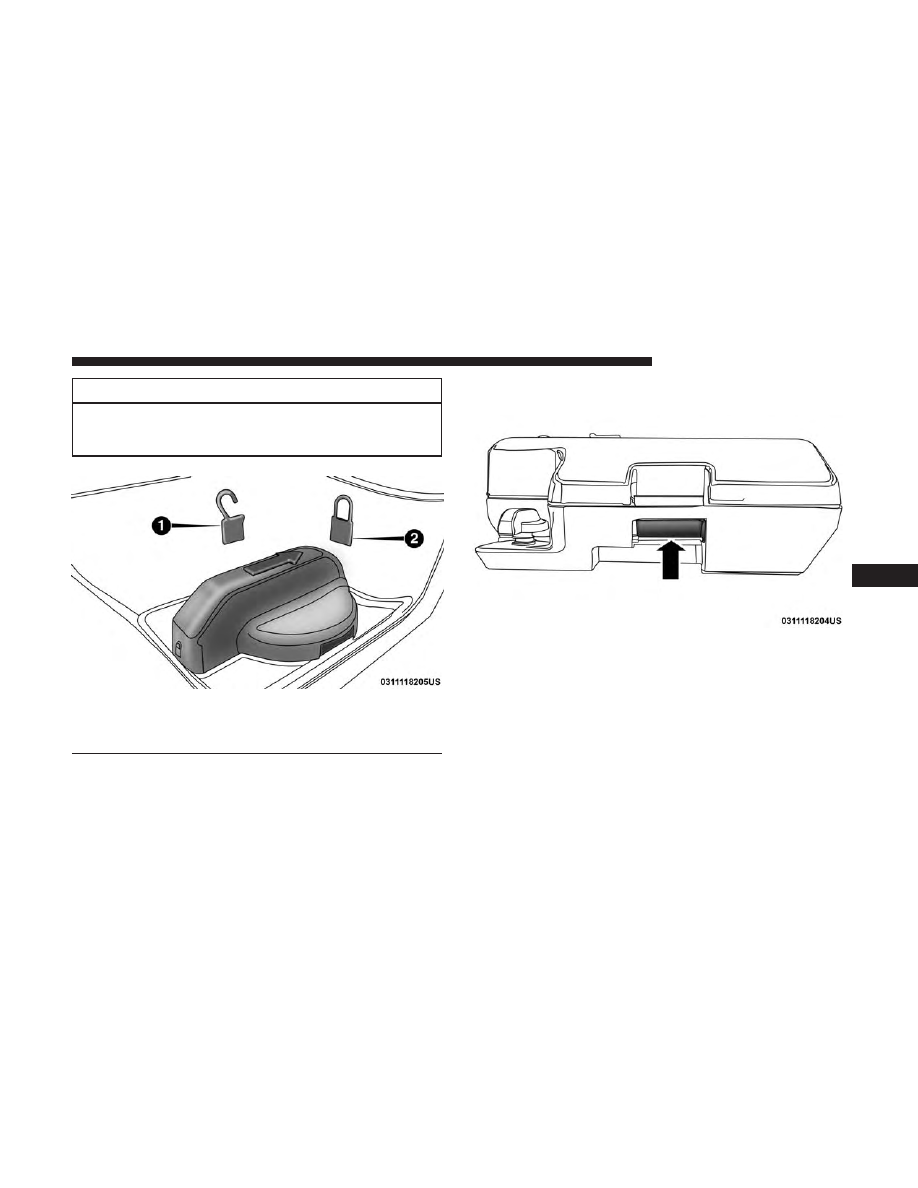

Lock Knob

1 — Unlock Position
2 — Lock Position

Container Release

7

IN CASE OF EMERGENCY

195

Spare Tire Removal

1. Remove the spare tire before attempting to jack up the

vehicle. Attach the lug bolt adapter to the winch exten-
sion and insert it into the winch mechanism.

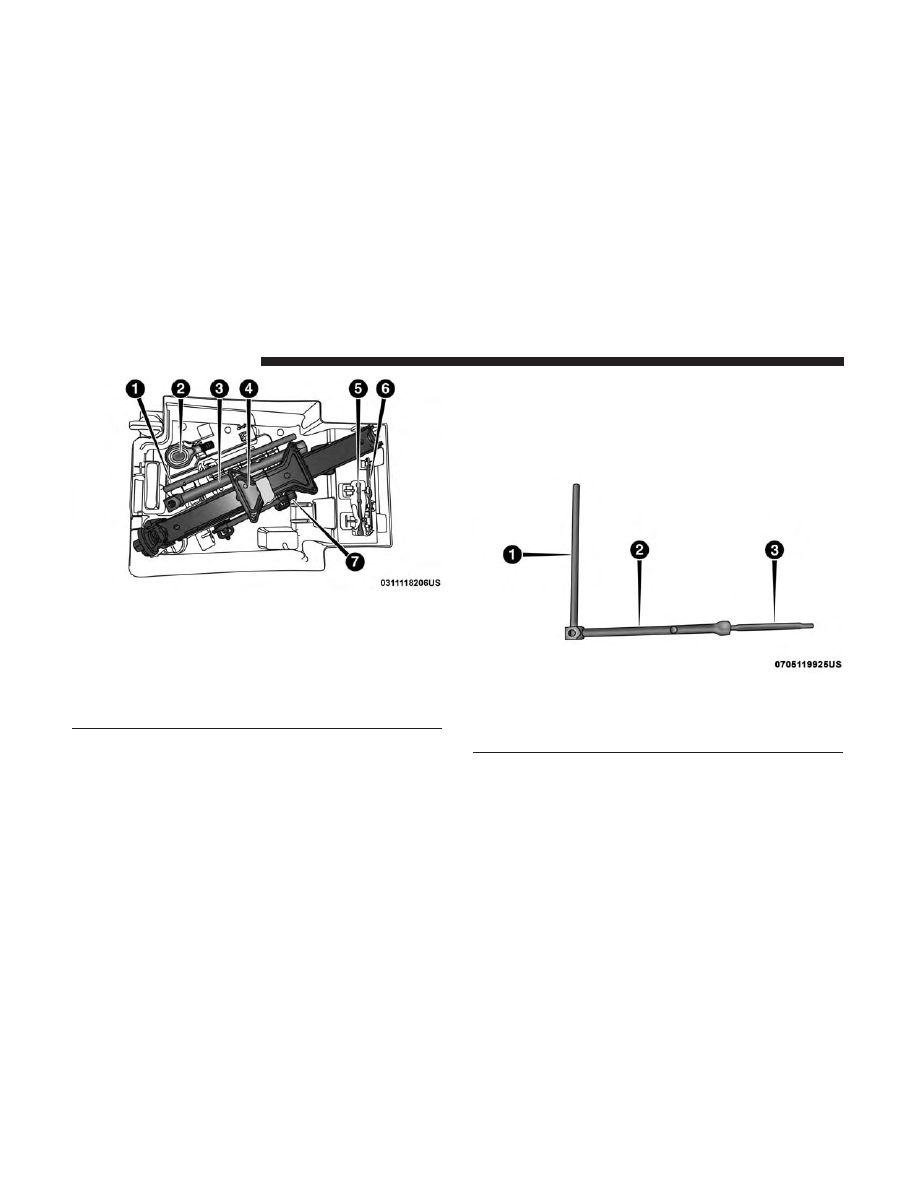

Jacking Tools

1 — Wrench Handle
2 — Tow Eye
3 — Lug Bolt Adaptor
4 — Jack
5 — Tool Handle
6 — Reversible Tool
7 — Winch Extension

Jack Tools

1 — Wrench Handle
2 — Lug Bolt Adapter
3 — Winch Extension

196

IN CASE OF EMERGENCY

The winch mechanism is located under the rear of the
vehicle to the right of the spare tire.

2. Rotate the wheel wrench handle counterclockwise until

the spare tire is on the ground with enough cable slack
to allow you to pull it out from under the vehicle.

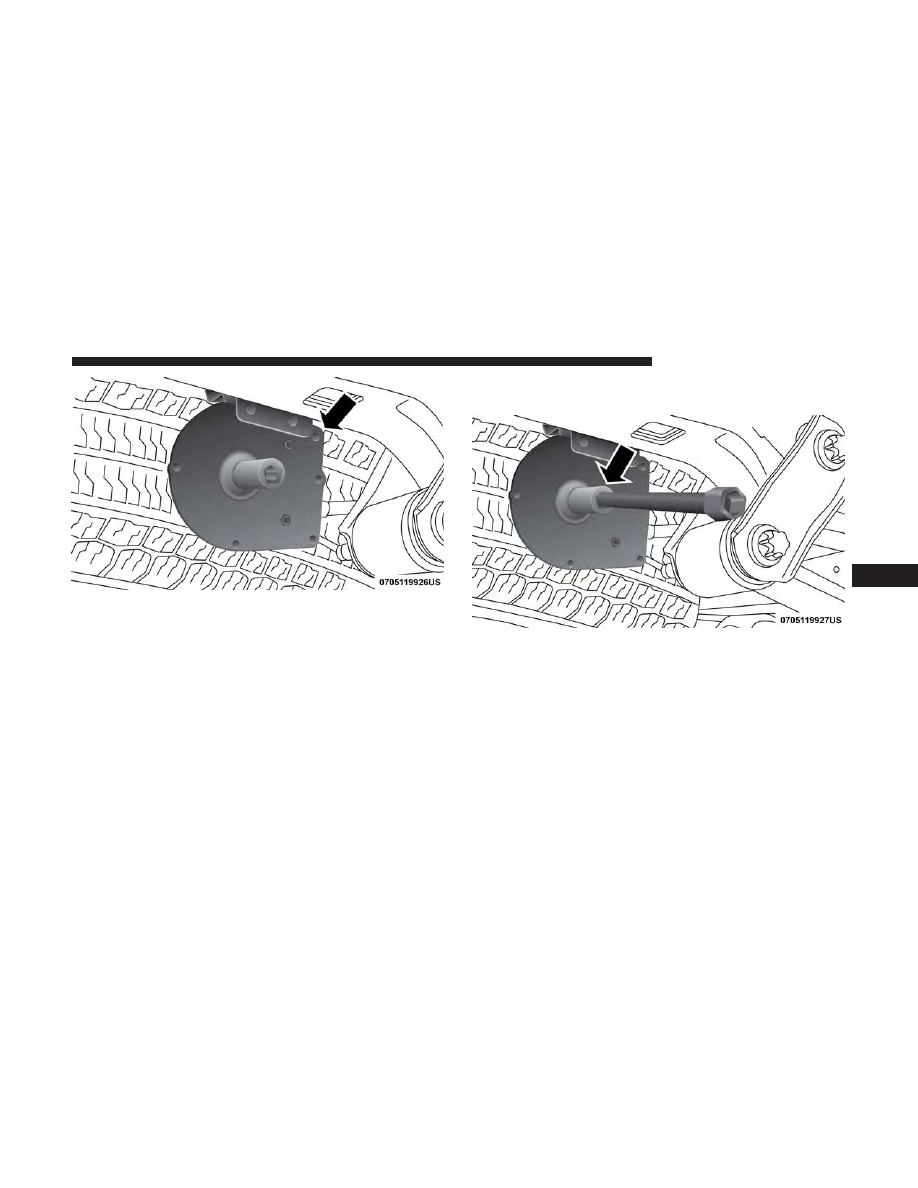

Winch Location

Winch Extension

7

IN CASE OF EMERGENCY

197

NOTE:

The winch mechanism is designed for use with the

winch extension tube only. Use of an air wrench or other
power tools is not recommended and can damage the
winch.

3. Pull the spare tire out from under the vehicle to gain

access to the spare tire retainer.

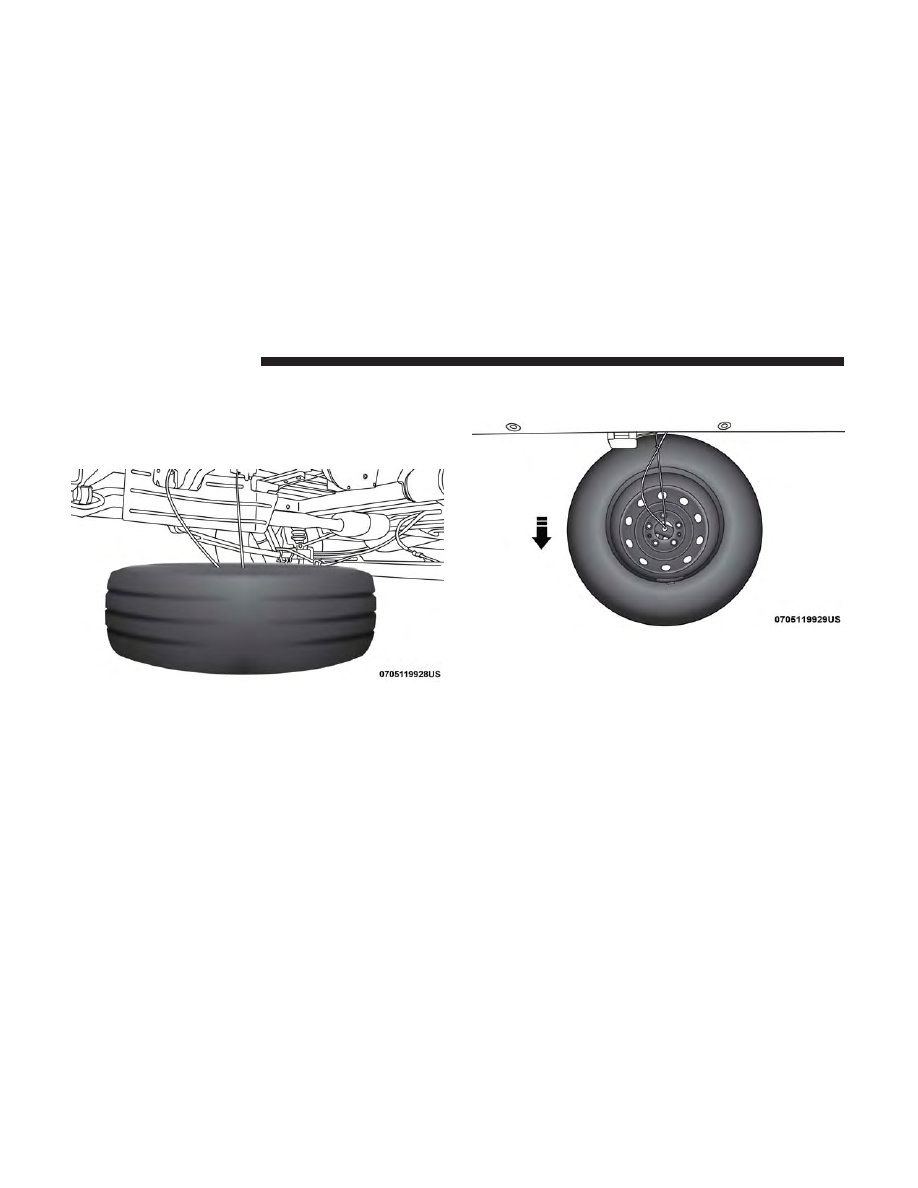

Lowering Spare Tire

Spare Tire

198

IN CASE OF EMERGENCY

4. Lift the spare tire with one hand to give clearance to tilt

the retainer at the end of the cable.

5. Pull the retainer through the center of the wheel.

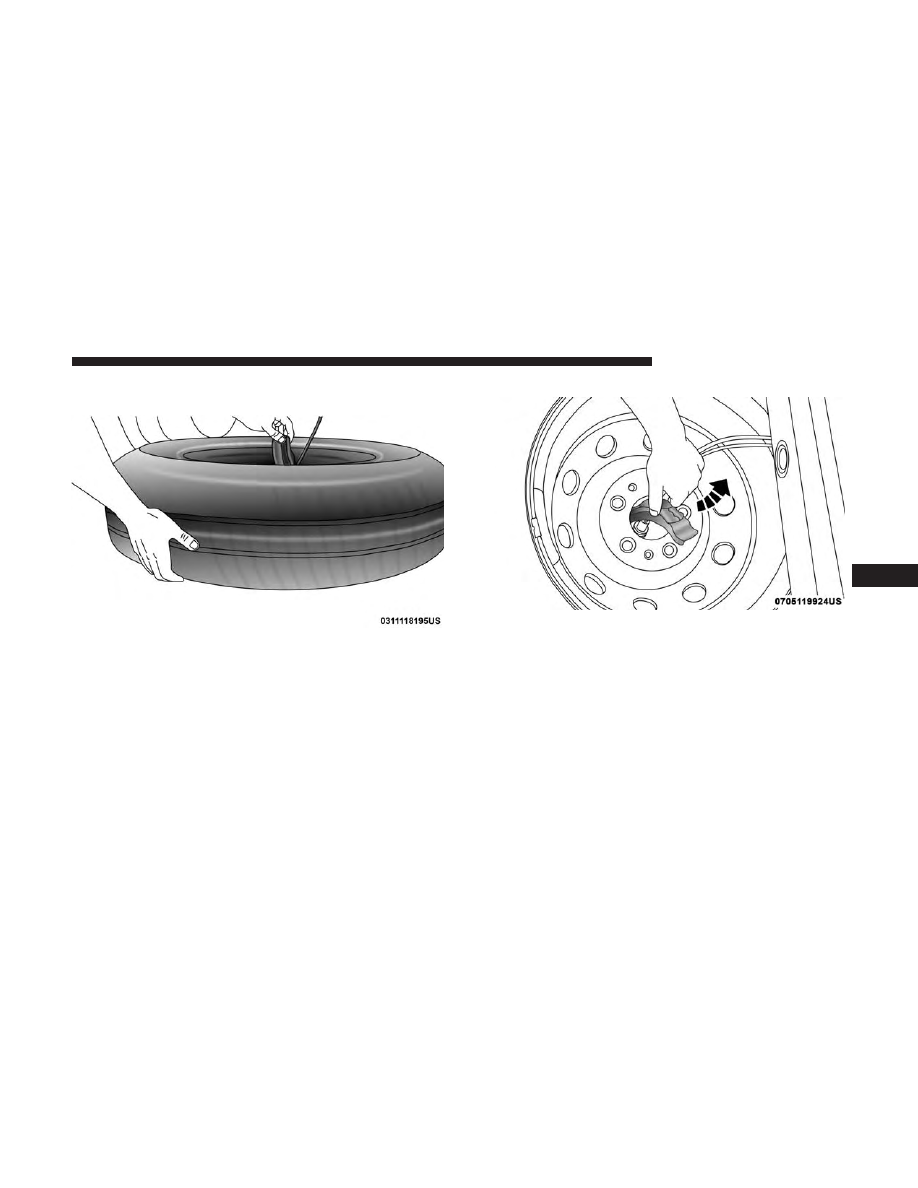

Lifting Spare Tire

Retainer

7

IN CASE OF EMERGENCY
