selected within five seconds after pressing the SET but-
ton, the station will continue to play but will not be
stored into pushbutton memory.

You may add a second station to each pushbutton by
repeating the above procedure with this exception: Press
the SET button twice and “SET 2” will show in the
display window. Each button can be set for SET 1 and
SET 2 in both AM and FM. This allows a total of 12 AM,
12 FM, and 12 Satellite (if equipped) stations to be stored
into pushbutton memory. The stations stored in SET 2
memory can be selected by pressing the pushbutton
twice.

Every time a preset button is used, a corresponding
button number will display.

Preset Buttons 1 - 6 (Radio Mode)
These buttons tune the Radio to the stations that you
commit to pushbutton memory, 12 AM, 12 FM, and 12
Satellite (if equipped) stations.

Operating Instructions — CD Mode

NOTE:

The ignition switch must be in the ON or ACC

position to operate the radio.

Inserting The Compact Disc (Single CD Player)
Gently insert one CD into the CD player with the CD
label facing up. The CD will automatically be pulled into
the CD player and the CD icon will illuminate on the
radio display.

If the volume control is ON, the unit will switch to CD
mode and begin to play. The display will show the track
number and play time in minutes and seconds. Play will
begin at the start of track one.

NOTE:

• On some vehicles, you may insert or eject a disc with

the radio or ignition switch OFF.

172

UNDERSTANDING YOUR INSTRUMENT PANEL

• If you insert a disc with the ignition ON and the radio

OFF, the CD will automatically be pulled into the CD
player.

• This radio does not play discs with MP3 tracks.

SEEK Button (CD Mode)
Press the right side of the SEEK button for the next track
on the CD. Press the left side of the button to return to the
beginning of the current track, or return to the beginning
of the previous track if the CD is within the first
10 seconds of the current selection.

MUTE Button (CD Mode)
Press the MUTE button to cancel the sound from the
speakers.

⬙MUTE⬙ will display. Press the MUTE button a

second time and the sound from the speakers will return.
Rotating the volume control or turning the ignition
OFF/ON will also return the sound from the speakers.

SCAN Button (CD Mode)
Press this button to play the first 10 seconds of each track.
To stop the scan function, press the button a second time.

EJECT Button (CD Mode)

Press this button and the disc will unload and
move to the entrance for easy removal. The
unit will switch to the last selected mode.

If you do not remove the disc within 15 seconds, it will be
reloaded. The radio mode will continue to appear.

TIME Button (CD Mode)
Press this button to change the display from elapsed CD
playing time to time of day. The time of day will display
for five seconds.

RW/FF (CD Mode)
Press and hold the FF (Fast Forward) and the CD player
will begin to fast forward until FF is released. The RW
(Rewind) button works in a similar manner.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

173

Press and hold the FF button to fast forward through the
tracks. Release the FF button to stop the fast forward
feature. If the RW button is pressed, the current track will
reverse to the beginning of the track and begin playing.

RND/SET Button (Random Play Button) (CD
Mode)
Press this button while the CD is playing to activate
Random play. This feature plays the selections on the
compact disc in random order to provide an interesting
change of pace.

Press the SEEK button to move to the next randomly
selected track.

Press the RND button a second time to stop Random
play.

Operating Instructions — Auxiliary Mode

The auxiliary (AUX) jack is an audio input jack, which
allows the user to plug in a portable device such as an

MP3 player, cassette player, or microphone and utilize
the vehicle’s audio system to amplify the source and play
through the vehicle speakers.

The auxiliary mode becomes active when an electrical
device is plugged into the AUX jack using a standard
3.5 mm stereo audio cable and the user presses and
releases the MODE button until “AUX” appears on the
display.

NOTE:

The radio will return to the last stored mode if

the ignition switch is turned from the OFF/LOCK posi-
tion to the ACC position, the radio is turned on, and the
radio was previously in the AUX mode.

SEEK Button (Auxiliary Mode)
No function.

MUTE Button (Auxiliary Mode)
Press the MUTE button to cancel the sound from the
speakers.

⬙MUTE⬙ will display. Press the MUTE button a

174

UNDERSTANDING YOUR INSTRUMENT PANEL

second time and the sound from the speakers will return.
Rotating the volume control or turning the ignition
OFF/ON will also return the sound from the speakers.

SCAN Button (Auxiliary Mode)
No function.

EJECT Button (Auxiliary Mode)

No function.

PSCAN Button (Auxiliary Mode)
No function.

TIME Button (Auxiliary Mode)
Press this button to change the display from elapsed
playing time to time of day. The time of day will display
for five seconds.

RW/FF (Auxiliary Mode)
No function.

RND/SET Button (Auxiliary Mode)
No function.

MODE Button (Auxiliary Mode)
Press the MODE button repeatedly to select between the
CD player and Satellite Radio (if equipped).

Operating Instructions — Uconnect™ Phone — If
Equipped

Refer to the “Uconnect™ Phone” in “Understanding The
Features Of Your Vehicle” for further information.

Operating Instructions — Uconnect™ Multimedia
(Satellite Radio) — If Equipped

Refer to the “Uconnect™ Multimedia (Satellite Radio)”
for further information.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

175

Uconnect™ Multimedia (SATELLITE RADIO) — IF
EQUIPPED

Satellite radio uses direct satellite to receiver broadcast-
ing technology to provide clear digital sound, coast to
coast. The subscription service provider is Sirius Satellite
Radio. This service offers over 100 channels of music,
sports, news, entertainment, and programming for chil-
dren, directly from its satellites and broadcasting studios.

System Activation

To activate your Sirius Satellite Radio service, call the
toll-free number 888-539-7474, or visit the Sirius web site
at www.sirius.com or at www.siriuscanada.ca for Cana-
dian residents. Please have the following information
available when activating your system:

1. The Electronic Serial Number/Sirius Identification
Number (ESN/SID).

2. Credit card information.

3. Your Vehicle Identification Number.

Electronic Serial Number/Sirius Identification
Number (ESN/SID)

The Electronic Serial Number/Sirius Identification Num-
ber is needed to activate your Sirius Satellite Radio
system. To access the ESN/SID, refer to the following
steps:

ESN/SID Access With REF Radios
With the ignition switch in the ACCESSORY position and
the radio OFF, press the CD EJECT and TIME buttons
simultaneously for 3 seconds. The first four digits of the
twelve-digit ESN/SID number will be displayed. Press
the SEEK UP button to display the next four digits.
Continue to press the SEEK UP button until all twelve
ESN/SID digits have been displayed. The SEEK DOWN
will page down until the first four digits are displayed.
The radio will exit the ESN/SID mode when any other
button is pushed, the ignition is turned OFF, or 5 minutes
has passed since any button was pushed.

176

UNDERSTANDING YOUR INSTRUMENT PANEL

ESN/SID Access With RAQ Radios
With the ignition switch in the ACCESSORY position and
the radio OFF, press the CD Eject and TIME buttons
simultaneously for 3 seconds. All twelve ESN/SID num-
bers will be displayed. The radio will exit the ESN/SID
mode when any other button is pushed, the ignition is
turned OFF, or 5 minutes has passed since any button
was pushed.

ESN/SID Access With Navigation Radios
Please refer to your Navigation User’s Manual.

Selecting Uconnect™ Multimedia (Satellite) Mode
in REF, and RAQ, Radios

Selecting Satellite Mode — REF Radio
Press the MODE button repeatedly until the word

⬙SAT⬙

appears in the display.

A CD may remain in the radio while in the Satellite radio
mode.

Selecting Satellite Mode — RAQ Radio
Press the MODE button repeatedly until the word

⬙SAT⬙

appears in the display.

These radios will also display the current station name
and program type. For more information such as song
title and artist, press the MSG or INFO button.

A CD or tape may remain in the radio while in the
Satellite radio mode.

Selecting a Channel

Press and hold SEEK to bypass stations or use the TUNE
knob to search for the next channel. Press the top of the
button to search up and the bottom of the button to
search down. Holding the TUNE button causes the radio
to bypass channels until the button is released.

Press and release the SCAN button (if equipped) to
automatically change channels every 7 seconds. The
radio will pause on each channel for 7 seconds before

4

UNDERSTANDING YOUR INSTRUMENT PANEL

177

moving on to the next channel. The word

⬙SCAN⬙ will

appear in the display between each channel change. Press
the SCAN button a second time to stop the search.

NOTE:

Channels that may contain objectionable content

can be blocked. Contact Sirius Customer Care at 888-539-
7474 to discuss options for channel blocking or unblock-
ing. Please have your ESN/SID information available.

Storing and Selecting Pre-Set Channels

In addition to the 12 AM and 12 FM pre-set stations, you
may also commit 12 satellite stations to push button
memory. These satellite channel pre-set stations will not
erase any AM or FM pre-set memory stations. Follow the
memory pre-set procedures that apply to your radio.

Using the PTY (Program Type) Button (if
equipped)

Follow the PTY button instructions that apply to your
radio.

PTY Button

ⴖ

SCAN

ⴖ

When the desired program type is obtained, press the

⬙SCAN⬙ button within five seconds. The radio will play
7 seconds of the selected channel before moving to the
next channel of the selected program type. Press the

⬙SCAN⬙ button a second time to stop the search.

NOTE:

Pressing the

⬙SEEK⬙ or ⬙SCAN⬙ button while

performing a music-type scan will change the channel by
one and stop the search. Pressing a pre-set memory
button during a music-type scan, will call up the memory
channel and stop the search.

PTY Button

ⴖ

SEEK

ⴖ

When the desired program is obtained, press the

⬙SEEK⬙

button within five seconds. The channel will change to
the next channel that matches the program type selected.

Satellite Antenna

To ensure optimum reception, do not place items on the
roof around the rooftop antenna location. Metal objects

178

UNDERSTANDING YOUR INSTRUMENT PANEL

placed within the line of sight of the antenna will cause
decreased performance. Larger luggage items should be
placed as far forward as possible. Do not place items
directly on or above the antenna. The luggage rack (if
equipped), should also not be positioned directly above
the antenna.

Reception Quality

Satellite reception may be interrupted due to one of the
following reasons.

• The vehicle is parked in an underground parking

structure or under a physical obstacle.

• Dense tree coverage may interrupt reception in the

form of short audio mutes.

• Driving under wide bridges or along tall buildings can

cause intermittent reception.

• Placing objects over or too close to the antenna can

cause signal blockage.

CD/DVD DISC MAINTENANCE

To keep a CD/DVD in good condition, take the following
precautions:

1. Handle the disc by its edge; avoid touching the
surface.

2. If the disc is stained, clean the surface with a soft cloth,
wiping from center to edge.

3. Do not apply paper or tape to the disc; avoid scratch-
ing the disc.

4. Do not use solvents such as benzene, thinner, cleaners,
or anti-static sprays.

5. Store the disc in its case after playing.

6. Do not expose the disc to direct sunlight.

7. Do not store the disc where temperatures may become
too high.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

179

NOTE:

If you experience difficulty in playing a particu-

lar disc, it may be damaged (i.e., scratched, reflective
coating removed, a hair, moisture or dew on the disc)
oversized, or have protection encoding. Try a known
good disc before considering disc player service.

RADIO OPERATION AND CELLULAR PHONES

Under certain conditions, the cellular phone being on in
your vehicle can cause erratic or noisy performance from
your radio. This condition may be lessened or eliminated
by relocating the cellular phone antenna. This condition
is not harmful to the radio. If your radio performance
does not satisfactorily “clear” by the repositioning of the
antenna, it is recommended that the radio volume be
turned down or off during cellular phone operation.

CLIMATE CONTROLS

Climate Control Operation

The Climate Control system allows you to balance the
temperature, amount, and direction of air circulating
throughout the vehicle. The controls are located in the
center instrument panel, below the radio.

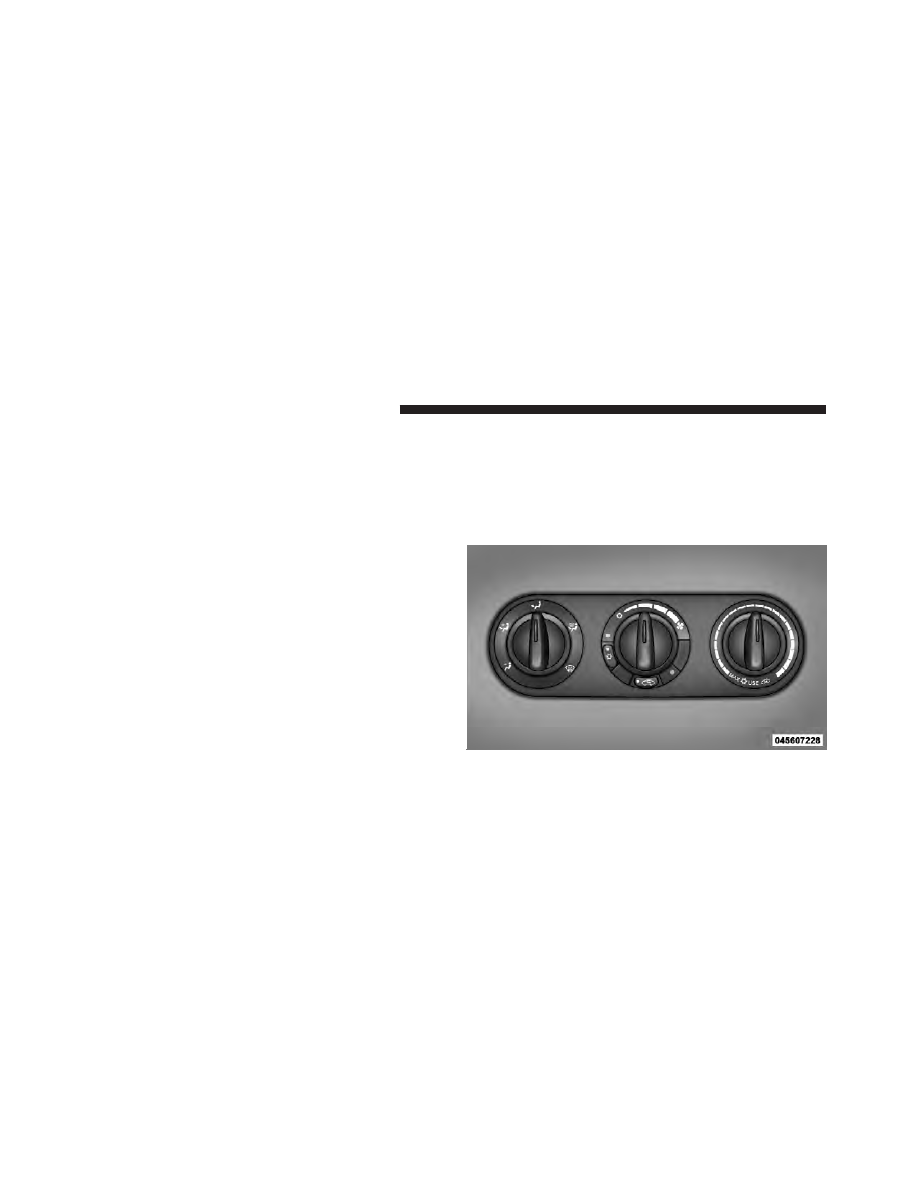

Climate Controls

180

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

The air conditioning system of your vehicle

contains R-134a, a refrigerant that does not deplete the
ozone layer in the upper atmosphere.

The controls are as follows:

Fan Control

Use the Fan control to regulate the
amount of air forced through the sys-
tem in any mode you select. The fan
speed increases as you move the con-
trol to the right from the off position.

NOTE:

For vehicles equipped with Remote Start, the

climate controls will not function during Remote Start
operation if the fan control is left in the “O” (off) position.

Mode Control (Air Direction)

The Mode control allows you to
choose from several patterns of air
distribution. You can select either a
primary mode, as identified by the
symbols, or a blend of two of these
modes. The closer the control is to a
particular mode, the more air distribu-

tion you receive from that mode

Panel

Air is directed through the outlets in the instrument
panel. These outlets can be adjusted to direct airflow.

Bi-Level

Air is directed through the panel and floor outlets.

NOTE:

There is a difference in temperature between the

upper and lower outlets for added comfort. The warmer

4

UNDERSTANDING YOUR INSTRUMENT PANEL

181

air goes to the floor outlets. This feature gives improved
comfort during sunny but cool conditions.

Floor

Air is directed through the floor outlets and side
window demist outlets with a small amount

through the defrost outlet.

Mix

Air is directed through the floor, defrost and side
window demist outlets. This setting works best in
cold or snowy conditions that require extra heat at

the windshield. This setting is good for maintaining
comfort while reducing moisture on the windshield.

Defrost

Air is directed through the windshield and side
window demist outlets. Use this mode with maxi-

mum fan and temperature settings for best windshield
and side window defrosting.

NOTE:

The air conditioning compressor operates in

both Mix and Defrost or a blend of these modes even if
the A/C button has not been pressed and the indicator
lamp is off. This dehumidifies the air to help dry the
windshield. To improve fuel economy, use these modes
only when necessary.

CAUTION!

If the Defroster is not working the windshield and
windows may become fogged, and your visibility
will be greatly diminished. See your authorized
dealer as soon as possible.

Air Outlets
The airflow from each of the instrument panel outlets can
be adjusted for direction and turned on or off to control
airflow.

182

UNDERSTANDING YOUR INSTRUMENT PANEL

NOTE:

For maximum airflow to the rear seat passen-

gers, the center instrument panel outlets can be aimed, so
that the left center outlet is directed toward the right rear
passenger and the right center outlet is directed toward
the left rear passenger.

Temperature Control

Use this control to regulate the tem-
perature of the air inside the passenger
compartment. The blue area of the
scale indicates cooler temperatures
while the red area indicates warmer
temperatures.

NOTE:

If your air conditioning performance seems

lower than expected, check the front of the A/C con-
denser (located in front of the radiator), for an accumu-
lation of dirt or insects. Clean with a gentle water spray
from behind the radiator and through the condenser.

Fabric front fascia protectors may reduce airflow to the
condenser, reducing air conditioning performance.

Air Conditioning (A/C) — If Equipped

Press the A/C button to engage the air
conditioning. A lamp will illuminate
when the air conditioning system is
engaged

NOTE:

The air conditioning compressor will not engage

until the engine has been running for about 10 seconds.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

183

MAX A/C

To quickly cool the vehicle interior
follow the steps listed below:

1. Set the Temperature Control to Max Cool.

2. Set the Mode Control to Panel or Bi-Level.

3. Press the Recirculation button and the A/C button.

4. Adjust the Fan Control to desired airflow setting.

NOTE:

• Recirculation Mode will not operate in Floor, Mix or

Defrost modes.

• See “Circulation Control” in this section, for proper or

extended use of this position.

Circulation Control

Rotate this control to choose between
outside air intake or recirculation of
the air inside the vehicle. A lamp will
illuminate when you are in Recircula-
tion mode. Only use the Recirculation
mode to temporarily block out any
outside odors, smoke, or dust and to

cool the interior rapidly upon initial startup in very hot
or humid weather.

NOTE:

Continuous use of the Recirculation mode may

make the inside air stuffy and window fogging may
occur. Extended use of this mode is not recommended.

In cold or damp weather, the use of the Recirculation
mode will cause windows to fog on the inside because of
moisture buildup inside the vehicle. For defogging, select
the Outside Air position.

NOTE:

Recirculation mode will not operate in Floor,

Mix or Defrost modes.

184

UNDERSTANDING YOUR INSTRUMENT PANEL

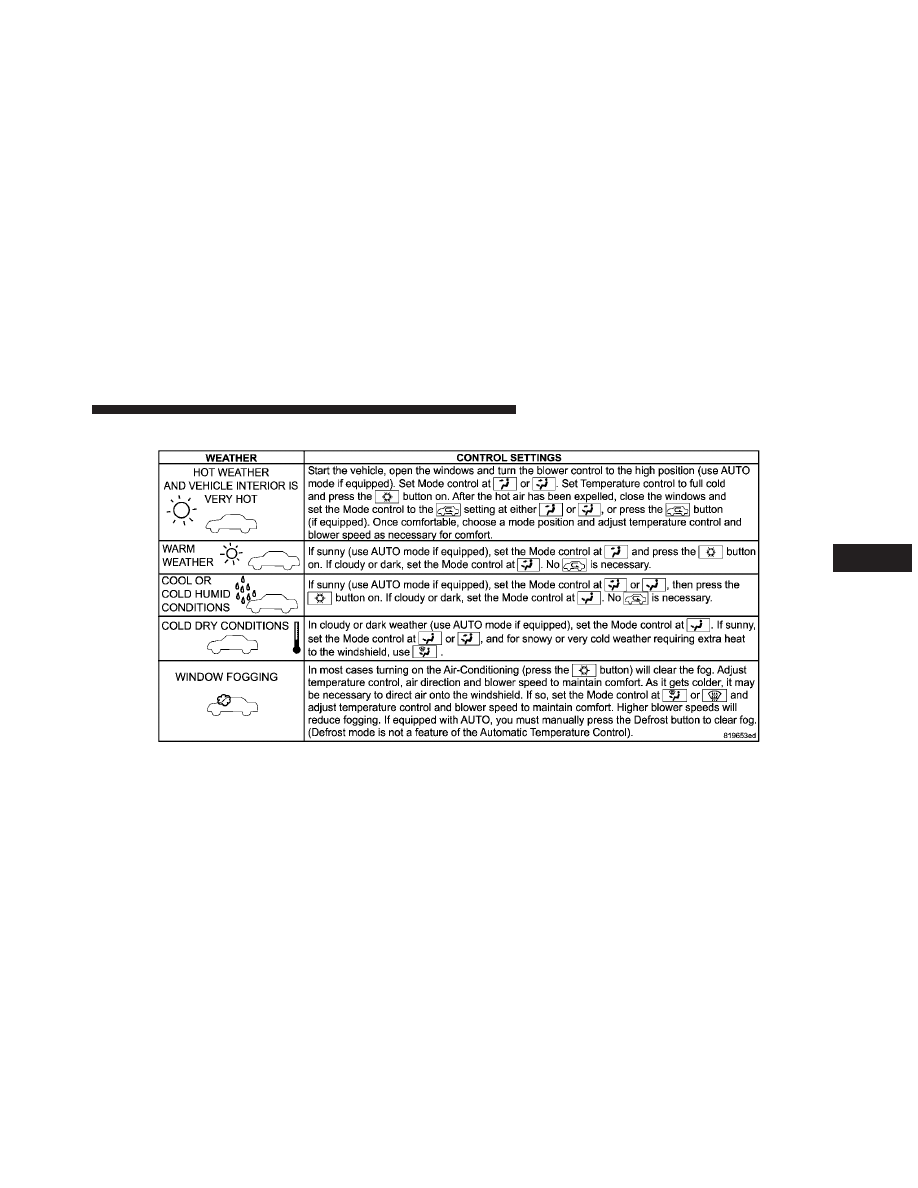

Operating Tips

Operating Tips

4

UNDERSTANDING YOUR INSTRUMENT PANEL

185

Window Fogging
Vehicle side windows tend to fog on the inside in mild,
rainy or humid weather. To clear the windows, use the
A/C, Panel and Blower controls. Direct the panel outlets
toward the side windows. Do not use recirculate without
A/C for long periods, as fogging may occur.

Interior fogging on the windshield can be quickly re-
moved by using the defrost position.

If the fogging problem persists, clean the inside window
surfaces. The cause of undue fogging may be dirt collect-
ing on the inside surface of the glass.

NOTE:

In cold weather, the use of the recirculate

position will cause windows to fog on the inside because
of moisture buildup inside the vehicle. For maximum
defogging, use the Outside Air position.

Summer Operation
Vehicles must be protected with a high-quality antifreeze
coolant to provide proper corrosion protection and to
raise the boiling point of the coolant for protection
against

overheating.

A

50%

concentration

is

recommended.

Outside Air Intake
When operating the system, make sure the air intake,
directly in front of the windshield, is free of ice, slush,
snow or other obstructions such as leaves. Leaves col-
lected in the air-intake plenum may reduce airflow and
plug the plenum water drains.

The blower air will heat faster in cold weather if you use
only a low blower speed for the first few minutes of
vehicle operation.

186

UNDERSTANDING YOUR INSTRUMENT PANEL

Side Window Demisters
A side window demister outlet is at each end of the
instrument panel. These nonadjustable outlets direct air
toward the side windows when the system is in either the
Floor, Mix, or Defrost mode. The air is directed at the area
of the windows through which you view the outside
mirrors.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

187
