SPECIFICATIONS - BODY SEALING LOCATIONS
- FOLD-IN-FLOOR ONLY

INDEX

DESCRIPTION

FIGURE

FLOOR PAN SEAMS

52

CENTER FLOOR PAN ENDS

53

REAR SEAT FLOOR PAN ENDS

54

REAR TUB FRONT SEAMS

55

LEFT REAR WHEELHOUSE SEAM - FLOOR PAN

56

RIGHT REAR WHEELHOUSE SEAM - FLOOR PAN

57

REAR D-PILLAR PANEL AND FRAME

58

UNDERBODY

59

FLOOR PAN SEALER PATCHES

60

TOE PAN PLASTIC PLUG

61

UNDERBODY PLASTIC PLUGS (1 OF 2)

62

UNDERBODY PLASTIC PLUGS (2 OF 2)

63

REAR WHEELHOUSE PLASTIC PLUG

64

Fig. 52 FLOOR PAN SEAMS

RS

BODY STRUCTURE

23 - 231

SEALER LOCATIONS (Continued)

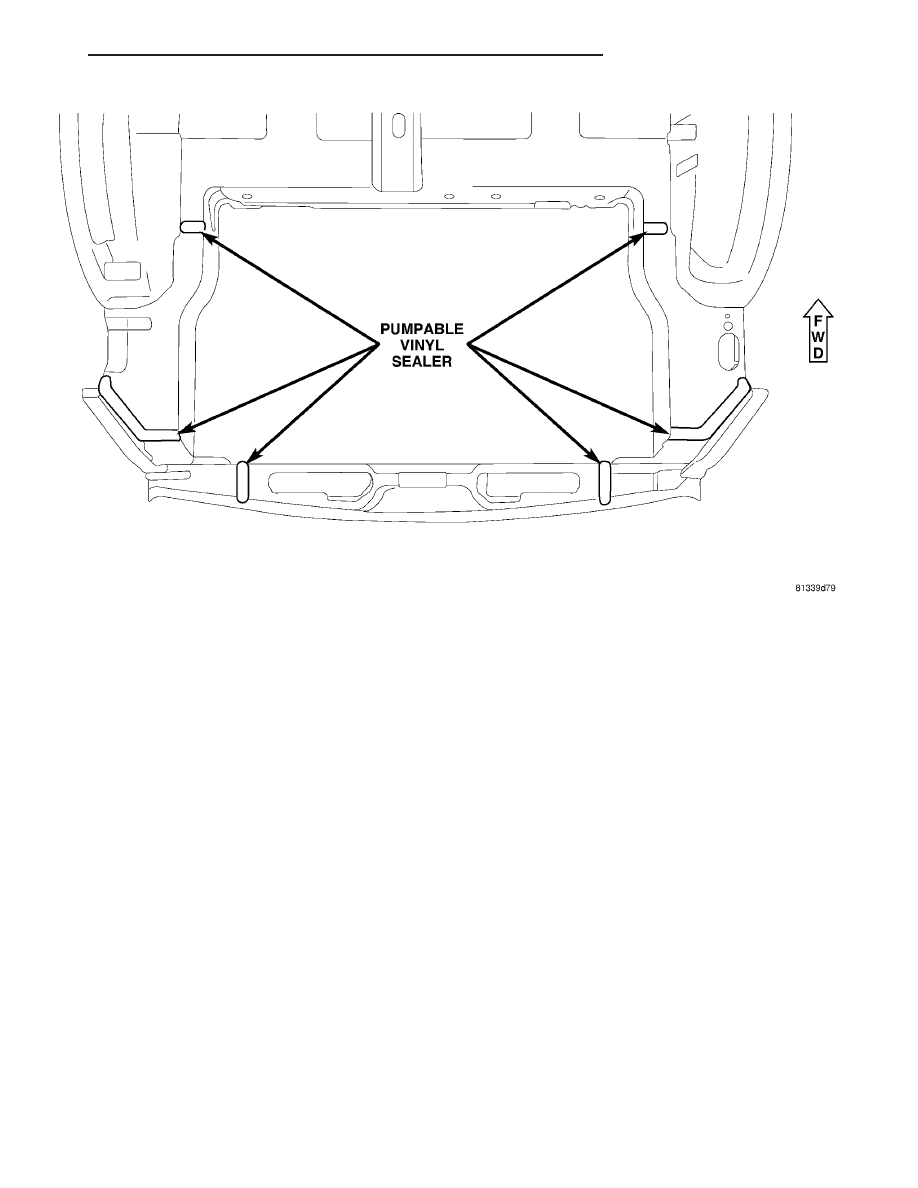

Fig. 53 CENTER FLOOR PAN ENDS

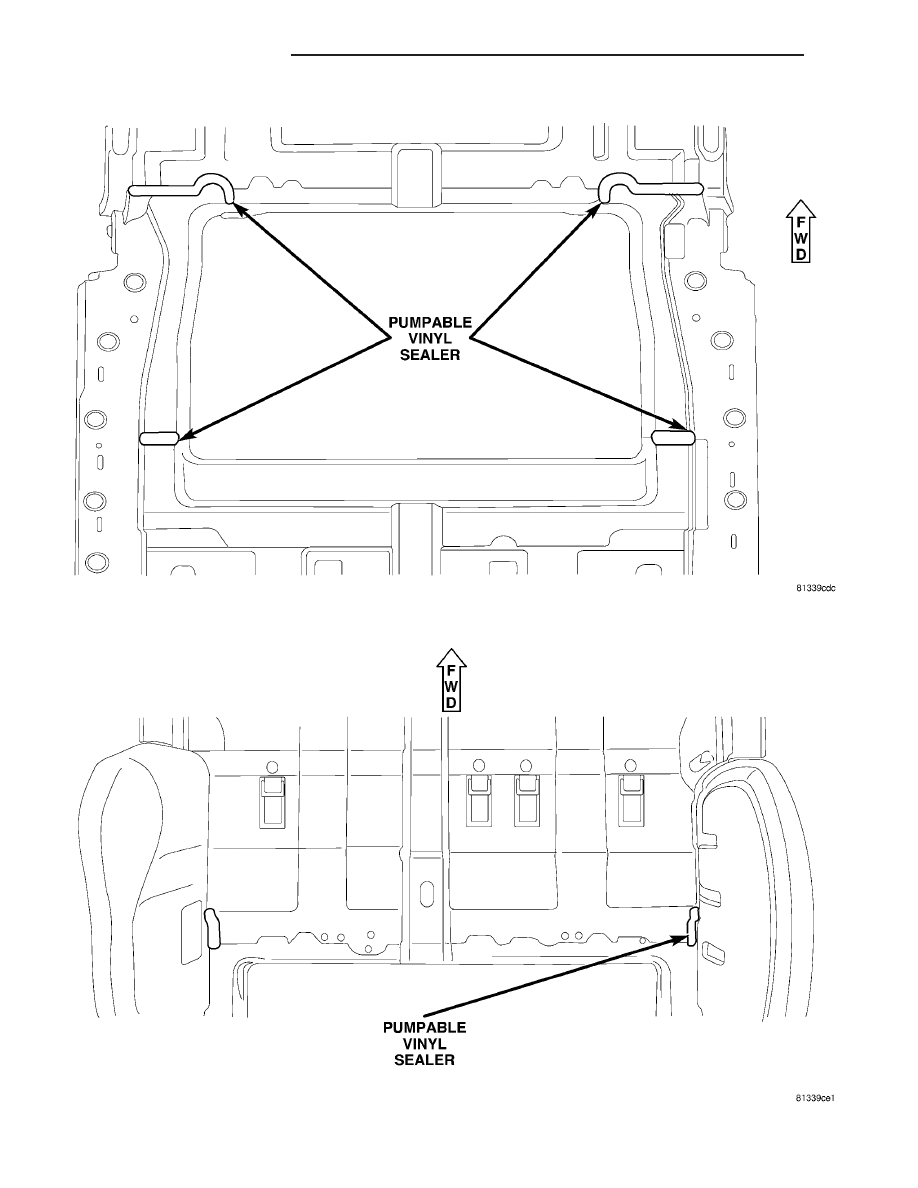

Fig. 54 REAR SEAT FLOOR PAN ENDS

23 - 232

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

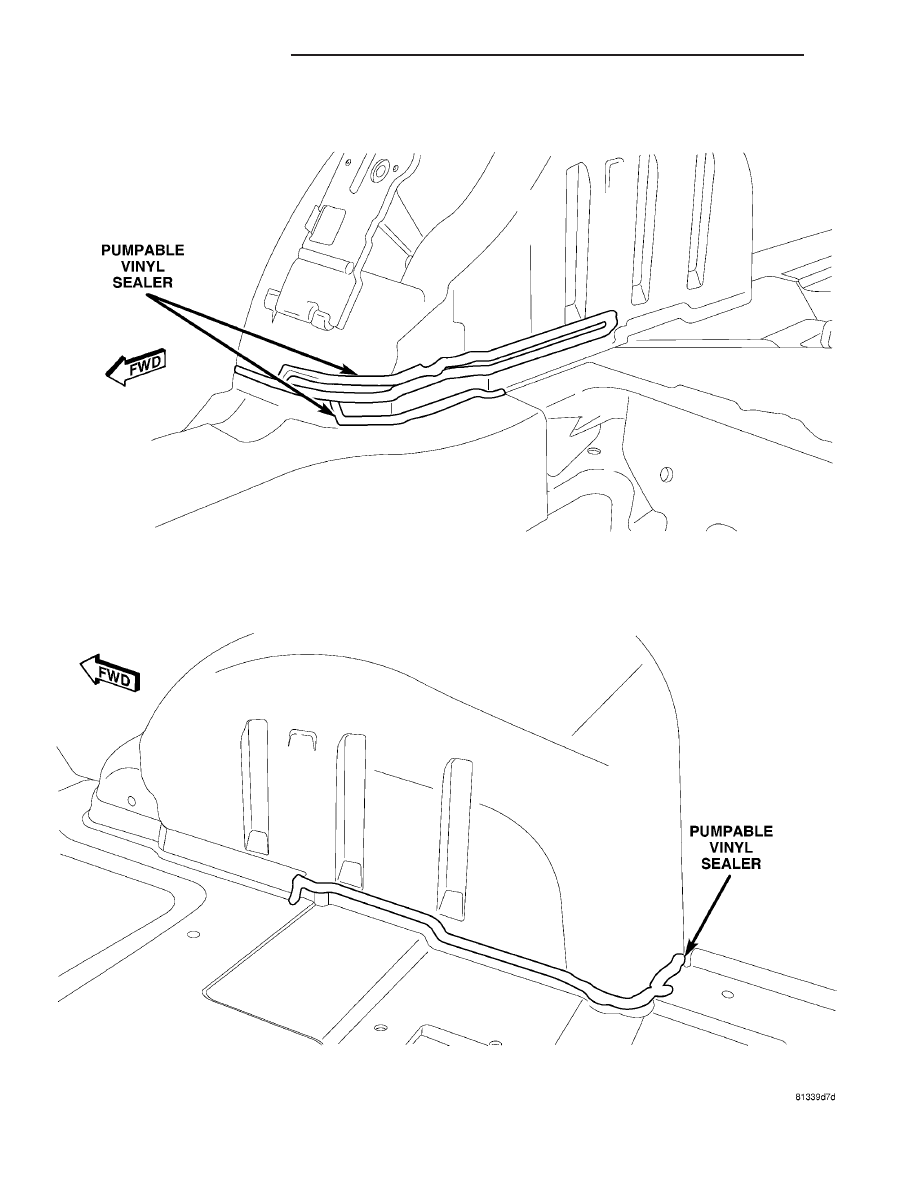

Fig. 55 REAR TUB FRONT SEAMS

RS

BODY STRUCTURE

23 - 233

SEALER LOCATIONS (Continued)

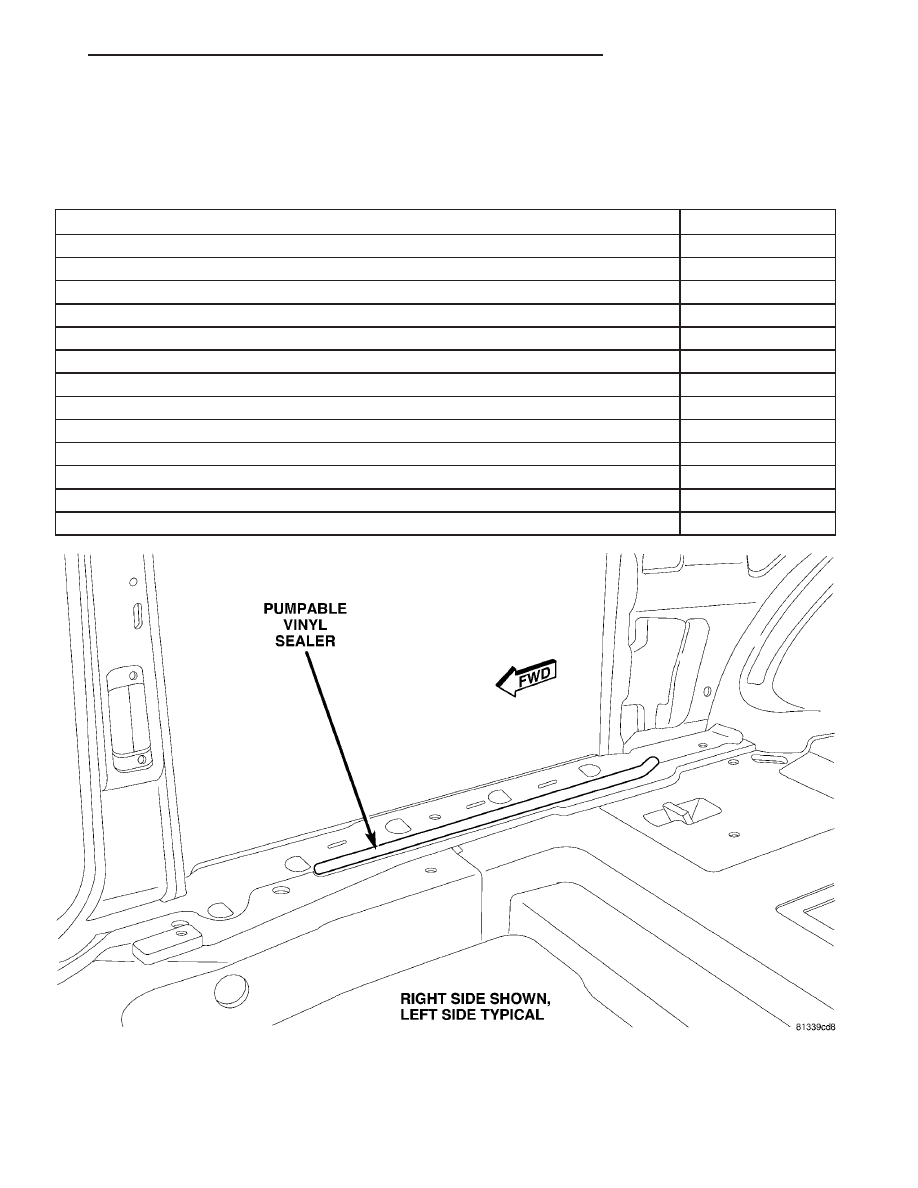

Fig. 56 LEFT REAR WHEELHOUSE SEAM - FLOOR PAN

23 - 234

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
