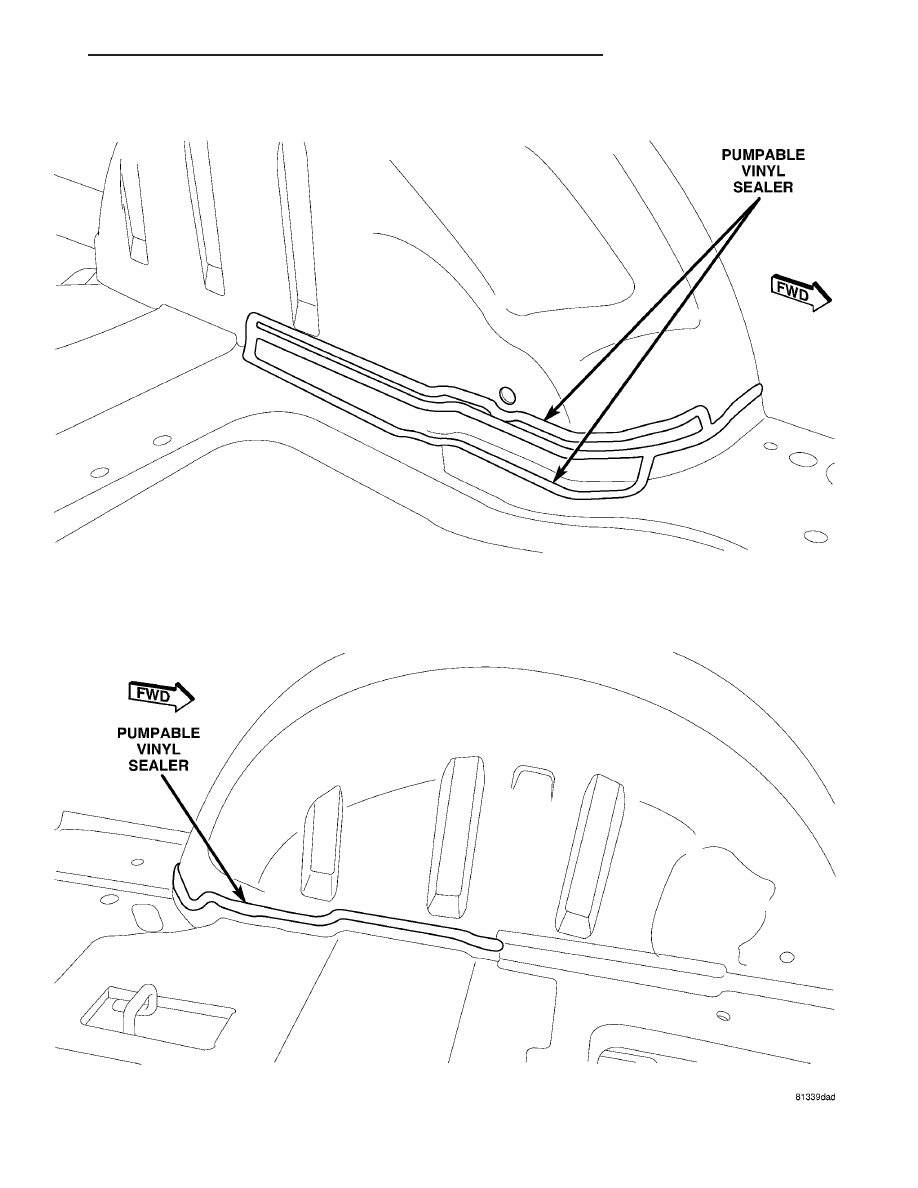

Fig. 57 RIGHT REAR WHEELHOUSE SEAM - FLOOR PAN

RS

BODY STRUCTURE

23 - 235

SEALER LOCATIONS (Continued)

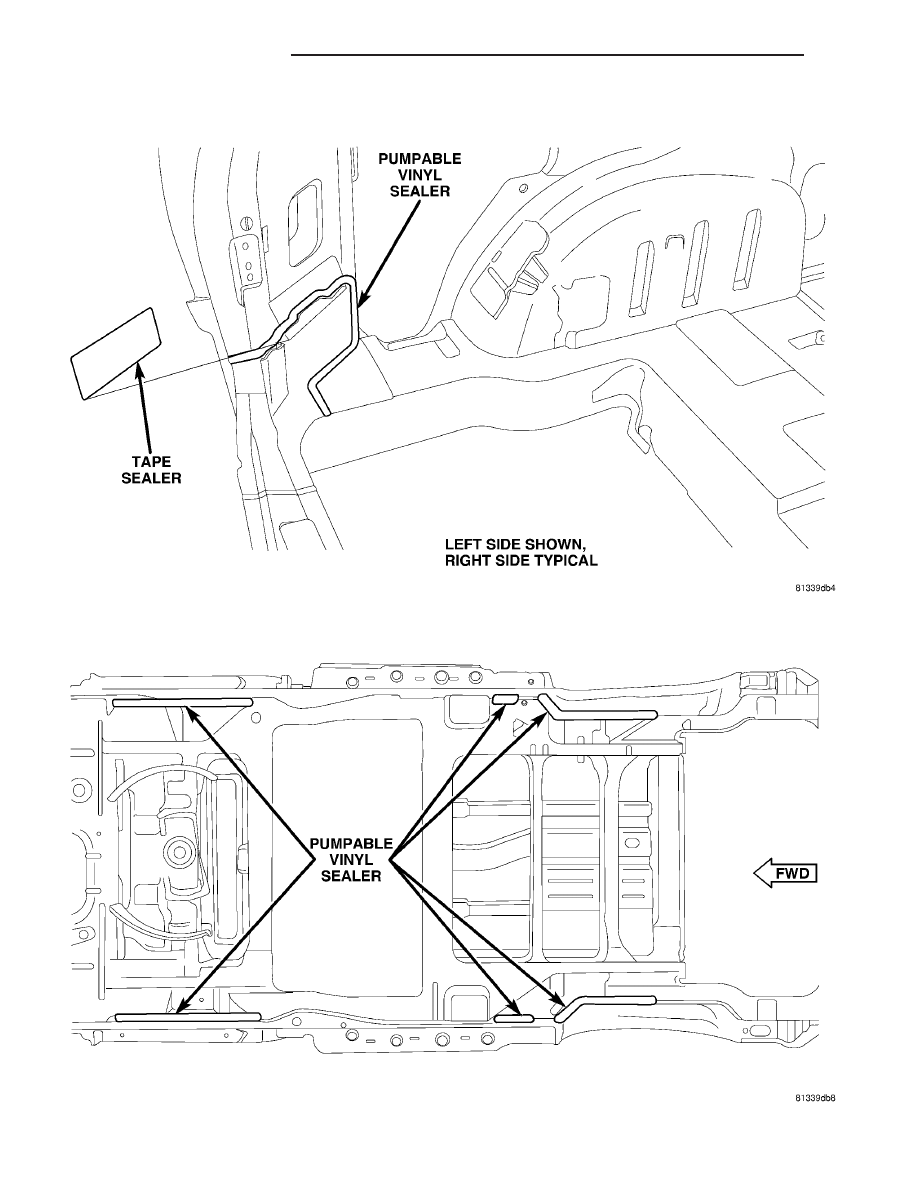

Fig. 58 REAR D-PILLAR PANEL AND FRAME

Fig. 59 UNDERBODY

23 - 236

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

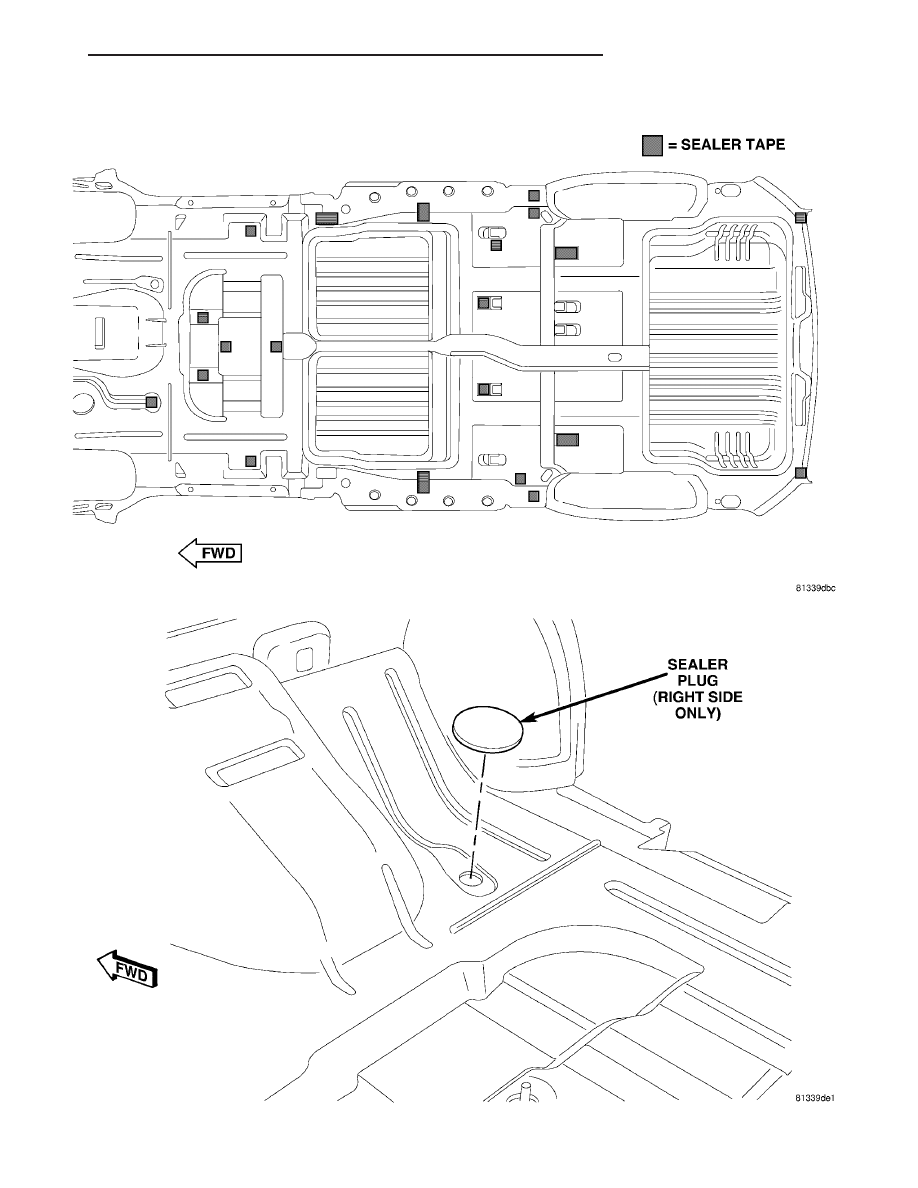

Fig. 60 FLOOR PAN SEALER PATCHES

Fig. 61 TOE PAN PLASTIC PLUG

RS

BODY STRUCTURE

23 - 237

SEALER LOCATIONS (Continued)

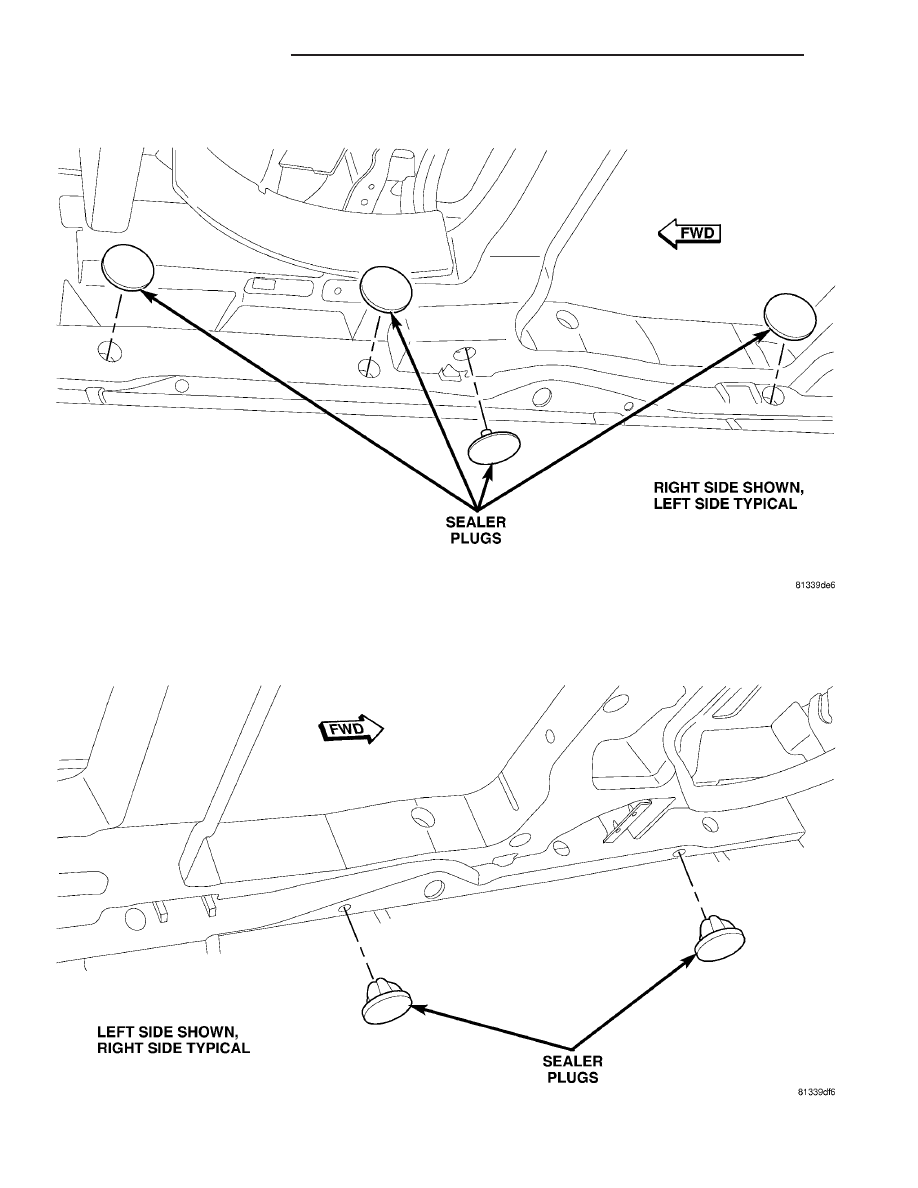

Fig. 62 UNDERBODY PLASTIC PLUGS (1 OF 2)

Fig. 63 UNDERBODY PLASTIC PLUGS (2 OF 2)

23 - 238

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
