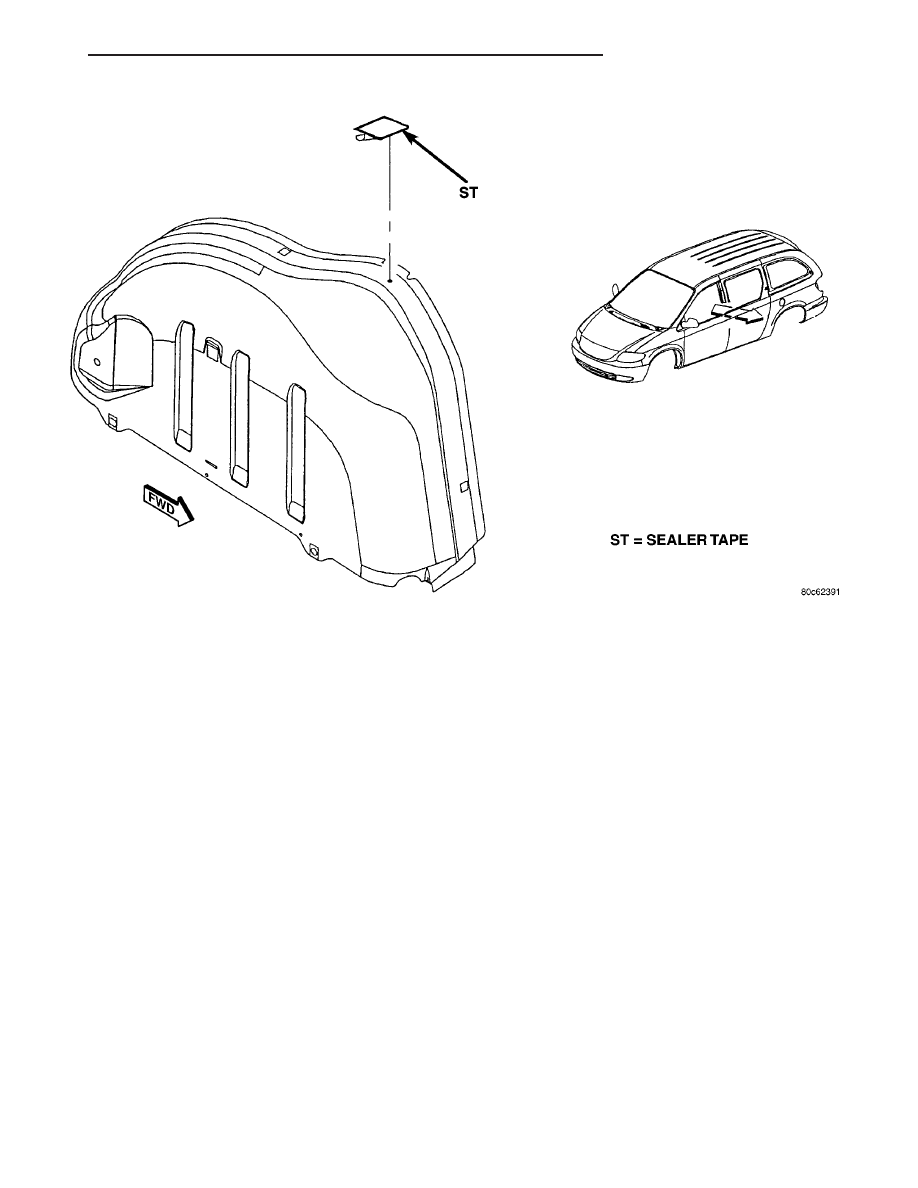

Fig. 45 WHEELHOUSE VENT HOLE - LEFT SIDE SHOWN - RIGHT SIDE TYPICAL

RS

BODY STRUCTURE

23 - 227

SEALER LOCATIONS (Continued)

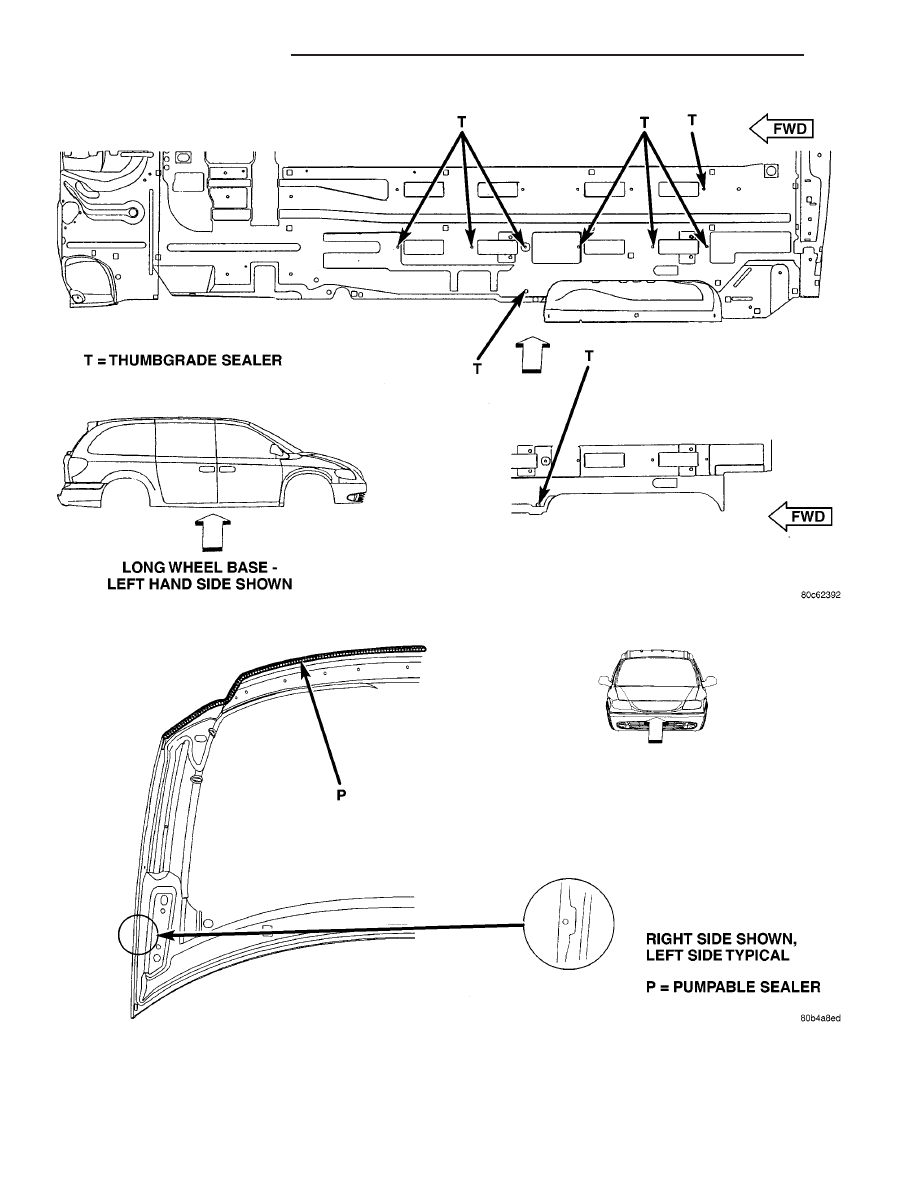

Fig. 46 FLOOR PAN HOLES - LEFT AND RIDE SIDES

Fig. 47 HOOD FRONT HEM FLANGE & SIDES

23 - 228

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

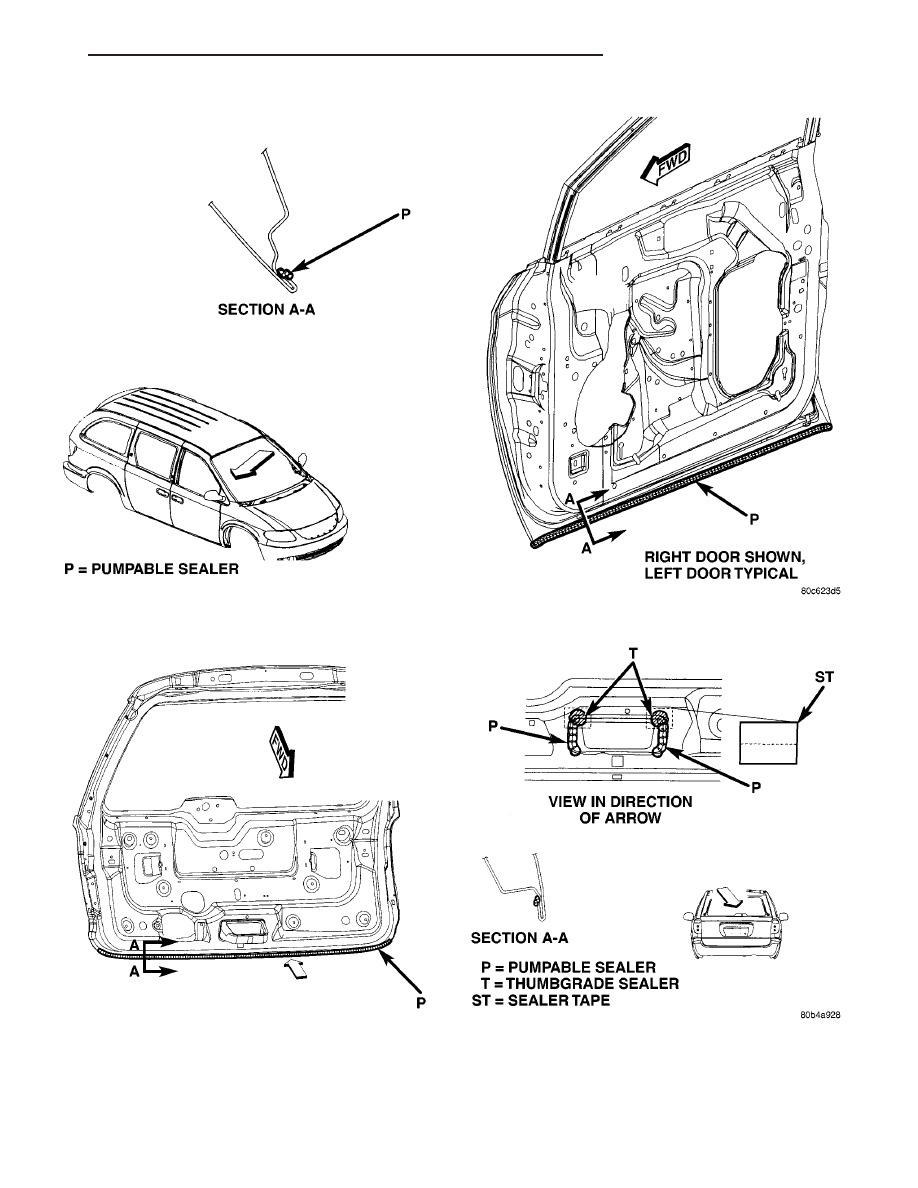

Fig. 48 FRONT DOOR LOWER FLANGE

Fig. 49 LIFTGATE HEM FLANGE AND LATCH COVER SEAMS

RS

BODY STRUCTURE

23 - 229

SEALER LOCATIONS (Continued)

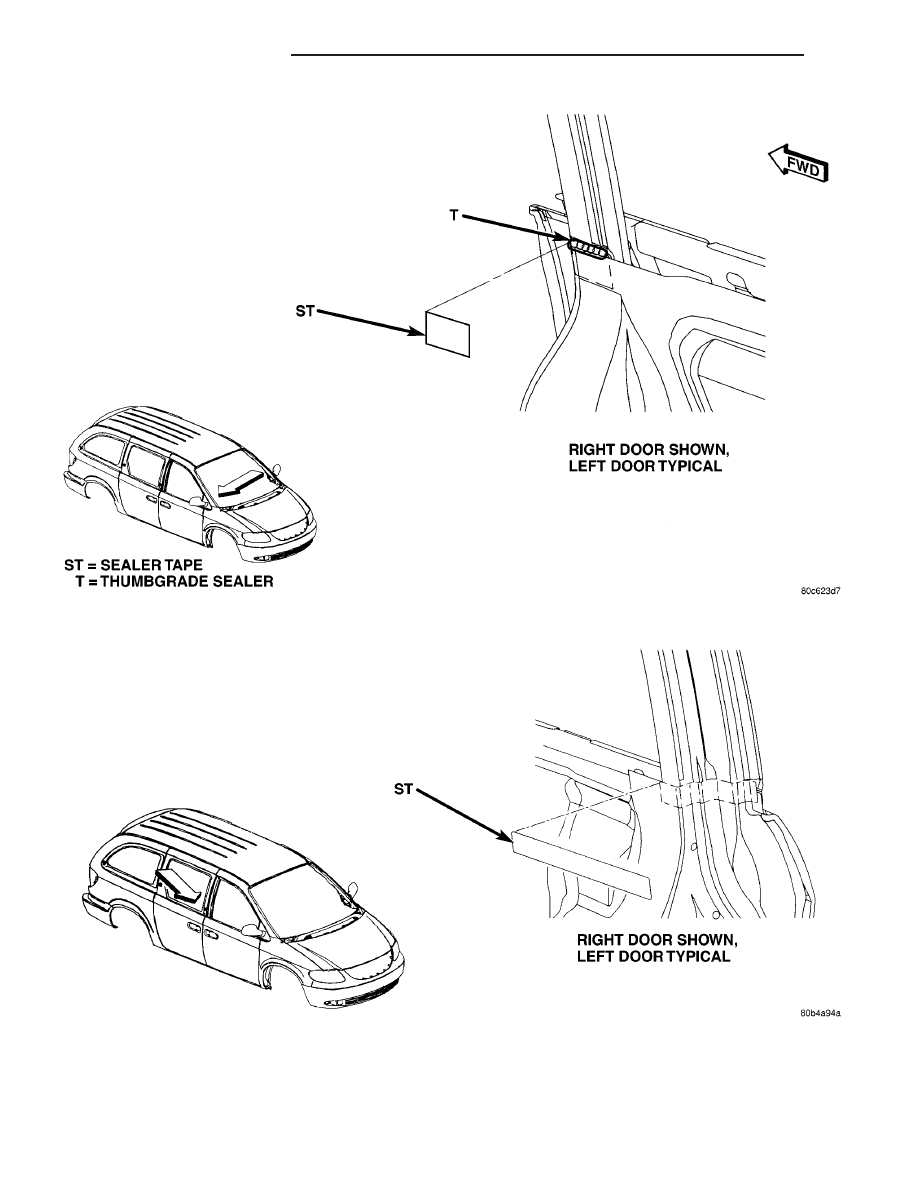

Fig. 50 FRONT DOOR BELT DOOR BELT SEAMS (FRONT)

Fig. 51 FRONT DOOR BELT DOOR BELT SEAMS (REAR)

23 - 230

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
