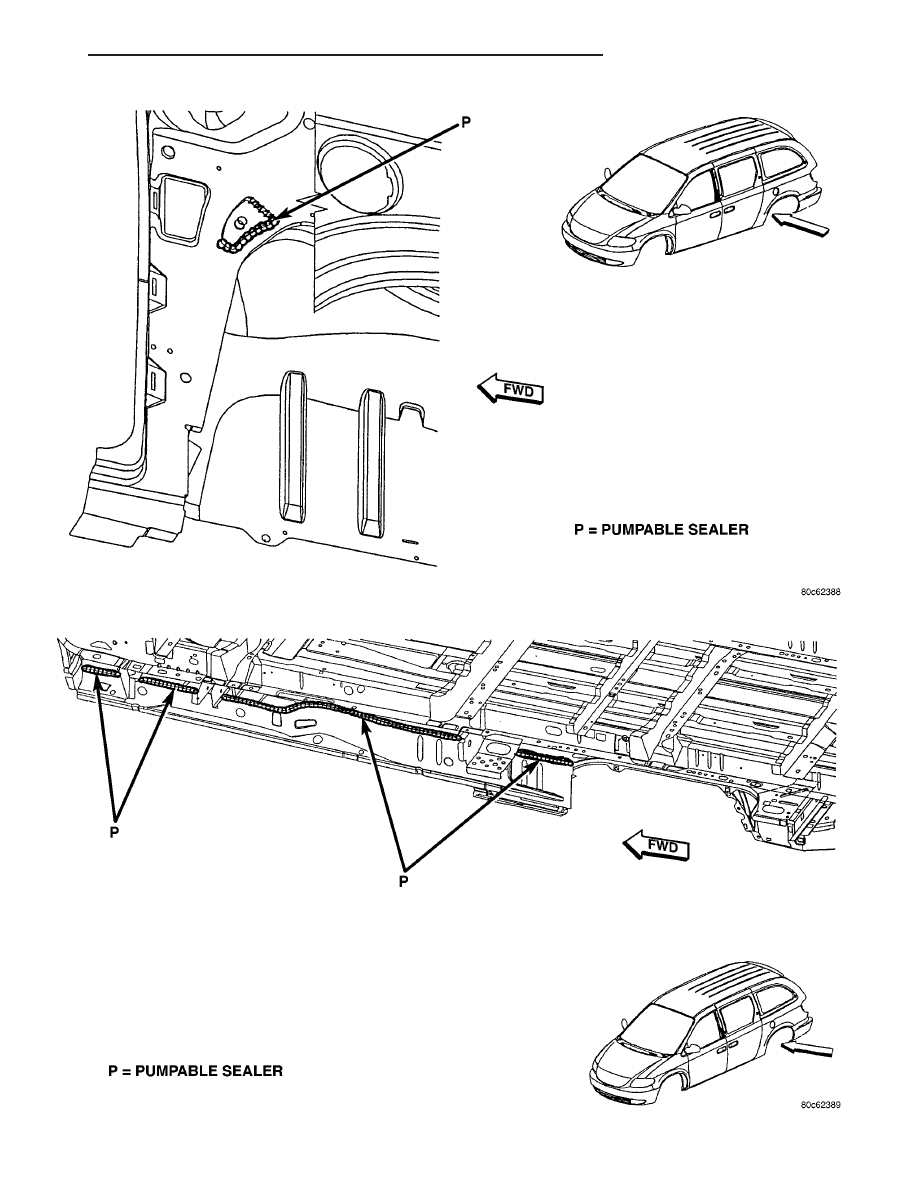

Fig. 37 LEFT SIDE SEAT ANCHOR REINFORCEMENT - SHORT WHEEL BASE ONLY

Fig. 38 UNDERBODY - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 223

SEALER LOCATIONS (Continued)

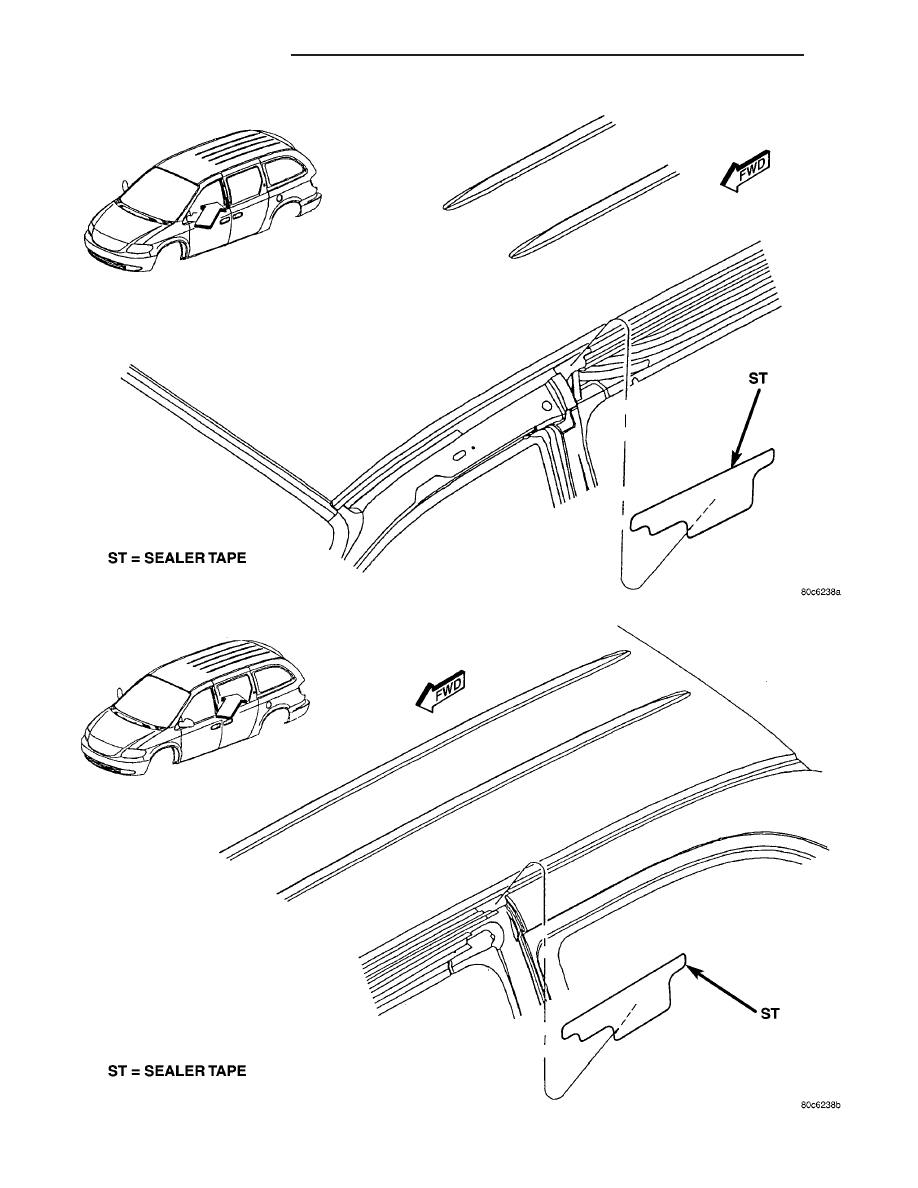

Fig. 39 ROOF TOP JOINT & UPPER FRONT SLIDING DOOR - LEFT AND RIGHT SIDES

Fig. 40 ROOF TOP JOINT & UPPER REAR SLIDING DOOR - LEFT AND RIGHT SIDES

23 - 224

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

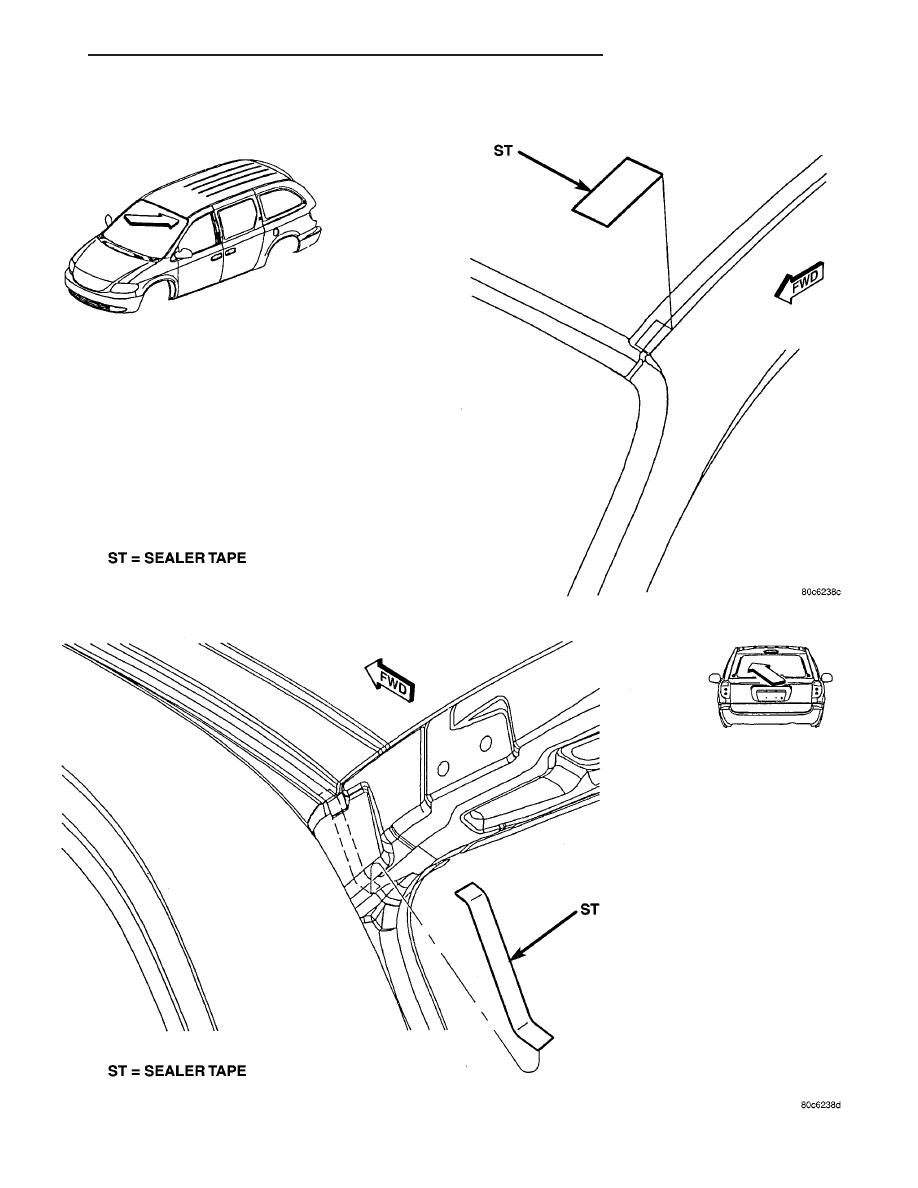

Fig. 41 ROOF TOP JOINT & WINDSHIELD OPENING - LEFT AND RIGHT SIDES

Fig. 42 LIFT GATE ROOF COACH JOINT - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 225

SEALER LOCATIONS (Continued)

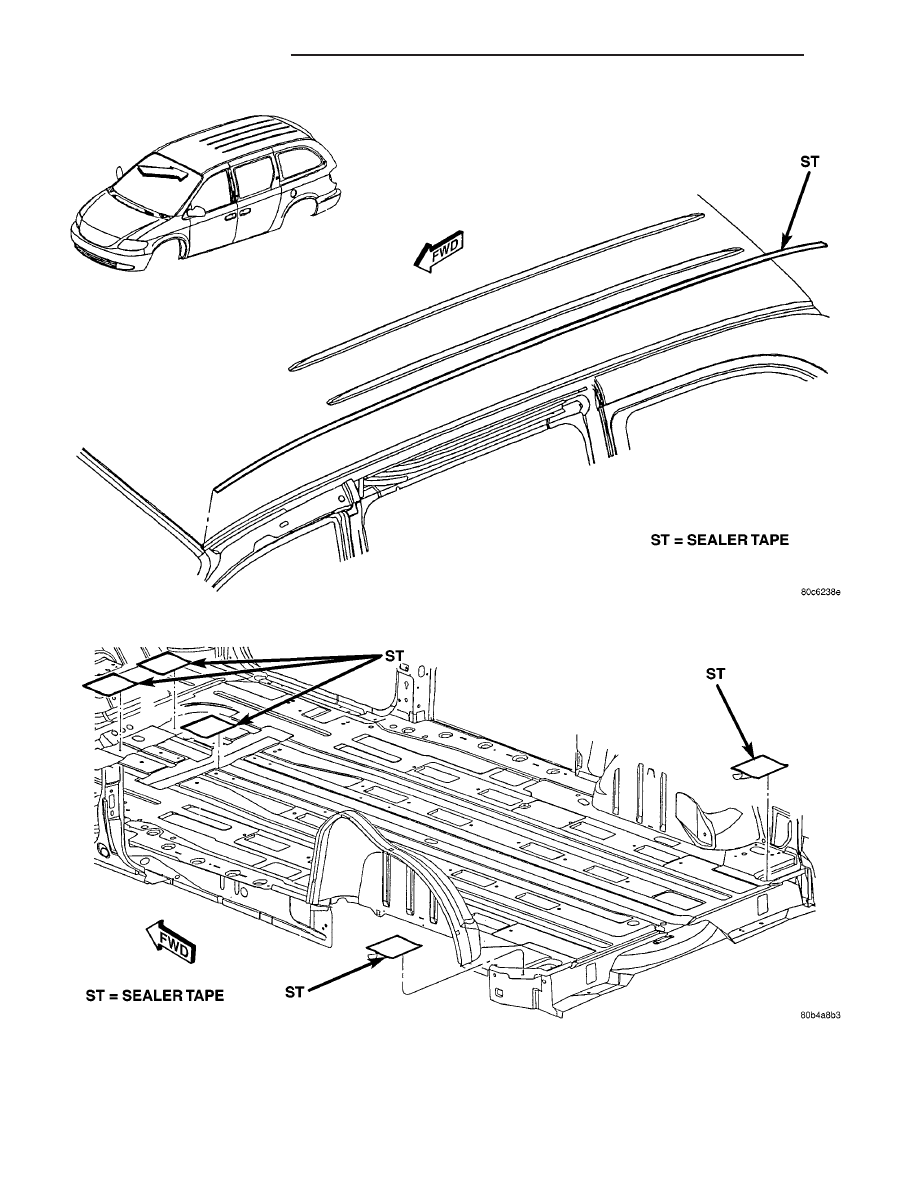

Fig. 43 ROOF RAP JOINT - LEFT AND RIGHT SIDES

Fig. 44 DRAIN HOLE PATCHES

23 - 226

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
