Chrysler RG Voyager. Manual - part 1159

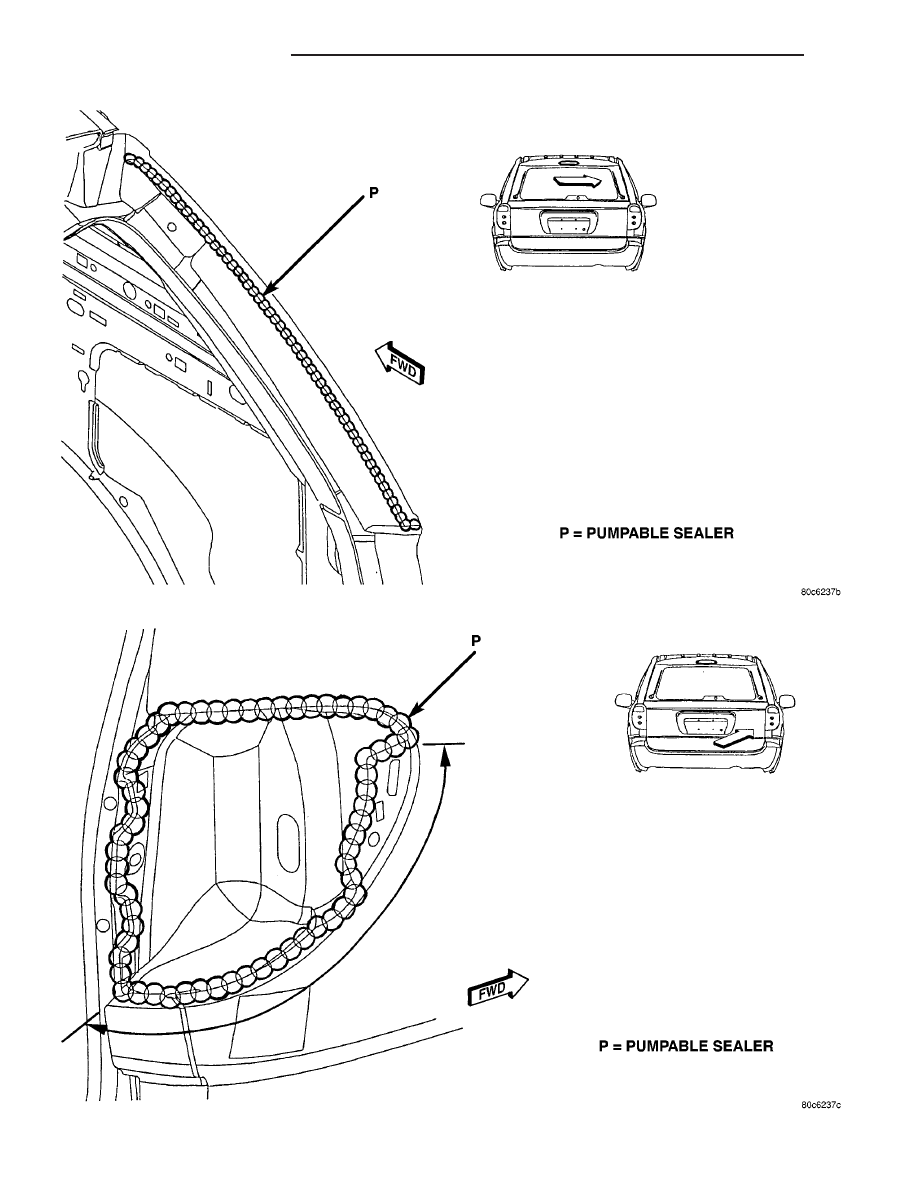

Fig. 24 REAR BRACKET SUPPORT REAR HANGER - LEFT AND RIGHT SIDES

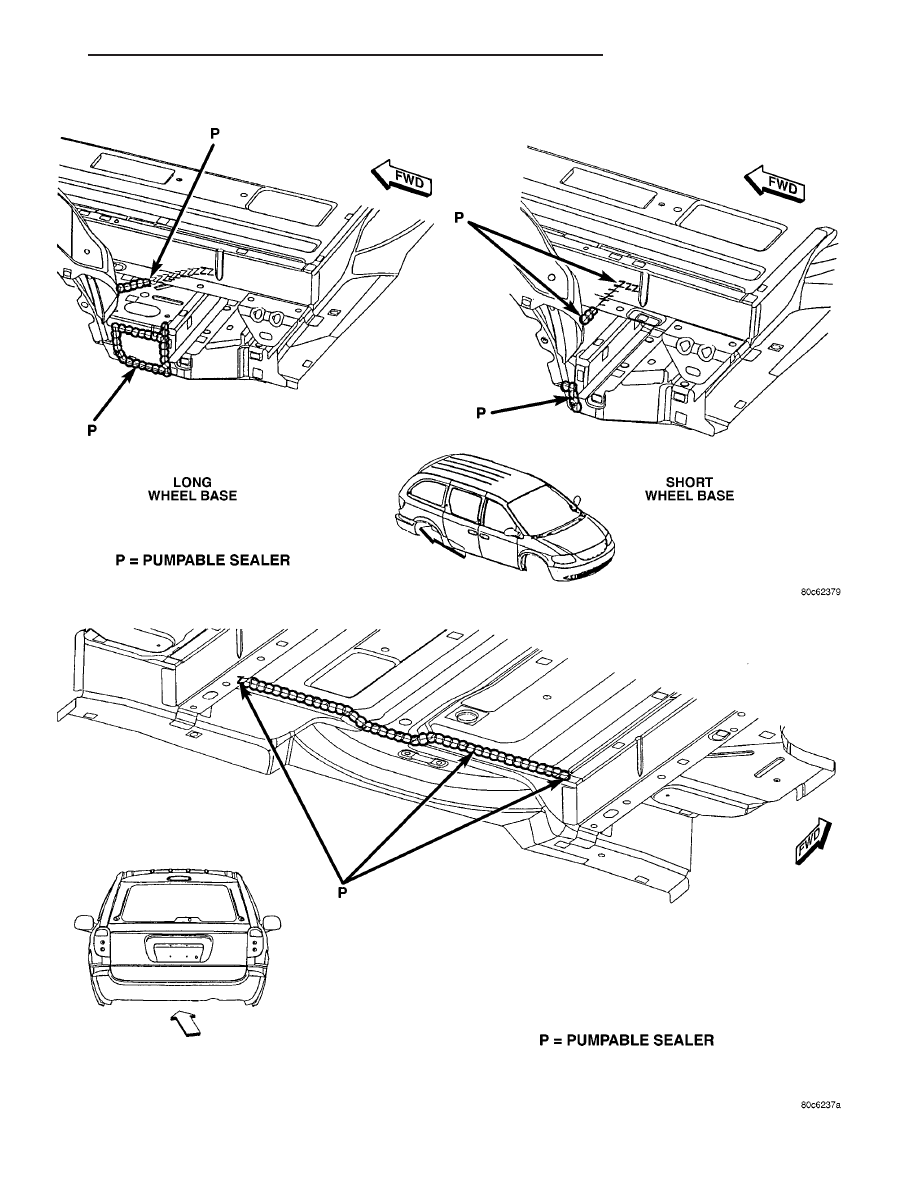

Fig. 25 LIFTGATE PANEL OPENING - UNDERSIDE

RS

BODY STRUCTURE

23 - 215

SEALER LOCATIONS (Continued)

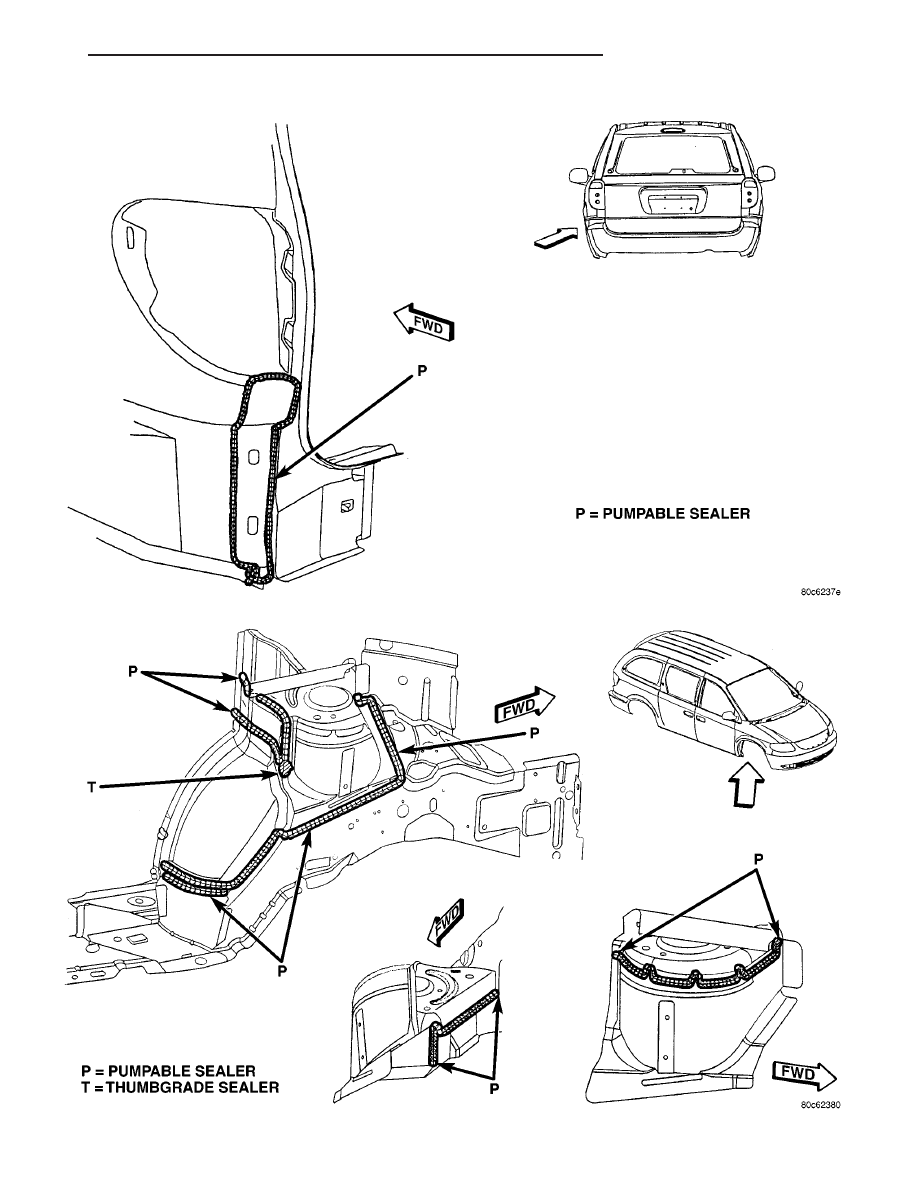

Fig. 26 D-PILLAR INSIDE SEAM - LEFT AND RIGHT SIDES

Fig. 27 REAR TAIL LAMP AREA SEAMS - LEFT AND RIGHT SIDES

23 - 216

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)

Fig. 28 UPPER LIFTGATE PANEL SILL - LEFT AND RIGHT SIDES

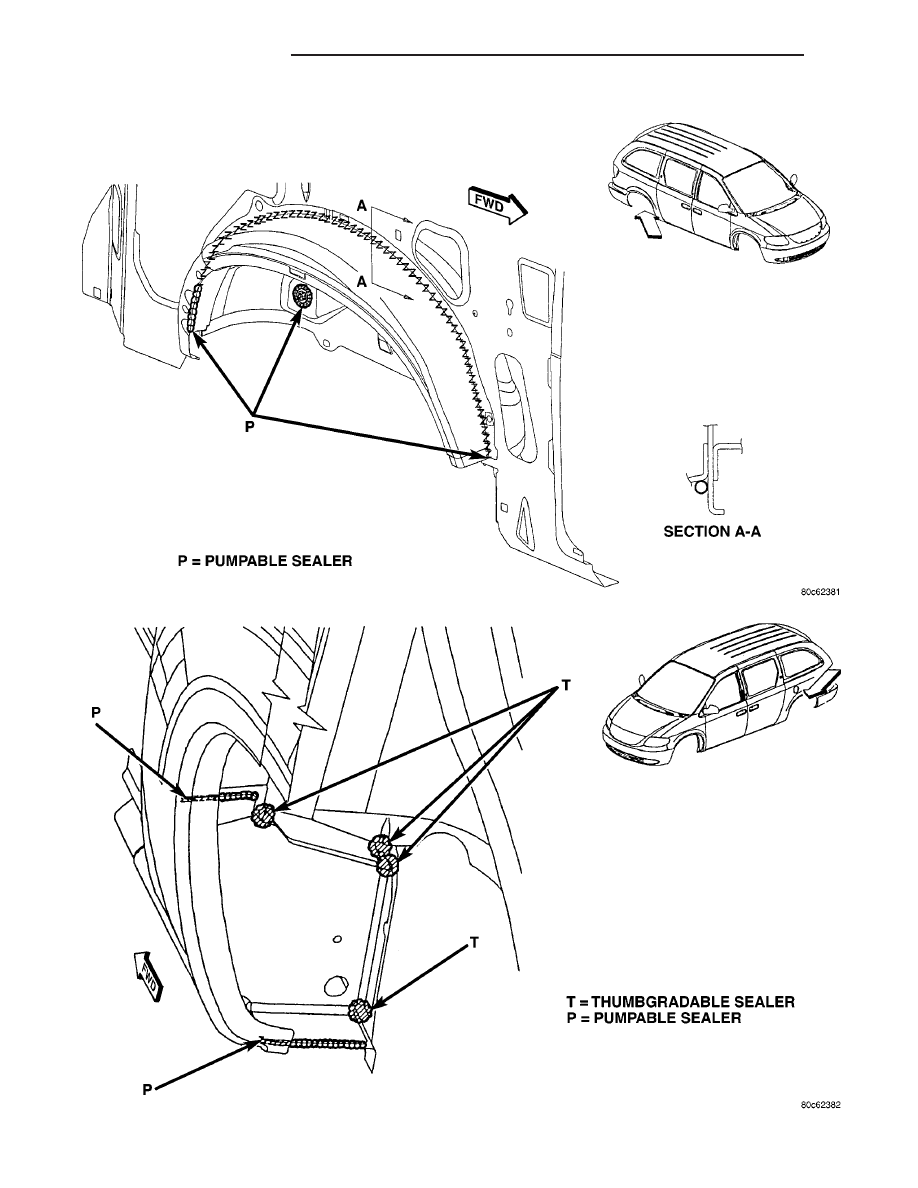

Fig. 29 FRONT WHEELHOUSE & SHOCK TOWER - LEFT AND RIGHT SIDES

RS

BODY STRUCTURE

23 - 217

SEALER LOCATIONS (Continued)

Fig. 30 REAR QUARTER WHEELHOUSE LIP & SEAT ANCHOR BOLT - LEFT AND RIGHT SIDES

Fig. 31 TAIL LAMP CAN - LEFT AND RIGHT SIDES

23 - 218

BODY STRUCTURE

RS

SEALER LOCATIONS (Continued)
