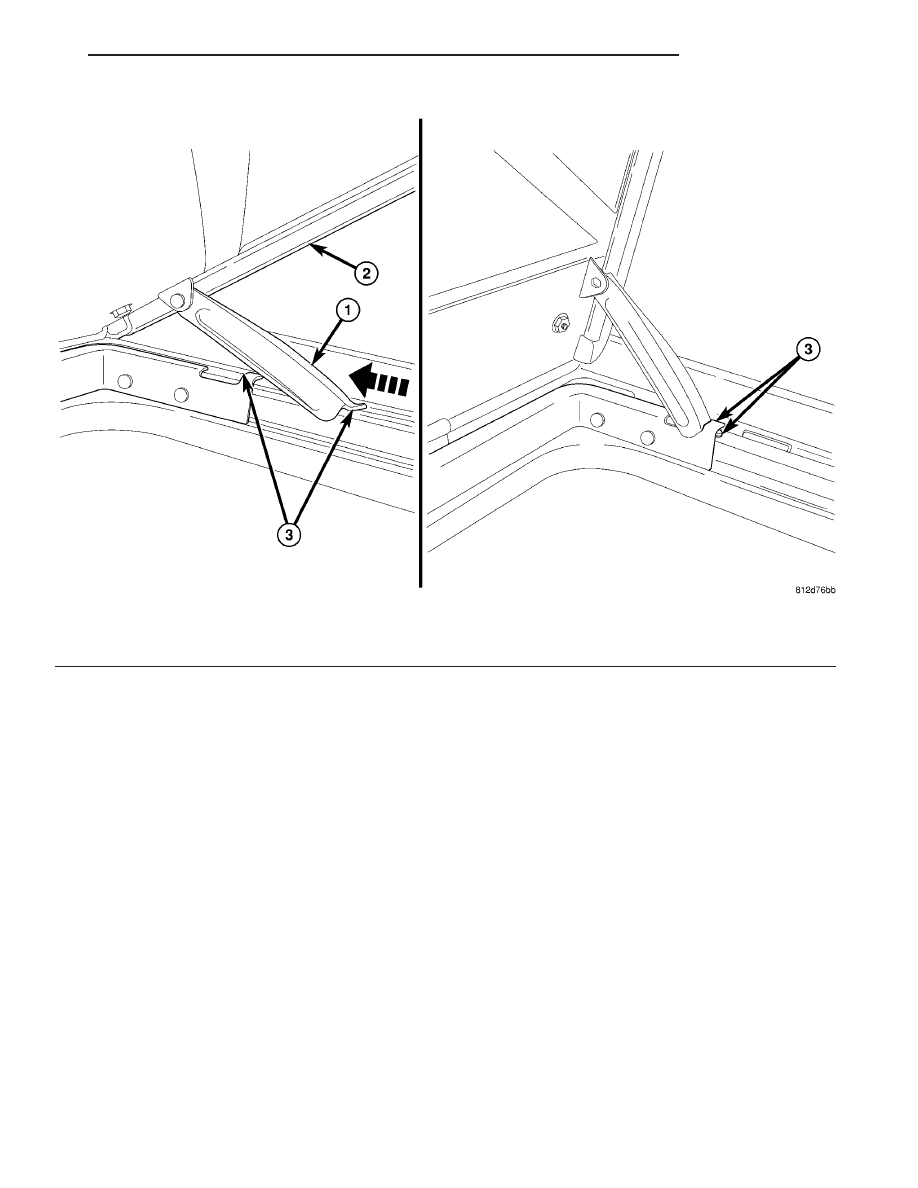

Fig. 11 DOOR COVER

1 - PROP ROD
2 - DOOR COVER ASSEMBLY

3 - FINGER END OF PROP ROD AND PLACE INTO BRACKET

RS

INTERIOR

23 - 95

CARPET TRIM RING AND COVER - FOLD-IN-FLOOR (Continued)

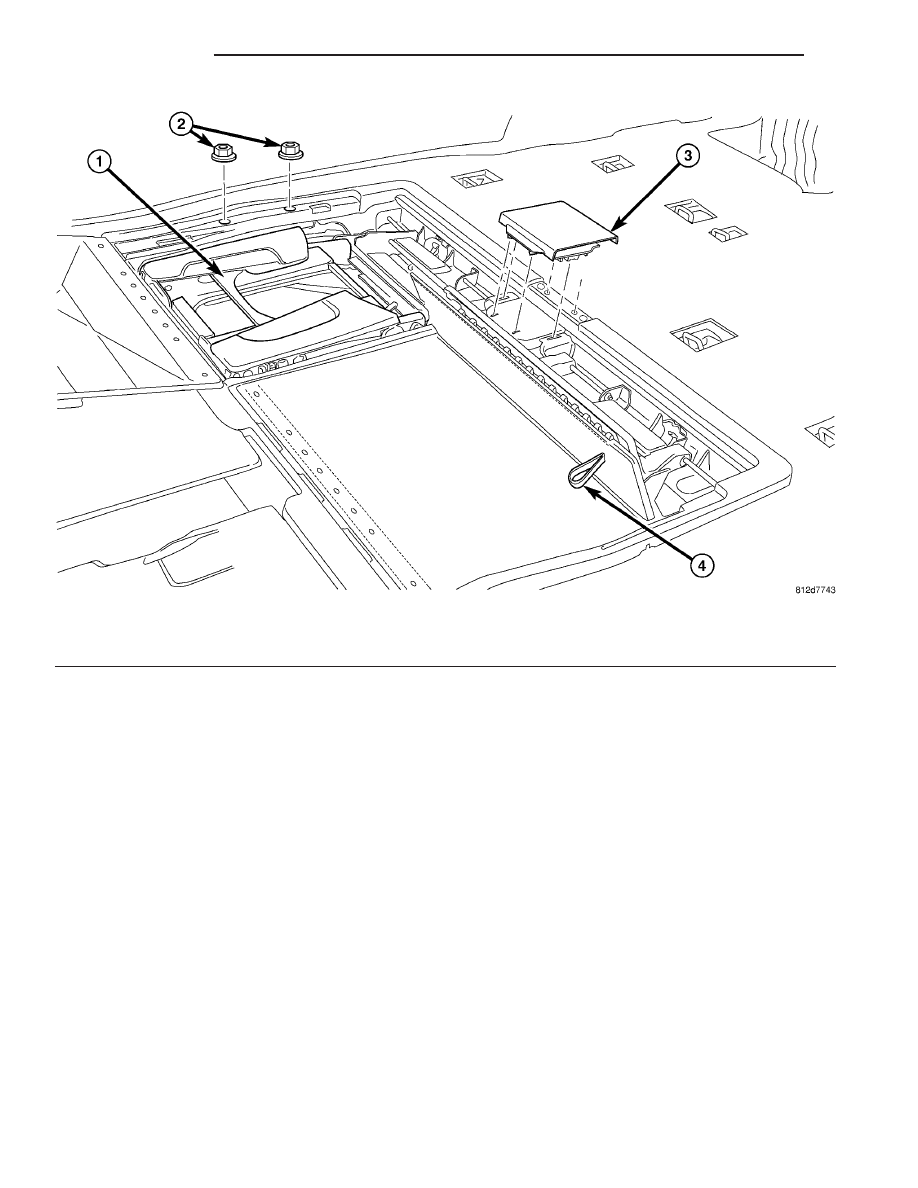

Fig. 12 FRONT COVER ASSEMBLY

1 - SEATS IN THE FOLD-IN-FLOOR POSITION
2 - INTER WELD NUTS (4)

3 - ISO DOOR
4 - TEATHER STRAP TO OPEN MID & REAR DOORS

23 - 96

INTERIOR

RS

CARPET TRIM RING AND COVER - FOLD-IN-FLOOR (Continued)

COWL TRIM

REMOVAL

(1) Remove door sill plate.
(2) Disengage hidden clips holding cowl trim to

cowl panel (Fig. 13).

(3) Remove cowl trim from vehicle.

INSTALLATION

(1) Place cowl trim panel in position on vehicle

(Fig. 1).

(2) Engage hidden clips attaching cowl trim to

cowl panel.

(3) Install door sill plate.

C-PILLAR TRIM

REMOVAL

(1) Remove quarter trim panel.
(2) Remove seat belt turning loop from height

adjuster.

(3) Remove screw attaching C-pillar trim panel to

C-pillar (Fig. 14).

(4) Disengage hidden clips attaching trim to upper

C-pillar.

(5) Remove upper C-pillar trim from vehicle.

INSTALLATION

(1) Place upper C-pillar trim in position on vehicle

(Fig. 14).

(2) Engage hidden clips attaching trim to upper

C-pillar.

(3) Install screw attaching C-pillar trim panel to

C-pillar.

(4) Install seat belt turning loop onto height

adjuster. Tighten all seat belt bolts to 39 N·m (29 ft.
lbs.) torque.

(5) Install quarter trim panel.

DOOR SILL TRIM PLATE

REMOVAL

(1) Using trim stick (C-4755), disengage hidden

clips holding door sill plate from door sill.

(2) Remove sill plate from vehicle (Fig. 15).

INSTALLATION

(1) Place sill plate in position on vehicle (Fig. 15).
(2) Align interlock tabs at front and rear to mating

trim.

(3) Engage hidden clips to hold door sill plate to

door sill.

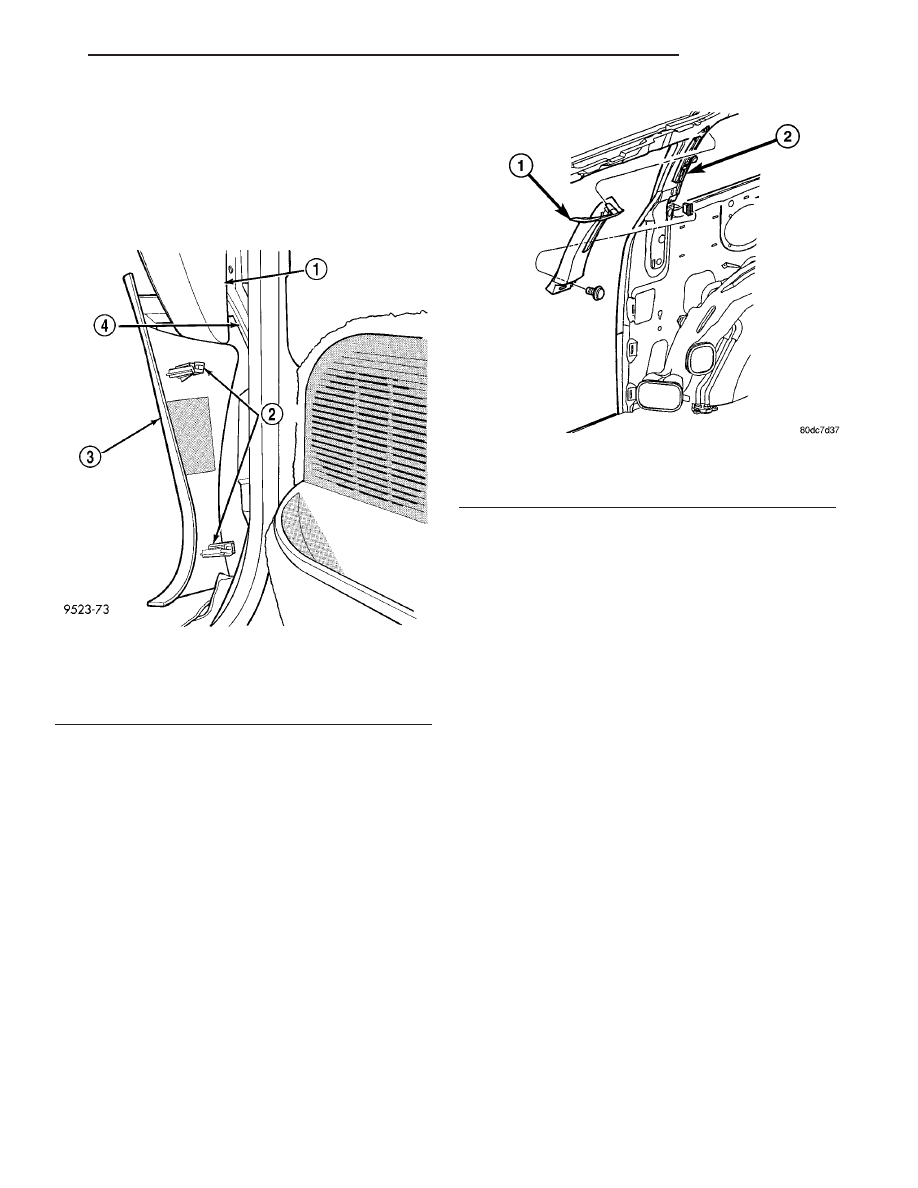

Fig. 13 COWL TRIM

1 - INSTRUMENT PANEL
2 - CLIPS
3 - COWL TRIM
4 - COWL

Fig. 14 C-PILLAR

1 - C-PILLAR TRIM PANEL
2 - C-PILLAR

RS

INTERIOR

23 - 97

FLOOR CONSOLE BASE TRAY

REMOVAL

(1) Remove the floor carpet. (Refer to 23 - BODY/

INTERIOR/CARPETS

AND

FLOOR

MATS

-

REMOVAL)

(2) Disconnect the electrical connector.
(3) Remove the four screws and remove the base

tray.

INSTALLATION

(1) Place the base tray into position and connect

the wire connector.

(2) Install the four screws attaching base tray.
(3) Install the floor console.

FLOOR CONSOLE - FOLD-IN-
FLOOR

REMOVAL

(1) Open floor console door and storage bin can be

lifted out of the console (Fig. 16).

(2) The floor console inner mat is just laying in the

bottom of the console. It can be removed by pulling
the mat upwards and out.

(3) The power outlet cover is snap into the console.

It can be removed by pulling upward on the inner
edge of the power cover to release it.

(4) The cell phone holder can be removed by com-

pressing the two legs towards each other and remov-
ing phone holder from the console housing (Fig. 17).

INSTALLATION

(1) Compress the legs on the cell phone holder and

place into position (Fig. 17).

(2) Place power outlet cover into position and snap

into position.

(3) Set mat into console housing and lay into posi-

tion.

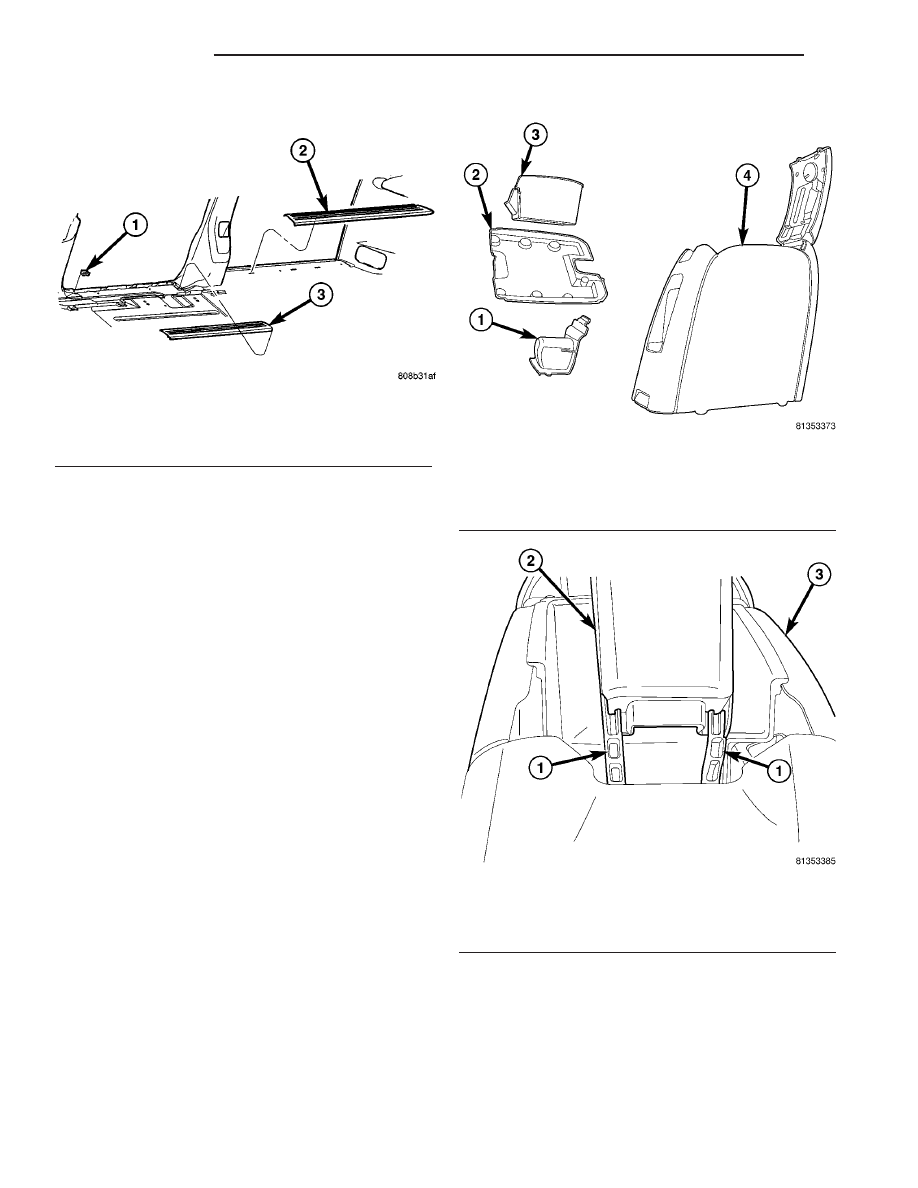

Fig. 15 DOOR SILL PLATE

1 - CLIPS
2 - SLIDING DOOR SILL TRIM PLATE
3 - FRONT DOOR SILL TRIM PLATE

Fig. 16 FLOOR CONSOLE

1 - POWER OUTLET COVER
2 - FLOOR CONSOLE INNER MAT
3 - STORAGE BIN
4 - FLOOR CONSOLE

Fig. 17 CELL PHONE HOLDER

1 - COMPRESS LEGS TO RELEASE
2 - CELL PHONE HOLDER
3 - FLOOR CONSOLE

23 - 98

INTERIOR

RS

DOOR SILL TRIM PLATE (Continued)
