(13) Install front cowl panels and sill plates.
(14) Install the passenger seats. Refer to the Own-

er’s Manual for proper procedures.

(15) Install front center console.
(16) Install heel blocker (plastic block below accel-

erator pedal).

(17) Install front seats. (Refer to 23 - BODY/

SEATS/SEAT - INSTALLATION)

CARPETS - FOLD-IN-FLOOR

REMOVAL

(1) Remove floor mats.
(2) Remove front seats. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL)

(3) Remove instrument panel lower console. (Refer

to 23 - BODY/INSTRUMENT PANEL/STORAGE
BIN - REMOVAL).

(4) Remove the floor console base tray and discon-

nect wire connector from the base tray. (Refer to 23 -
BODY/INTERIOR/FLOOR CONSOLE BASE TRAY -
REMOVAL)

(5) Remove heel blocker (plastic block below accel-

erator pedal).

(6) Remove winch plug (spare tire winch) (Fig. 6).

(7) Remove front cowl panels and sill plates.
(8) Remove kick plate and heel pad at gas pedal
(9) Remove seat belt anchors at the passenger side

B-pillar and driver side C-pillars

(10) Fold in floor second and third row seats. Refer

to the Owner’s Manual for the proper procedures.

(11) Remove front carpet trim ring and cover (Fig.

7) (Refer to 23 - BODY/INTERIOR/CARPETS AND
FLOOR MATS - REMOVAL). (Refer to 23 - BODY/
INTERIOR/CARPETS TRIM RING AND COVER
REMOVAL).

(12) Remove sliding door sill plates. (Refer to 23 -

BODY/INTERIOR/SLIDING DOOR SILL PLATE -
REMOVAL)

(13) Remove lower B-pillar trim covers.
(14) Remove push pin fasteners attaching carpet to

floor in front seat area.

(15) Roll carpet from under instrument panel to

center of sliding door.

(16) Pull carpet out from under the quarter trim

panel (Fig. 8).

(17) Using a trim stick, release clips attaching

third row carpet cover, and remove (Fig. 9).

(18) Remove rear carpet screws attaching rear of

carpet.

(19) Roll and fold carpet forward away from rear

door opening.

(20) Remove carpet through sliding door opening.

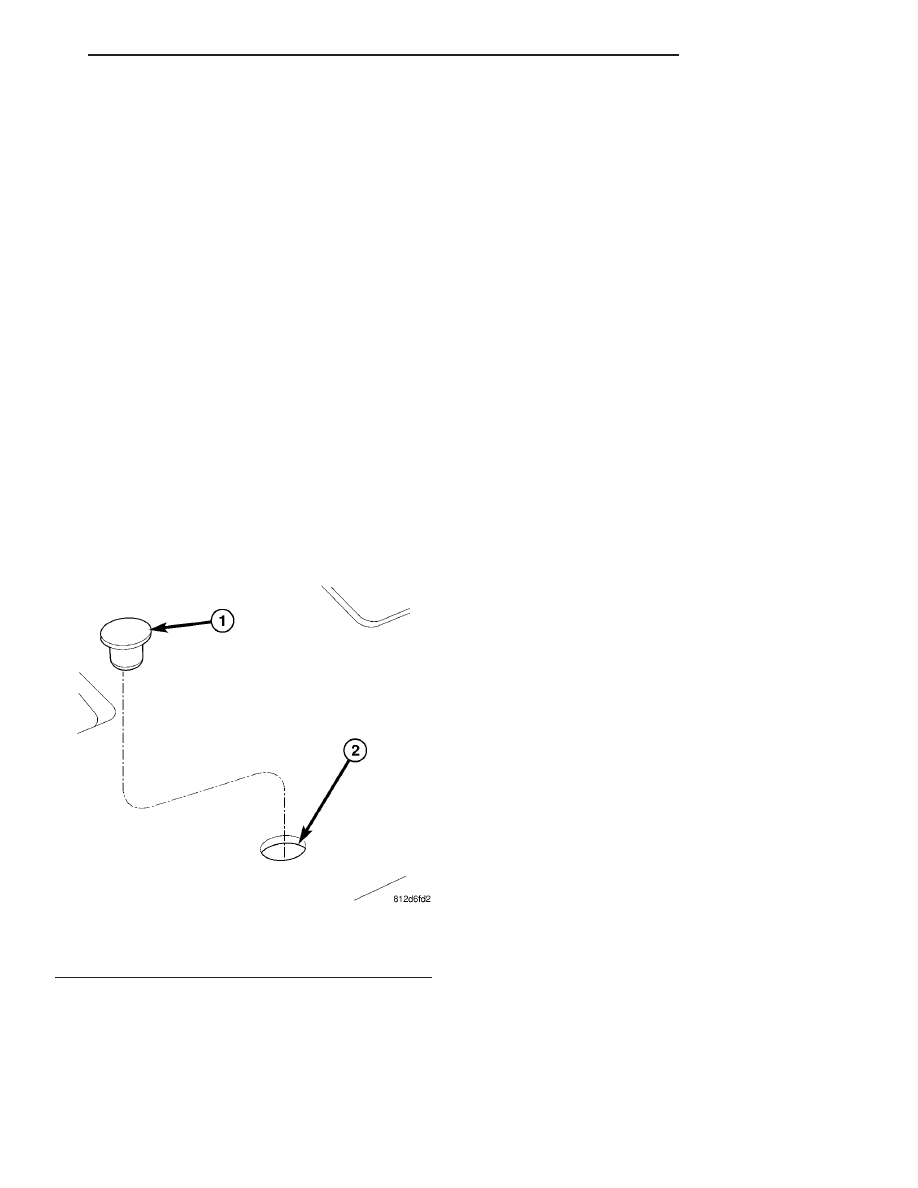

Fig. 6 ACCESS TO WINCH

1 - WINCH PLUG
2 - ACCESS HOLE TO WINCH

RS

INTERIOR

23 - 91

CARPETS AND FLOOR MATS (Continued)

INSTALLATION

(1) Place carpet through sliding door opening into

position.

(2) Roll carpet rearward towards the rear door

opening.

(3) Roll carpet forward under instrument panel

(Fig. 8).

(4) Install push pins fasteners through carpet and

grommet into floor to attach carpet to floor in front
seat area.

(5) Pull wire harnesses through the carpet as

needed.

(6) Smooth out the carpet and allowing weld studs

to go all the way through the carpet.

(7) Install rear push pins fasteners attaching rear

of carpet.

(8) Place third row carpet cover into position and

press clips into position (Fig. 9).

(9) Slide the carpet under the quarter trim panel

into position.

(10) Install lower B-pillar trim covers.

(11) Install sliding door sill plates. (Refer to 23 -

BODY/INTERIOR/SLIDING DOOR SILL PLATE -
INSTALLATION).

(12) Install front carpet trim ring and cover (Fig.

7). (Refer to 23 - BODY/INTERIOR/CARPETS TRIM
RING AND COVER - INSTALLATION)

(13) Install seat belt anchors at the passenger side

B-pillar and driver side C-pillars

(14) Install kick plate and heel pad at the gas

pedal

(15) Install winch plug (spare tire winch) (Fig. 6).
(16) Install front cowl panels and sill plates.
(17) Install heel blocker (plastic block below accel-

erator pedal).

(18) Install the floor console base tray and discon-

nect wire connector from the base tray. (Refer to 23 -
BODY/INTERIOR/FLOOR CONSOLE BASE TRAY -
INSTALLATION).

(19) Install instrument panel lower console. (Refer

to 23 - BODY/INSTRUMENT PANEL/STORAGE
BIN - INSTALLATION).

(20) Install front seats. (Refer to 23 - BODY/

SEATS/SEAT - REMOVAL).

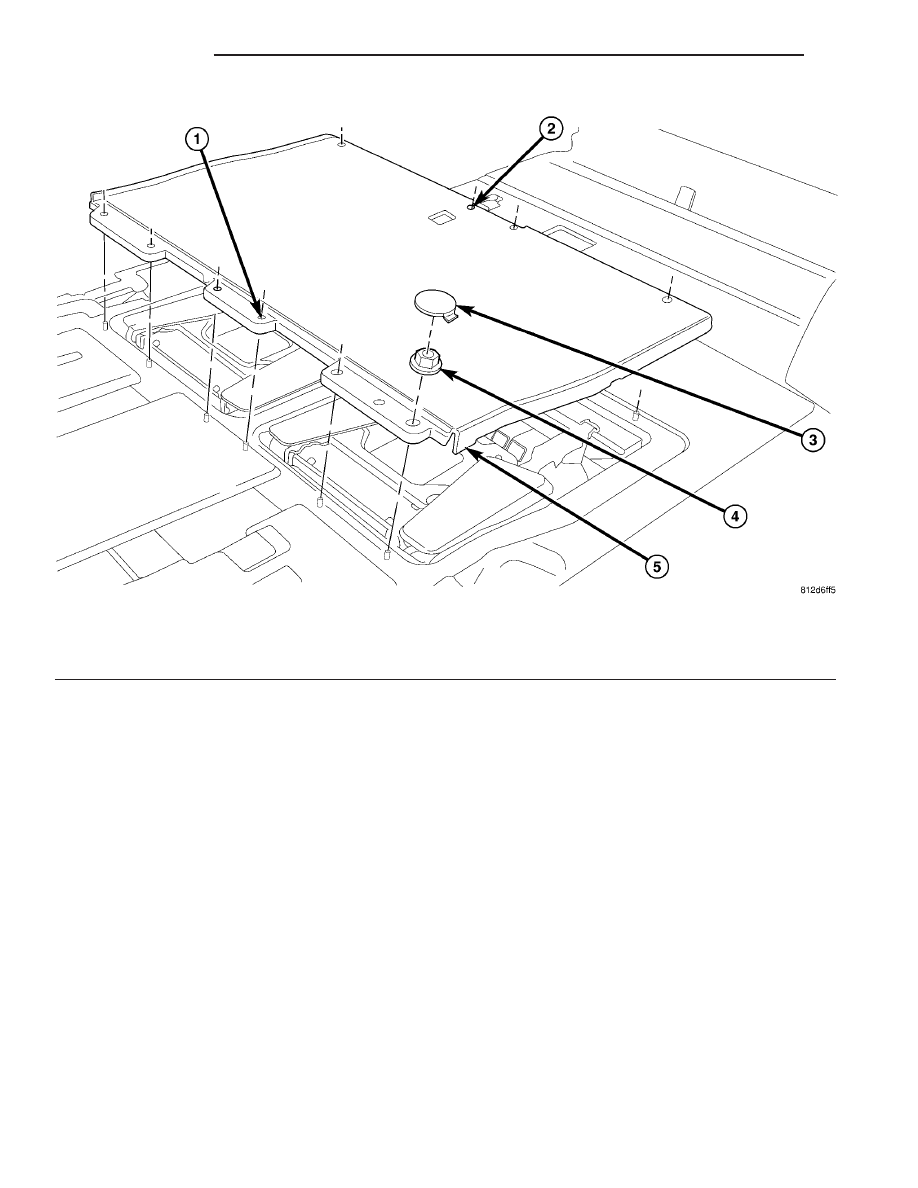

Fig. 7 FRONT TRIM RING AND COVER ASSEMBLY

1 - FORWARD 4-WAY LOCATOR
2 - REARWARD 2-WAY LOCATOR
3 - LOAD FLOOR PLUG (8)

4 - WELD STUD NUTS (10)
5 - TRIM RING COVER

23 - 92

INTERIOR

RS

CARPETS - FOLD-IN-FLOOR (Continued)

(21) Install floor mats.

CARPET TRIM RING AND
COVER - FOLD-IN-FLOOR

REMOVAL

(1) Move front seats to the full forward position.
(2) Fold the second row seats into the floor.
(3) Remove the load floor plugs (Fig. 10).
(4) Remove the ten weld nuts.
(5) Open door covers (Fig. 11).
(6) Remove the four inter weld nuts (Fig. 12).
(7) Raise the front trim ring and cover up off of

the weld studs and remove from vehicle.

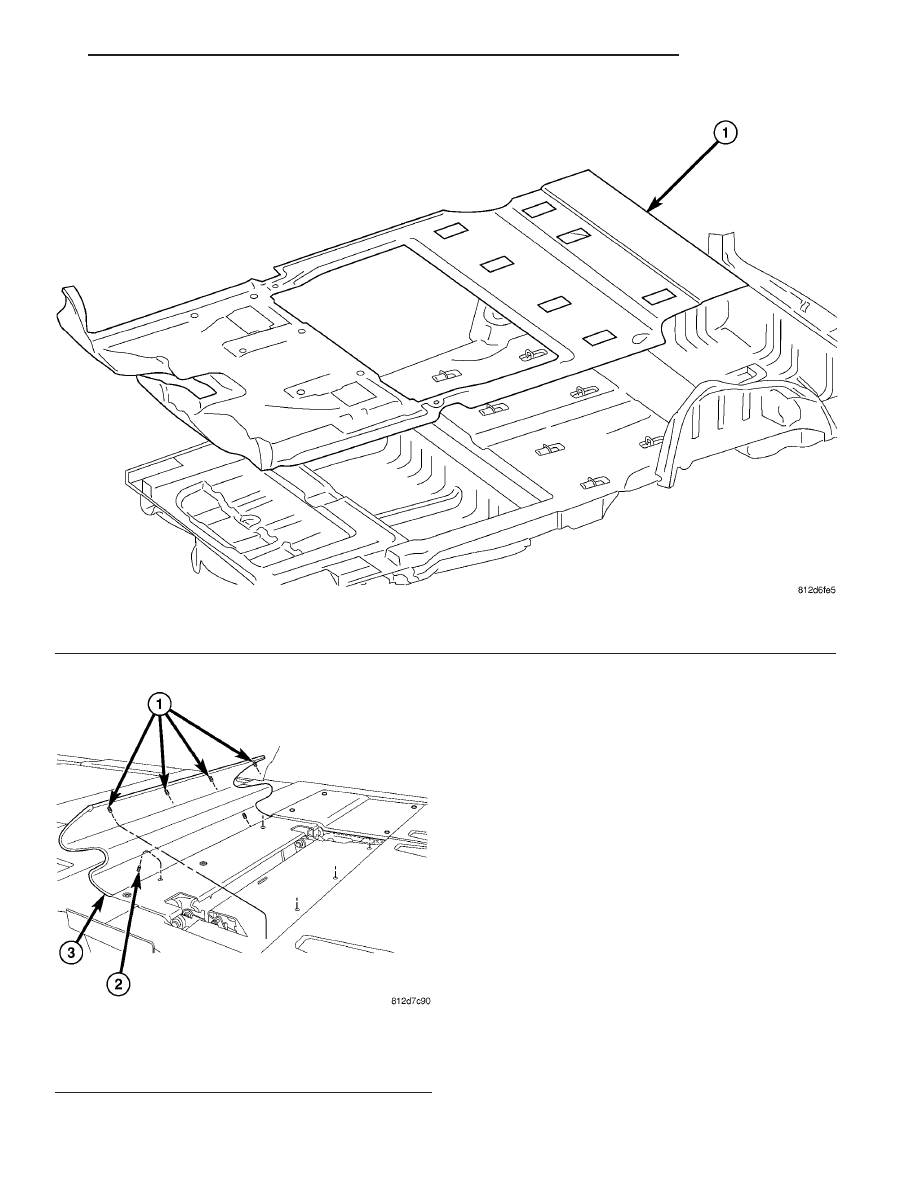

Fig. 8 FRONT FLOOR CARPET

FRONT CARPET

Fig. 9 ANCHOR MOLDING

1 - 2-WAY CLIPS INTO SEAT FRAME
2 - 4-WAY LOCATING PINS (2)
3 - FRONT SEAT ANCHOR MOLDING

RS

INTERIOR

23 - 93

CARPETS - FOLD-IN-FLOOR (Continued)

INSTALLATION

(1) Place front trim ring and cover assembly into

position.

(2) Open door covers (Fig. 11).
(3) Install the four inter weld nuts (Fig. 12).
(4) Close door covers.
(5) Install the ten weld nuts (Fig. 10).
(6) Install the eight load floor plugs.
(7) Open the second row seats into position.
(8) Move front seats to the position.

Fig. 10 FRONT TRIM RING AND COVER ASSEMBLY

1 - FORWARD 4-WAY LOCATOR
2 - REARWARD 2-WAY LOCATOR
3 - LOAD FLOOR PLUG (8)

4 - WELD STUD NUTS (10)
5 - TRIM RING COVER

23 - 94

INTERIOR

RS

CARPET TRIM RING AND COVER - FOLD-IN-FLOOR (Continued)
