Chrysler PT Cruiser. Manual - part 919

INSTALLATION - PT-27 ONLY

(1) Push clips on header end molding to the seated

position.

(2) Place the header center molding into position

on the windshield surround frame (Fig. 38)

(3) Push clips on header center molding to the seat

position.

(4) Install sun visor retainer and sun visor. (Refer

to 23 - BODY/INTERIOR/SUN VISOR - INSTALLA-
TION) (Fig. 39).

23 - 134

INTERIOR

PT

WINDSHIELD HEADER MOLDING -PT-27 (Continued)

LIFTGATE

TABLE OF CONTENTS

page

page

LIFTGATE CHMSL ACCESS PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 135

LIFTGATE OUTSIDE HANDLE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 135

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 135

LIFTGATE HINGE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 136

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 136

LIFTGATE LATCH

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 137

LIFTGATE INNER CONTROL ASSEMBLY

PANEL
REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 137

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 137

LATCH STRIKER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 138

LIFTGATE

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 138

LIFTGATE LOCK CYLINDER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 139

LIFTGATE SUPPORT ROD

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 139

LIFTGATE TRIM PANEL

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 140

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 140

LIFTGATE CHMSL ACCESS
PANEL

REMOVAL

(1) Using a trim stick (C-4755), disengage clips

holding CHMSL cover trim to liftgate (Fig. 1).

(2) Remove CHMSL cover trim from vehicle.

INSTALLATION

(1) Place CHMSL cover trim in position on vehicle

(Fig. 1).

(2) Press tabs into position to hold CHMSL cover

trim to liftgate.

LIFTGATE OUTSIDE HANDLE

REMOVAL

(1) Remove liftgate trim (Fig. 3).
(2) Disconnect latch linkage and electrical connec-

tors from liftgate control assembly (Fig. 2).

(3) Remove liftgate control assembly from liftgate.
(4) Remove fasteners attaching liftgate outside

handle.

(5) Using a heat gun, apply heat to the wings to

loosen the double sided tape for removal of the han-
dle.

(6) Clean surface of any residua.

INSTALLATION

(1) Place liftgate outside handle into position.

Remove protected cover from the two side tape (Fig.
3).

(2) Install handle fasteners. Tighten two nuts to 7

N·m (60 in. lbs.).

(3) Install liftgate control assembly onto liftgate.

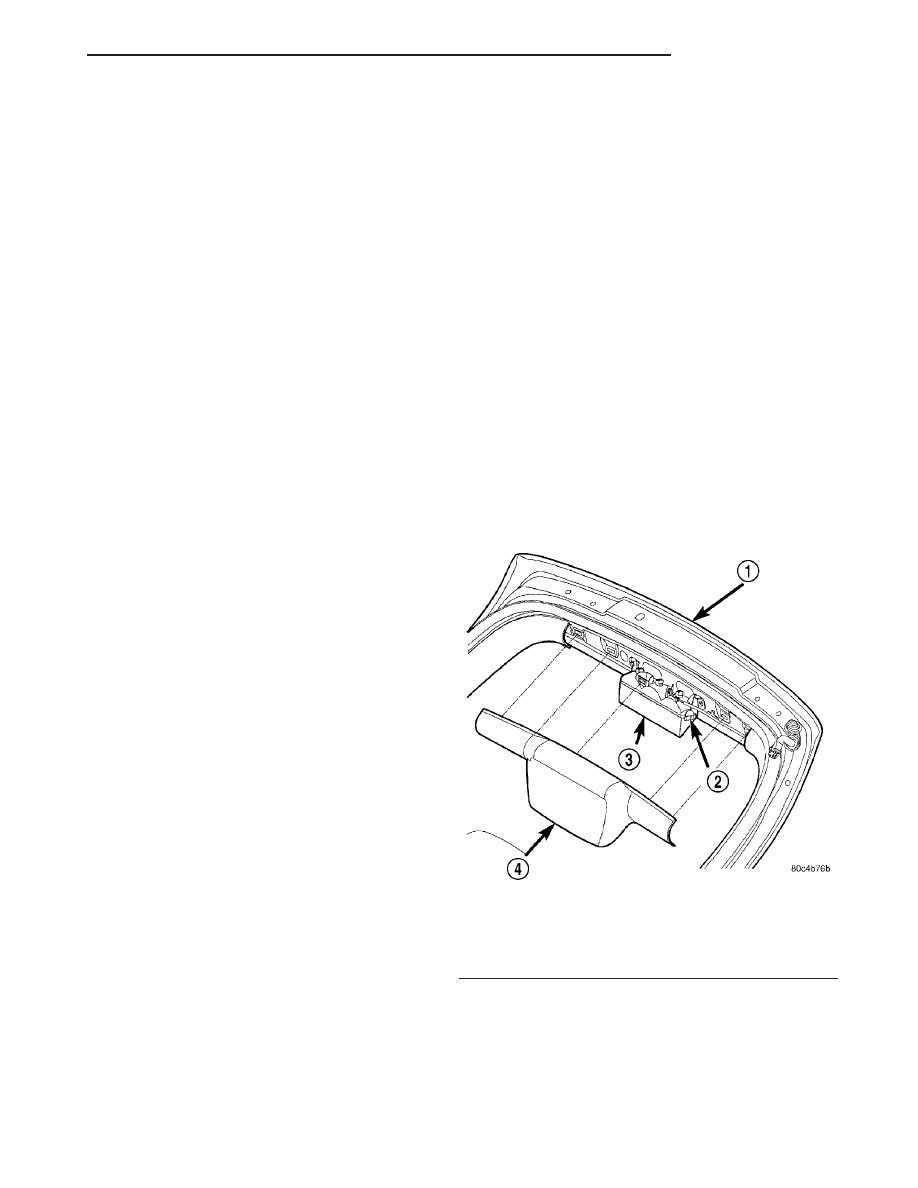

Fig. 1 CHMSL COVER TRIM

1 - LIFTGATE
2 - SNAP
3 - CHMSL LAMP
4 - CHMSL COVER

PT

LIFTGATE

23 - 135

(4) Connect latch linkages and electrical connec-

tors (Fig. 2).

(5) Install liftgate trim panel.

LIFTGATE HINGE

REMOVAL

(1) Release liftgate latch and open liftgate.
(2) Support liftgate on a suitable lifting device in

the full open position.

(3) Apply several layers of duct tape on the outside

of to roof across the gap to the lift gate to hold the
liftgate in position.

(4) Remove bolts attaching liftgate hinge to roof

header.

(5) Remove bolts attaching hinge to liftgate (Fig.

4).

(6) Remove hinge from vehicle.

INSTALLATION

(1) If necessary, paint replacement hinge before

installation.

(2) Place hinge in position on vehicle (Fig. 4).
(3) Align hinge to marks on liftgate.
(4) Install bolts attaching hinge to liftgate. Tighten

bolts to 33 N·m (24 ft. lbs.) torque.

(5) Align hinge to marks on roof header.
(6) Install bolts attaching liftgate hinge to roof

header. Tighten outer two bolts to 33 N·m (24 ft. lbs.)
torque. The sheet medal screw at center 12 N·m (105
in. lbs.)

(7) Remove duct tape from roof and liftgate.
(8) Verify liftgate alignment. Refer to Liftgate

Remove and Installation for proper gap measure-
ments.

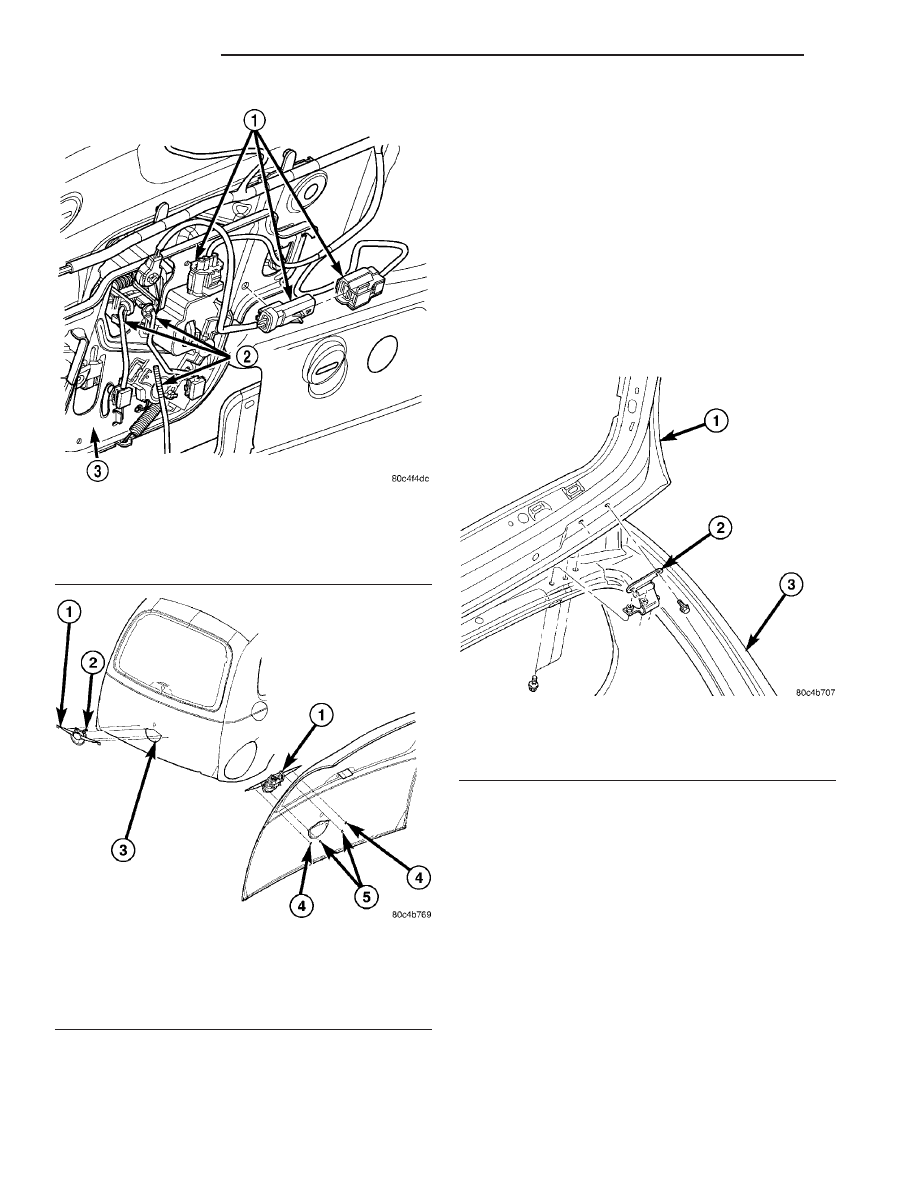

Fig. 2 LINKAGE AND ELECTRICAL CONNECTORS

REMOVAL/INSTALLATION

1 - ELECTRICAL WIRING CONNECTORS
2 - LINKAGE
3 - CONTROL ASSEMBLY

Fig. 3 LIFTGATE OUTSIDE HANDLE

1 - LIFTGATE OUTSIDE HANDLE
2 - PULL LEVER ARM
3 - LIFTGATE
4 - ATTACHING PUSH NUTS
5 - ATTACHING NUTS

Fig. 4 LIFTGATE HINGE

1 - LIFTGATE
2 - LIFTGATE HINGE
3 - LIFTGATE OPENING

23 - 136

LIFTGATE

PT

LIFTGATE OUTSIDE HANDLE (Continued)

LIFTGATE LATCH

REMOVAL

(1) Remove liftgate trim panel.
(2) Disengage outside handle link from clip on

latch.

(3) Disconnect wire connector from liftgate ajar

switch (Fig. 5).

(4) Remove screws attaching latch to liftgate.
(5) Remove latch from vehicle.

INSTALLATION

(1) Place latch in position on vehicle.
(2) Install

screws

attaching

latch

to

liftgate.

Tighten to 16 N·m (12 ft. lbs.) torque (Fig. 5).

(3) Pull downward on outside handle link and

engage link to clip on latch.

(4) Connect wire connector to liftgate ajar switch.
(5) Verify liftgate fit and operation. Adjust as nec-

essary.

(6) Install liftgate trim panel.

LIFTGATE INNER CONTROL
ASSEMBLY PANEL

REMOVAL

(1) Remove liftgate trim panel.
(2) Disconnect linkage (Fig. 6).
(3) Remove fasteners attaching control assembly

inner panel.

(4) Remove control assembly inner panel from

vehicle.

INSTALLATION

(1) Place into position control assembly inner

panel (Fig. 6).

(2) Tighten control assembly inner panel fasteners.
(3) Verify liftgate operation.

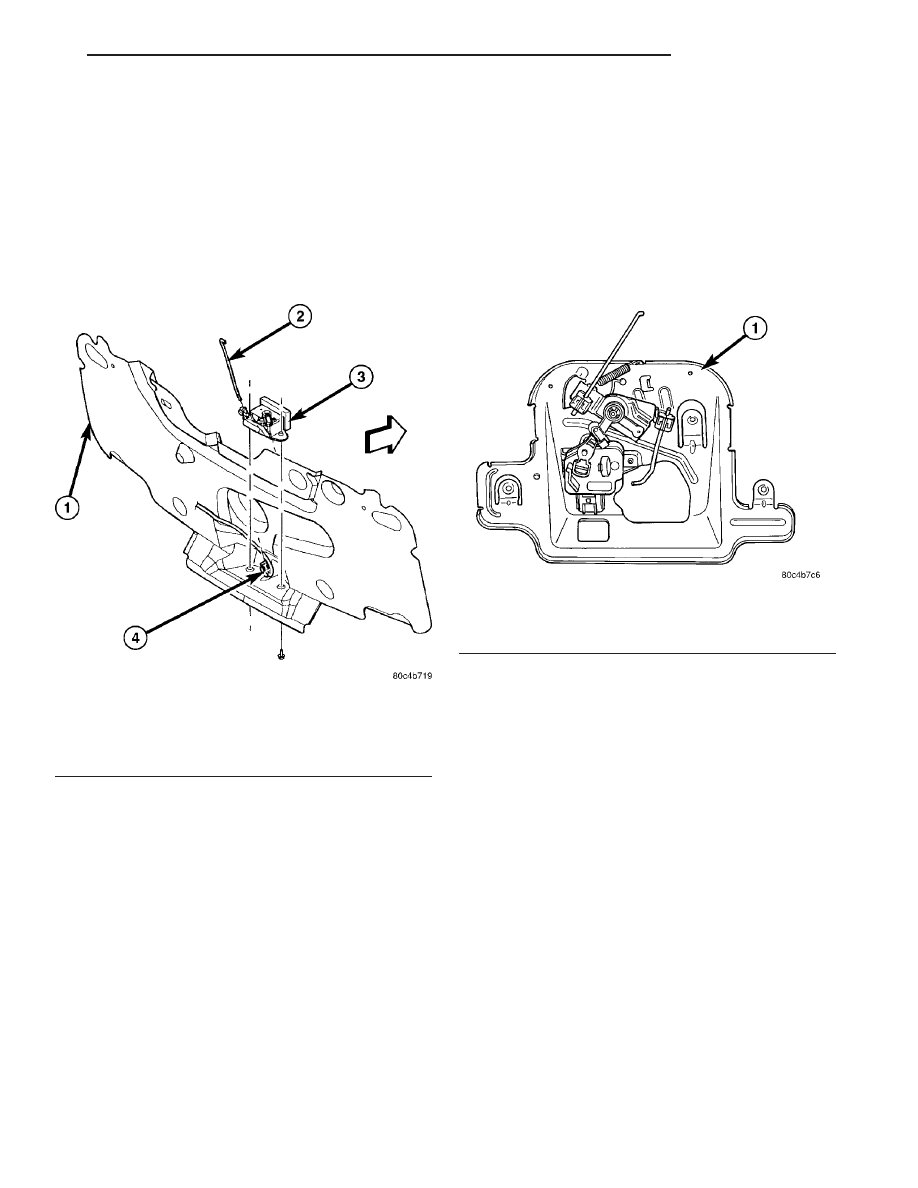

Fig. 5 LIFTGATE LATCH

1 - WATER SHIELD LIFTGATE INNER PANEL
2 - CONTROL ASSEMBLY TO LIFTGATE LATCH LINK
3 - LIFTGATE LATCH
4 - WIRING CONNECTOR

Fig. 6 LIFTGATE CONTROL ASSEMBLY INNER

PANEL

1 - LIFTGATE CONTROL ASSEMBLY INNER PANEL

PT

LIFTGATE
