Chrysler PT Cruiser. Manual - part 917





LOWER QUARTER TRIM
PANEL

REMOVAL

(1) Remove C-pillar and D-pillar trim (Fig. 22).
(2) Remove liftgate sill scuff plate.
(3) Remove cargo tie down loops and quarter trim

attaching screws.

(4) Disengage wiring connector for cargo lamp and

power outlet, if equipped.

(5) Remove lower quarter trim from vehicle.

INSTALLATION

(1) Position lower quarter trim panel to vehicle

(Fig. 22).

(2) Align locating pins on backside of trim panel to

mating holes in inner quarter panel.

(3) Press clips on trim panel into slots in inner

quarter panel.

(4) Install quarter trim attaching screws and cargo

tie down loops.

(5) Install upper C-pillar and D-pillar trim.

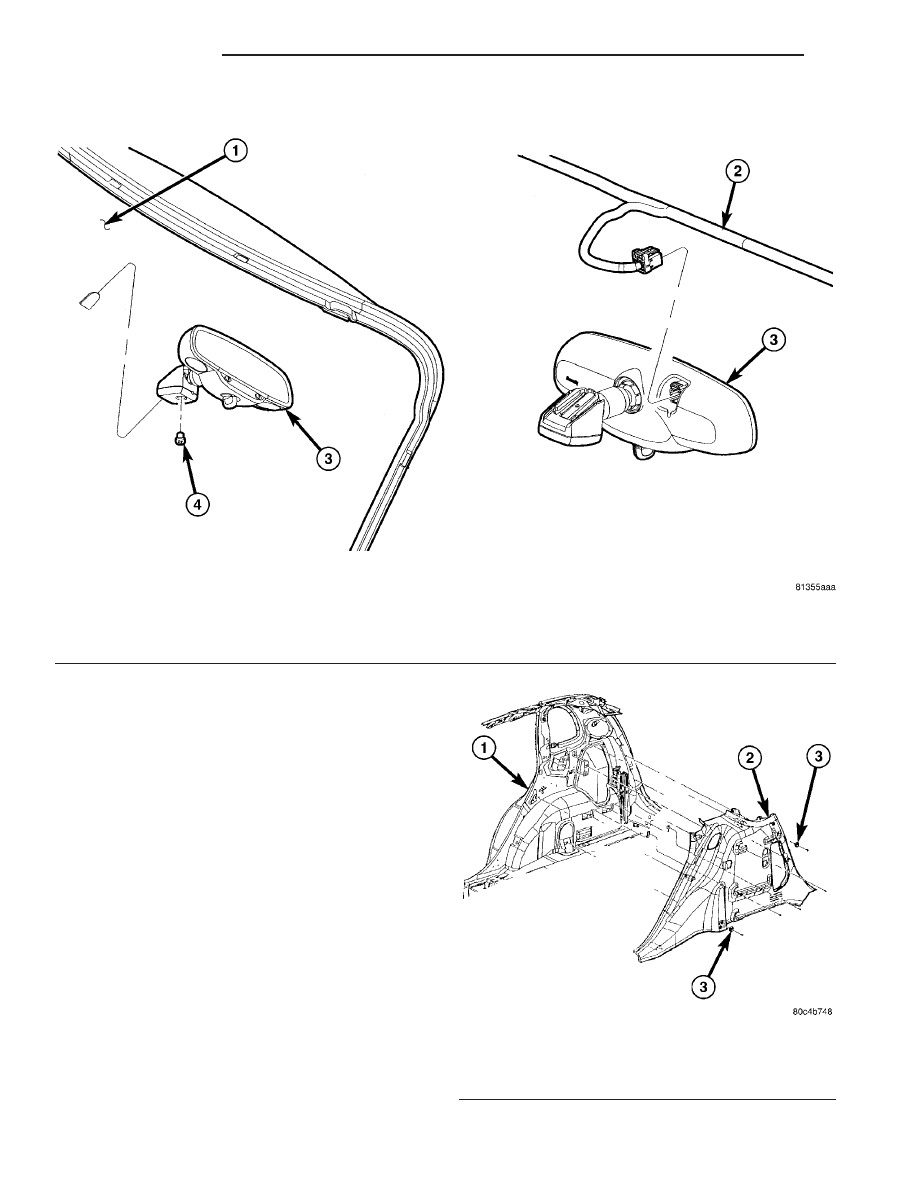

Fig. 21 REAR VIEW MIRROR

1 - WINDSHIELD GLASS
2 - WIRE HARNESS

3 - MIRROR
4 - ATTACHING SCREW

Fig. 22 LOWER QUARTER TRIM PANEL

1 - REAR QUARTER PANEL
2 - REAR QUARTER TRIM PANEL
3 - CARGO TIE DOWN QUARTER TRIM LOWER LOOP

23 - 126

INTERIOR

PT

INSIDE REAR VIEW MIRROR (Continued)

REAR QUARTER PANEL TRIM -
PT-27

REMOVAL - PT-27 ONLY

(1) Fold rear seats flat.
(2) Remove attaching screw from left and right

rear seat fold forward check strap (Fig. 23).

(3) Remove rear seat pivot bezels and striker bezel

(Fig. 24).

(4) Remove rear seat. (Refer to 23 - BODY/SEATS/

SEAT - REMOVAL).

(5) Remove rear seat lower seat belt anchor

attaching bolt.

(6) Release J-strap at upper seat back slingwell.
(7) Remove bolster from rear seat back support

and move bolster out of the way. (Refer to 23 -
BODY/SEATS/REAR SEAT BOLSTER - REMOVAL).

(8) Remove lower seat belt anchor at B-pillar.
(9) Remove turning loop anchor attaching bolt.
(10) Move door sill scuff plate to allow removal of

quarter trim panel.

(11) Remove screws attaching quarter trim panel

(Fig. 25).

(12) Remove quarter trim panel.

INSTALLATION - PT-27 ONLY

(1) Place quarter trim panel into position (Fig. 25).
(2) Install screws attaching quarter trim panel.
(3) Install door sill scuff plate.
(4) Install turning loop anchor attaching bolt.
(5) Install lower seat belt anchor at B-pillar.
(6) Install bolster to rear seat back support. (Refer

to 23 - BODY/SEATS/REAR SEAT BOLSTERS -
INSTALLATION).

(7) Connect J-strap at upper seat back slingwell.
(8) Install rear seat lower seat belt anchor attach-

ing bolt.

(9) Install rear seat. (Refer to 23 - BODY/SEATS/

SEAT - INSTALLATION).

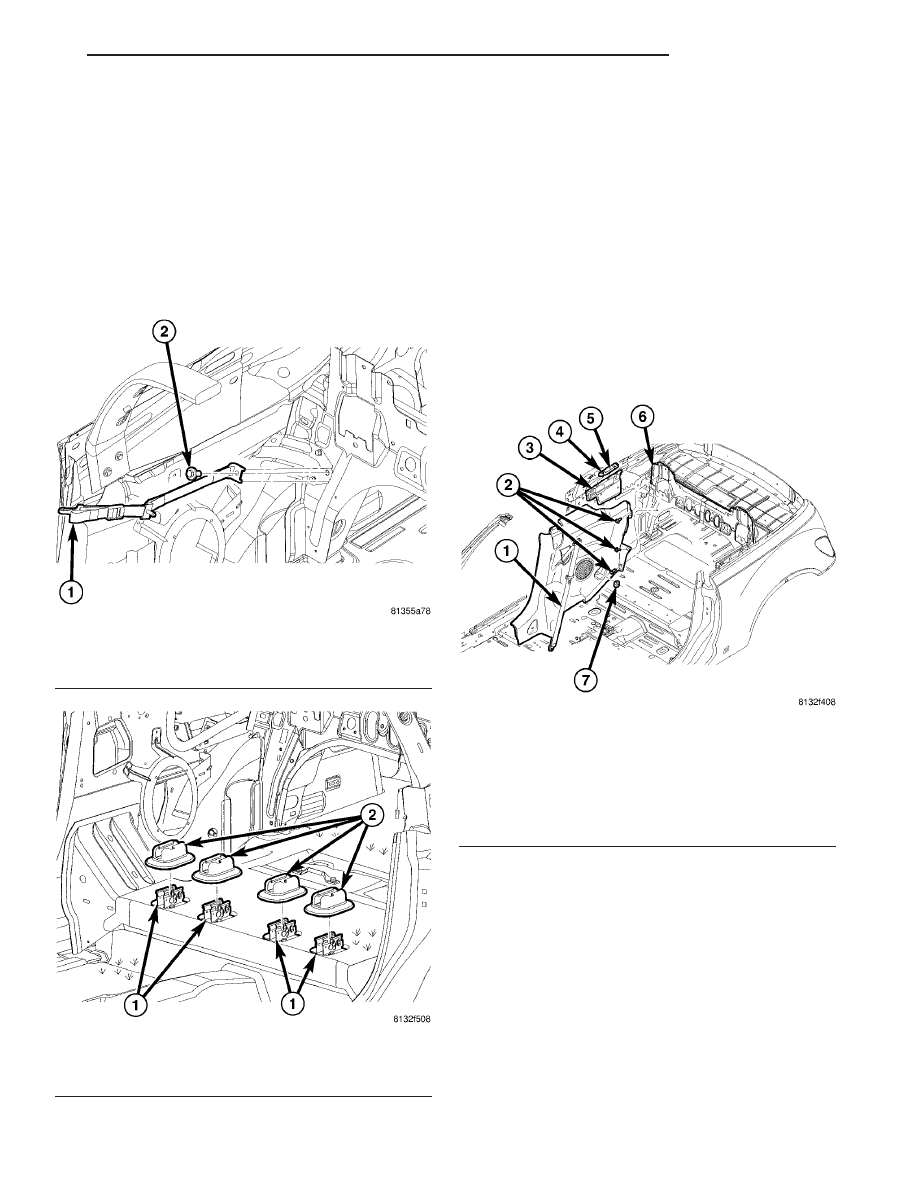

Fig. 23 CHECK STRAP

1 - CHECK STRAP
2 - ATTACHING SCREW

Fig. 24 PIVOT COVER BEZEL

1 - REAR SEAT PIVOT BRACKET
2 - PIVOT COVER BEZEL

Fig. 25 QUARTER TRIM PANEL

1 - SEAT BELT
2 - ATTACHING SCREW(S)
3 - FOLDING TOP PIVOT BRACKET
4 - QUARTER TRIM BRACKET NUT
5 - QUARTER TRIM BRACKET
6 - REAR SEAT SUPPORT
7 - LOWER ANCHOR ATTACHING NUT

PT

INTERIOR

23 - 127

(10) Install rear seat pivot bezels and striker bezel

(Fig. 24).

(11) Install attaching screw to left and right rear

seat fold forward check strap (Fig. 23).

(12) Place rear seat in the upright position.

SEAT BACK SUPPORT
BRACKET - PT-27

REMOVAL - PT-27 ONLY

(1) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

TRIM

PANEL

-

REMOVAL).

(2) Remove two nut attaching to pivot folding top

bracket (Fig. 26).

(3) Remove three bolt attaching to rear seat sup-

port.

(4) Remove seat back support bracket from vehicle.

INSTALLATION - PT-27 ONLY

(1) Place seat back support bracket into position

(Fig. 26).

(2) Install three bolt attaching to rear seat support
(3) Install two nut attaching to pivot folding top

bracket.

(4) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION).

SIDE COWL TRIM PANEL

REMOVAL

(1) Disengage clips attaching cowl side trim panel

to inner cowl panel.

(2) Remove cowl side trim panel from vehicle (Fig.

27).

INSTALLATION

(1) Position cowl trim panel to inner cowl panel

(Fig. 27).

(2) Align locating pins on backside of cowl trim

panel to mating holes in inner cowl panel.

(3) Push clips on trim panel into slots in inner

cowl panel.

SPORT BAR - PT-27

REMOVAL - PT-27 ONLY

(1) Remove rear seats. (Refer to 23 - BODY/

SEATS/REAR SEAT - REMOVAL).

(2) Remove both rear quarter trim panel. (Refer to

23 - BODY/INTERIOR/QUARTER TRIM PANEL -
REMOVAL).

(3) Remove inner covers from sport bar. (Refer to

23 - BODY/INTERIOR/SPORT BAR INNER COV-
ERS - REMOVAL).

(4) Remove outer cover from sport bar. (Refer to 23

- BODY/INTERIOR/SPORT BAR OUTER COVER -
REMOVAL).

(5) Remove two bolts on each side of sport bar rail

(Fig. 28) and (Fig. 29).

Fig. 26 SEAT BACK SUPPORT BRACKET

1 - ATTACHING SCREW(S)
2 - ATTACHING NUT(S)
3 - SEAT BACK SUPPORT BRACKET TO PIVOT FOLDING TOP
BRACKET

Fig. 27 COWL SIDE TRIM PANEL

1 - INNER COWL PANEL
2 - PLASTIC NUT(S)
3 - COWL SIDE TRIM PANEL

23 - 128

INTERIOR

PT

REAR QUARTER PANEL TRIM - PT-27 (Continued)

(6) Remove sport bar rail from vehicle.

INSTALLATION - PT-27 ONLY

(1) Place sport bar rail into position (Fig. 28) and

(Fig. 29).

(2) Install two bolts on each side of sport bar rail.
(3) Install outer cover onto sport bar. (Refer to 23 -

BODY/INTERIOR/SPORT BAR OUTER COVER -
INSTALLATION).

(4) Install inner covers onto sport bar. (Refer to 23

- BODY/INTERIOR/SPORT BAR INNER COVERS -
INSTALLATION).

(5) Install both rear quarter trim panel. (Refer to

23 - BODY/INTERIOR/QUARTER PANEL TRIM -
INSTALLATION).

(6) Install rear seats. (Refer to 23 - BODY/SEATS/

REAR SEAT - INSTALLATION).

SPORT BAR INNER COVERS -
PT-27

REMOVAL - PT-27 ONLY

(1) Remove dome lamps. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - INTERIOR/DOME LAMP
- REMOVAL).

NOTE: Use care not damage sport bar welt while
removing covers.

(2) Using a trim stick or pulling on sport bar inner

center cover, remove sport bar inner center cover
from the sport bar rail (Fig. 30).

(3) Remove right and left seat belt turning loops
(4) Using a trim stick or pulling on sport bar inner

side covers, remove sport bar inner side cover from
the sport bar rail (Fig. 30). Remove right and left
seat belt turning loops

(5) Remove sport bar welt from sport outer cover.

INSTALLATION - PT-27 ONLY

(1) Place sport bar side cover into position on sport

bar rail.

(2) Press clips on sport bar side cover to the seated

position. Repeat operation for the other side.

(3) Place sport bar center cover into position on

sport bar rail. Use care to ensure that the sport bar
welt is position between covers.

(4) Press clips on sport bar center cover to the

seated position.

(5) Install sport bar welt, goes between interior

and cover. (Fig. 30).

(6) Install dome lamps. (Refer to 8 - ELECTRI-

CAL/LAMPS/LIGHTING - INTERIOR/DOME LAMP
- INSTALLATION).

SPORT BAR OUTER COVER -
PT-27

REMOVAL - PT-27 ONLY

(1) Remove right and left seat belt turning loops.
(2) Remove sport bar inner covers. (Refer to 23 -

BODY/INTERIOR/SPORT BAR INNER COVERS -
REMOVAL).

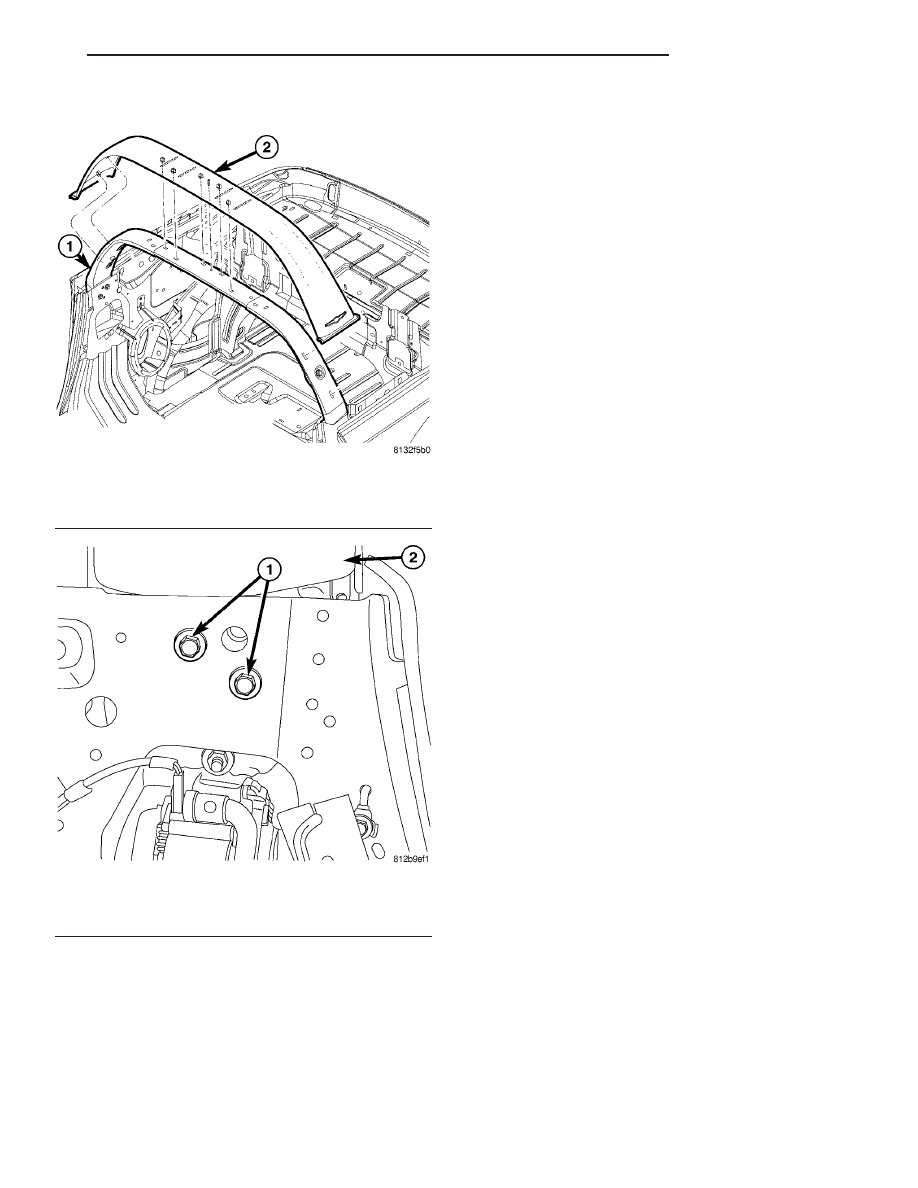

Fig. 28 SPORT BAR COVER

1 - SPORT BAR RAIL
2 - SPORT BAR COVER

Fig. 29 SPORT BAR

1 - ATTACHING BOLTS
2 - SPORT BAR RAIL

PT

INTERIOR

23 - 129

SPORT BAR - PT-27 (Continued)
