DOOR GLASS ALIGNMENT VERIFICATION

NOTE: Door Glass Alignment Verification procedure
must be done whenever the door glass is adjusted
and after all adjustments are made.

(1) Raise quarter glass to full up position.
(2) Close door and cycle door glass between full up

and full down positions.

(3) Verify that door glass operates smoothly and

maintains correct alignment to convertible top and
quarter glass.

(4) Verify that quarter glass weatherstrip fully

contacts door glass.

(5) Ensure that the weatherstrip and door glass

are in proper alignment.

(6) If any of the above conditions are found,

(a) Adjust quarter glass (Refer to 23 - BODY/

ADJUSTABLE

QUARTER

GLASS

-

ADJUST-

MENTS).

(b) Readjust the door glass as necessary to cure

the condition.
(7) Repeat steps 1 through 6 with the top down.

QUARTER GLASS ADJUSTMENT

NOTE: The door glass must be properly adjusted
prior to performing any quarter glass adjustments.
(Refer to 23 - BODY/DOOR - FRONT/DOOR GLASS -
ADJUSTMENTS)

UP-STOP ADJUSTMENTS

(1) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

REMOVAL).

(2) Remove water dam.
(3) Apply tape to outboard top and seal surface of

glass and raise glass with top closed.

(4) Mark outboard seal contact to glass on tape.
(5) Measure markings to edge of glass and see if it

meets specifications, refer to the specification chart.

(6) Loosen up-stop nut (Fig. 14).
(7) Adjust quarter glass.
(8) Tighten up stop nut.
(9) Cycle quarter glass between full up and full

down positions. Verify operation and adjust as neces-
sary.

(10) Install the water dam.
(11) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION).

BOTTOM OF GLASS – INBOARD/OUTBOARD ADJUSTMENTS

(1) Remove the quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

REMOVAL).

(2) Remove water dam.
(3) Using a suitable offset wrench, loosen the

upper forward jack screw set nut.

(4) Using a suitable allen wrench, rotate the upper

forward jack screw to achieve the proper gap between
the door glass and the quarter glass seal (Fig. 15).
Tighten jack screw prior to measuring the gaps.

(5) Using a suitable allen wrench, rotate the upper

rearward jack screw to achieve the proper gap
between the top seal and the quarter glass. Tighten
jack screw nut prior to measuring the gaps.

(6) Install water dam.
(7) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION).

TOP OF GLASS – INBOARD/OUTBOARD ADJUSTMENTS

(1) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

REMOVAL).

(2) Remove water dam.

NOTE: Alternatively, the lower adjustment can be
accessed through a hole at the bottom of the quar-
ter trim panel. This hole can be located by remov-
ing the rear seat cushion. (Refer to 23 - BODY/
SEATS/SEAT CUSHION - REMOVAL)

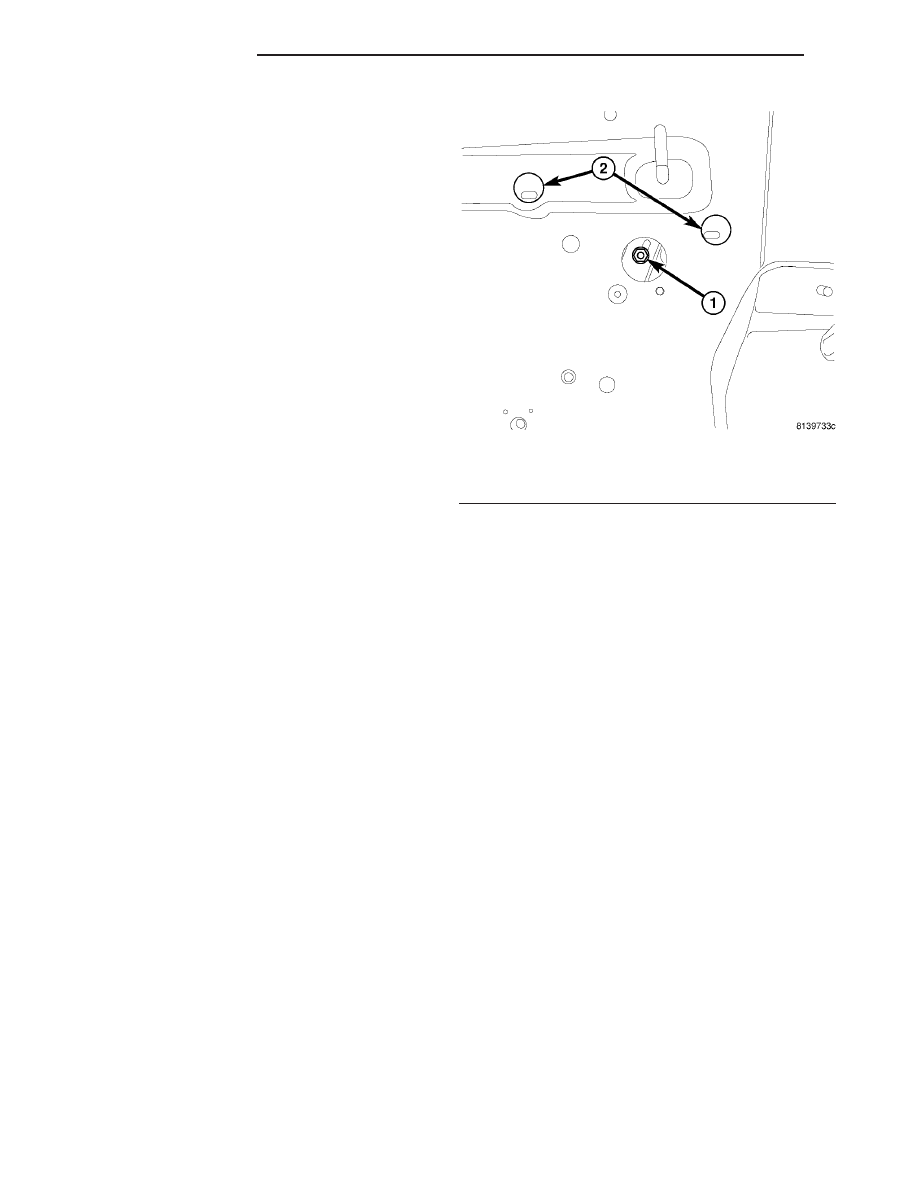

Fig. 14 GLASS BOLT OPENINGS

1 - UP Stop Bolt Opening
2 - Glass Attachment Bolt Openings

23 - 50

DOOR - FRONT

PT

FRONT DOOR GLASS (Continued)

(3) Using a suitable wrench, loosen the lower jack

screw nuts.

(4) Raise quarter glass.
(5) Using a suitable allen wrench, rotate jack-

screws to achieve the proper gap between the quarter
glass, door glass, and top.

(6) Verify that the quarter glass maintains even

contact with the outer belt weatherstrip.

(7) Cycle quarter glass between full up and full

down positions. Verify operation and adjust as neces-
sary.

(8) Tighten all fasteners.
(9) Install water dam.
(10) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION).

GLASS – FRONT/REAR ADJUSTMENT

(1) Remove quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

REMOVAL).

(2) Remove water dam.

(3) Loosen three glass attachment bolts. For access

move glass to the full up position loosen two bolts
and lower glass slightly down to access the third bolt.

(4) Raise quarter glass and ensure glass is in the

proper position (Fig. 15).

(5) Tighten two adjustment bolts with glass in the

full up position.

(6) Lower quarter glass approximately 64 mm (2.5

inches) and tighten third bolt.

(7) Cycle quarter glass between full up and full

down positions. Verify operation and adjust as neces-
sary.

(8) Install water dam.
(9) Install quarter trim panel. (Refer to 23 -

BODY/INTERIOR/QUARTER

PANEL

TRIM

-

INSTALLATION)

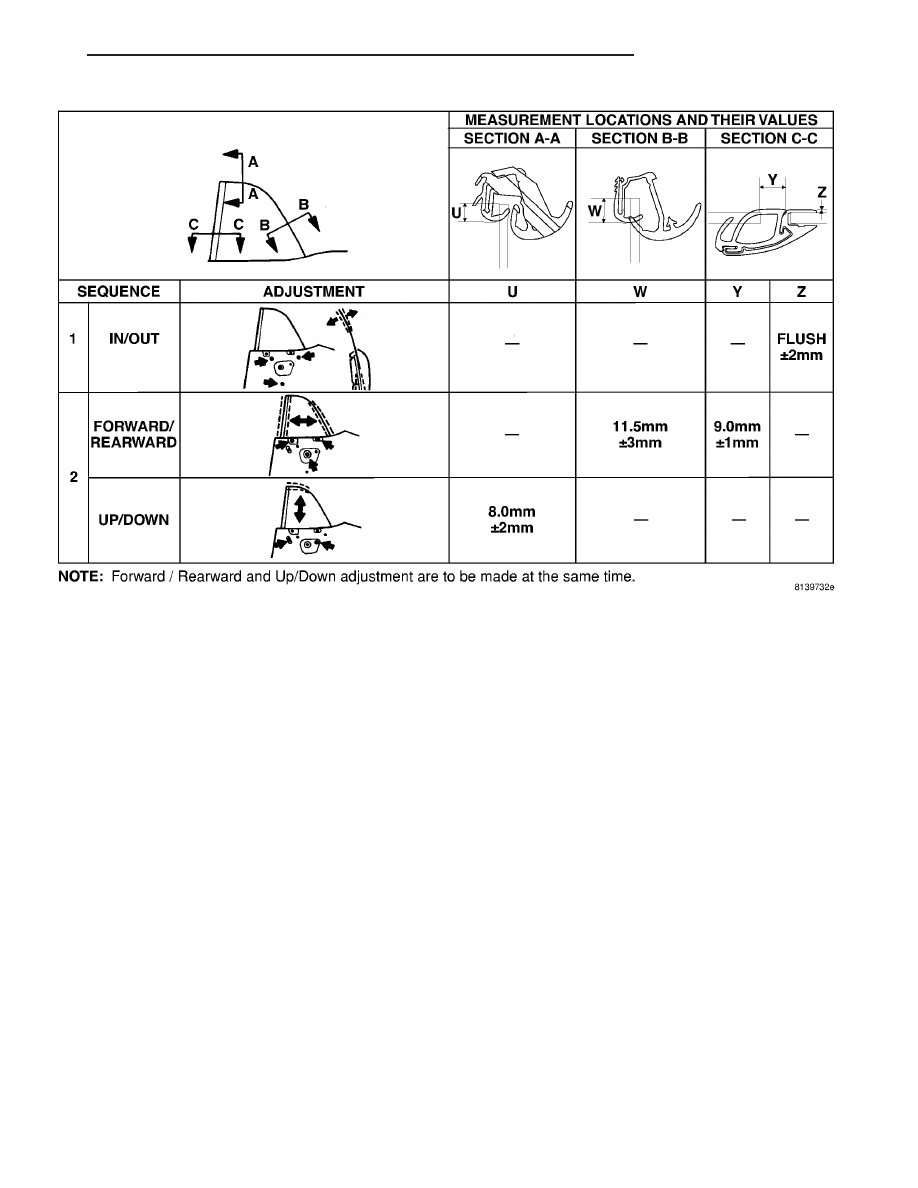

Fig. 15 QUARTER GLASS ADJUSTMENT SPECIFICATIONS

PT

DOOR - FRONT

23 - 51

FRONT DOOR GLASS (Continued)

QUARTER GLASS ALIGNMENT VERIFICATION

(1) Raise door glass to full up position.
(2) Cycle quarter glass between full up and full

down positions.

(3) Verify that quarter glass operates smoothly and

maintains correct alignment to convertible top and
door glass.

NOTE: The alignment to door glass can be checked
with the “paper strip test”. Place a piece of paper
on the quarter glass seal and close the door. Slide
the paper along the length of the seal - there should
be some resistance to pulling the paper out. (Fig.
16)

(4) Verify that quarter glass weatherstrip fully

contacts door glass.

(5) Verify that no scissoring of the door glass and

weatherstrip occurs.

(6) If any of the above conditions are found, adjust

quarter glass and/or adjust door glass as necessary.
Repeat Quarter Glass Alignment Verification.

CONDITION - HEIGHT MISMATCH BETWEEN DOOR GLASS
AND QUARTER GLASS WITH TOP DOWN

(1) Verify that the door glass and quarter glass

adjustment procedures have been checked.

(2) Apply masking tape to outside of glass surface

in locations (10), (11), and (12)

(3)

Close and latch top.

(4) With vehicle’s engine running, raise quarter

glass full up and then raise door glass up then turn
engine off.

(5) Mark tape at all three locations (Fig. 17).
(6) Lower top and raise all glass full up.
(7) Measure all three tape locations. Location (10),

(11), and (12) should be between 5 to 8 mm.

(8) Adjust up stop screw (2), if locations (11) and

(12) are not within range of 5 to 8 mm.

(9) Adjust up stop bracket, (5), if location (10) is

not within the range of 5 to 8 mm.

(10) With vehicle engine running, lower, all glasses

and then raise quarter glasses full up and then raise
door glasses full up then turn engine off.

(11) Remark and measure, if adjustment is not

within range of 5 to 8 mm repeat Steps 8 though 11.

(12) If adjustment can not be made, refer to CON-

DITION - Door Glass Noise Along A-Pillar When
Closing Door And/Or Door Glass Touching Quarter
Glass Metal Seal Retainer And/Or Wind Noise/Water
Leak Along Quarter Glass Seal.

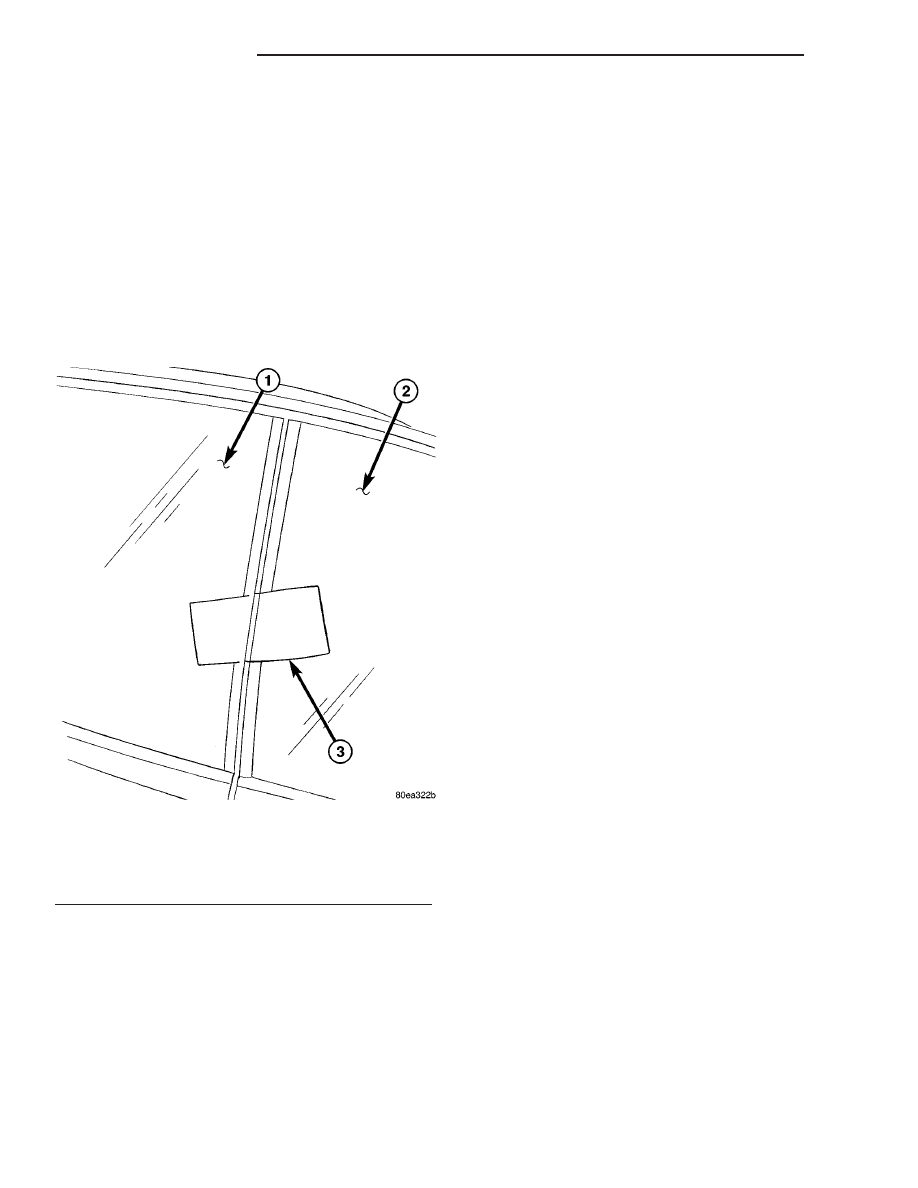

Fig. 16 QUARTER GLASS ADJUSTMENT

VERIFICATION

1 - DOOR GLASS
2 - QUARTER GLASS
3 - PAPER STRIP

23 - 52

DOOR - FRONT

PT

FRONT DOOR GLASS (Continued)

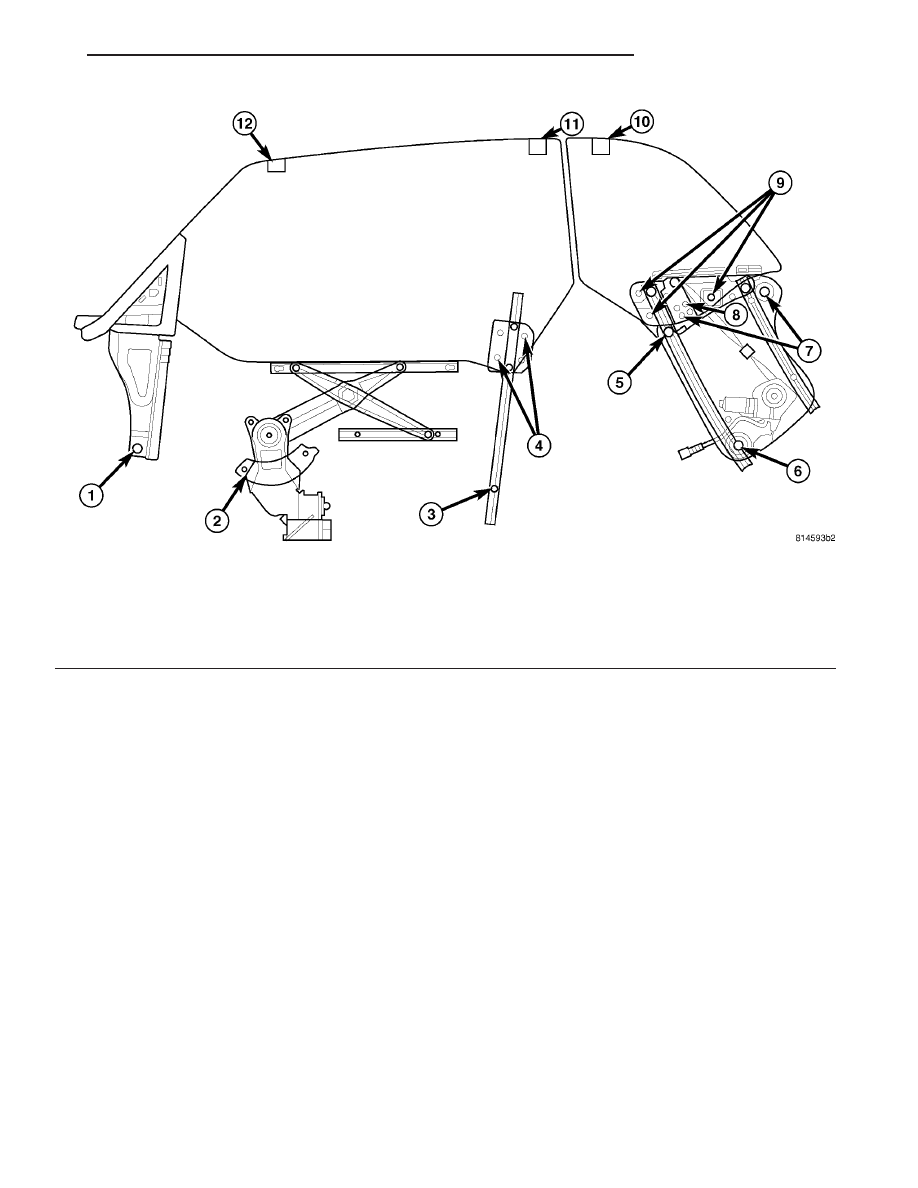

Fig. 17 HEIGHT BETWEEN GLASS

1 - CROSS CAR SCREW - IN AND OUT ADJUSTMENT
2 - UP STOP SCREWS
3 - CROSS CAR SCREW IN - AND OUT ADJUSTMENT
4 - FORE AND AFT GLASS ADJUSTMENT SCREWS
5 - UP STOP BRACKET - UP AND DOWN ADJUSTMENT
6 - CROSS CAR SCREW - IN AND OUT ADJUSTMENT

7 - CROSS CAR SCREW - IN AND OUT ADJUSTMENT
8 - CROSS CAR SCREW - IN AND OUT ADJUSTMENT
9 - FORE AND AT GLASS ADJUSTMENT SCREWS
10 - MASKING TAPE
11 - MASKING TAPE
12 - MASKING TAPE

PT

DOOR - FRONT

23 - 53

FRONT DOOR GLASS (Continued)
