Chrysler PT Cruiser. Manual - part 773

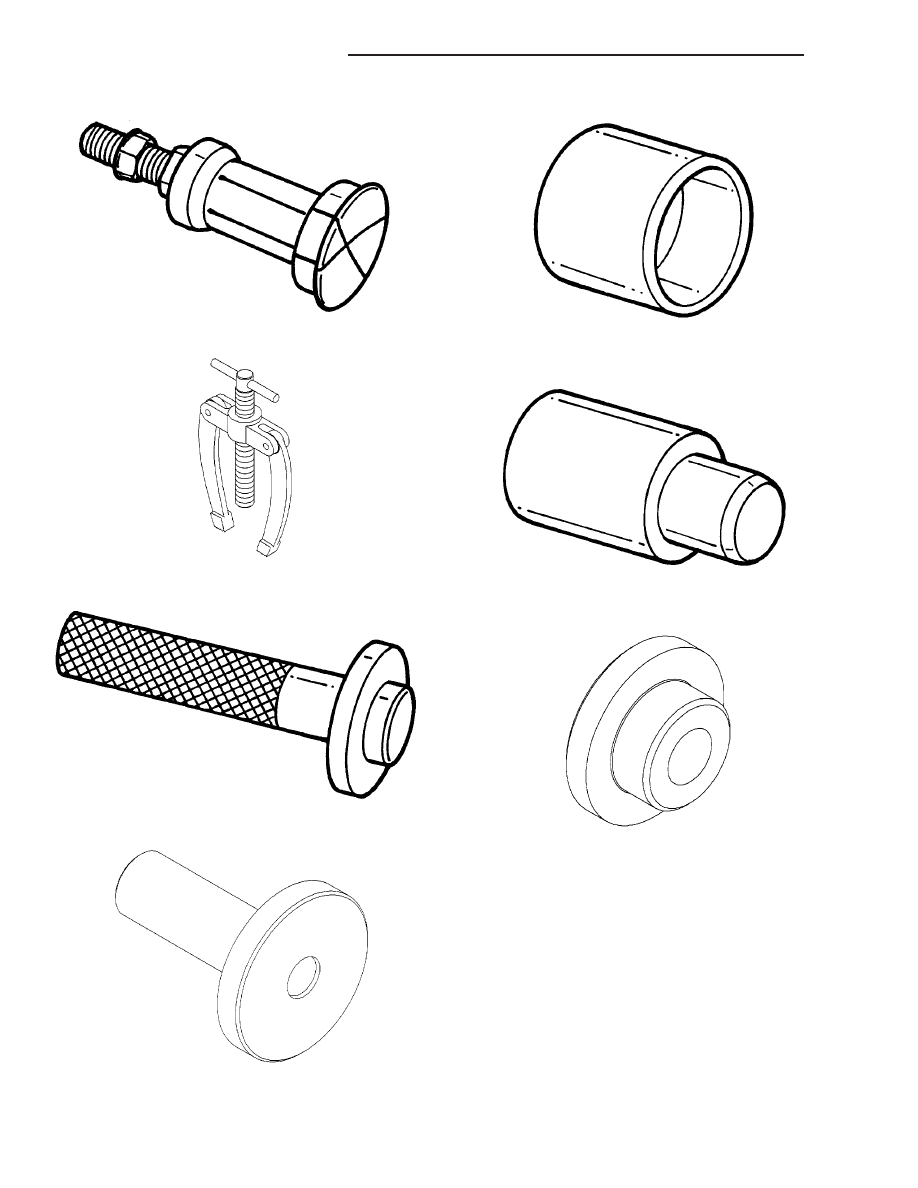

Remover, 8913

Brace Tool, 8915

Installer, 8916

Support Base, 8917

Protect Sleeve, 8918

Protect Button, 8919

Installer, 8921

21 - 46

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

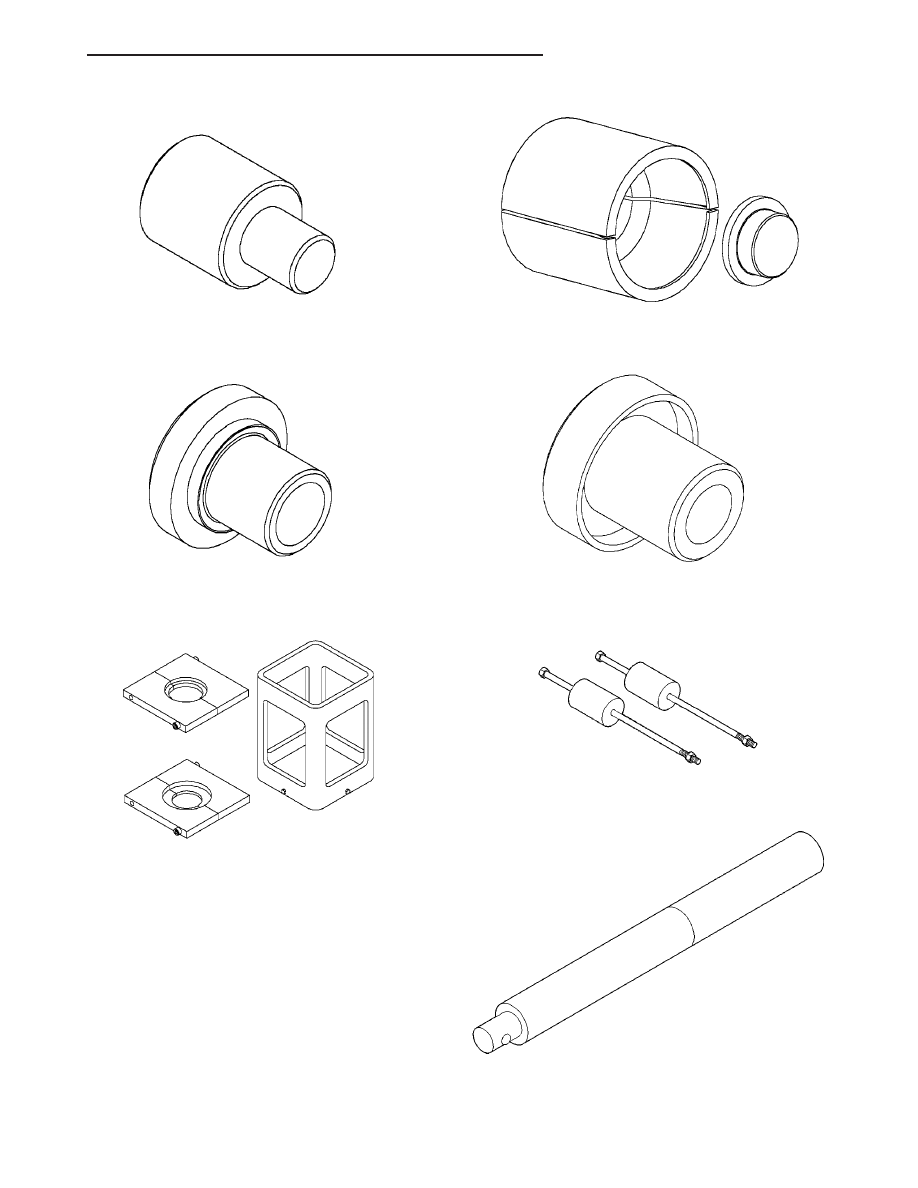

Protector, 8923

Installer, 8924

Fixture, 8925

Remover, 8926

Installer, 8953

Puller/Slide Hammer, C-3752

Universal Handle, C-4171

PT

G288 MANUAL TRANSAXLE

21 - 47

G288 MANUAL TRANSAXLE (Continued)

AXLE SEAL

REMOVAL

(1) Raise vehicle on hoist.
(2) Remove halfshaft(s) and intermediate shaft

assembly if necessary. (Refer to 3 - DIFFERENTIAL
& DRIVELINE/HALF SHAFT - REMOVAL)

(3) Using suitable screwdriver, remove axle seal

from transaxle case (Fig. 111). Use care not to dam-
age seal bore.

INSTALLATION

(1) Using Tool 8916, install new axle seal (Fig.

112). Drive seal until flush with case.

(2) Install

halfshaft(s)

and

intermediate

shaft

assembly (if removed). (Refer to 3 - DIFFERENTIAL
& DRIVELINE/HALF SHAFT - INSTALLATION)

(3) Check transaxle fluid level. (Refer to 21 -

TRANSMISSION/TRANSAXLE/MANUAL/FLUID

-

STANDARD PROCEDURE)

(4) Lower vehicle.

BACKUP LAMP SWITCH

REMOVAL

(1) Disconnect battery negative cable.
(2) Raise vehicle on hoist.
(3) Diesel Models: Remove engine compartment

lower silencer (Fig. 113).

(4) Disconnect backup lamp switch connector.

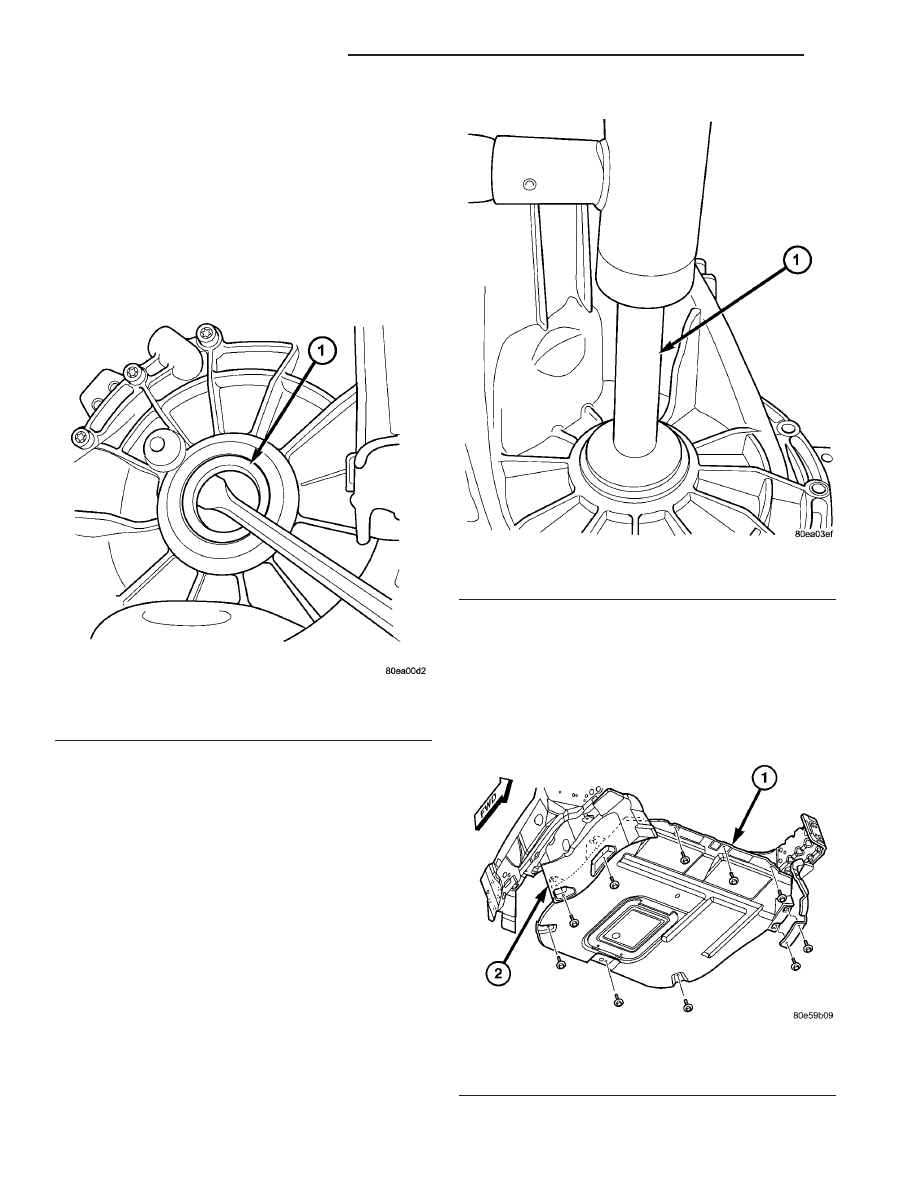

Fig. 111 Axle Seal Removal

1 - AXLE SEAL

Fig. 112 Axle Seal Installation

1 - TOOL 8916

Fig. 113 Engine Compartment Lower Silencer

1 - ENGINE COMPARTMENT SILENCER
2 - ACCESSORY DRIVE BELT SPLASH SHIELD

21 - 48

G288 MANUAL TRANSAXLE

PT

(5) Remove backup lamp switch (Fig. 114).

INSTALLATION

(1) Install backup lamp switch and torque to 24

N·m (18 ft. lbs.) (Fig. 114).

(2) Connect backup lamp switch connector.
(3) Diesel Models: Install engine compartment

lower silencer (Fig. 113).

(4) Lower vehicle.
(5) Connect battery negative cable.

CLUTCH BELLHOUSING

DISASSEMBLY

(1) Using suitable punch/drift, remove input shaft

seal (Fig. 115) and discard.

(2) Remove output shaft roller bearing (Fig. 116).

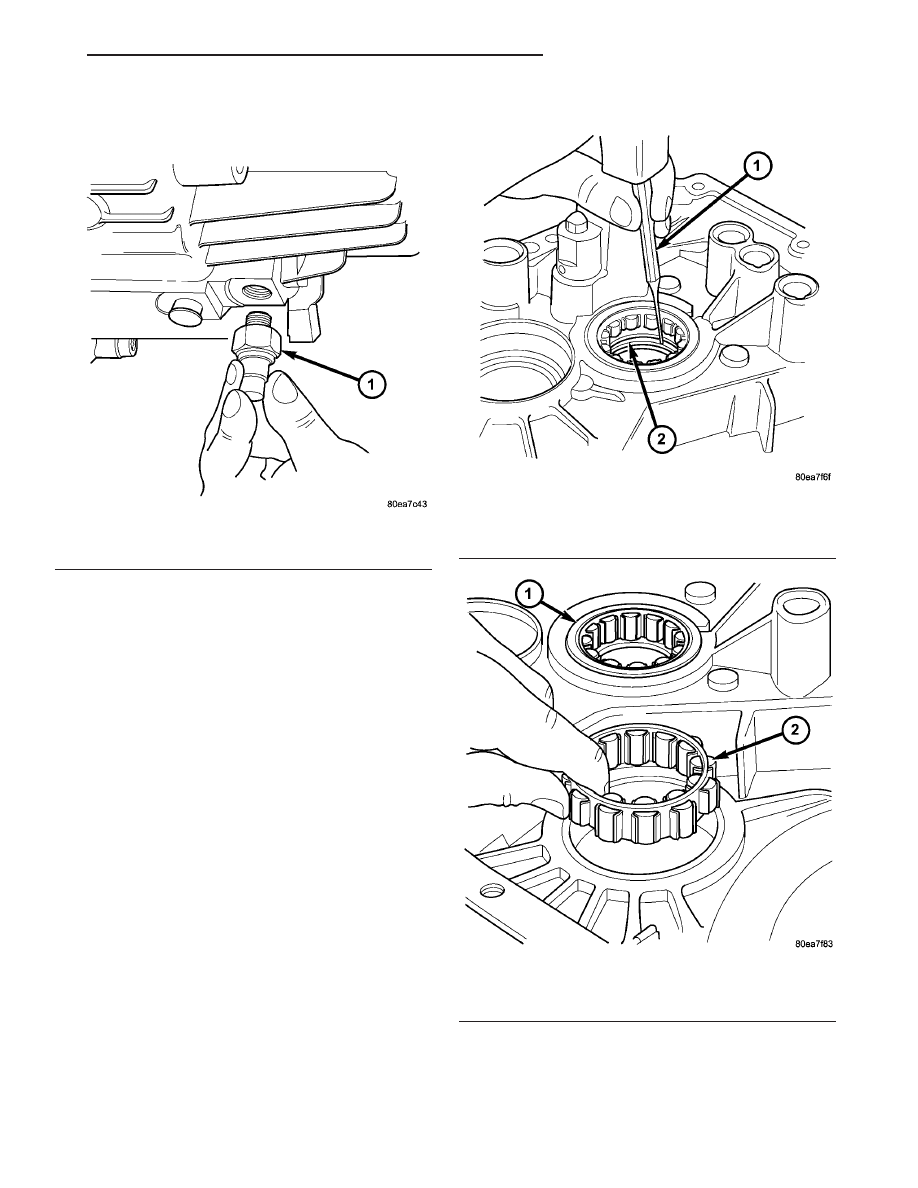

Fig. 114 Backup Lamp Switch

1 - BACKUP LAMP SWITCH

Fig. 115 Input Shaft Seal Removal

1 - DRIFT
2 - SEAL

Fig. 116 Output Shaft Bearing Removal

1 - INPUT SHAFT BEARING
2 - OUTPUT SHAFT BEARING

PT

G288 MANUAL TRANSAXLE

21 - 49

BACKUP LAMP SWITCH (Continued)
