(18) Install gearshift crossover and selector cables

to transaxle shift mechanism. Secure to cable bracket
with NEW retainer clips (Fig. 108).

(19) Install PDC/air cleaner assembly bracket (Fig.

109).

(20) Install PDC into position.
(21) Install air cleaner assembly (Fig. 110).

(22) Connect battery negative cable.

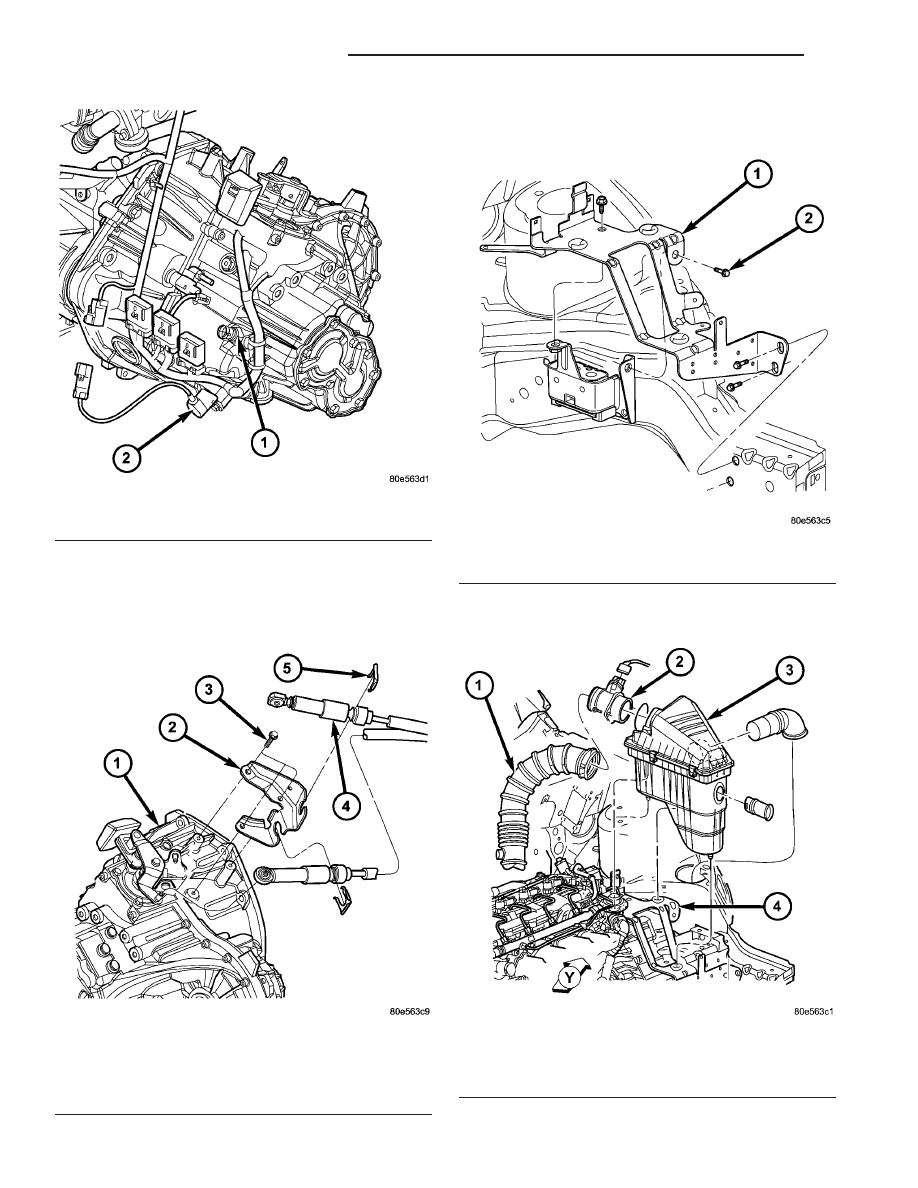

Fig. 108 Gear Shift Cables and Bracket at Transaxle

1 - TRANSAXLE
2 - GEAR SHIFT CABLE BRACKET
3 - BOLT (3)
4 - CABLE ASSEMBLY
5 - RETAINER (2)

Fig. 107 VSS and Back-Up Lamp Switches

1 - BACK-UP LAMP SWITCH
2 - VEHICLE SPEED SENSOR (VSS)

Fig. 109 Air Cleaner/PDC Bracket

1 - BRACKET
2 - BOLT (4)

Fig. 110 Air Cleaner Assembly

1 - DUCT
2 - MASS AIR FLOW SENSOR
3 - AIR CLEANER ASSEMBLY
4 - BRACKET

21 - 42

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

SPECIFICATIONS

GENERAL SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Transaxle Type

Constant-mesh, fully synchronized five speed with

integral differential

Lubrication Method

Splash oil collected in oil troughs and distributed to

mainshafts via gravity

Fluid Type

ATF+4 (Automatic Transmission Fluid)

Fluid Capacity

2.2L Turbo Diesel: 2.0L (2.1 qts.)

2.4L Turbo: 1.8L (1.9 qts.)

GEAR RATIOS

GEAR

RATIO

2.2L TURBO DIESEL

2.4L TURBO

1ST

4.25

3.92

2ND

2.35

2.21

3RD

1.46

1.46

4TH

1.03

1.11

5TH

0.79

0.88

REVERSE

3.81

3.62

Final Drive Ratio (FDR)

3.29

3.29

INPUT SHAFT

BLOCKER RING WEAR GAP

3RD GEAR

0.74-1.64 mm (0.029-0.065 in.)

4TH GEAR

0.81-1.59 mm (0.032-0.063 in.)

5TH GEAR

0.79-1.62 mm (0.031-0.064 in.)

OUTPUT SHAFT

BLOCKER RING WEAR GAP

1ST GEAR

0.86-2.19 mm (0.034-0.086 in)

2ND GEAR

0.82-2.19 mm (0.032-0.086 in.)

REVERSE SHAFT

BLOCKER RING WEAR GAP

REVERSE GEAR

0.97-1.70 mm (0.038-0.067 in.)

PT

G288 MANUAL TRANSAXLE

21 - 43

G288 MANUAL TRANSAXLE (Continued)

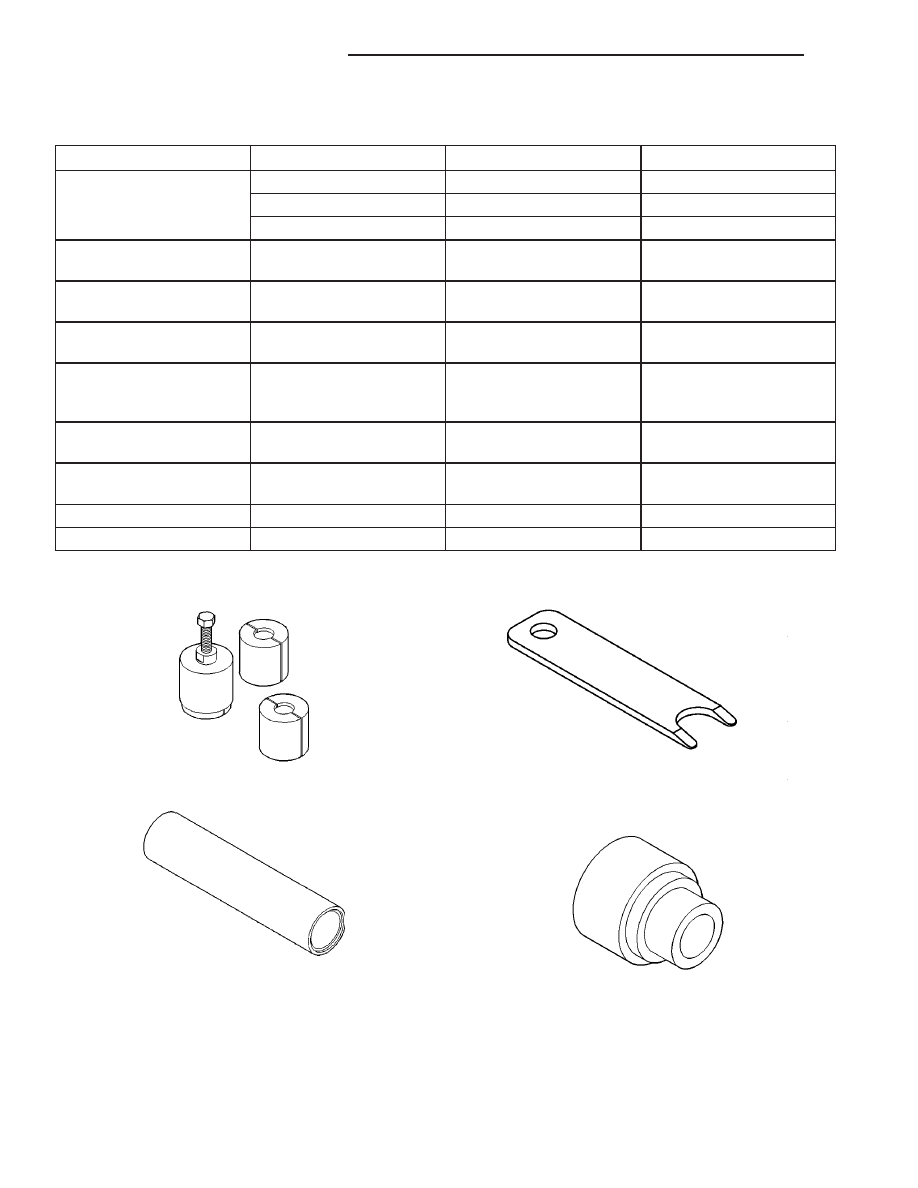

TORQUE SPECIFICATIONS

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Bolt (4), Concentric Slave

Cylinder (CSC)-to-

Bellhousing Halve

Step 1 - 2 N·m

—

Step 1 - 18 In. Lbs.

Step 2 - 5 N·m

—

Step 2 - 44 In. Lbs.

Step 3 - 8.4 N·m

—

Step 3 - 74 In. Lbs.

Bolt (9), End Cover-to-

Case

23

17

—

Bolt (12), Differential Ring

Gear-to-Carrier

85

63

—

Bolt (4), Shift Mechanism-

to-Case

20-25

15-18

177-221

Bolt (18), Transaxle Case

Halve-to-Bellhousing

Halve

28

21

—

Detent Assembly, Shift

Shaft

20-25

15-18

177-221

Plug, Shift Shaft

Crossover Detent

20-25

15-18

177-221

Plug, Transaxle Drain/Fill

39-47

29-35

345-416

Switch, Back-up Lamp

24

18

212

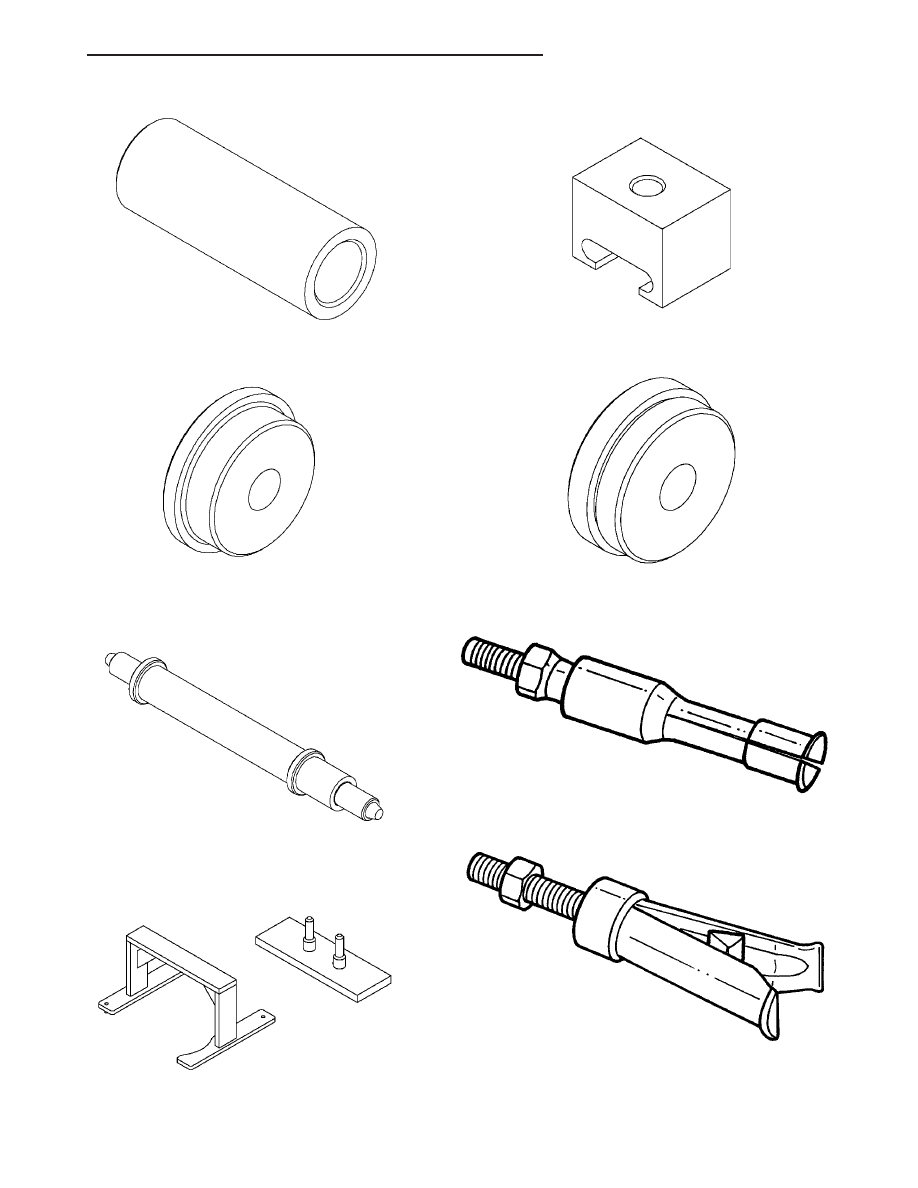

SPECIAL TOOLS

Puller Set, 5048

Installer, 6448

Disconnect Tool, 6638A

Remover, 6954

21 - 44

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

Installer, 8864

Installer, 8866

Remover/Installer, 8868

Fixture, 8869

Remover, 8870

Installer, 8871

Remover, 8911

Remover, 8912
