(26) Install concentric slave cylinder (Fig. 87).

Torque bolts in three passes to specified torque.
(Refer to 21 - TRANSMISSION/TRANSAXLE/MAN-
UAL - SPECIFICATIONS)

INSTALLATION

INSTALLATION—2.2L TURBO DIESEL

(1) Install transaxle to transmission jack and

secure. Raise transaxle into position and install to
engine.

(2) Install accessible bellhousing-to-block bolts.
(3) Install transaxle upper mount bracket (Fig.

88).

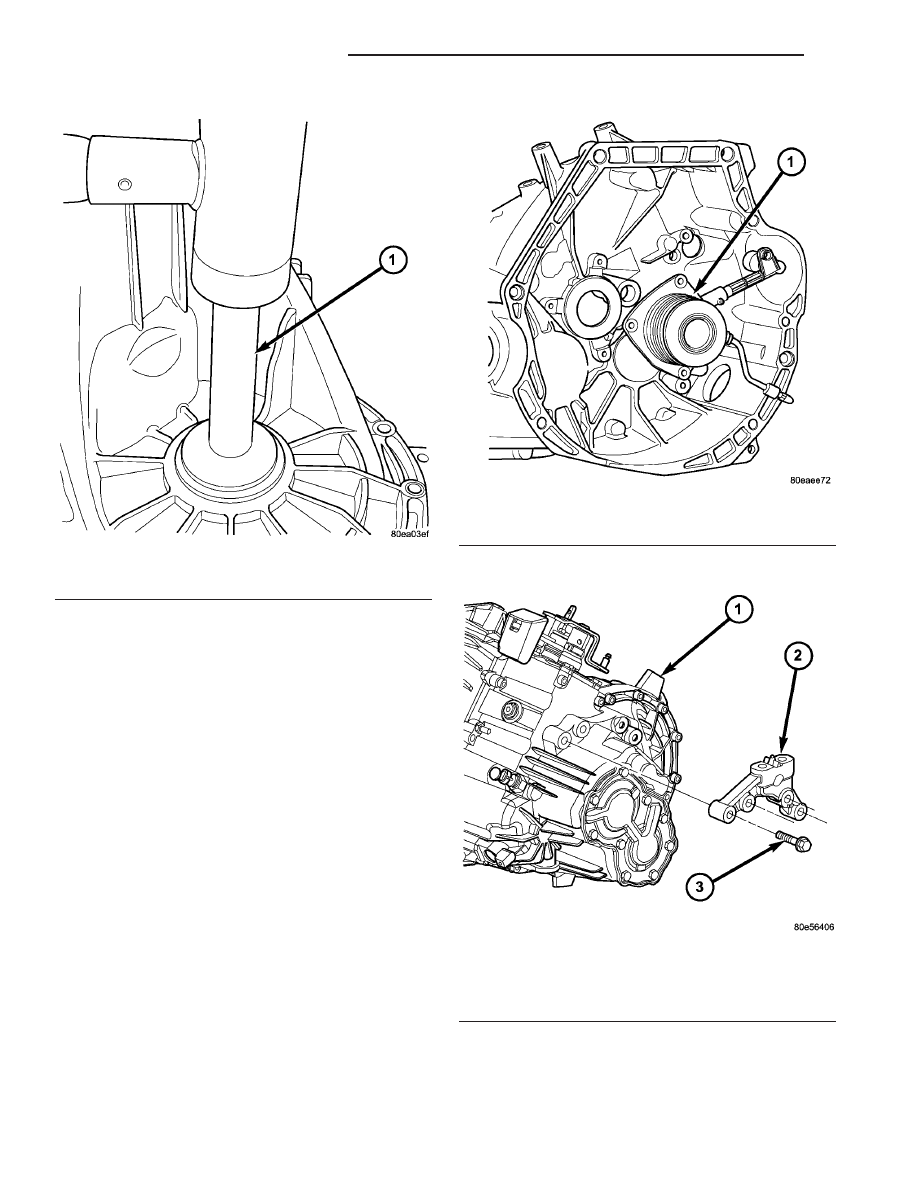

Fig. 86 Axle Seal Installation

1 - TOOL 8916

Fig. 87 CSC Removal/Installation

1 - CONCENTRIC SLAVE CYLINDER

Fig. 88 Transaxle Upper Mount Bracket

1 - TRANSAXLE
2 - BRACKET
3 - BOLT

21 - 34

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

(4) Raise transaxle with jack until mount bracket

pilots into upper mount. Access engine compartment.
Install and torque upper mount-to-transaxle bracket
bolts (Fig. 89).

(5) Remove transmission jack.
(6) Install starter motor into position. Install

ground cable and lower starter mounting bolt (Fig.
90).

(7) Install lower bellhousing bolt.
(8) Install two (2) intercooler connector pipe-to-en-

gine oil pan bolts (Fig. 91).

(9) Remove transaxle fill plug and add suitable

amount of ATF+4 (Automatic Transmission Fluid—
Type 9602). Torque fill plug to 39-47 N·m (29-35 ft.
lbs.). (Refer to 21 - TRANSMISSION/TRANSAXLE/
MANUAL/FLUID - STANDARD PROCEDURE)

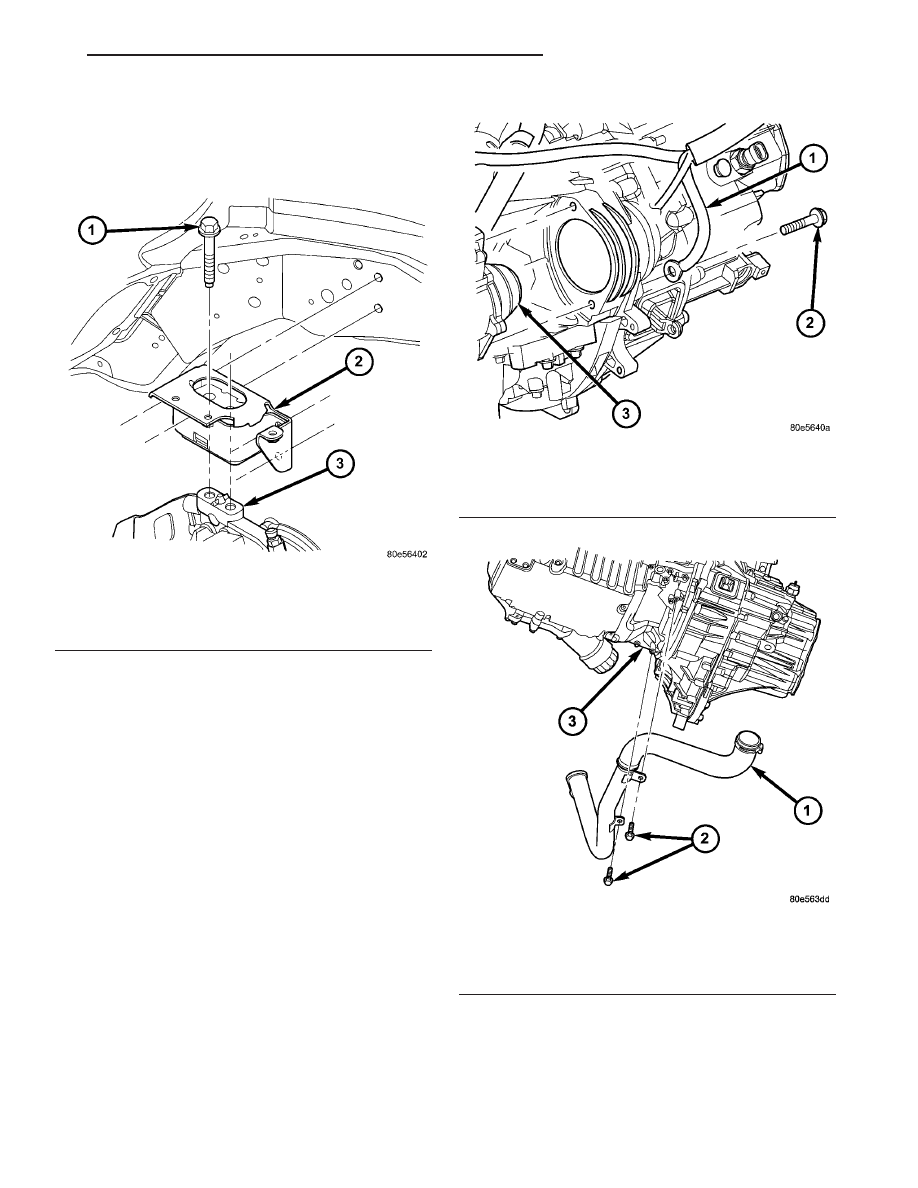

Fig. 89 Upper Mount-to-Bracket

1 - BOLT (2)
2 - MOUNT
3 - BRACKET

Fig. 90 Starter Bolt and Ground Cable

1 - GROUND CABLE
2 - BOLT
3 - STARTER MOTOR

Fig. 91 Intercooler Inlet Hose Fasteners

1 - INTERCOOLER INLET HOSE
2 - SCREW (2)
3 - STRUCTURAL COLLAR

PT

G288 MANUAL TRANSAXLE

21 - 35

G288 MANUAL TRANSAXLE (Continued)

(10) Install intermediate shaft/bearing assembly

into position. Install and torque bearing-to-retainer
bolts (Fig. 92).

(11) Install halfshafts.
(12) Lower vehicle.
(13) Connect clutch hydraulic plumbing to slave

cylinder quick-connect (Fig. 93). An audible “click”
should be heard. Verify connection by pulling out-
ward.

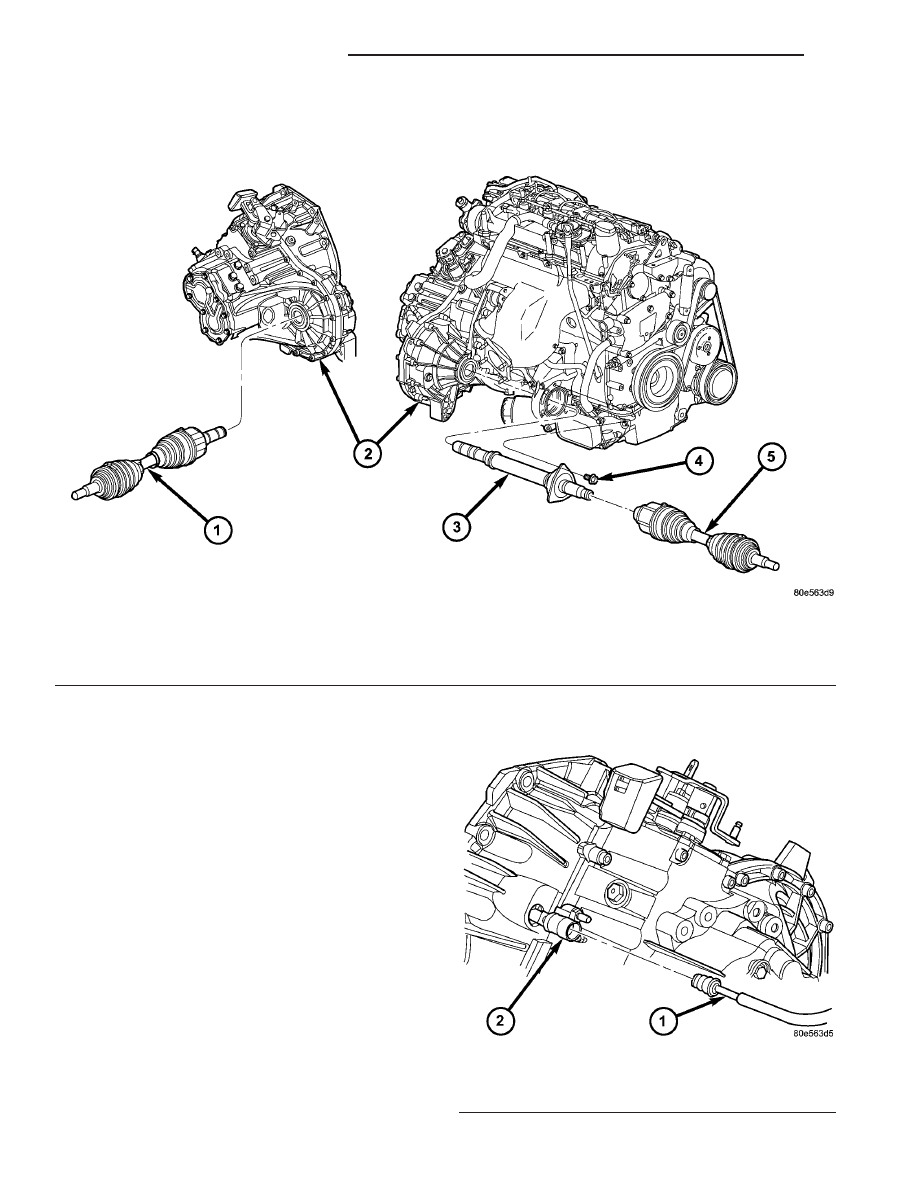

Fig. 92 Halfshaft and Intermediate Shaft

1 - HALFSHAFT (LH)
2 - TRANSAXLE
3 - INTERMEDIATE SHAFT

4 - BOLT (3)
5 - HALFSHAFT (RH)

Fig. 93 Clutch Slave Cylinder Hydraulic Connection

1 - MASTER CYLINDER TUBE
2 - SLAVE CYLINDER

21 - 36

G288 MANUAL TRANSAXLE

PT

G288 MANUAL TRANSAXLE (Continued)

(14) Connect vehicle speed sensor connector (Fig.

94).

(15) Connect back-up lamp switch connector (Fig.

94).

(16) Install power steering reservoir into position

and torque bolts (Fig. 95).

(17) Install gearshift cable bracket and torque

bolts (Fig. 96).

(18) Install gearshift crossover and selector cables

to transaxle shift mechanism. Secure to cable bracket
with NEW retainer clips (Fig. 96).

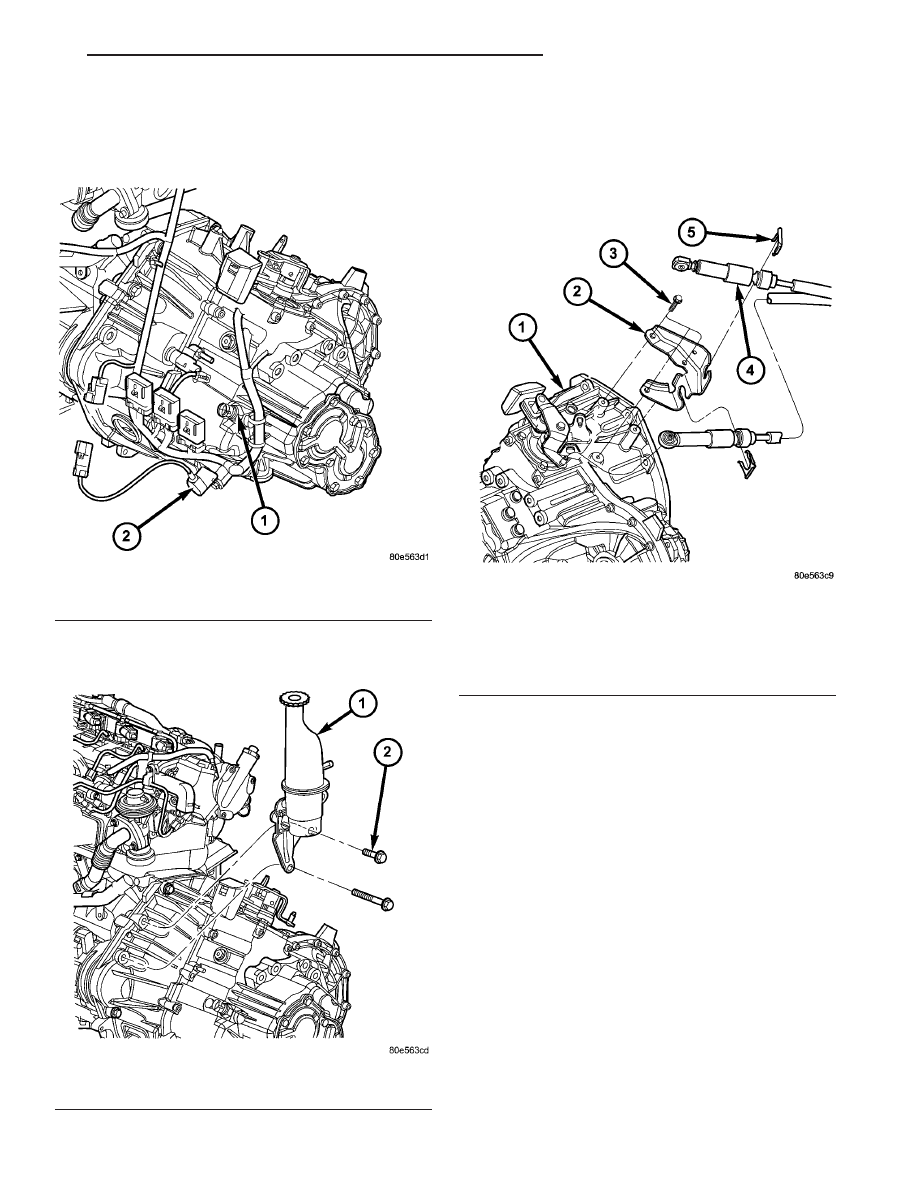

Fig. 94 VSS and Back-Up Lamp Switches

1 - BACK-UP LAMP SWITCH
2 - VEHICLE SPEED SENSOR (VSS)

Fig. 95 Power Steering Reservoir

1 - RESERVOIR
2 - BOLT

Fig. 96 Gear Shift Cables and Bracket at Transaxle

1 - TRANSAXLE
2 - GEAR SHIFT CABLE BRACKET
3 - BOLT (3)
4 - CABLE ASSEMBLY
5 - RETAINER (2)

PT

G288 MANUAL TRANSAXLE

21 - 37

G288 MANUAL TRANSAXLE (Continued)
