(3) Using Tool 8868, drive out shift shaft needle

bearing (Fig. 117) and discard.

(4) Using Tools 8915 and 8913, remove differential

bearing cup from clutch bellhousing (Fig. 118).

(5) Using Tools 8915 and 8912, remove input shaft

roller bearing from clutch bellhousing (Fig. 119).

(6) Using Tools 8915 and 8913, remove output

shaft bearing race from clutch bellhousing (Fig. 120).

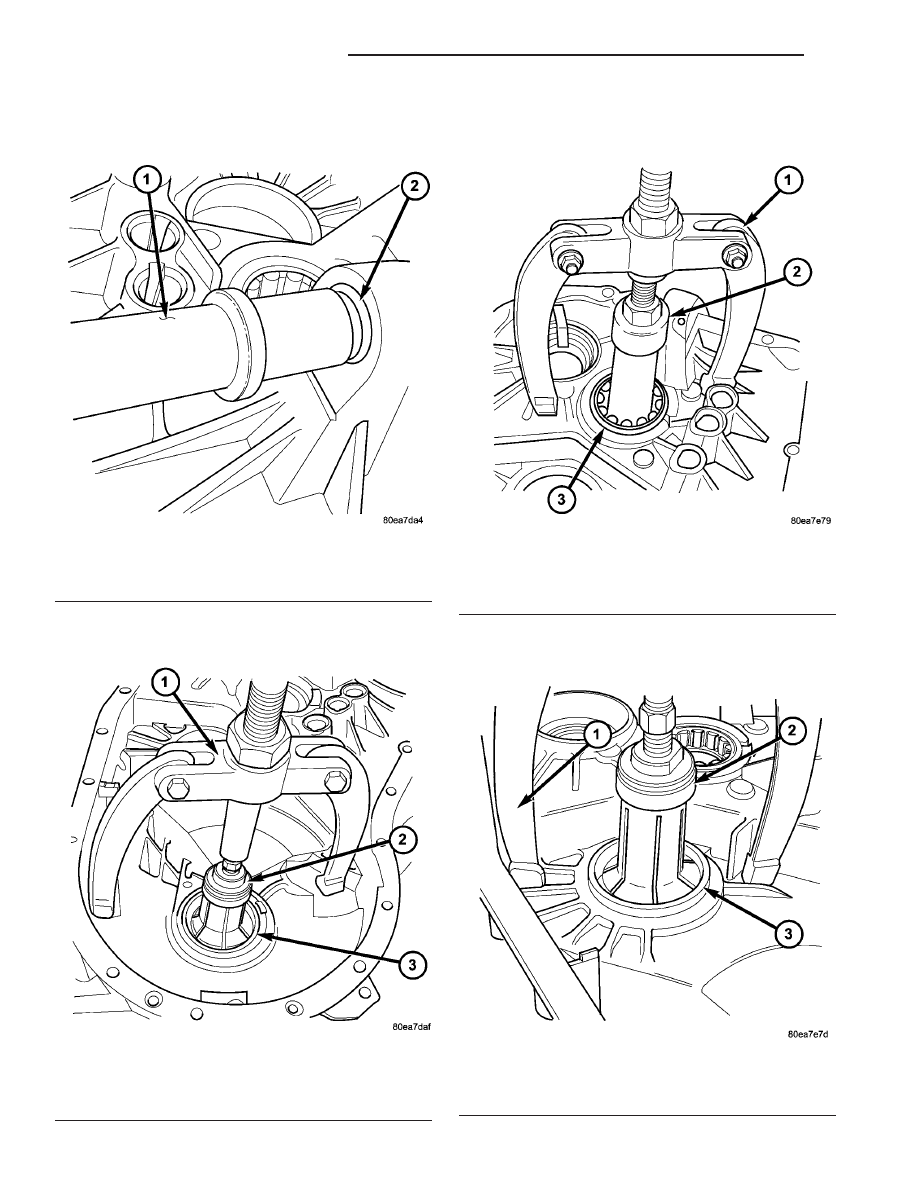

Fig. 117 Shift Shaft Ball Bearing Removal

1 - TOOL 8868
2 - SHIFT SHAFT BALL BEARING

Fig. 118 Differential Bearing Cup Removal

1 - TOOL 8915
2 - TOOL 8913
3 - DIFFERENTIAL BEARING CUP

Fig. 119 Input Shaft Bearing Removal

1 - TOOL 8915
2 - TOOL 8912
3 - INPUT SHAFT BEARING

Fig. 120 Output Shaft Bearing Race Removal

1 - TOOL 8915
2 - TOOL 8913
3 - OUTPUT SHAFT BEARING RACE

21 - 50

G288 MANUAL TRANSAXLE

PT

CLUTCH BELLHOUSING (Continued)

ASSEMBLY

(1) Install differential bearing select shim into

clutch bellhousing pocket (Fig. 121).

(2) Using Tool 8866 and Driver Handle C-4171,

install differential bearing cup into clutch bellhous-
ing until cup bottoms into bore (Fig. 122).

(3) Position input shaft bearing to bore with let-

ters outward (Fig. 123).

(4) Using Tool 8921 and Driver Handle C-4171,

install input shaft roller bearing until it bottoms in
bore (Fig. 124).

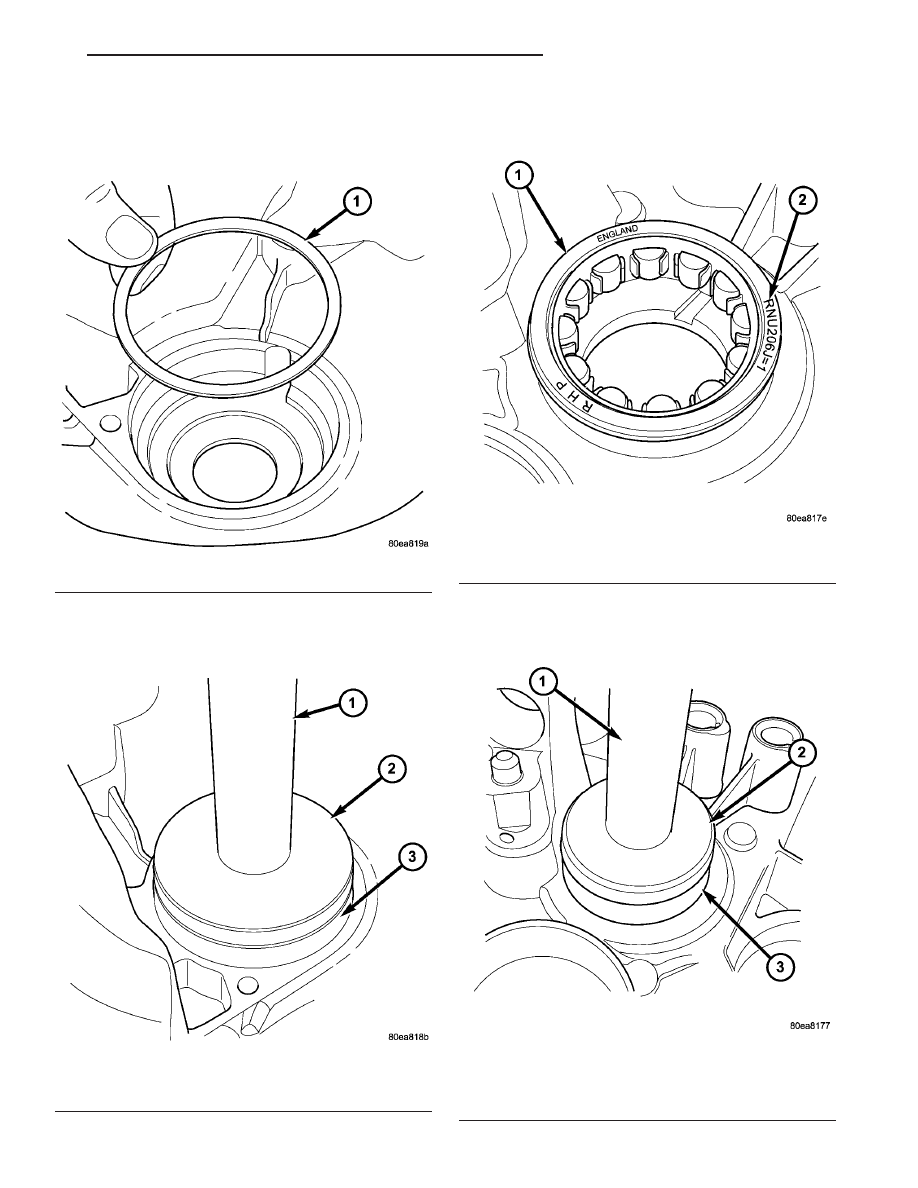

Fig. 121 Differential Bearing Shim

1 - SHIM (SELECT)

Fig. 122 Differential Bearing Cup Installation

1 - TOOL C-4171
2 - TOOL 8866
3 - BEARING CUP

Fig. 123 Input Shaft Bearing Orientation

1 - INPUT SHAFT BEARING
2 - LETTERS UP (OUTWARD)

Fig. 124 Input Shaft Bearing Installation

1 - TOOL C-4171
2 - TOOL 8921
3 - INPUT SHAFT ROLLER BEARING

PT

G288 MANUAL TRANSAXLE

21 - 51

CLUTCH BELLHOUSING (Continued)

(5) Install output shaft bearing race to bore. Ori-

ent smaller inside diameter downward (toward case)
(Fig. 125).

(6) Using Tool 8871 and Driver Handle C-4171,

install output shaft bearing race until it bottoms in
bore (Fig. 126).

(7) Using appropriate end of Tool 8868, install

shift shaft ball bearing until tool bottoms on case
(Fig. 127).

(8) Using Tool 8864, install input shaft oil seal

until tool bottoms on case (Fig. 128).

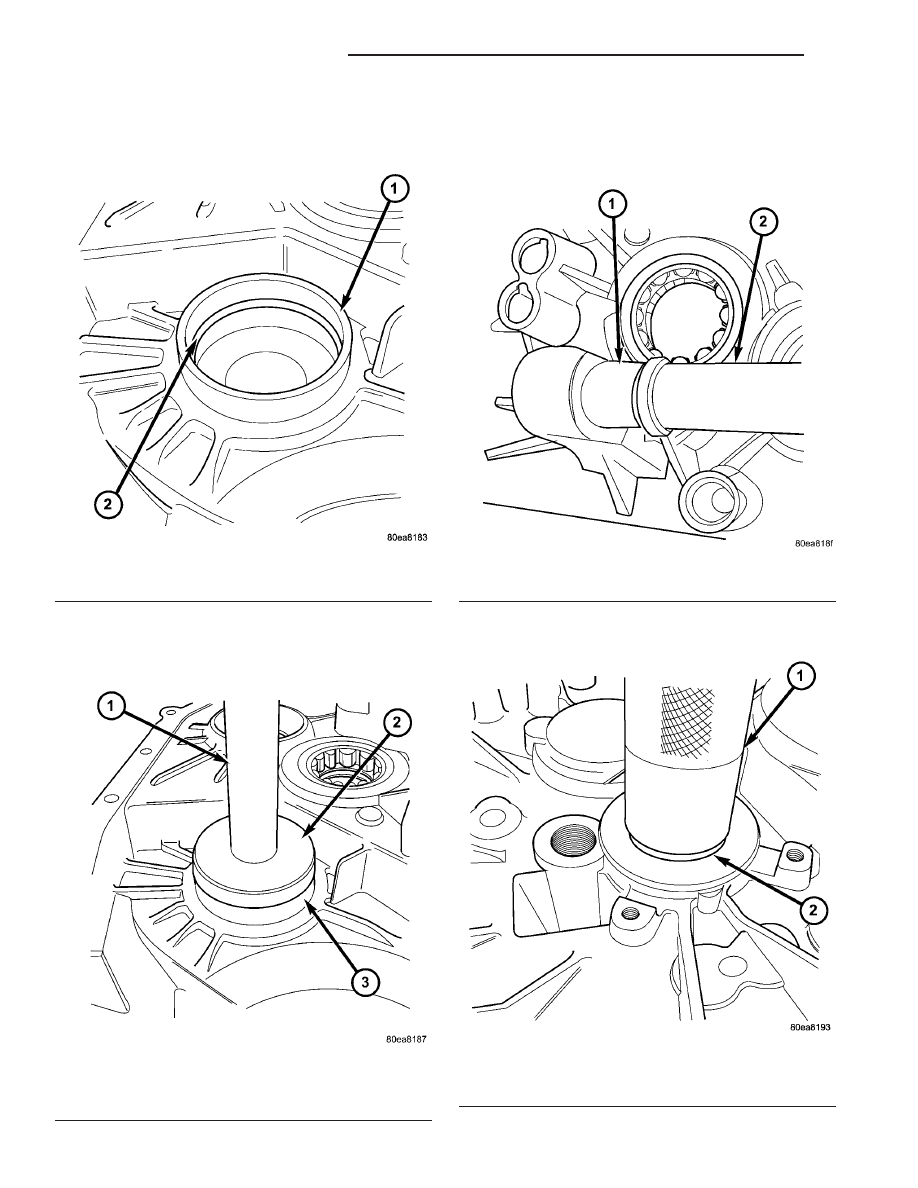

Fig. 125 Output Shaft Bearing Race Orientation

1 - OUTPUT SHAFT BEARING RACE
2 - SMALL DIAMETER DOWN (INWARD)

Fig. 126 Output Shaft Bearing Installation

1 - TOOL C-4171
2 - TOOL 8871
3 - OUTPUT SHAFT BEARING RACE

Fig. 127 Shift Shaft Ball Bearing Installation

1 - BALL BEARING
2 - TOOL 8868

Fig. 128 Input Shaft Seal Installation

1 - TOOL 8864
2 - SEAL, INPUT SHAFT

21 - 52

G288 MANUAL TRANSAXLE

PT

CLUTCH BELLHOUSING (Continued)

DETENT PLUG

DESCRIPTION

The 288 Transaxle utilizes four (4) shift rod detent

plugs (Fig. 129) (Fig. 130). The detent plug is a
spring-loaded ball assembly that engages shift rod
recesses, providing a positive shift feel while main-
taining gear position.

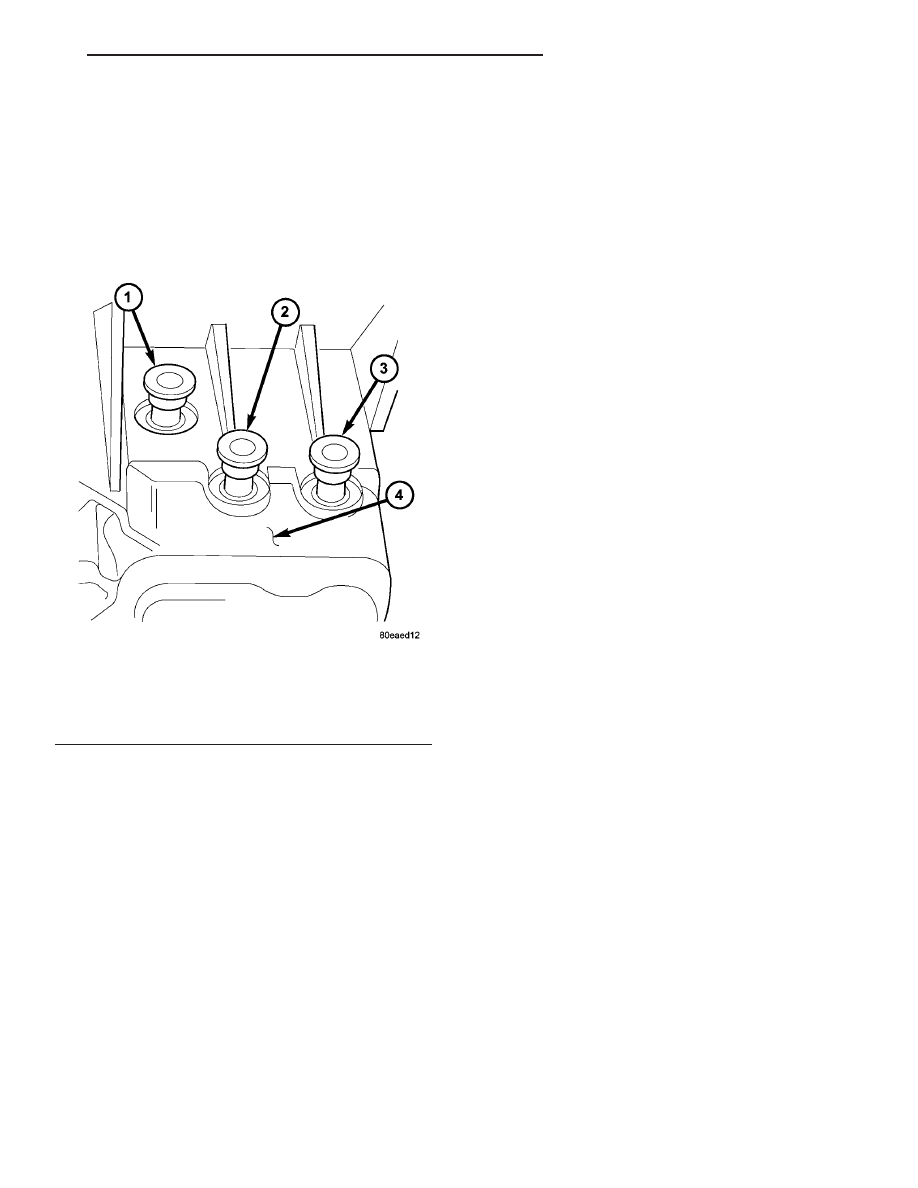

Fig. 129 Detent Plug Identification

1 - FIFTH GEAR DETENT
2 - 3/4 DETENT
3 - 1/2 DETENT
4 - TRANSAXLE HOUSING
