(10) Move the support plate or disc brake adapter

away from the axle. At the same time, loosen the
spindle from the axle and remove it from the back of
the support plate or disc brake adapter.

INSTALLATION

(1) Place a new seal on the spindle (Fig. 26).
(2) Install the spindle from the back side into the

support plate (drum brakes) or disc brake adapter,
then place it into its mounting position on the end of
the axle (Fig. 26).

NOTE: When performing the following step, use
new mounting bolts or clean and apply Mopar

T

Stud & Bearing Mount Adhesive or equivalent to the
original mounting bolt threads before reuse.

(3) Place the support plate (drum brakes) or disc

brake adapter up against the spindle, then install
the four bolts securing the brake shoe support plate
or disc brake adapter, and the spindle to the axle.
Tighten the mounting bolts to a torque of 95 N·m (70
ft. lbs.).

(4) On vehicles equipped with antilock brakes,

install the wheel speed sensor in the disc brake
adapter and install the bolt securing it in place (Fig.
29). Tighten the wheel speed sensor mounting bolt to
a torque of 12 N·m (105 in. lbs.).

(5) Align the parking brake cable routing brackets

with their mounts on the trailing arm. Install the
two bolts securing the cable and routing brackets to
the trailing arm (Fig. 28). Install and tighten the
mounting bolts to a torque of 11 N·m (100 in. lbs.).

(6) Install the hub and bearing on the spindle (Fig.

26). Install a NEW hub and bearing retaining nut.
Tighten the retaining nut to a torque of 217 N·m
(160 ft. lbs.).

(7) Install the hub and bearing dust cap.

NOTE: On vehicles with rear drum brakes, before
installing the drum, it may be necessary to adjust
the rear brakes. (Refer to 5 - BRAKES/HYDRAULIC/
MECHANICAL/BRAKE

PADS/SHOES

-

ADJUST-

MENTS)

(8) On drum brake equipped vehicles, install the

brake drum.

(9) On vehicles equipped with rear disc brakes

(Fig. 27):

(a) Install the brake rotor.
(b) Install the disc brake caliper.
(c) Install the caliper guide pin bolts, then

tighten them to a torque of 22 N·m (192 in. lbs.).
(10) Install the bolts securing the disc brake flex

hose or drum brake flex hose to the axle trailing
arm.

(11) Install the rear tire and wheel assembly.

Tighten all wheel nuts to a torque of 135 N·m (100 ft.
lbs.).

(12) Lower the vehicle.

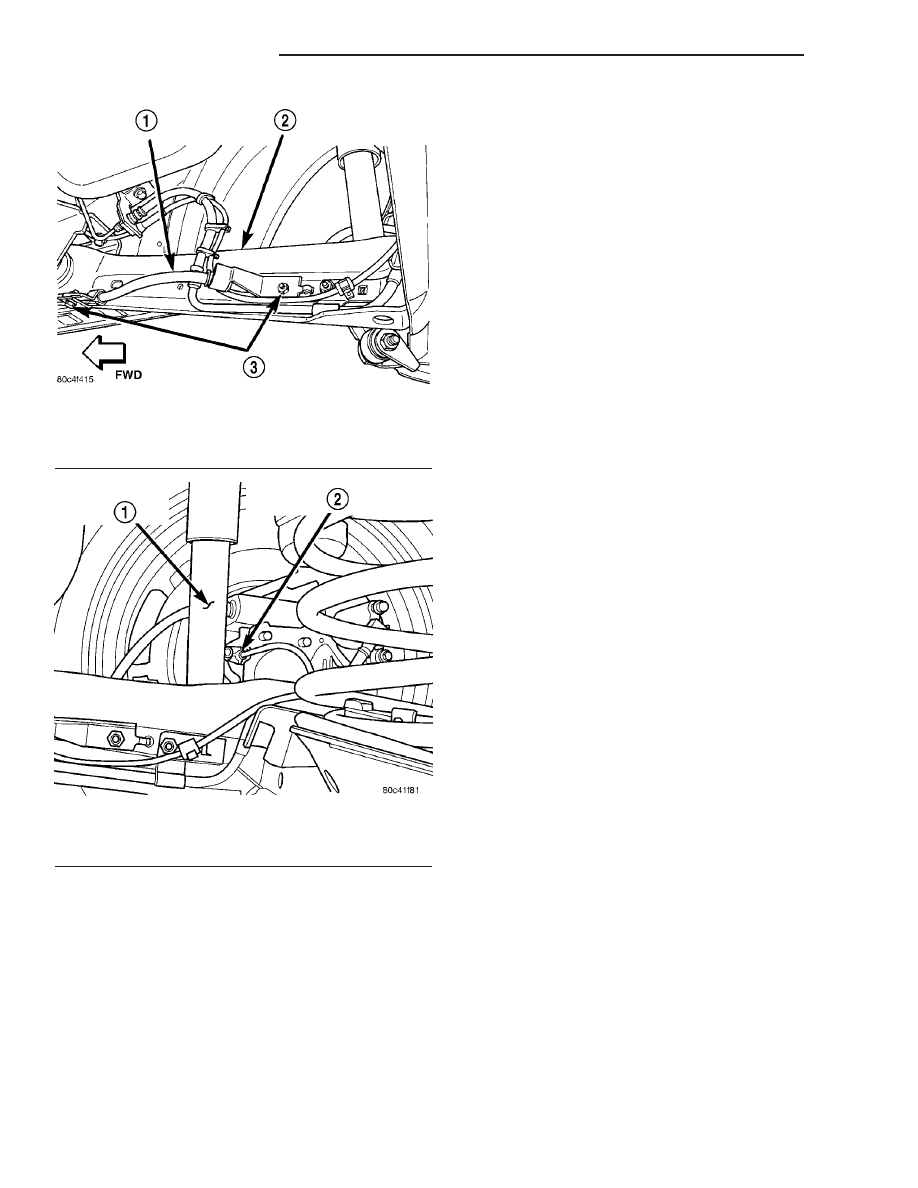

Fig. 28 Cable Routing Bracket Fasteners

1 - CABLE
2 - ARM
3 - FASTENERS

Fig. 29 Wheel Speed Sensor

1 - SHOCK ABSORBER
2 - RIGHT REAR WHEEL SPEED SENSOR

2 - 44

REAR SUSPENSION

PT

SPINDLE (Continued)

SPRING

DESCRIPTION

The springs used on the rear suspension of this

vehicle are the coil type (Fig. 30). They are mounted
straight above the rear axle beam in line with the
rear wheels. A spring isolator is attached to each end
of the coil springs. Coil springs come in various
heights, be sure the correct spring is in use.

REMOVAL

NOTE: Before proceeding, (Refer to 2 - SUSPEN-
SION/REAR - WARNING).

(1) Raise the vehicle. (Refer to LUBRICATION &

MAINTENANCE/HOISTING - STANDARD PROCE-
DURE)

(2) Remove both rear tire and wheel assemblies

from the vehicle.

(3) Remove the bolt securing the watts link bell

crank to the center of the axle (Fig. 30).

(4) If equipped with a rear stabilizer bar, remove

the bolts securing the stabilizer bar cushion retainers
to the rear axle (Fig. 31), then remove the stabilizer
bar from the axle.

(5) Position a transmission jack or equivalent

under the center of the axle raising it enough to sup-
port the axle.

(6) Remove the shock absorber lower mounting

bolts and nuts at the axle (Fig. 30).

(7) Lower the transmission jack until the coil

springs can be removed from the axle.

(8) Remove the coil springs and rubber isolators

(Fig. 30).

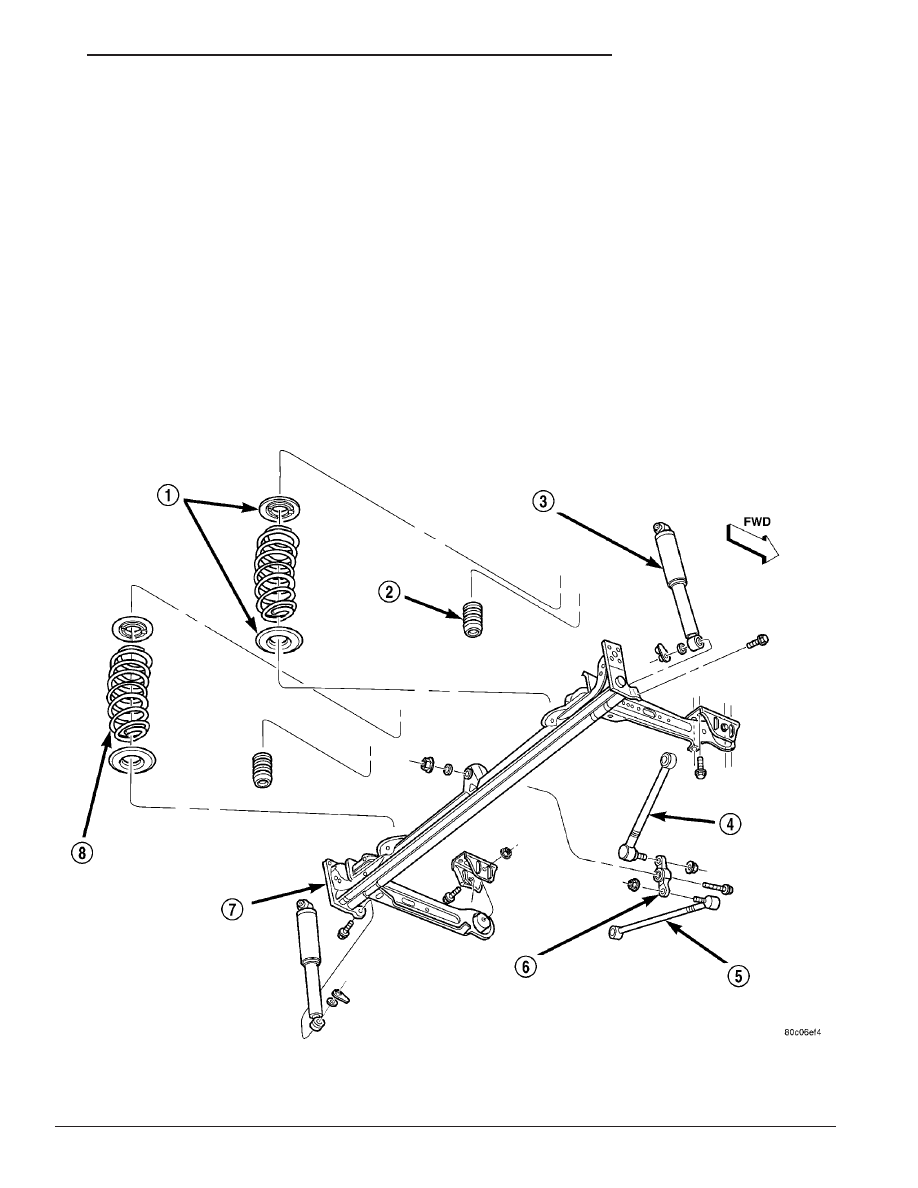

Fig. 30 Rear Suspension

1 - ISOLATORS
2 - JOUNCE BUMPER
3 - SHOCK ABSORBER
4 - WATTS LINK (UPPER)

5 - WATTS LINK (LOWER)
6 - BELL CRANK
7 - AXLE
8 - COIL SPRING

PT

REAR SUSPENSION

2 - 45

INSTALLATION

(1) Install a rubber isolator on each end of the coil

springs wrapping the rubber fingers around the coil
(Fig. 32). Turn the isolators until the rubber abut-
ment butts up against the flat end of the spring coil.

NOTE: Both ends of the coil spring are identical.
Either end of the spring can be the top or bottom.

(2) Place the coil springs on top of the axle spring

perches.

(3) The coil springs require proper orientation to

the body when installed. To do this, turn the coil
springs (along with the rubber isolators) until the
flat end of each upper spring coil lines up with an
imaginary line running parallel with the axle beam
as shown (Fig. 33). Also, make sure that the upper
coils end near the outboard sides of the vehicle and
not 180 degrees of that location.

(4) Raise the transmission jack guiding the coil

springs into the spring mounting brackets on the
body of the vehicle. Raise the jack until the shock
absorber lower mounting bolts can be installed
though the axle brackets and shock absorber lower
mounting eyes (Fig. 30).

(5) Install the washer and nut on the end of each

shock absorber lower mounting bolt. Tighten the
mounting bolts to a torque of 88 N·m (65 ft. lbs.).

(6) Remove the jack.
(7) If equipped with a rear stabilizer bar, hook the

lower ends of the stabilizer bar cushion retainers into
the slots in the back of the axle, then rotate the
opposite end of the retainers upward so the mounting
bolts can be installed. Install the mounting bolt
though each cushion retainer into the threads in the
rear axle (Fig. 31). Tighten the rear stabilizer bar
cushion retainer bolts to a torque of 61 N·m (45 ft.
lbs.).

CAUTION: When installing the watts links and bell
crank to the axle, make sure the bell crank is right-
side-up. When mounted properly, the words “BACK
UP” should be able to be read from the rear over
the top of the axle (Fig. 34).

(8) Install the bolt from the front securing the

watts link bell crank to the center of the axle (Fig.
30). Place the washer and nut on the end of the
mounting bolt and tighten it to a torque of 149 N·m
(110 ft. lbs.).

(9) Install the rear tire and wheel assemblies.

Tighten all wheel nuts to a torque of 135 N·m (100 ft.
lbs.).

(10) Lower the vehicle.
(11) Verify proper vehicle curb height. (Refer to 2 -

SUSPENSION/WHEEL ALIGNMENT - STANDARD
PROCEDURE)

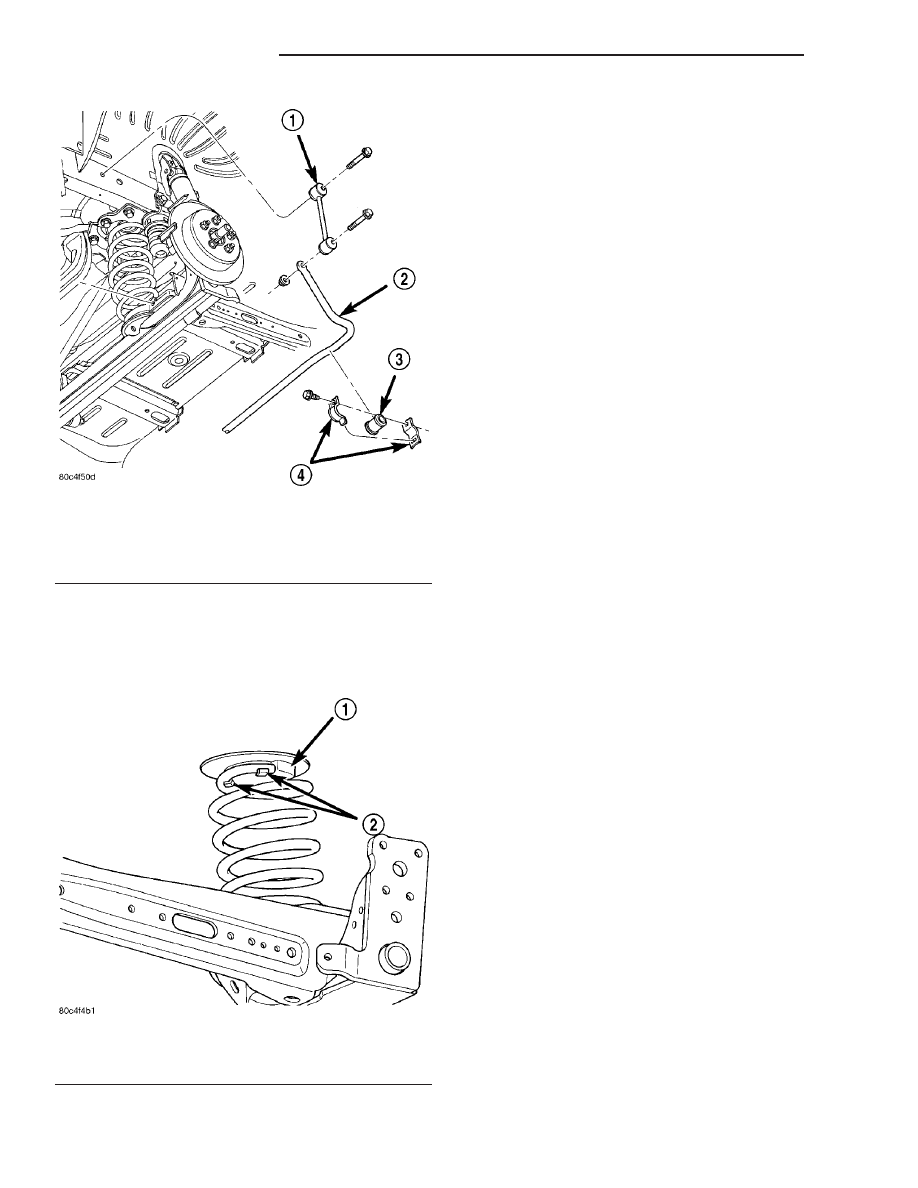

Fig. 31 Stabilizer Bar Mounting

1 - LINK
2 - STABILIZER BAR
3 - CUSHION
4 - RETAINER

Fig. 32 Isolator Properly Installed

1 - ISOLATOR ABUTMENT
2 - FINGERS

2 - 46

REAR SUSPENSION

PT

SPRING (Continued)

STABILIZER BAR

DESCRIPTION

Some versions of this vehicle are equipped with a

rear stabilizer bar. The stabilizer bar interconnects
the rear axle with the frame rails of the vehicle (Fig.
35).

Attachment of the stabilizer bar to the rear frame

rails of the vehicle is through 2 rubber-isolator stabi-
lizer bar links. The stabilizer bar attachment to the
axle is done utilizing two rubber isolated cushions
and retainers.

OPERATION

Jounce and rebound movements affecting one side

of the rear suspension are partially transmitted to
the opposite side of the rear suspension to stabilize
body roll.

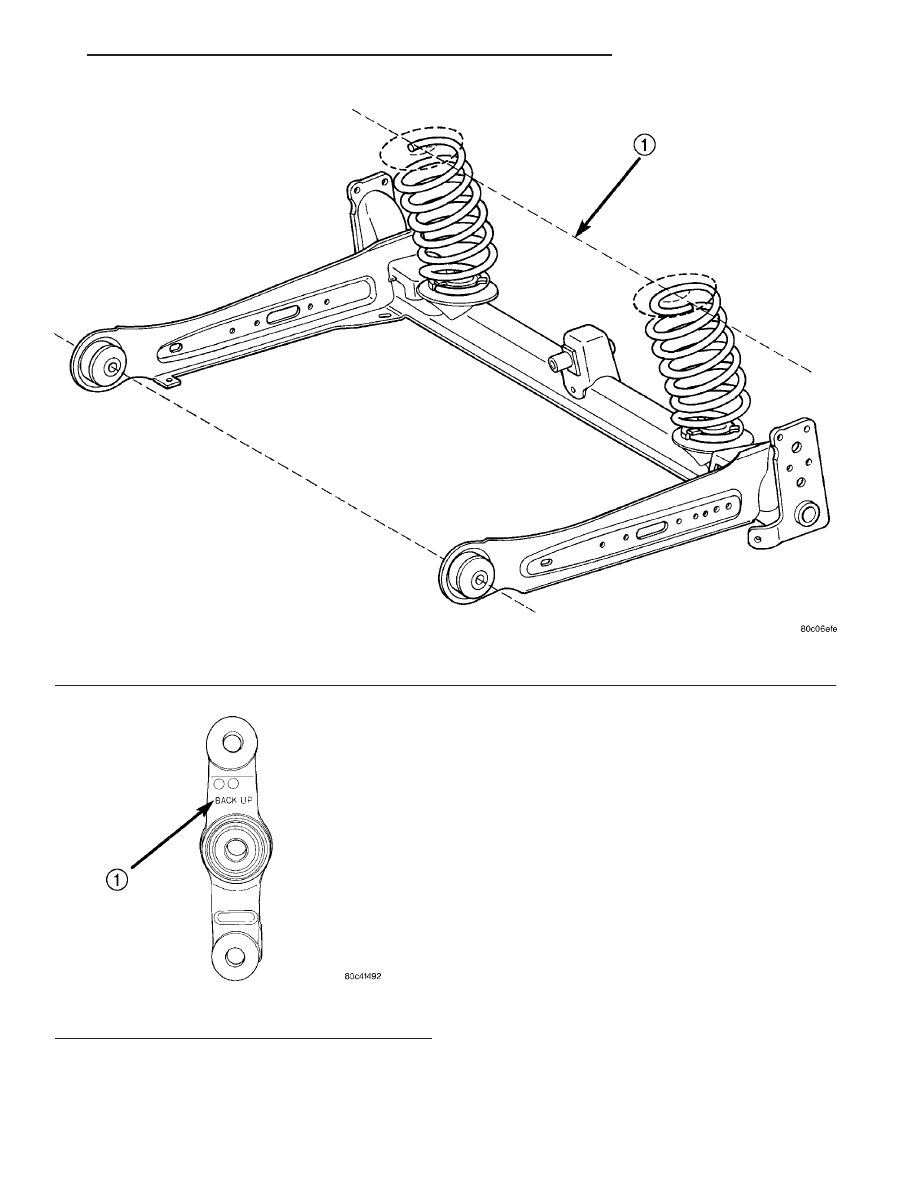

Fig. 33 Coil Spring Orientation
