(2) Correctly isolate remote ground cable when ser-

vicing vehicle by installing the ground cable insulator
on the strut tower ground stud as shown in (Fig. 23)
and installing the nut on the stud. This will pre-
vent

accidental

grounding

of

the

remote

ground cable.

(3) Using a brake pedal positioning tool such as

shown in (Fig. 24) depress brake pedal past its first 1
inch of travel and hold in this position. This will iso-
late the master cylinder reservoir from the brake
hydraulic system, not allowing the brake fluid to
drain out of the reservoir.

(4) Raise vehicle on jackstands or centered on a

hoist. See Hoisting in the Lubrication and Mainte-
nance section of this manual.

(5) Remove the splash shield (Fig. 25) from the

right side of the engine compartment.

(6) Remove entire exhaust system from the vehicle

as a complete assembly using the following steps.

(a) Disconnect the oxygen sensor wiring har-

nesses from the vehicle wiring harness.

(b) Remove the ground strap between the frame

and muffler at the muffler bracket.

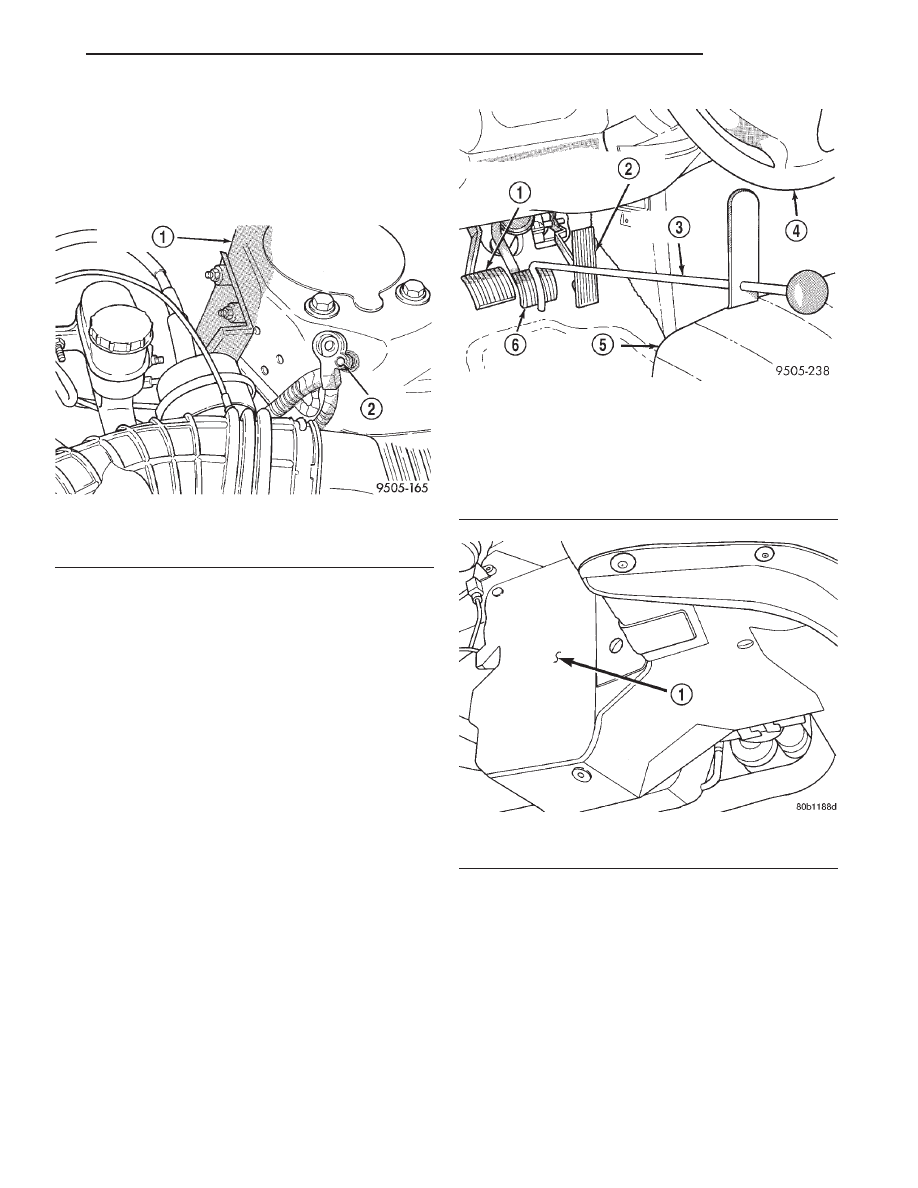

Fig. 23 Correctly Isolated Remote Ground Cable

1 – LEFT STRUT TOWER
2 – GROUND STUD

Fig. 24 Brake Pedal Holding Tool Installed

1 – CLUTCH PEDAL (IF EQUIPPED WITH MANUAL TRANSAXLE)
2 – THROTTLE PEDAL
3 – BRAKE PEDAL HOLDING TOOL
4 – STEERING WHEEL
5 – DRIVER’S SEAT
6 – BRAKE PEDAL

Fig. 25 Right Side Splash Shield

1 – SPLASH SHIELD

JX

BRAKES

5 - 95

REMOVAL AND INSTALLATION (Continued)

(c) Remove attaching bolts from exhaust pipe at

exhaust manifold on engine (Fig. 26).

(d) Remove all exhaust system support/isolators

from

the

vehicle’s

exhaust

system

(Fig.

27).

Remove support/isolators from brackets on exhaust
system components and leave attached to body of
vehicle.

(e) Lower exhaust system as a complete assem-

bly away from the underbody of the vehicle.
(7) Remove the heat shield for the HCU from the

HCU mounting bracket (Fig. 28).

(8) Using Mopar, Brake Parts Cleaner or an equiv-

alent, thoroughly clean all surfaces of the HCU. Also,
thoroughly clean all brake tube to HCU connections.

(9) Remove the 4 chassis brake tubes from the out-

let ports on the HCU (Fig. 29).

(10) Remove the primary and secondary brake

tubes coming from the master cylinder from the HCU
inlet ports (Fig. 30).

(11) Remove the bolt (Fig. 31) attaching the front

leg of the HCU mounting bracket to the front sus-
pension crossmember.

(12) Remove the 2 bolts (Fig. 32) attaching the

back legs of the HCU mounting bracket to the front
suspension crossmember.

(13) Remove bolt (Fig. 33) attaching the side of the

HCU to the mounting bracket.

(14) Remove the 2 bolts (Fig. 34) attaching the top

of the HCU to the mounting bracket.

CAUTION: Do not apply a 12–volt power source to
any terminals of the 25-way CAB connector while
disconnected from the CAB.

(15) Disconnect the 25-way wiring harness connec-

tor from the CAB using the following procedure.
Grasp the lock on the 25-way connector and pull it
out from the connector as far as possible (Fig. 35).
This will unlock and raise the 25-way connector out
of the socket on the CAB.

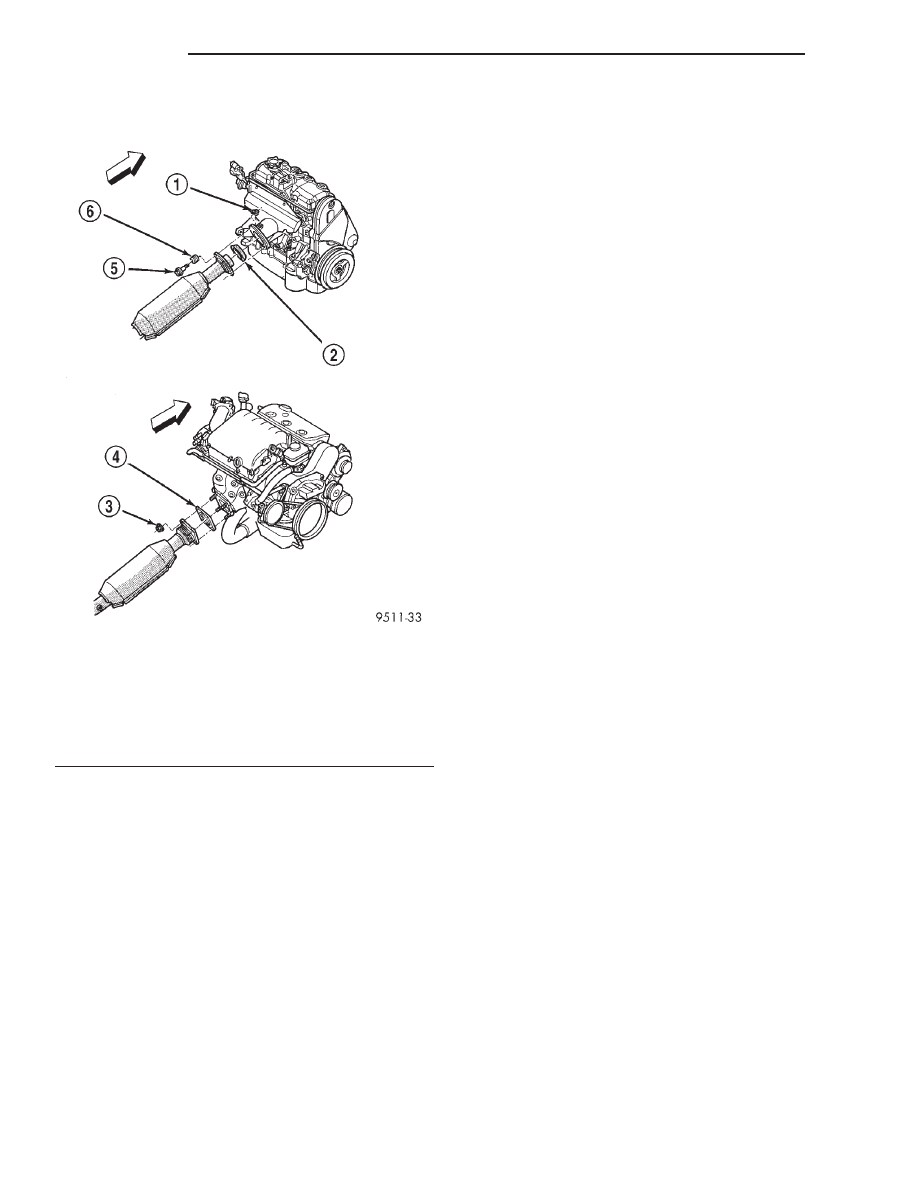

Fig. 26 Exhaust Pipe Mounting To Exhaust Manifold

1 – NUTS
2 – SEAL RING
3 – NUTS 32 N·M (24 FT. LBS.)
4 – GASKET
5 – SHOULDER BOLT 28 N·M (250 IN. LBS.)
6 – SPRING

5 - 96

BRAKES

JX

REMOVAL AND INSTALLATION (Continued)

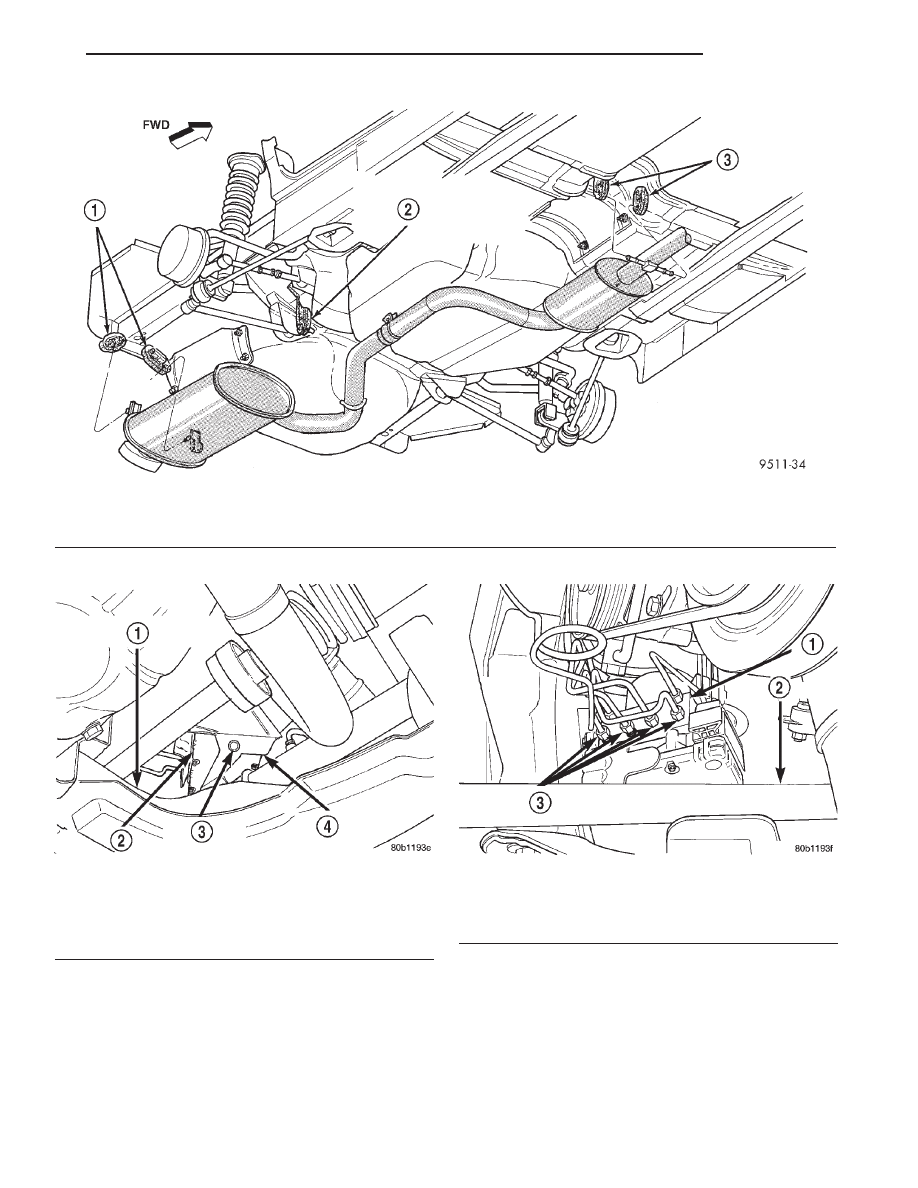

Fig. 27 Exhaust System Support/Isolator Locations

1 – REAR MUFFLER SUPPORT ISOLATORS
2 – FRONT MUFFLER SUPPORT ISOLATOR

3 – RESONATOR SUPPORT ISOLATORS

Fig. 28 HCU Heat Shield

1 – FRONT SUSPENSION CROSSMEMBER
2 – HCU
3 – BOLT
4 – HEAT SHIELD

Fig. 29 Chassis Brake Tube Connections To HCU

1 – HCU
2 – DRIVESHAFT
3 – CHASSIS BRAKE TUBES

JX

BRAKES

5 - 97

REMOVAL AND INSTALLATION (Continued)

(16) Remove the ICU from its mounting bracket.

Then remove the ICU from the vehicle by pulling it
out through the area between the right drive shaft
and frame rail (Fig. 36).

(17) Refer to INTEGRATED CONTROL UNIT in

DISASSEMBLY AND ASSEMBLY within this section
to separated the CAB from the HCU.

INSTALLATION

(1) Install the ICU back in the vehicle and on its

mounting bracket using the reverse order of its
removal.

(2) Install isolators, washers and attaching bolts,

mounting the ICU to its mounting bracket (Fig. 33)
and (Fig. 34).

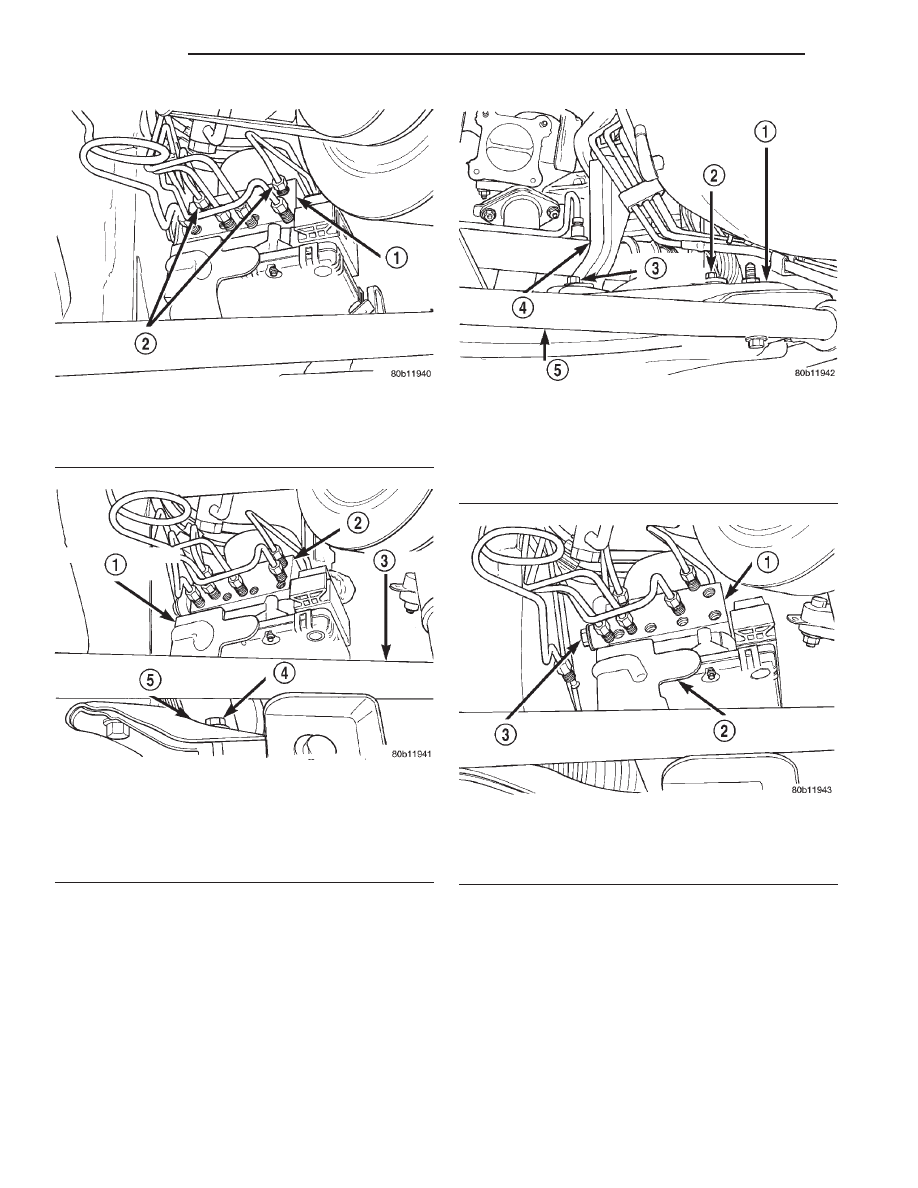

Fig. 30 Master Cylinder Brake Tube Connections To

HCU

1 – HCU
2 – MASTER CYLINDER BRAKE TUBES

Fig. 31 HCU Mounting Bracket Front Bolt

1 – HCU MOUNTING BRACKET
2 – HCU
3 – DRIVESHAFT
4 – BOLT
5 – FRONT SUSPENSION CROSSMEMBER

Fig. 32 HCU Mounting Bracket Rear Bolts

1 – FRONT SUSPENSION CROSSMEMBER
2 – MOUNTING BOLT
3 – MOUNTING BOLT
4 – HCU MOUNTING BRACKET
5 – STABILIZER BAR

Fig. 33 HCU To Bracket Mounting Bolt

1 – HCU
2 – MOUNTING BRACKET
3 – MOUNTING BOLT

5 - 98

BRAKES

JX

REMOVAL AND INSTALLATION (Continued)
