(3) While feeding wires into guide grooves, slide

level sensor up into channel until it snaps into place
(Fig. 23). Ensure tab at bottom of sensor locks in
place.

(4) Install level sensor wires in connector. Push

the wires up through the connector and then pull
them down until they lock in place. Ensure signal
and ground wires are installed in the correct position
(Fig. 24).

(5) Install locking wedge on connector.
(6) Push connector up into bottom of fuel pump

module electrical connector.

(7) Install fuel pump module. Refer to Fuel Pump

Module in this section.

FUEL RAIL—2.5L

REMOVAL

WARNING: RELEASE FUEL SYSTEM PRESSURE
BEFORE SERVICING FUEL SYSTEM COMPONENTS.
SERVICE VEHICLES IN WELL VENTILATED AREAS
AND AVOID IGNITION SOURCES. NEVER SMOKE
WHILE SERVICING THE VEHICLE.

(1) Release fuel system pressure. Refer to Fuel

System Pressure Release procedure in this section.

(2) Disconnect

negative

cable

from

auxiliary

jumper terminal.

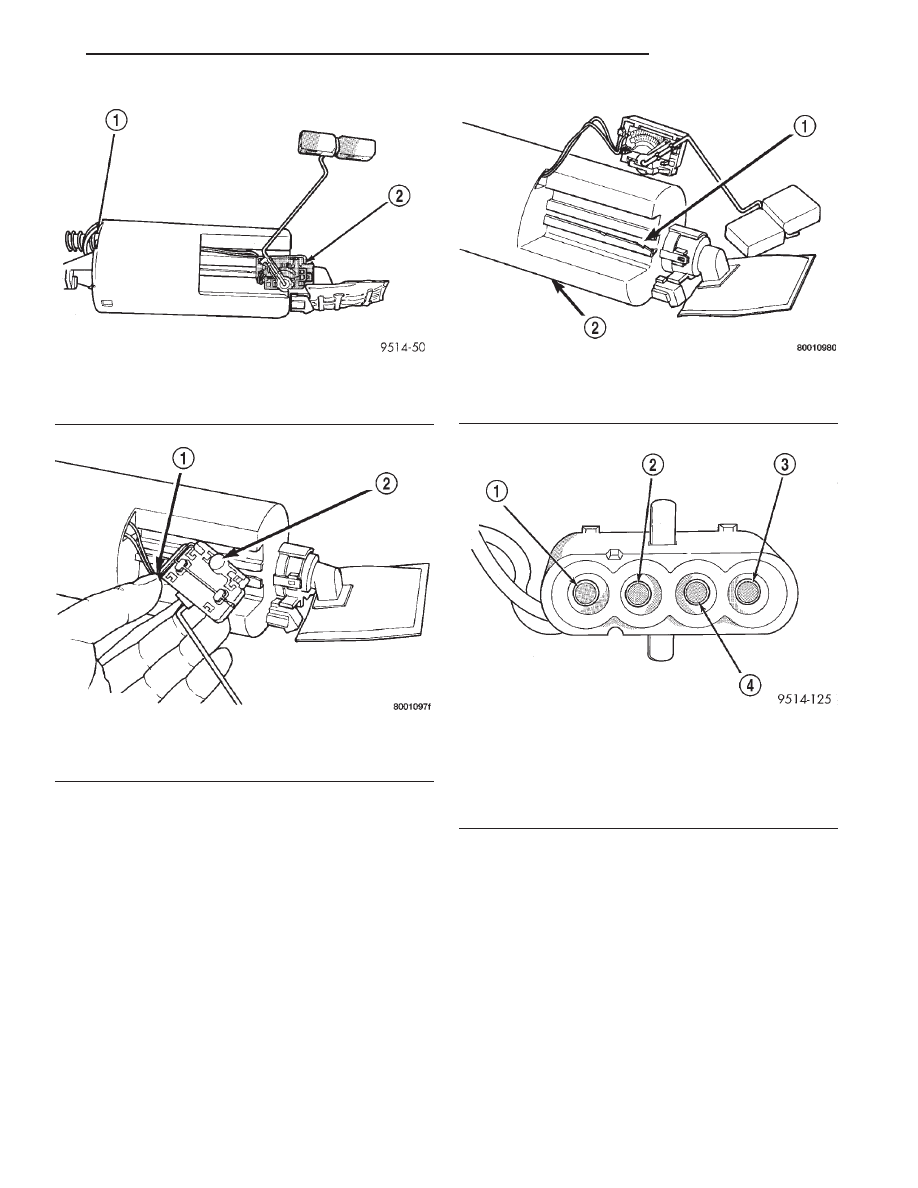

Fig. 21 Level Sensor Removal/Installation

1 – OPENING IN MODULE
2 – FUEL LEVEL SENSOR

Fig. 22 Groove in Back Side of Level Sensor

1 – WRAP WIRES IN GROOVE
2 – REAR VIEW OF LEVEL SENSOR

Fig. 23 Installation Channel

1 – CHANNEL FOR LEVEL SENSOR
2 – PUMP MODULE

Fig. 24 Fuel/Pump/Level Sensor Electrical

Connector

1 – PUMP GROUND
2 – LEVEL SENSOR GROUND
3 – FUEL PUMP SUPPLY
4 – LEVEL SENSOR SIGNAL

JX

FUEL SYSTEM

14 - 15

REMOVAL AND INSTALLATION (Continued)

WARNING: WRAP SHOP TOWELS AROUND HOSE
TO CATCH ANY GASOLINE SPILLAGE.

(3) Disconnect fuel supply tube from rail. Refer to

Quick-Connect Fittings in this section.

(4) Remove the Intake Manifold, refer to the

Engine section.

(5) Disconnect electrical connectors from fuel injec-

tors.

(6) Remove 4 bolts holding fuel rail (Fig. 25).

(7) Lift fuel rail off engine. There are spacers

under each fuel rail bolt (Fig. 26).

INSTALLATION

(1) Apply a light coating of clean engine oil to the

O-ring on the nozzle end of each injector.

CAUTION: Make sure spacers are located under
each fuel rail mounting position.

(2) Insert fuel injector nozzles into openings in

intake manifold. Seat the injectors in place. Tighten
fuel rail bolts to 12 N·m (8 ft. lbs.).

(3) Attach electrical connectors to fuel injectors.
(4) Connect fuel supply tube to fuel rail. Refer to

Quick Connect Fittings in the Fuel Delivery section

(5) Install Intake Manifold, refer to the Engine

section.

(6) Install throttle cables.
(7) Attach electrical connectors to sensors.
(8) Tighten air inlet tube clamps to 3 N·m

61 (25

in. lbs.

65) torque.

(9) Connect negative terminal to auxiliary jumper

terminal.

FUEL INJECTORS

REMOVAL

(1) Remove the negative battery cable.
(2) Remove fuel rail. Refer to appropriate Fuel

Rail Removal in this section.

(3) Remove fuel injector (Fig. 27).

(4) Pull injector out of fuel rail. Replace fuel injec-

tor O-rings.

INSTALLATION

(1) Install injector to fuel rail.
(2) Install fuel injector clip.
(3) Install fuel rail refer to the Fuel Rail installa-

tion in this section.

(4) Install the negative battery cable.
(5) Use the DRB scan tool ASD Fuel system test to

pressurize the the fuel system. Check for leaks.

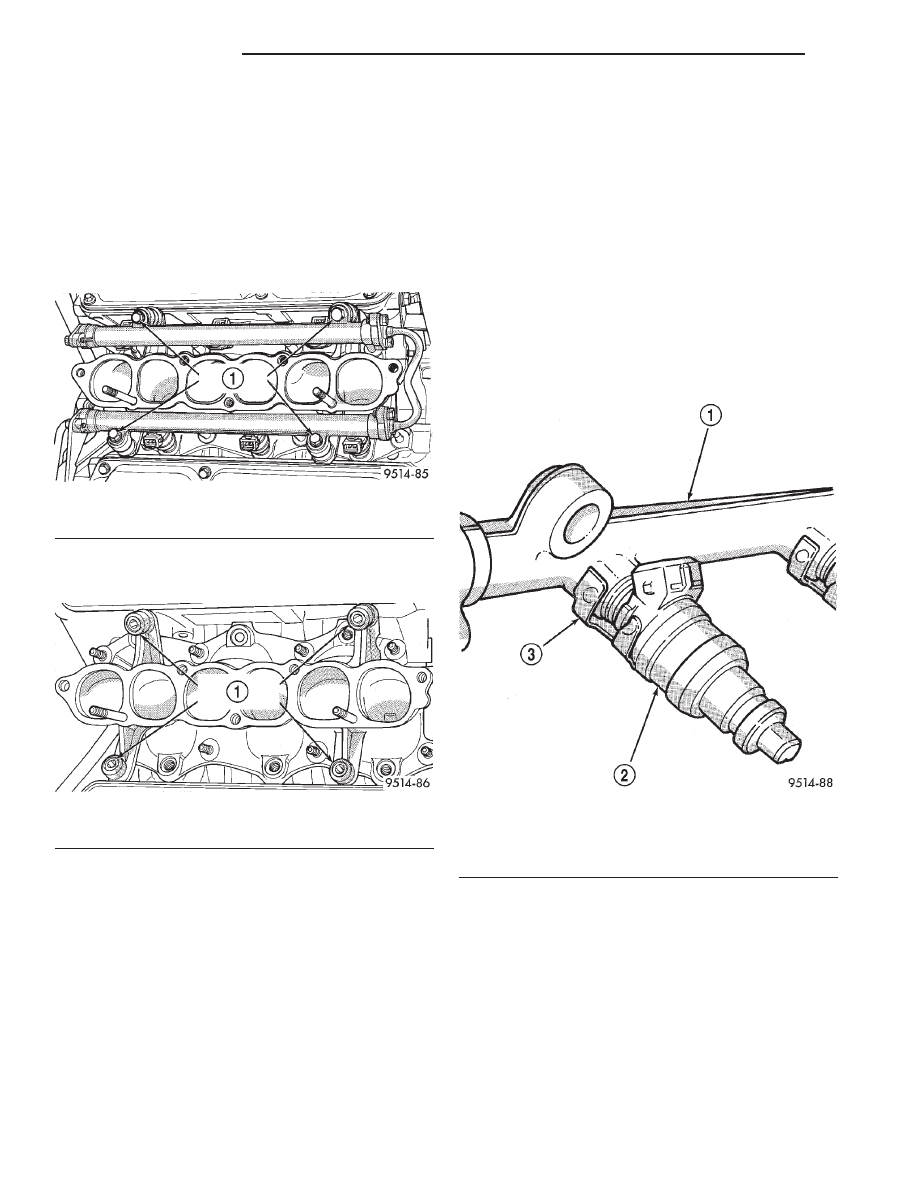

Fig. 25 Fuel Rail Attachment

1 – FUEL RAIL BOLTS

Fig. 26 Fuel Rail Spacers

1 – FUEL RAIL SPACERS

Fig. 27 Fuel Injector Clip—2.5L Engine

1 – FUEL RAIL
2 – FUEL INJECTOR
3 – INJECTOR CLIP

14 - 16

FUEL SYSTEM

JX

REMOVAL AND INSTALLATION (Continued)

FUEL TANK

WARNING: RELEASE FUEL SYSTEM PRESSURE
BEFORE SERVICING FUEL SYSTEM COMPONENTS.
SERVICE VEHICLES IN WELL VENTILATED AREAS
AND AVOID IGNITION SOURCES. NEVER SMOKE
WHILE SERVICING THE VEHICLE.

REMOVAL

(1) Release fuel system pressure. Refer to Fuel

Pressure Release Procedure in this section.

(2) Disconnect

negative

cable

from

auxiliary

jumper terminal.

(3) From inside trunk, disconnect pump wiring

jumper from main body harness. The 4 pin connector
is located under the trunk mat on the left side of
trunk near the base of the shock tower. Locate body
grommet for jumper near base of rear seat. Push
grommet out and feed jumper completely through
hole in body.

(4) Remove fuel cap slowly to release tank pres-

sure.

(5) With vehicle on a hoist, drain fuel from tank.

Support fuel tank with a support such as a transmis-
sion jack stand.

(6) Position a fuel approved container, with a

capacity of at least 16 gallons, under the drain plug
located on the bottom left edge of the tank.

CAUTION: Use a backup wrench on tank to remove
drain plug.

(7) Remove drain plug and allow fuel to drain (Fig.

28).

WARNING: DRAIN PLUG MUST BE INSTALLED AT
THIS TIME AS THERE WILL BE 1 TO 2 GALLONS
OF FUEL LEFT IN THE TANK.

(8) When tank is no longer draining, install drain

plug. Tighten plug to 32 in. lbs.

WARNING: There may be fuel in the fill tube.
Remove hose carefully to reduce fuel splash.

(9) Disconnect fuel tank from rubber fill hose (Fig. 29).

WARNING: WRAP SHOP TOWELS AROUND HOSES
TO CATCH ANY GASOLINE SPILLAGE.

(10) Disconnect fuel lines from fuel pump module.

These are quick connect fittings (Fig. 30).

(11) Disconnect recirculation line from tee on tank

mounted rollover valve. The valve is located at the
rear of the tank and connects to the vapor line with a
rubber hose.

(12) Remove bolts and fuel tank straps.
(13) Remove vacuum line to LDP.
(14) Remove tank from vehicle. Slide tank forward

during removal to allow fill neck to clear suspension
cross-member.

INSTALLATION

(1) Position fuel tank on transmission jack.
(2) Raise tank into position.
(3) Connect vapor line to tee to rollover valve.
(4) Install EVAP hoses and lines.
(5) Connect chassis fuel tube to fuel filter. Refer to

Quick Connect Fittings in the Fuel Delivery section
of this Group.

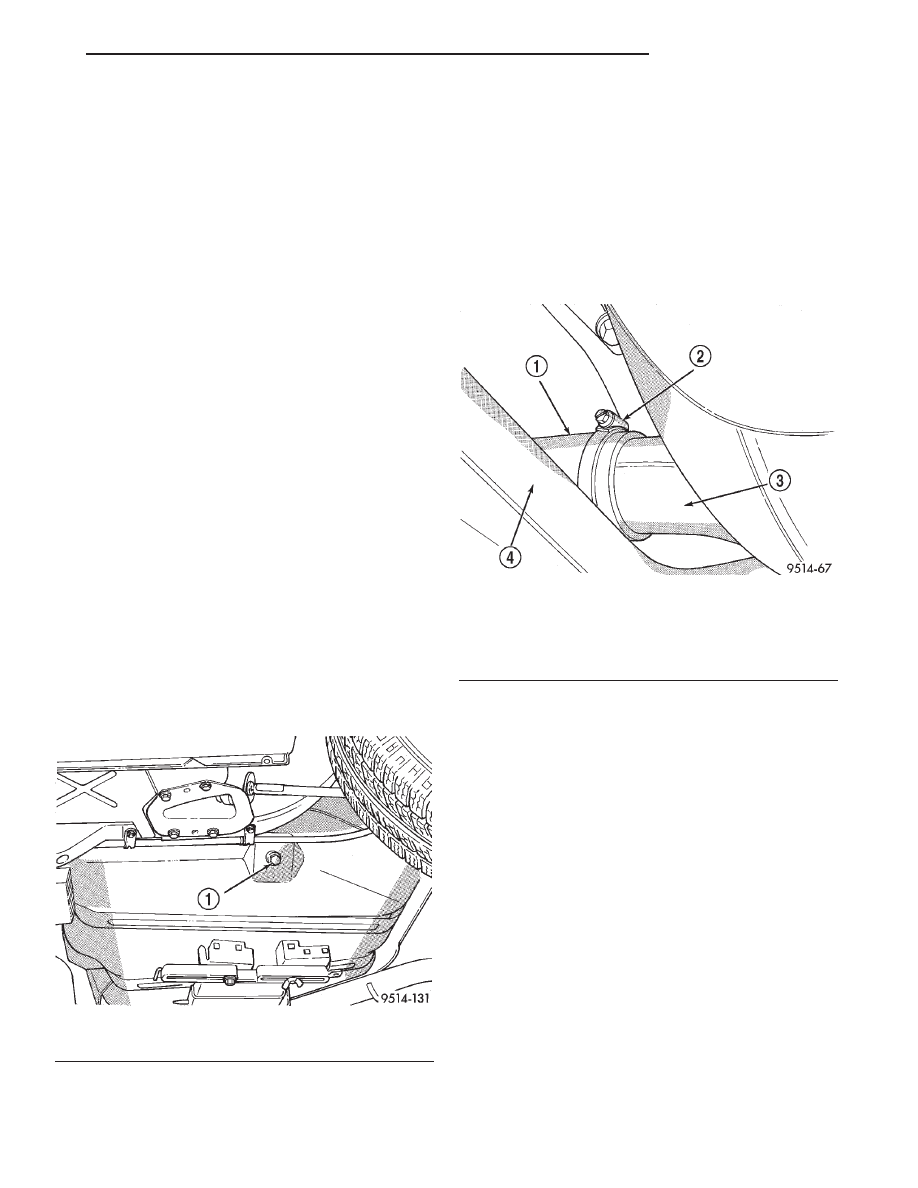

Fig. 28 Fuel Tank Drain Plug

1 – FUEL TANK DRAIN PLUG

Fig. 29 Fuel Filler Hose Clamp

1 – FUEL FILLER HOSE
2 – HOSE CLAMP
3 – FUEL TANK INLET
4 – REAR CROSS MEMBER

JX

FUEL SYSTEM

14 - 17

REMOVAL AND INSTALLATION (Continued)

(6) Connect fuel fill tube to tank inlet. Tighten

hose clamp to 3.5 N·m (31 in. lbs.) torque.

(7) Install pump module harness grommet into

body.

(8) Position fuel filter and fuel tank straps. Install

the front bolts first and then the rear bolts. Tighten
fuel tank strap bolts to 23 N·m (250 in. lbs.) torque.
Remove transmission jack. Ensure straps are not
twisted or bent.

(9) Lower vehicle.
(10) Connect fuel pump module connector.
(11) Fill fuel tank, install filler cap, and connect

battery cable.

CAUTION: When using the ASD Fuel System Test,
the ASD relay remains energized for either 7 min-
utes, until the test is stopped, or until the ignition
switch is turned to the Off position.

(12) Use the DRB scan tool ASD Fuel System Test

to pressurize the fuel system. Check for leaks.

FUEL FILLER NECK

REMOVAL

(1) Loosen fuel filler tube cap.
(2) Remove fuel filler neck screws (Fig. 31).
(3) Disconnect Ground strap from body.

(4) Disconnect fuel filler tube hose from fuel tank

neck. Remove fuel filler tube assembly.

INSTALLATION

(1) Install fuel filler tube. Connect fuel filler tube

hose to fuel tank neck.

(2) Install fuel filler neck screws (Fig. 31).
(3) Install fuel filler tube cap.

ACCELERATOR PEDAL

REMOVAL

(1) Remove the throttle cable from the throttle

body cam as described in Throttle Cable of this sec-
tion.

(2) Reach behind the top of the pedal shaft and

push the retainer toward rear of vehicle (Fig. 32). It
may be necessary to squeeze retainer ears together
on dash side of pedal shaft.

(3) Lift cable up through slot in top of pedal shaft.
(4) Remove nuts from accelerator pedal assembly

studs. Remove assembly from vehicle.

INSTALLATION

(1) Position accelerator pedal assembly on dash

panel. Install retaining nuts. Tighten retaining nuts
to 12 N·m (105 in. lbs.) torque.

(2) Place cable through slot in top of pedal shaft.
(3) While holding pedal lever, Push retainer clip

forward in vehicle engaging it into the pedal lever.

(4) Hold the throttle body lever in the wide open

position and install the throttle cable.

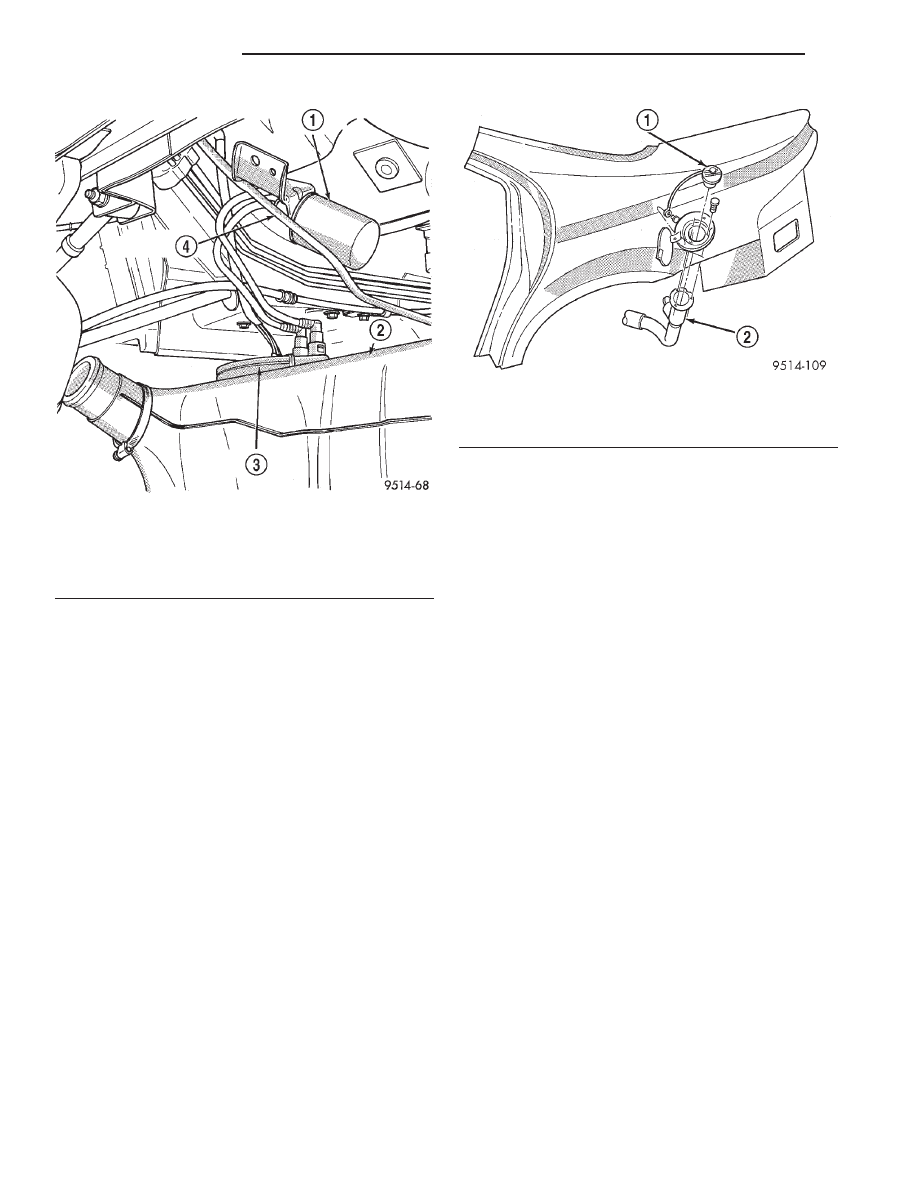

Fig. 30 Fuel Tank Removal

1 – FUEL FILTER
2 – FUEL TANK
3 – FUEL PUMP MODULE
4 – FUEL TANK VAPOR LINE

Fig. 31 Fuel Filler Neck Removal/Installation

1 – FILLER CAP
2 – FILLER NECK

14 - 18

FUEL SYSTEM

JX

REMOVAL AND INSTALLATION (Continued)
